Фасад або прозорий дах з рамною конструкцією із профільних стояків і профільних поперечок

1. Фасад або прозорий дах з рамною конструкцією із профільних стояків і профільних поперечок, що посередині мають різьбовий паз для шурупів кріплення нащільника, який через ущільнювачі притискає краї склопакетів чи сендвіч-панелей, а по краях мають кріпильні пази для ущільнювальних планок, причому різьбовий паз і кріпильні пази утворюють водовідвідний жолоб для води, що проникла у конструкцію ззовні, який містить щонайменше один фасадний просвіт для дверей, вітрини чи подібного будівельного елемента, який відрізняється тим, що у стиковому з'єднанні (В) між верхньою профільною поперечкою (5) фасадного просвіту і профільним стояком (6) дно водовідвідного жолоба для води, що просочилася, з одного боку перекриває кріпильний паз профільної поперечки (5) для ущільнювальної планки і прилягає до кріпильного паза, і вода має можливість протікати із профільного стояка (6) у водовідвідний жолоб профільної поперечки (5), і у всіх подальших стикових з'єднаннях між профільними стояками і поперечками (1, 2; 3, 4) дена водовідвідних жолобів одного профільного елемента фасаду з перекриттям прилягають до кріпильних пазів для ущільнювальних планок іншого профільного елемента фасаду.

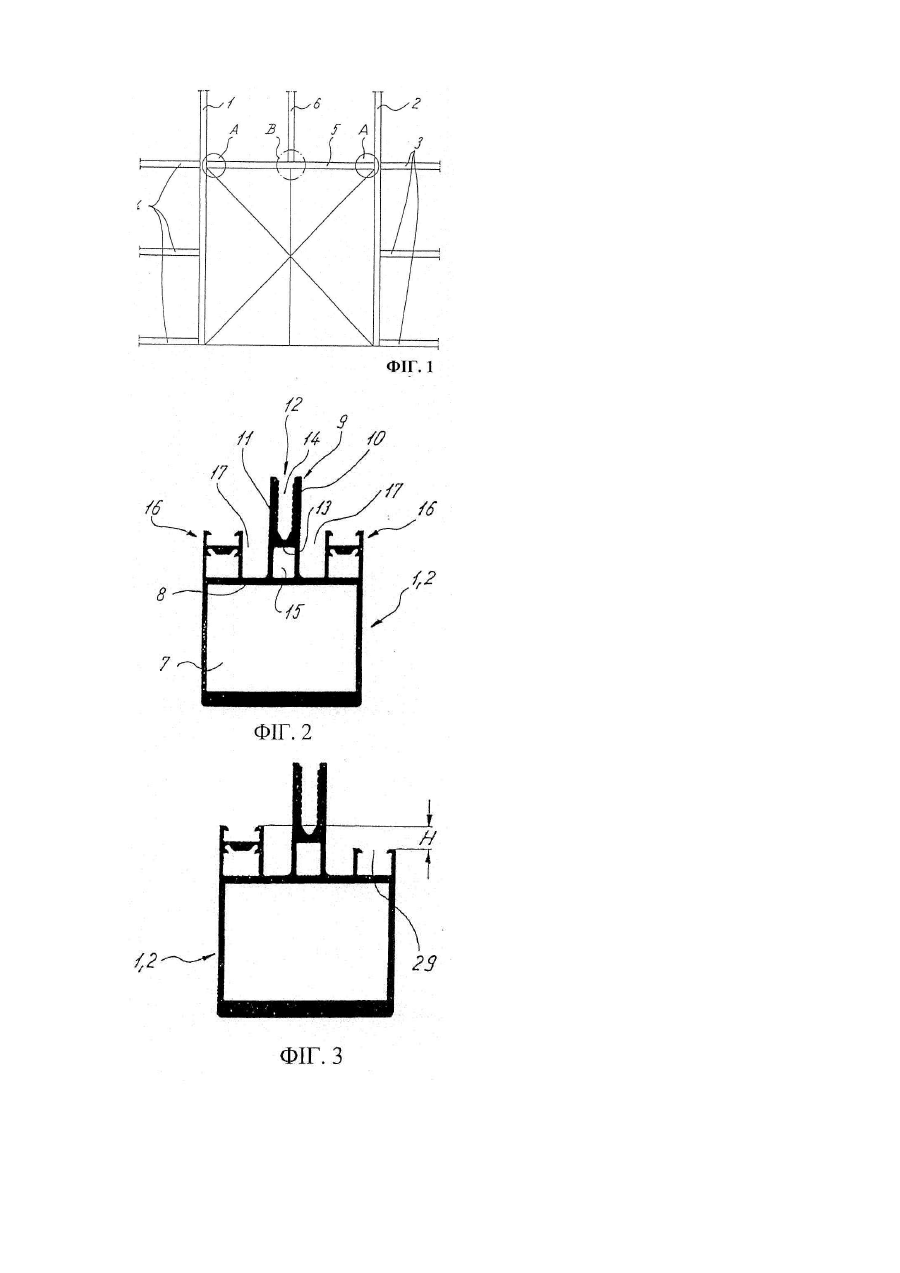

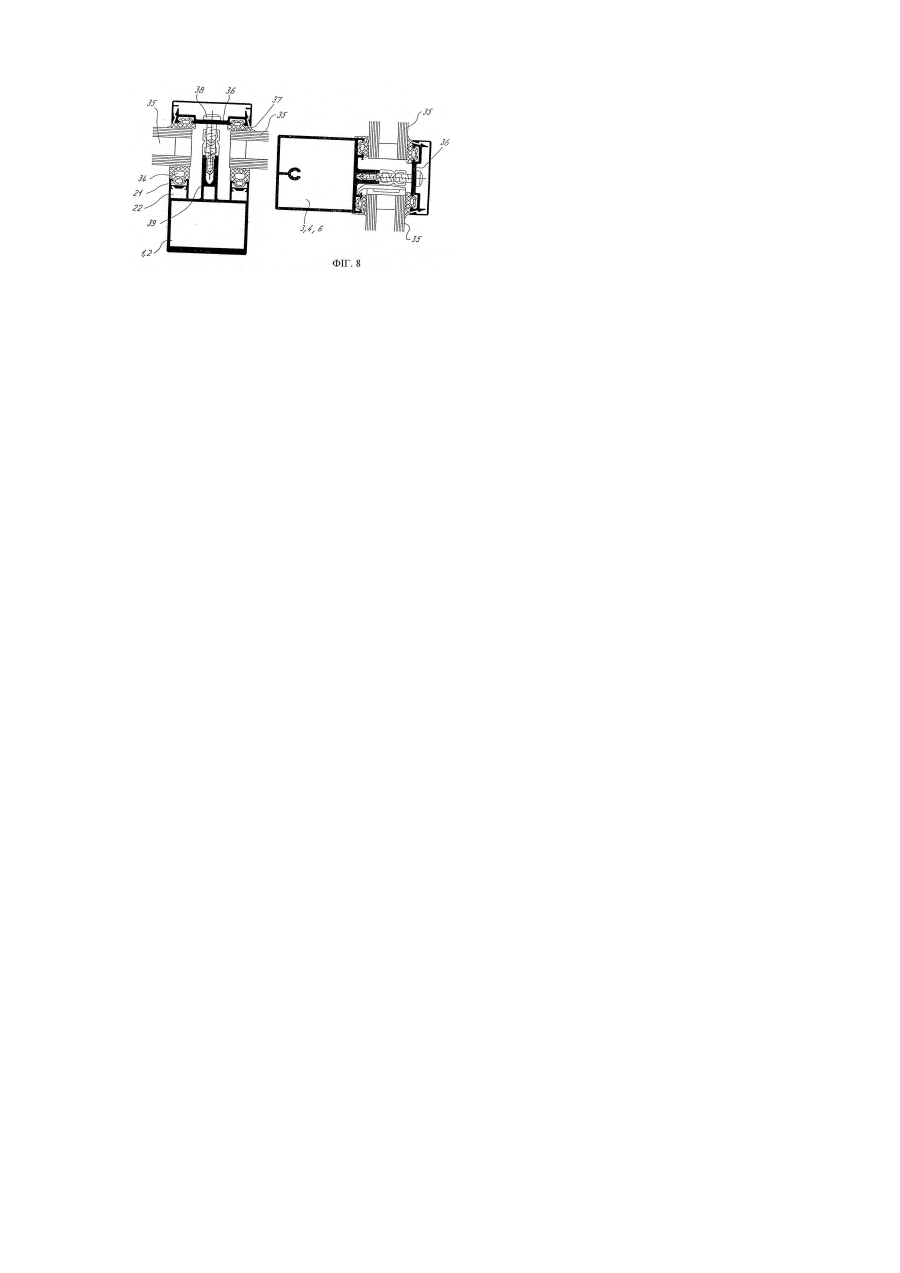

2. Фасад або прозорий дах за п. 1, який відрізняється тим, що встановлені нижнім кінцем на рівні підлоги профільні стояки (1, 2) мають орієнтовану перпендикулярно до поздовжньої середньої площини профільну стінку (8), яка утворює дно водовідвідного жолоба (17) і на якій передбачені опорні елементи (16) для країв склопакета чи сендвіч-панелі, причому опорний елемент (16) має роздільну перегородку (20), яка утворює дно кріпильного паза (21) для ущільнювальної планки і одночасно обмежує порожнисту камеру (22).

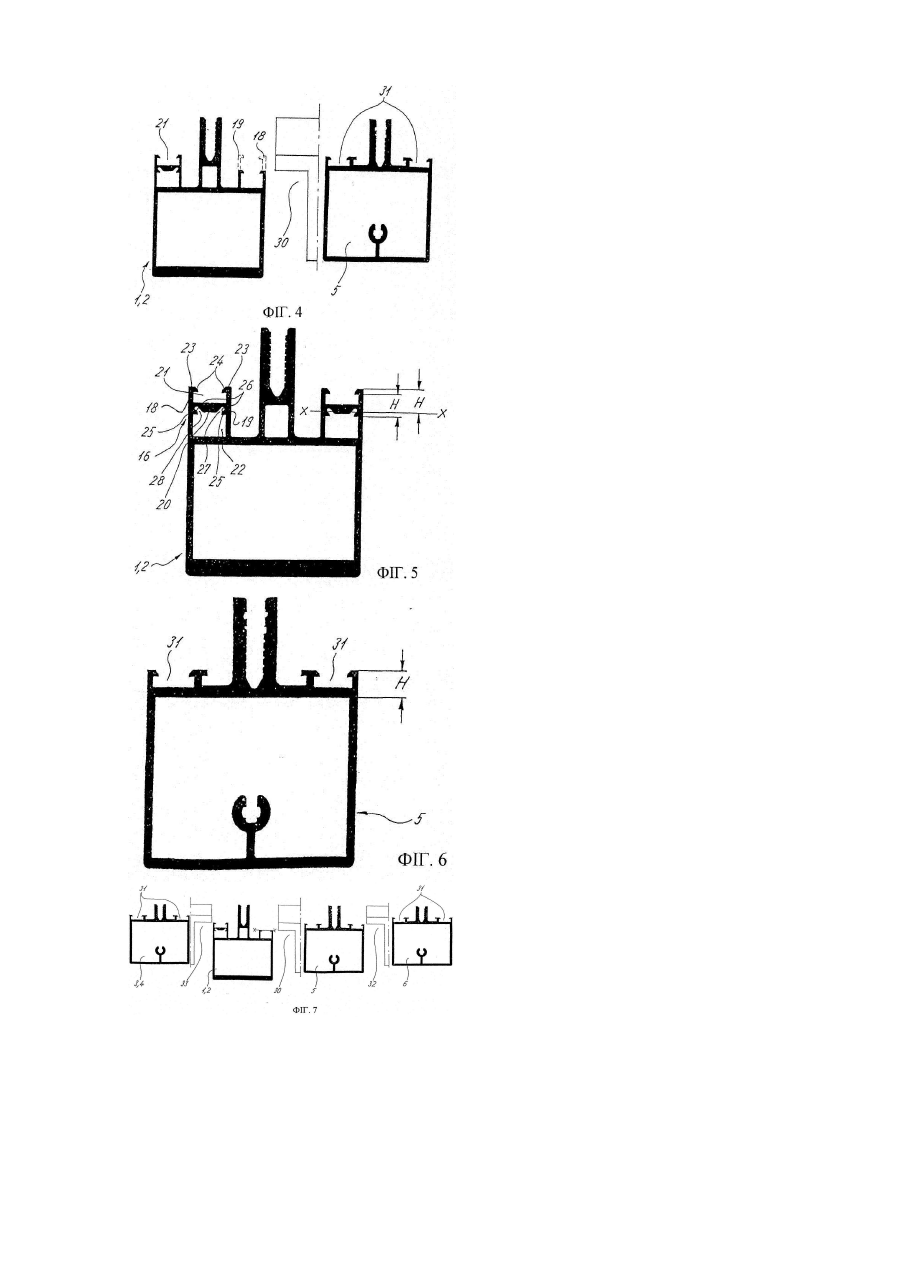

3. Фасад або прозорий дах за п. 2, який відрізняється тим, що у роздільній перегородці (20) виконані похилі шліци (27, 28), які утворюють пластинчасті виступи (25), орієнтовані всередину порожнистої камери (22).

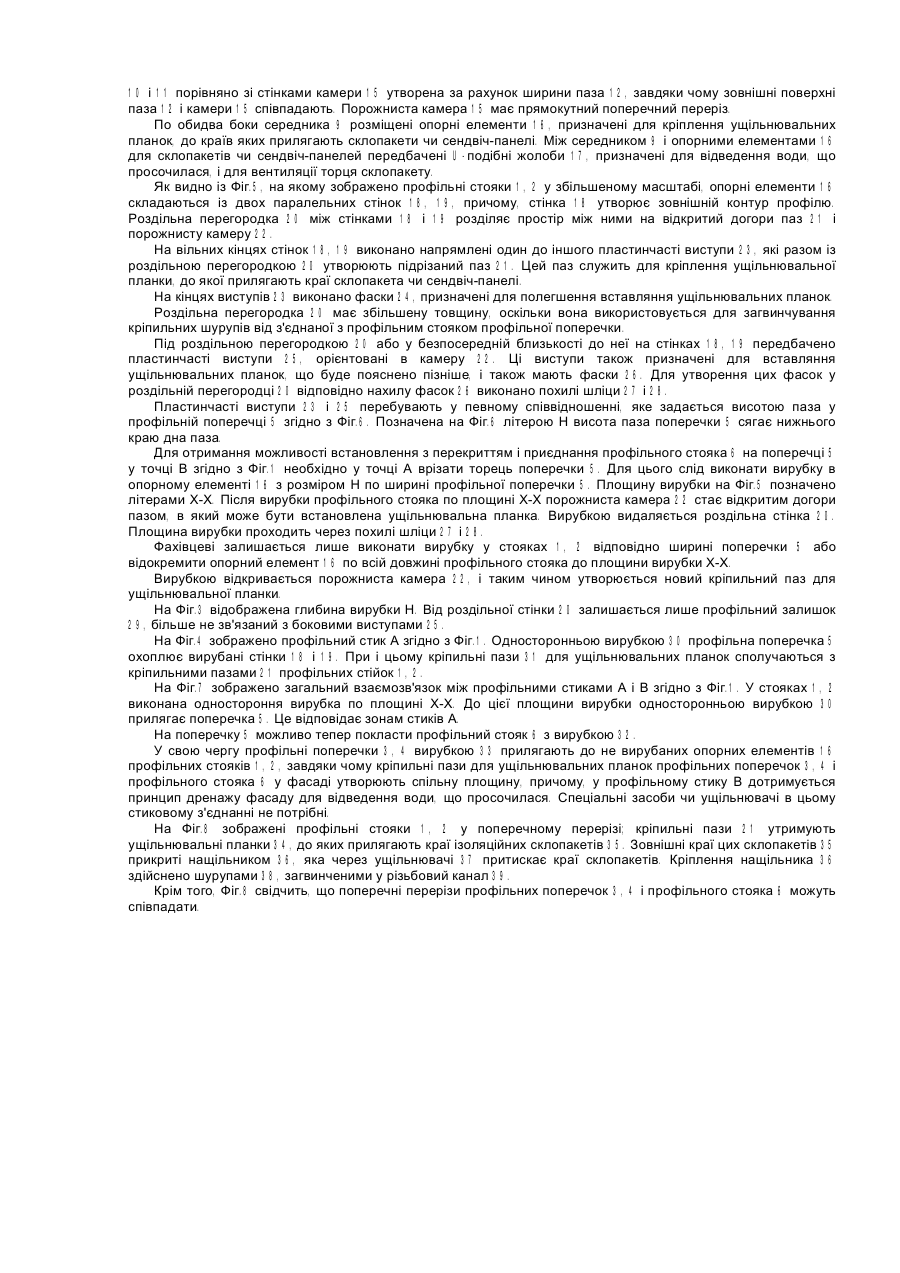

4. Фасад або прозорий дах за п. 3, який відрізняється тим, що для утворення стику між профільною поперечкою (5) і профільним стояком (1, 2) виконано вирубку у верхній, закритій перегородкою (20), частині опорного елемента (16) профільного стояка і у профільній поперечці до нижнього краю дна паза (розмір Н), і профільна поперечка, на кінці якої виконано вирубку (30), дном свого паза прилягає до стінок відкритої шляхом вирубки порожнистої камери (22).

5. Фасад або прозорий дах за одним із пп. 1 - 4, який відрізняється тим, що бокові стінки кріпильних пазів (21) профільного стояка (1, 2) встановлені в одну лінію з боковими стінками порожнистої камери (22).

6. Фасад або прозорий дах за одним із пп. 1 - 5, який відрізняється тим, що профільні стояки (1, 2) між середнім різьбовим пазом (14) і профільною стінкою (8) мають прямокутну в перерізі порожнисту камеру (15).

7. Фасад або прозорий дах з одним із пп. 1 - 6, який відрізняється тим, що у профільних стояках (1, 2) водовідвідні жолоби (17) виконані без підрізок і мають прямокутну чи U-подібну форму.

8. Фасад або прозорий дах за одним із пп.1 - 7, який відрізняється тим, що поперечні перерізи профільних поперечок (3, 4) і профільного стояка (6) співпадають.
