Защіпка гравітаційна дверна

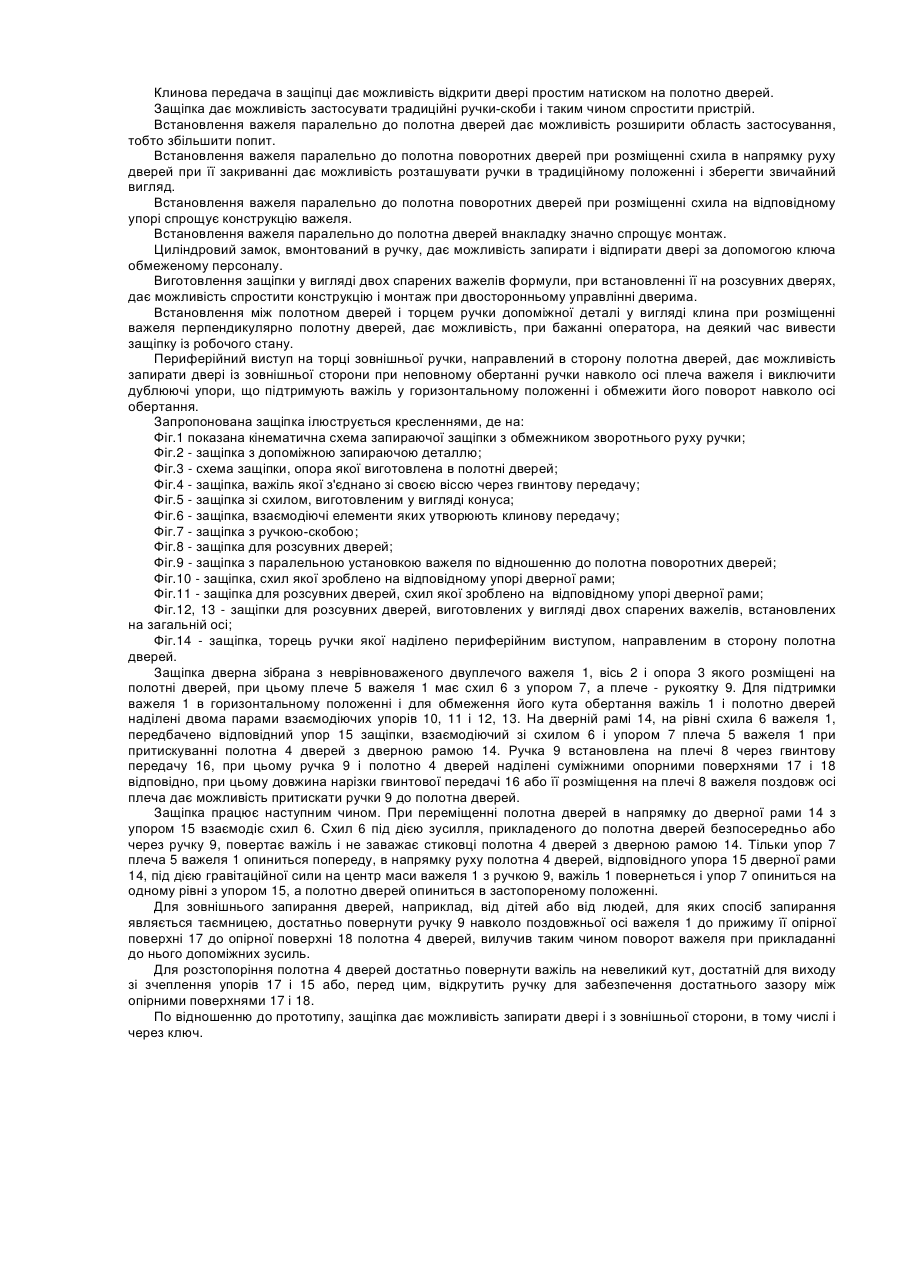

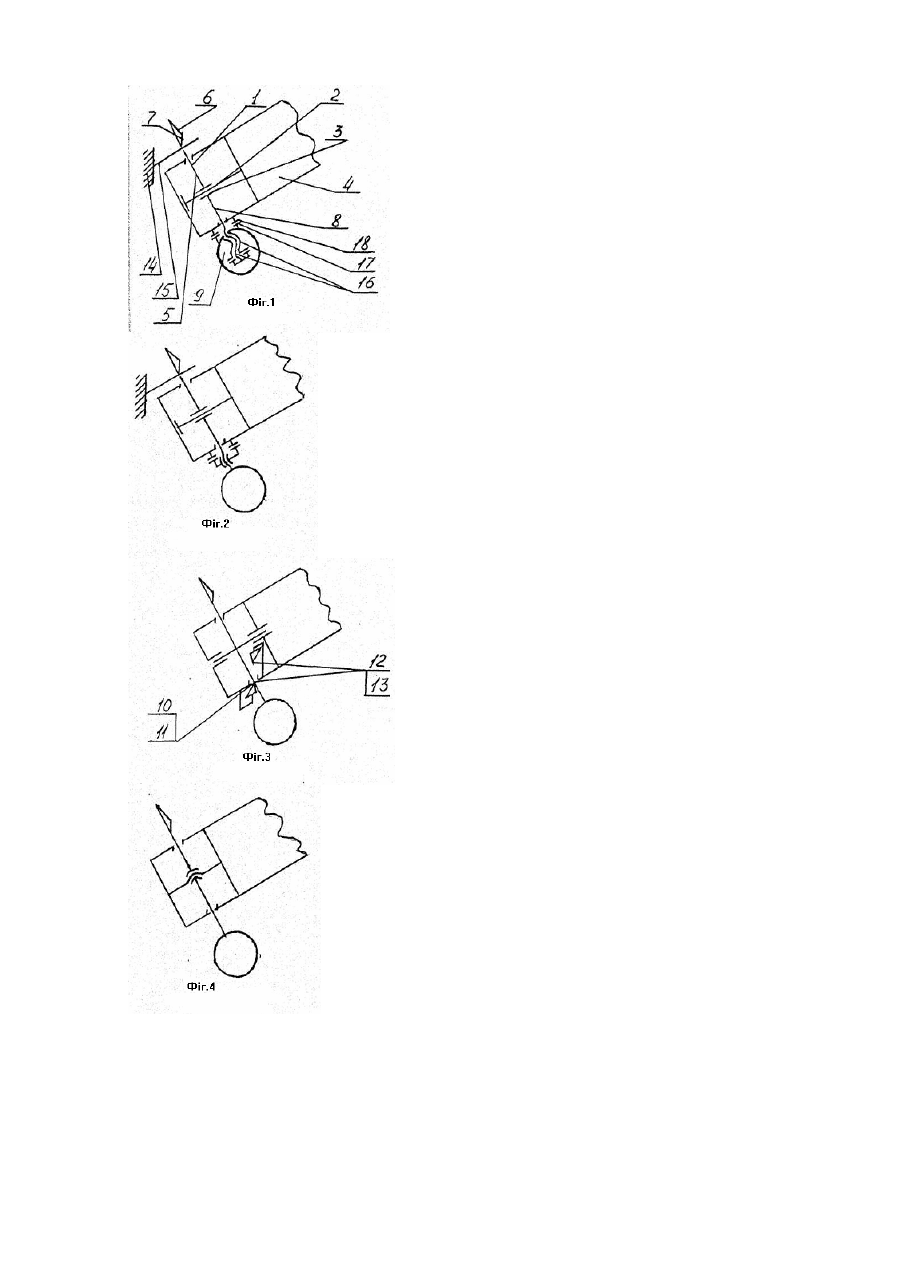

1.Защіпка гравітаційна дверна, яка являє собою неврівноважений важіль, що гойдається, встановлений в горизонтальному положенні на полотні дверей, на одному плечі якого виконано скіс з опорою, а на другому розміщена зовнішня ручка, при цьому на дверній коробці, на рівні скосу важеля, виконана відповідна опора, а важіль і коробка дверей оснащені двома парами взаємодіючих опор для підтримки важеля в горизонтальному положенні і для обмеження його повороту навколо осі кручення, при цьому защіпка може бути оснащена другою ручкою з елементами для внутрішнього запирання дверей або без них, яка відрізняється тим, що між ручкою і плечем важеля розміщена гвинтова передача, на відстані достатній для притискання ручки до полотна дверей, при цьому ручка і полотно дверей оснащені взаємодіючими суміжними опорними поверхнями.

2. Защіпка за п. 1, яка відрізняється тим, що важіль оснащено обмежником зворотного ходу ручки.

3. Защіпка за п. 1, яка відрізняється тим, що між полотном дверей і зовнішньою ручкою розміщена проміжна деталь, яка має гвинтовий зв'язок з важелем.

4. Защіпка за п. 1, яка відрізняється тим, що важіль з віссю має жорсткий зв'язок, а опора під вісь виконана в полотні дверей.

5. Защіпка за п. 1, яка відрізняється тим, що зв'язок важеля з віссю виконаний через гвинтову передачу, при цьому зв'язок осі з полотном дверей залишився жорстким.

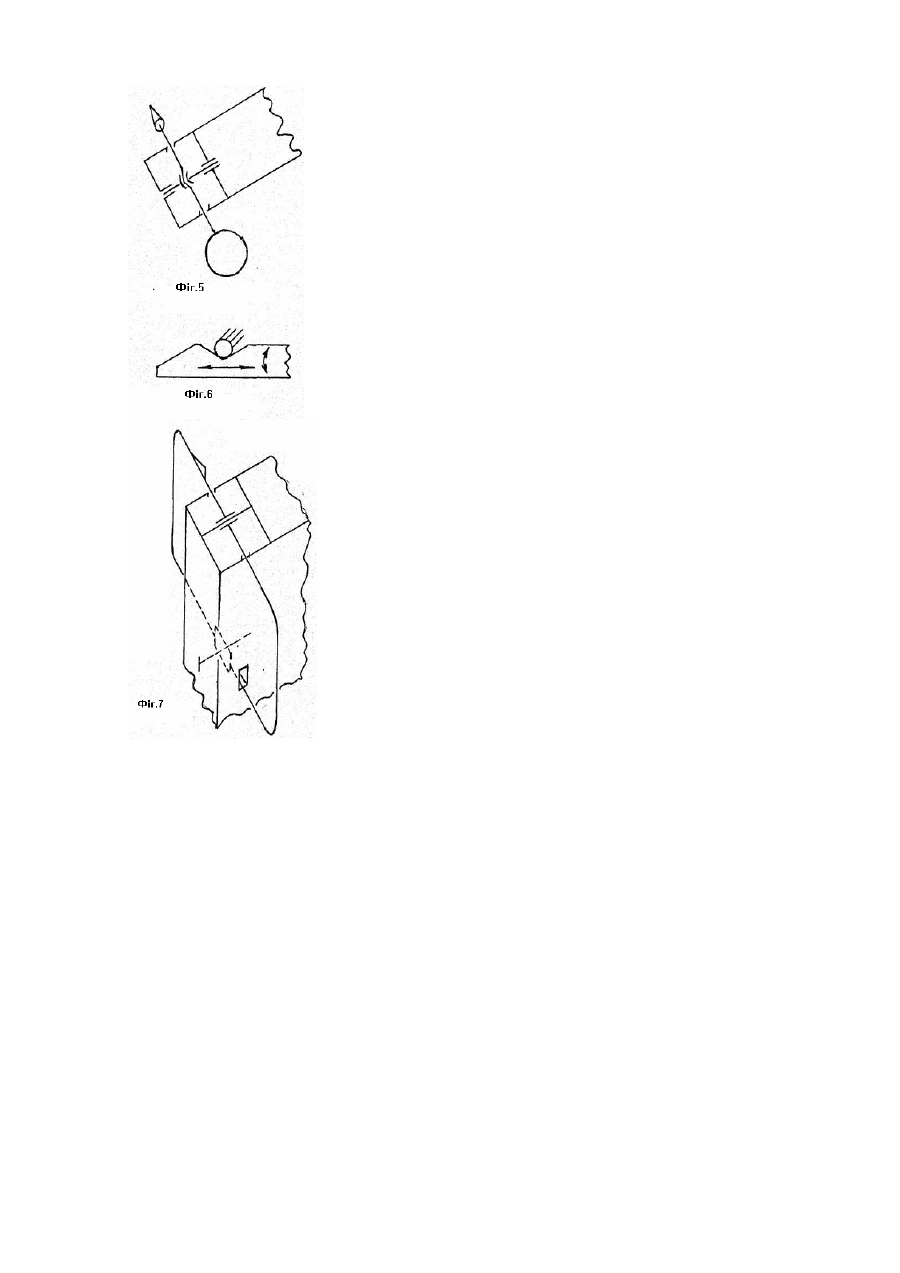

6. Защіпка за п. 1, яка відрізняється тим, що при відсутності внутрішньої ручки, важіль виконано з матеріалу круглого перерізу, а його зв'язок з віссю виконано через поздовжню, по відношенню до поздовжньої осі важеля, гвинтову передачу, при цьому скіс  має вигляд конуса.

7. Защіпка за п. 1, яка відрізняється тим, що взаємодіючі елементи дверної коробки і важеля являють собою клинову передачу.

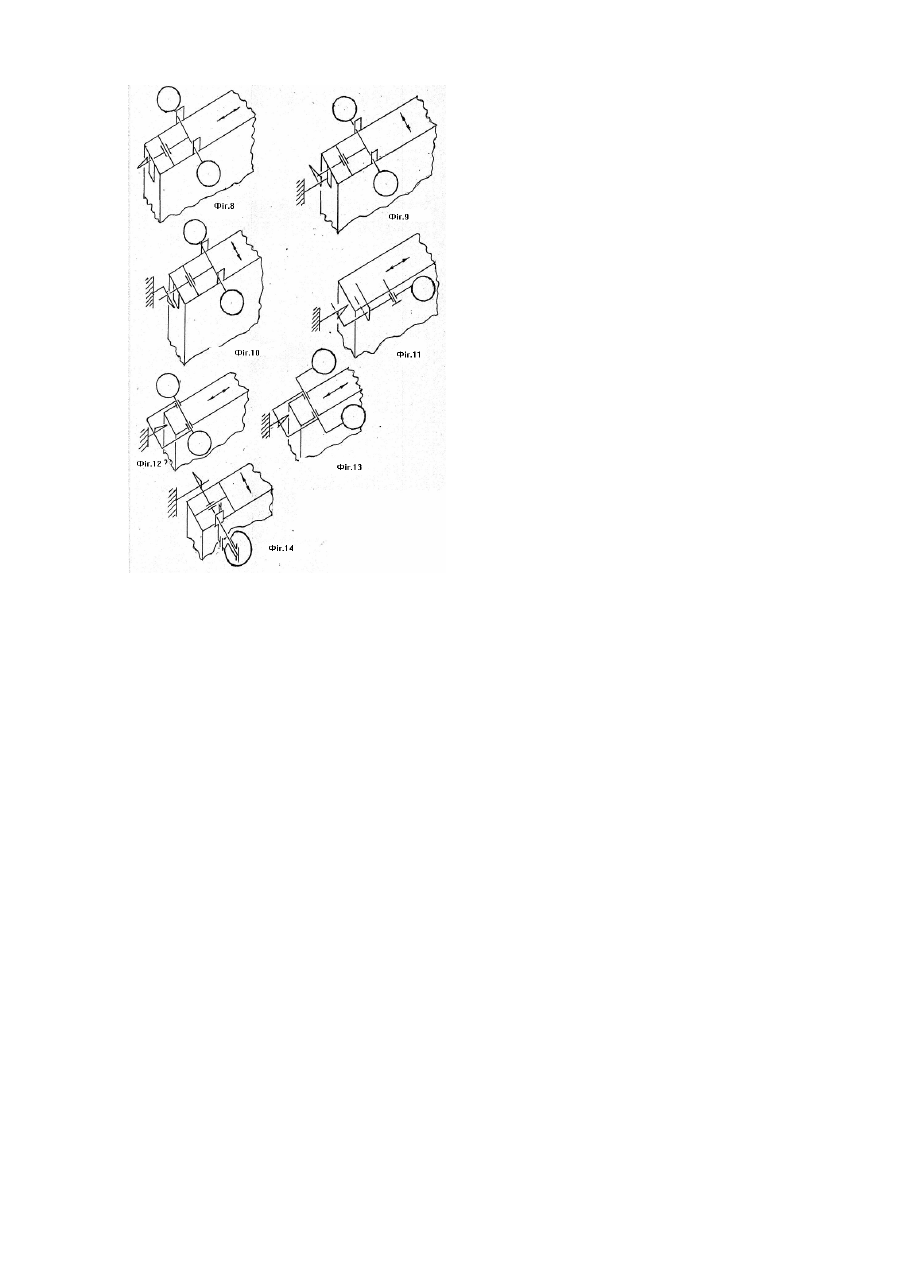

8. Защіпка за п. 1, яка відрізняється тим, що як зовнішня ручка використана, прямовисно встановлена ручка-скоба, при цьому верхня ніжка ручки-скоби знаходиться в жорсткому зв'язку з важелем, а дві пари взаємодіючих опор для підтримки важеля в горизонтальному положенні і для обмежування повороту можуть бути розміщені в місці знаходження другої ніжки.

9. Защіпка за п. 1, яка відрізняється тим, що важіль встановлено паралельно по відношенню до полотна розсувних дверей.

10. Защіпка за п. 1, яка відрізняється тим, що важіль встановлено паралельно по відношенню до полотна розкритих дверей, при цьому скіс з опорою утворено в напрямку руху дверей при її закриванні.

11. Защіпка за п. 1, яка відрізняється тим, що важіль встановлено паралельно по відношенню до полотна розкритих дверей, при цьому скіс виконаний на відповідній опорі дверної рами.

12. Защіпка за п. 1, яка відрізняється тим, що важіль встановлено паралельно по відношенню до полотна розсувних дверей, при цьому скіс виконаний на відповідній опорі дверної рами, а кінець важеля оснащено елементом взаємодії зі скосом на опорі.

13. Защіпка за п. 1, яка відрізняється тим, що ручка є одночасно корпусом циліндричного замка, при цьому стержень замка жорстко з'єднаний з важелем, а корпус замка має зв'язок зі стержнем через гвинтову передачу, яка забезпечує притискання опори ручки до опорної поверхні полотна дверей.

14. Защіпка за п. 1, яка відрізняється тим, що вона виконана у вигляді двох спарених важелів встановлених на одній осі паралельно полотну розсувних дверей з обхватом її з двох сторін і які мають сумісну опору з елементами взаємодії скосу з опорою, розміщеними на рамі дверей, при цьому скіс, в залежності від симетрії або асиметрії використаних ручок, направлено відповідно знизу вверх або зверху вниз, в напрямку руху дверей при її закриванні.

15. 3ащіпка за п. 1, яка відрізняється тим, що між опорними поверхнями полотна дверей і ручки встановлено клин обухом вниз з можливістю переміщення вздовж плеча важеля.

16. Защіпка за п. 1, яка відрізняється тим, що торець ручки оснащено периферійним виступом, направленим в сторону полотна дверей, висота якого достатня для підтримки важеля в горизонтальному положенні, при розміщенні його нижче осі важеля, і достатня для стопоріння важеля в горизонтальному положенні, при розміщенні його вище осі важеля при повороті ручки.
