Защіпка гравітаційна дверна

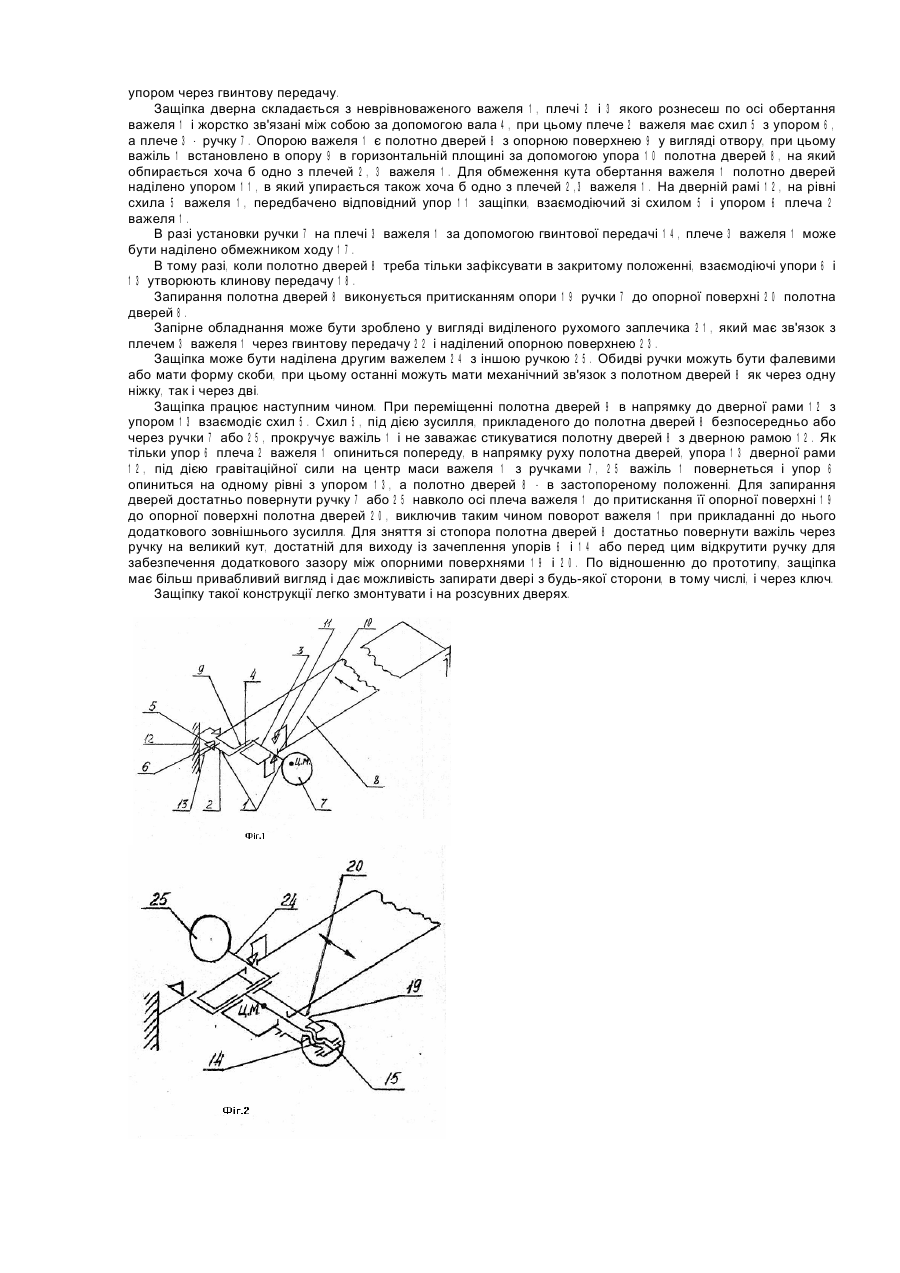

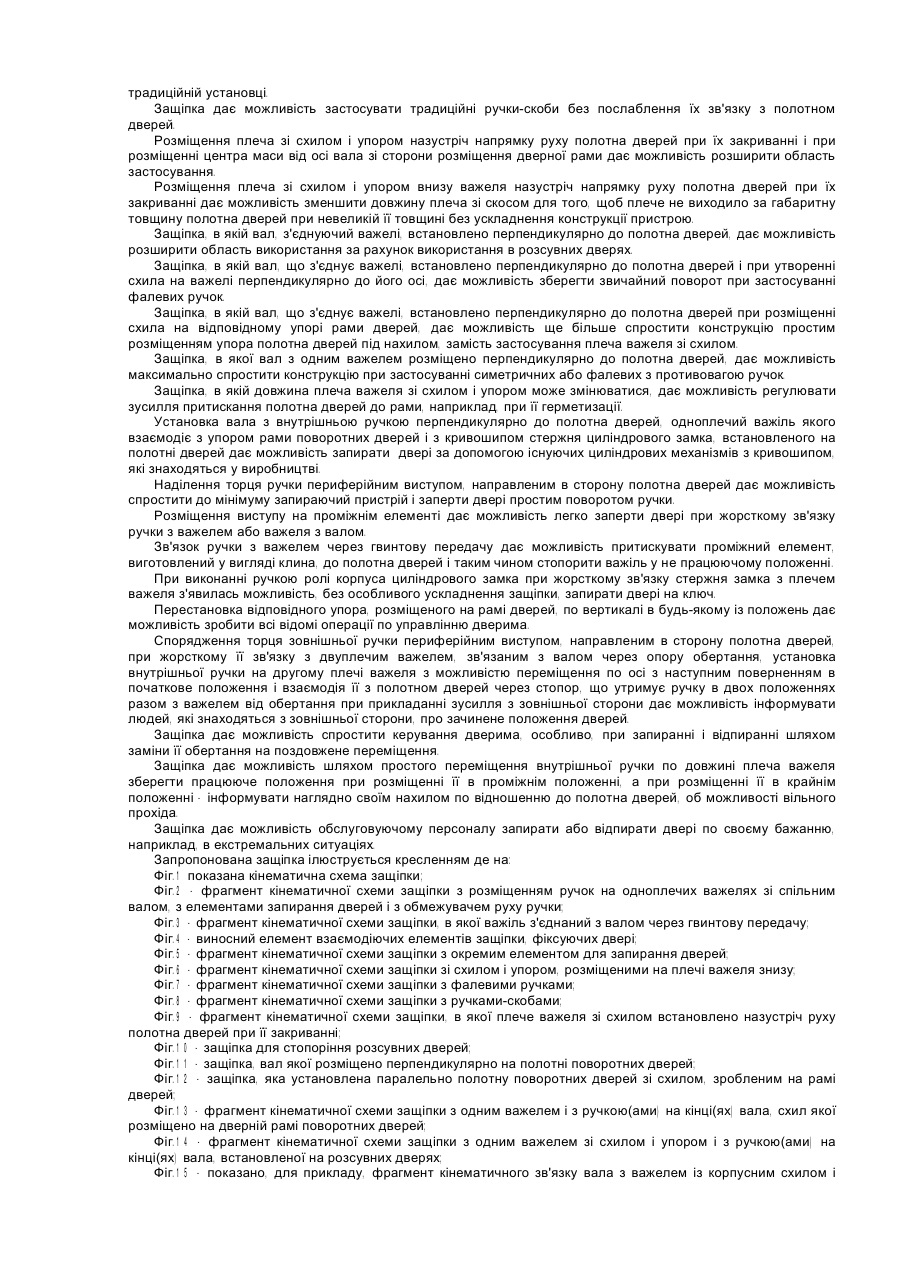

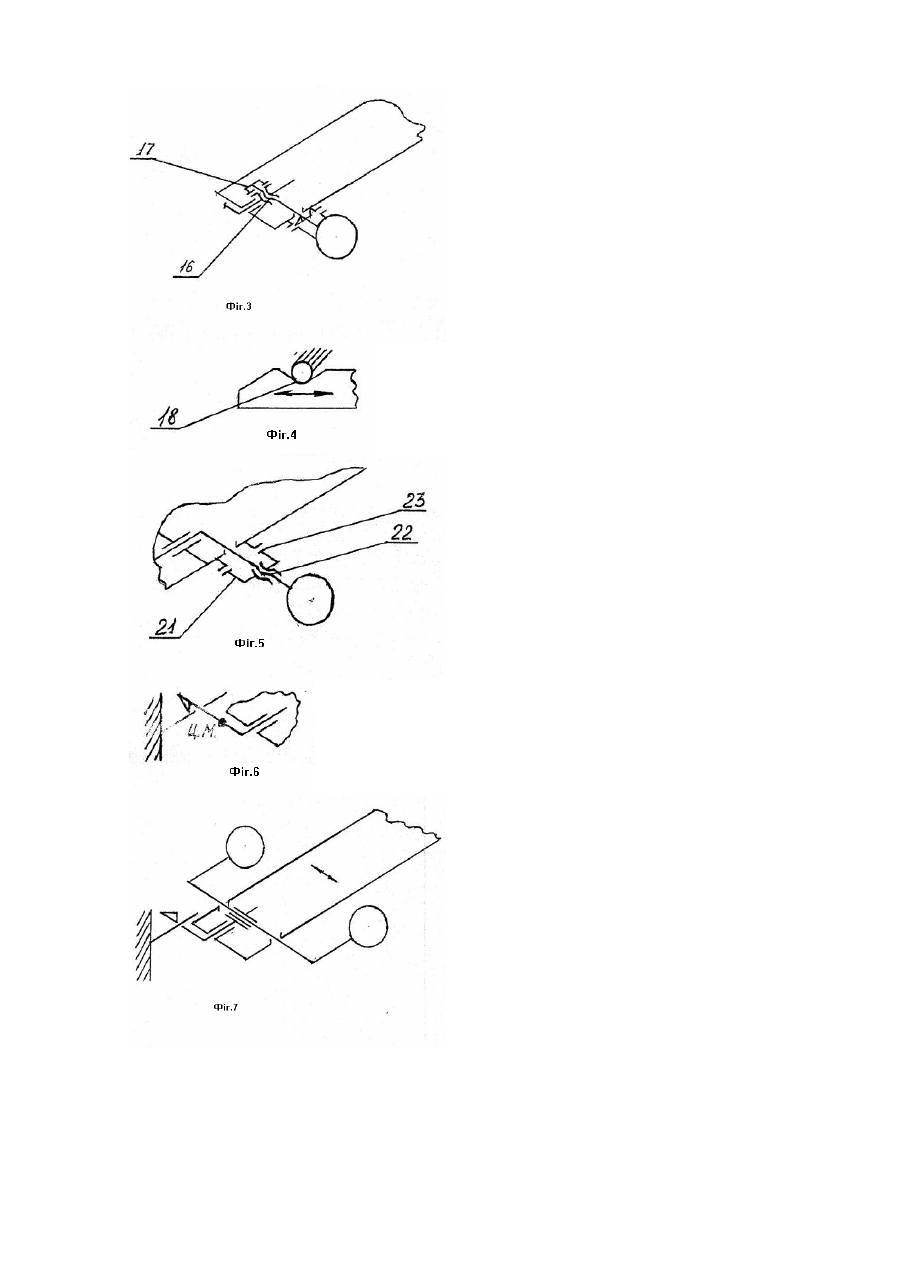

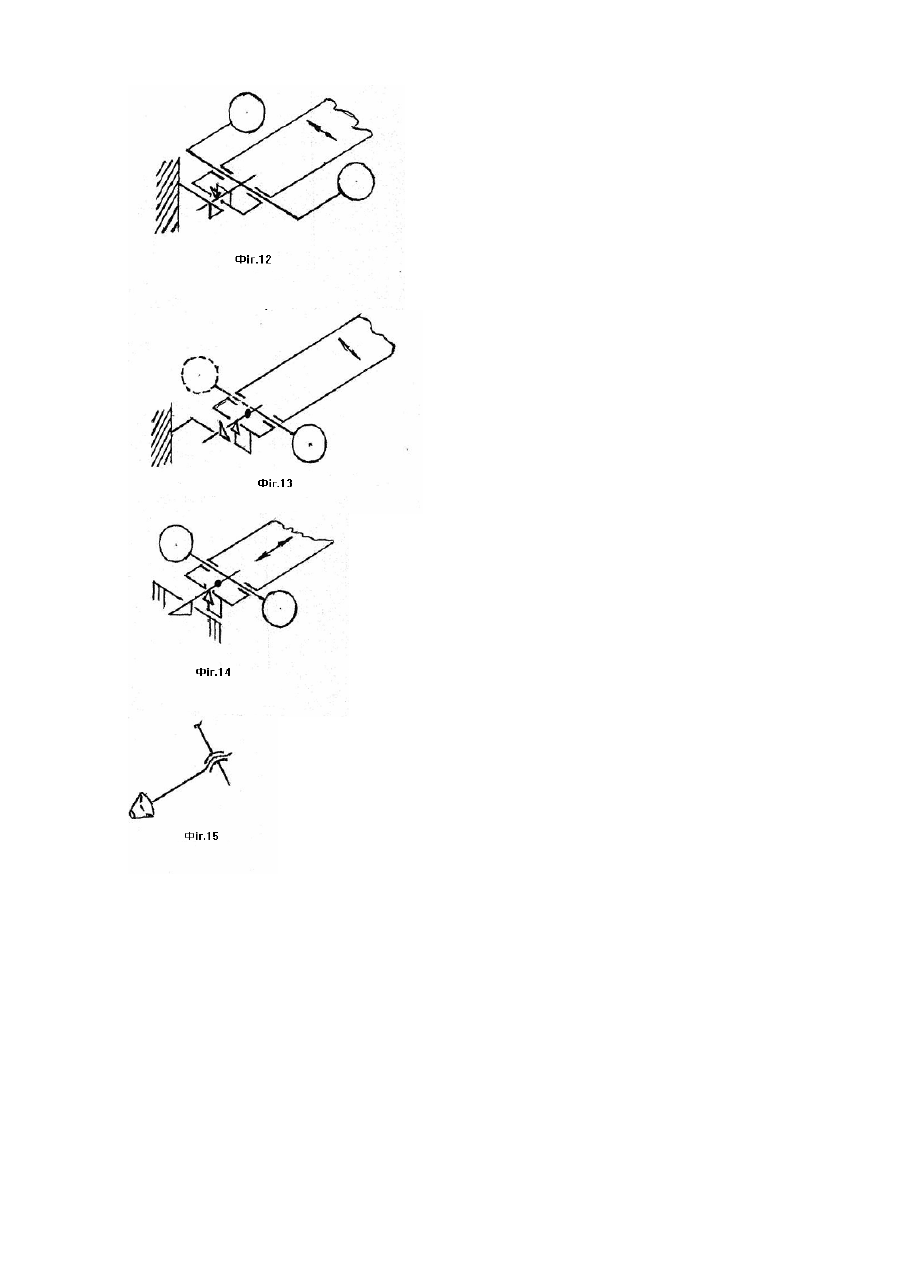

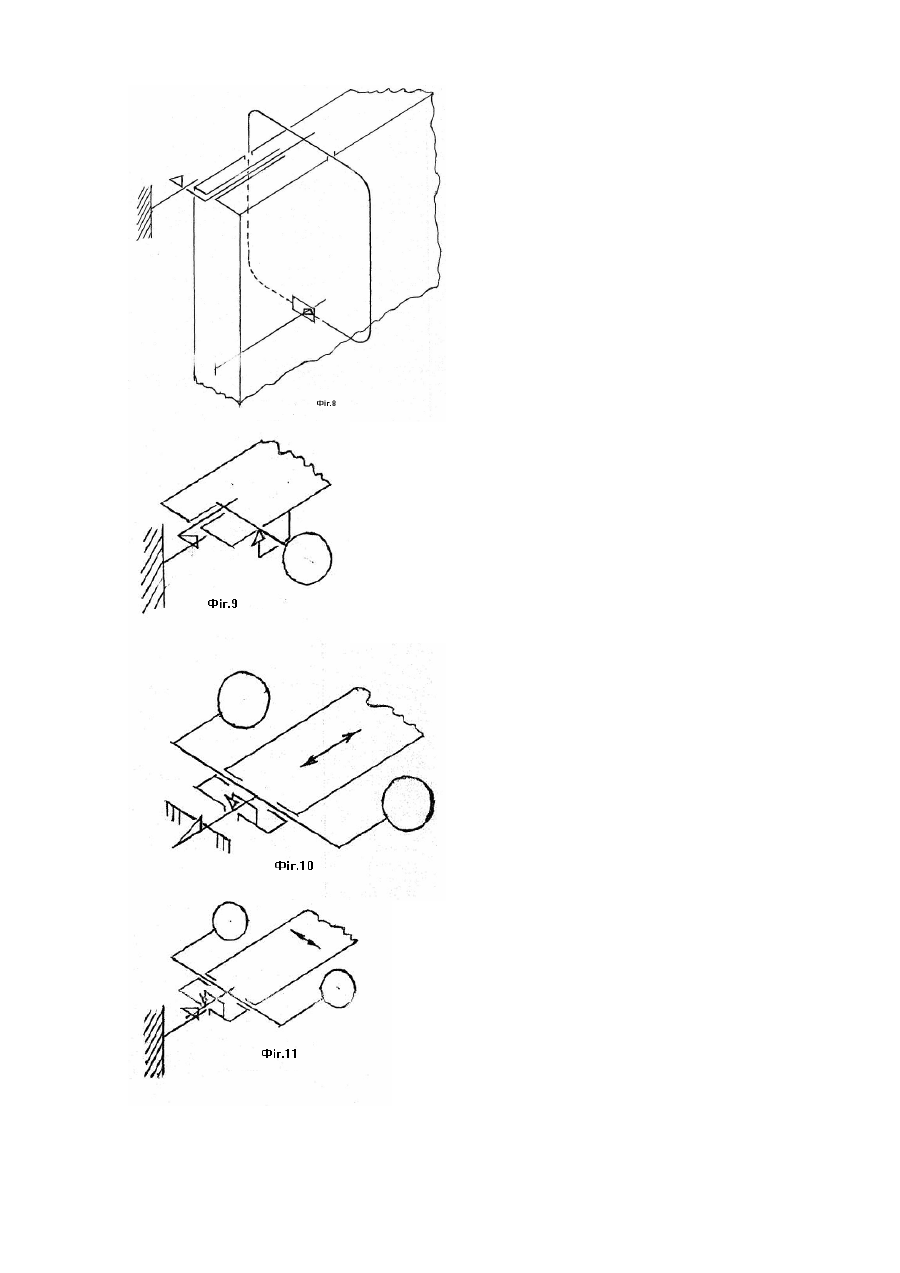

1.Защіпка гравітаційна дверна, яка являє собою неврівноважений важіль, що гойдається, встановлений в горизонтальному положенні на полотні дверей, на одному плечі якого виконано скіс із опорою, а на другому розміщена ручка, при цьому на дверній коробці на рівні скосу важеля виконана друга опора для взаємодії із опорою і скосом важеля, при цьому защіпка може мати другу ручку з елементами запирання дверей або без них, яка відрізняється тим, що плечі важеля рознесені по геометричній осі кручення і жорстко з'єднані між собою спільним валом, при цьому полотно дверей оснащено опорною поверхнею під вал з можливістю його вільного прокручення.

2. 3ащіпка за п. 1, яка відрізняється тим, що прикріплення ручки на важелі здійснено через гвинтову передачу,а важіль оснащений обмежником ходу ручки.

3. Защіпка за п. 1, яка відрізняється тим, що зв'язок вала з плечем важеля з ручкою виконано через гвинтову передачу.

4. 3ащіпка за п. 1 або 3, яка відрізняється тим, що плече важеля оснащено обмежником ходу.

5. 3ащіпка за п. 1, яка відрізняється тим, що взаємно задіяні елементи защіпки, являють собою клинову передачу.

6. Защіпка за п. 1, яка відрізняється тим, що всі елементи для запирання дверей розміщені на полотні дверей, при цьому гвинтова передача ручка-важіль або важіль-вал виконана з можливістю притиснення опори ручки до опорної поверхні полотна дверей.

7. 3ащіпка за п. 1, яка відрізняється тим, що пристрій для запирання виконаний у вигляді відокремлених ходових заплечиків, які мають зв'язок з важелем через гвинтову передачу і оснащені опорною поверхнею.

8. 3ащіпка за п. 1, яка відрізняється тим, що при розміщенні центра маси важеля зі сторони скосу з опорою, скіс з опорою знаходиться на плечі важеля знизу.

9. 3ащіпка за п. 1, яка відрізняється тим, що в ручці змонтований циліндровий замок, корпус якого виконаний у вигляді симетричної ручки, при цьому стержень замка жорстко з'єднаний з важелем, а корпус замка має зв'язок зі стержнем через гвинтову передачу, яка забезпечує притиснення опори ручки до опорної поверхні полотна дверей.

10. Защіпка за п. 1, яка відрізняється тим, що вал защіпки містить другий протилежний важіль із другою ручкою.

11. Защіпка за п. 1, яка відрізняється тим, що містить в собі ручки однакові за формою, за зовнішнім виглядом, за призначенням із однаковим зв'язком з плечами важеля.

12. Защіпка за п. 1, яка відрізняється тим, що в разі застосування несиметричних ручок, встановлених у горизонтальному положенні, зв'язок вала із важелем запобігає прокрученню важеля навколо своєї повздовжньої осі.

13. Защіпка за п. 1, яка відрізняється тим, що в защіпці застосовані прямовисно встановлені ручки-скоби, ніжки яких жорстко і по одній осі з'єднані між собою, при цьому вільні ніжки оснащені опорними елементами, обмежуючими поворот важеля через взаємодію з підпірними елементами полотна дверей.

14. Защіпка за п. 1, яка відрізняється тим, що при розміщенні центра мас важеля від осі вала зі сторони розміщення дверної рами, плече зі скосом і опорою направлені назустріч напрямку руху дверей при їх закриванні.

15. Защіпка за будь-яким з пп. 1 - 14, яка відрізняється тим, що важіль з ручками рознесені по довжині вала.

16. Защіпка за будь-яким з пп. 1 - 14, яка відрізняється тим, що скіс з опорою розміщений на плечі важеля знизу, при цьому плече зі скосом направлено назустріч напрямку руху полотна дверей при їх закриванні.

17. Защіпка за п. 1, яка відрізняється тим, що вал, з'єднуючий важелі, встановлено на полотні розсувних дверей перпендикулярно до нього.

18. 3ащіпка за п. 1, яка відрізняється тим, що вал, з'єднуючий важелі, встановлено на полотні поворотних дверей перпендикулярно до нього, при цьому скіс виконано на важелі перпендикулярно до його осі.

19. 3ащіпка за п. 1 або 18, яка відрізняється тим, що скіс розміщено на опорі рами дверей і направлено знизу вгору назустріч пересуванню полотна дверей при її закриванні, причому поверхня взаємодіючого кінця важеля не заважає переміщенню його по похилій площадці опори дверної рами.

20. 3ащіпка за п. 1, яка відрізняється тим, що вал важеля встановлено на полотні поворотних або розсувних дверей перпендикулярно до нього, при цьому на валу встановлено тільки один одноплечий важіль, взаємодіючий з опорою дверної рами, при цьому симетричні ручки розміщені на кінцях вала.

21. Защіпка за п. 1, яка відрізняється тим, що конструкція плеча важеля зі скосом або конструкція його зв'язку зі скосом з опорою або з валом дозволяє змінювати відстань між опорою важеля івіссю вала.

22. 3ащіпка за п. 1 або 20, яка відрізняється тим, що внутрішній кінець вала оснащено ручкою, а важіль взаємодіє через кривошип зі стержнем циліндрового замка, встановленого в полотні дверей.

23. 3ащіпка за п. 1, яка відрізняється тим, що торець ручки оснащено периферійним виступом, направленим в сторону полотна дверей, висота якого достатня для утримання важеля в горизонтальному положенні при розміщенні його вище осі важеля при повороті ручки.

24. 3ащіпка за п. 1 або 23, яка відрізняється тим, що виступ розміщено на проміжному елементі, встановленому на повздовжній осі важеля з можливістю кручення навколо неї.

25. 3ащіпка за п. 1 або 24, яка відрізняється тим, що зв'язок ручки при цьому з плечем важеля виконано через гвинтову передачу з обмежником ходу ручки вздовж важеля або без нього.

26. 3ащіпка за п. 1, 23 або 24, яка відрізняється тим, що ручка є одночасно корпусом циліндрового замка, при цьому стержень замка є продовженням плеча важеля.

27. 3ащіпка за п. 1, яка відрізняється тим, що відповідна опора, встановлена на рамі дверей, виконана керованою і по бажанню оператора може зайняти по вертикалі будь-яке з трьох положень, а саме: крайнє нижнє, плаваюче або зі стопорінням із внутрішньої та з зовнішньої сторін порізно або одночасно, середнє, плаваюче із обмежником нижнього рівня або зі стопорінням із внутрішньої сторони, крайнє верхнє, зі стопорінням із внутрішньої сторони та із зовнішньої сторони порізно або одночасно, при цьому встановлення відповідної опори у всі положення проходить при дії керованого приводу, а піднімання опори відносно крайнього нижнього і середнього положень і стопоріння крайнього нижнього положення проходить із зовнішньої сторони дверей за допомогою ручного приводу через ключ і циліндровий замок з кривошипом, причому повернення відповідної опори з плаваючого положення в початкове може відбуватися як за допомогою гравітаційної сили, діючої на центр маси опори, так і за допомогою зусилля пружини, діючої на опору в вертикальному напрямку.

28. 3ащіпка за п. 1, яка відрізняється тим, що зв'язок двоплечого важеля з валом виконано через опору з плечем важеля і її торець оснащено периферійним виступом, направленим в сторону полотна дверей, при цьому внутрішня ручка встановлена на плечі з можливістю переміщення по осі з послідовним поверненням в початкове положення, наприклад, під дією пружини, і взаємодіє з полотном дверей через стопор, що притримує ручку із важелем від обертання навколо повздовжньої осі важеля при прикладанні зусилля із зовнішньої сторони в двох положеннях, при яких елементи стопора розміщуються по бажанню оператора послідовно на нижньому або на верхньому рівнях.
