Сушарка для рулонів сільськогосподарських культур

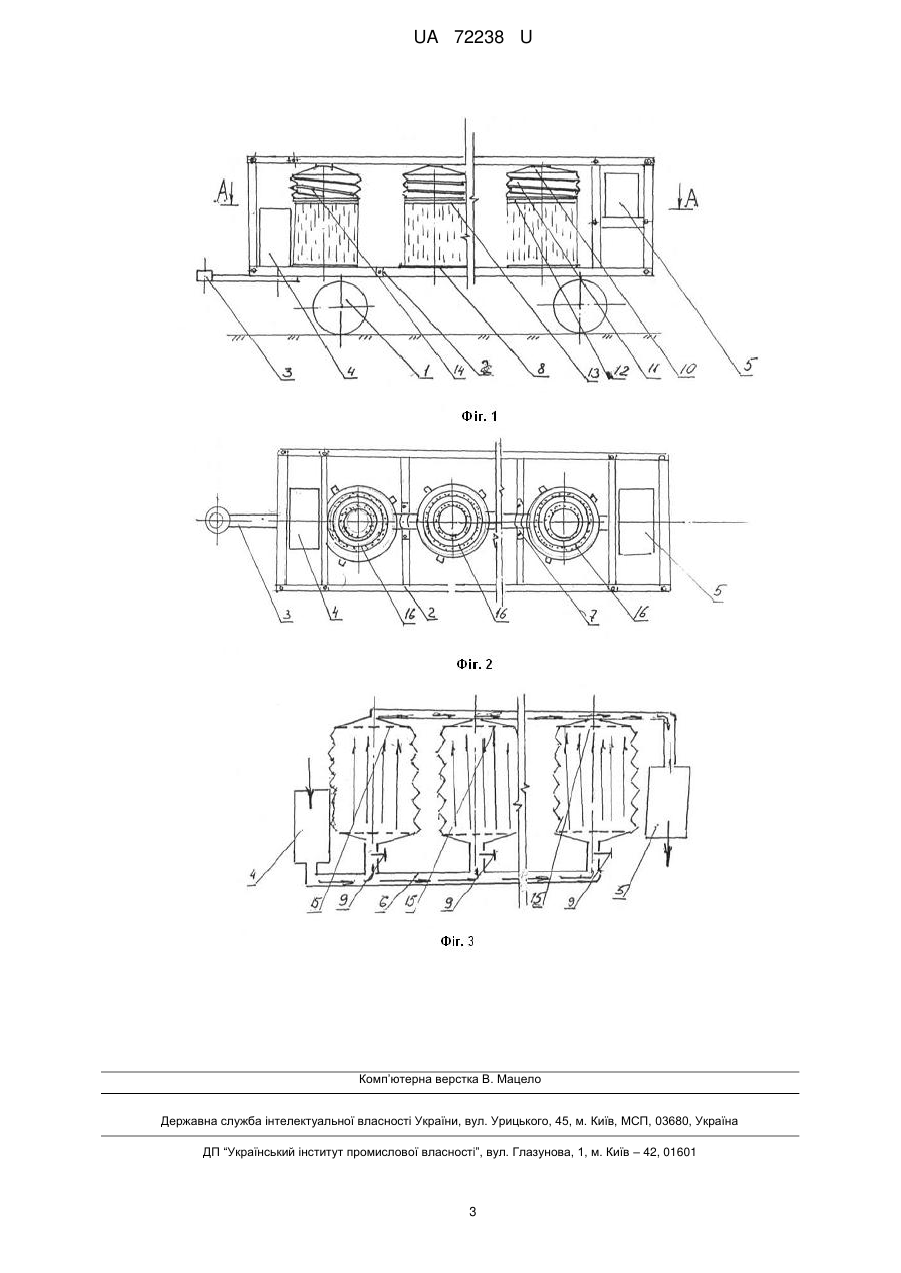

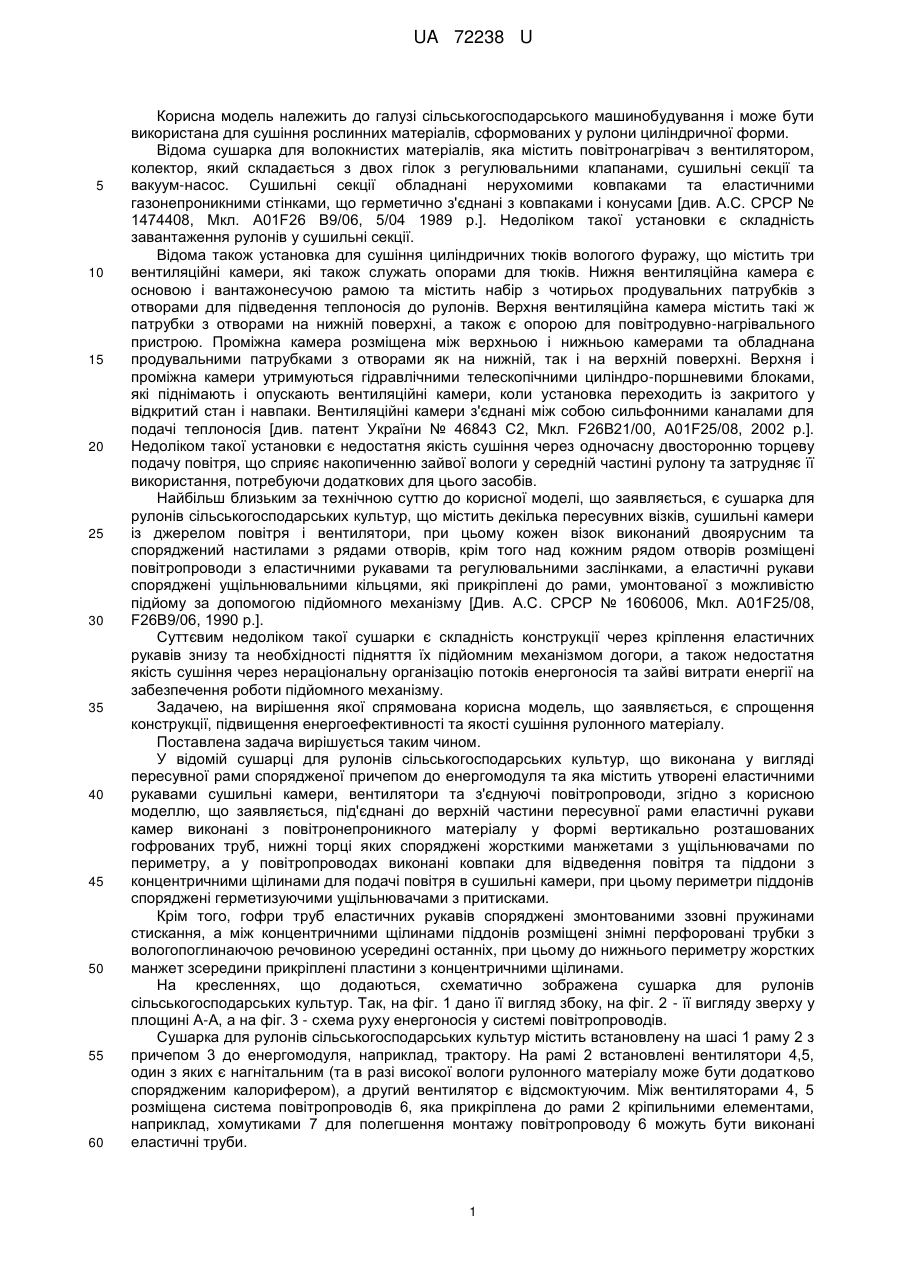

Реферат: Сушарка для рулонів сільськогосподарських культур, в якій під'єднані до верхній частини пересувної рами еластичні рукави камер виконані з повітронепроникненого матеріалу у формі вертикально розташованих гофрованих труб, нижні торці яких споряджені жорсткими манжетами з ущільнювачами по периметру, а у повітропроводах виконані ковпаки для відведення повітря та піддони з концентричними щілинами для подачі повітря в сушильні камери, при цьому периметри піддонів споряджені герметизуючими ущільнювачами з прижимами. UA 72238 U (12) UA 72238 U UA 72238 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для сушіння рослинних матеріалів, сформованих у рулони циліндричної форми. Відома сушарка для волокнистих матеріалів, яка містить повітронагрівач з вентилятором, колектор, який складається з двох гілок з регулювальними клапанами, сушильні секції та вакуум-насос. Сушильні секції обладнані нерухомими ковпаками та еластичними газонепроникними стінками, що герметично з'єднані з ковпаками і конусами [див. А.С. СРСР № 1474408, Мкл. A01F26 В9/06, 5/04 1989 p.]. Недоліком такої установки є складність завантаження рулонів у сушильні секції. Відома також установка для сушіння циліндричних тюків вологого фуражу, що містить три вентиляційні камери, які також служать опорами для тюків. Нижня вентиляційна камера є основою і вантажонесучою рамою та містить набір з чотирьох продувальних патрубків з отворами для підведення теплоносія до рулонів. Верхня вентиляційна камера містить такі ж патрубки з отворами на нижній поверхні, а також є опорою для повітродувно-нагрівального пристрою. Проміжна камера розміщена між верхньою і нижньою камерами та обладнана продувальними патрубками з отворами як на нижній, так і на верхній поверхні. Верхня і проміжна камери утримуються гідравлічними телескопічними циліндро-поршневими блоками, які піднімають і опускають вентиляційні камери, коли установка переходить із закритого у відкритий стан і навпаки. Вентиляційні камери з'єднані між собою сильфонними каналами для подачі теплоносія [див. патент України № 46843 С2, Мкл. F26B21/00, A01F25/08, 2002 p.]. Недоліком такої установки є недостатня якість сушіння через одночасну двосторонню торцеву подачу повітря, що сприяє накопиченню зайвої вологи у середній частині рулону та затрудняє її використання, потребуючи додаткових для цього засобів. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є сушарка для рулонів сільськогосподарських культур, що містить декілька пересувних візків, сушильні камери із джерелом повітря і вентилятори, при цьому кожен візок виконаний двоярусним та споряджений настилами з рядами отворів, крім того над кожним рядом отворів розміщені повітропроводи з еластичними рукавами та регулювальними заслінками, а еластичні рукави споряджені ущільнювальними кільцями, які прикріплені до рами, умонтованої з можливістю підйому за допомогою підйомного механізму [Див. А.С. СРСР № 1606006, Мкл. A01F25/08, F26B9/06, 1990 р.]. Суттєвим недоліком такої сушарки є складність конструкції через кріплення еластичних рукавів знизу та необхідності підняття їх підйомним механізмом догори, а також недостатня якість сушіння через нераціональну організацію потоків енергоносія та зайві витрати енергії на забезпечення роботи підйомного механізму. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є спрощення конструкції, підвищення енергоефективності та якості сушіння рулонного матеріалу. Поставлена задача вирішується таким чином. У відомій сушарці для рулонів сільськогосподарських культур, що виконана у вигляді пересувної рами спорядженої причепом до енергомодуля та яка містить утворені еластичними рукавами сушильні камери, вентилятори та з'єднуючі повітропроводи, згідно з корисною моделлю, що заявляється, під'єднані до верхній частини пересувної рами еластичні рукави камер виконані з повітронепроникного матеріалу у формі вертикально розташованих гофрованих труб, нижні торці яких споряджені жорсткими манжетами з ущільнювачами по периметру, а у повітропроводах виконані ковпаки для відведення повітря та піддони з концентричними щілинами для подачі повітря в сушильні камери, при цьому периметри піддонів споряджені герметизуючими ущільнювачами з притисками. Крім того, гофри труб еластичних рукавів споряджені змонтованими ззовні пружинами стискання, а між концентричними щілинами піддонів розміщені знімні перфоровані трубки з вологопоглинаючою речовиною усередині останніх, при цьому до нижнього периметру жорстких манжет зсередини прикріплені пластини з концентричними щілинами. На кресленнях, що додаються, схематично зображена сушарка для рулонів сільськогосподарських культур. Так, на фіг. 1 дано її вигляд збоку, на фіг. 2 - її вигляду зверху у площині А-А, а на фіг. 3 - схема руху енергоносія у системі повітропроводів. Сушарка для рулонів сільськогосподарських культур містить встановлену на шасі 1 раму 2 з причепом 3 до енергомодуля, наприклад, трактору. На рамі 2 встановлені вентилятори 4,5, один з яких є нагнітальним (та в разі високої вологи рулонного матеріалу може бути додатково спорядженим калорифером), а другий вентилятор є відсмоктуючим. Між вентиляторами 4, 5 розміщена система повітропроводів 6, яка прикріплена до рами 2 кріпильними елементами, наприклад, хомутиками 7 для полегшення монтажу повітропроводу 6 можуть бути виконані еластичні труби. 1 UA 72238 U 5 10 15 20 25 30 Всередині рами 2 на її нижній частині змонтовані піддони 8 з концентрично розташованими у них щілинами. При цьому під кожним піддоном встановлений запірний пристрій 9, а у верхній частині рами 2 змонтовані ковпаки 10, які втулкою (верхньою) стороною з'єднані із трубами повітропроводу 6, а з другою стороною (нижньою) прикріплені до гофрованих труб еластичних рукавів 11. Нижні торці гофрованих рукавів 11 споряджені жорсткими манжетами 12, по периметру яких встановлені еластичні ущільнювачі 13. На зовнішній поверхні у западинах гофрів еластичних рукавів 11 розміщені пружини стискання 14, а до низу жорстких манжет 12 прикріплені пластини 15 з концентричними щілинами. У проміжках між концентричними щілинами на піддонах 8 та на пластині 15 встановлені перфоровані кільцеподібні трубки 16 з вологопоглинаючою речовиною. Трубки 16 виконані знімними для забезпечення заміни вологопоглинача. Пластина 15 виконана із кільцевими концентричними щілинами, що сприяє утворенню вертикально орієнтованих циліндричних потоків повітря, крім того пластина 15 виконує функцію додаткового тримача, що надійно закріплює рулони по вертикалі. Сушарка для рулонів сільськогосподарських культур працює таким чином. Призначені для сушіння рулони сільськогосподарських культур завантажують на піддони 8, після чого опускають гофровані труби еластичних рукавів 11 та притискають еластичні ущільнювачі 13, якими споряджені периметри жорстких манжет 12 та піддонів 8 за допомогою притискачів, які розміщені симетрично по колу, щонайменш у трьох точках по лінії контакту ущільнювачів. Таким чином, розтягуючи донизу гофровані труби рукавів 11 та пружину стискання 14 утворюють герметичну камеру сушіння. Коли сушильні камери готові до роботи, вмикають вентилятори 4, 5, одночасно подаючи та відсмоктуючи повітря. Завдяки наявності над і під рулонами кільцеподібних щілин (у піддонах 8 та у пластинах 15) енергоносій (повітря) проходить крізь рулон вертикальними потоками у форми циліндричних поверхонь, орієнтованих вздовж геометричної вертикальної осі кожного рулону. Таким чином досягається рівномірне пошарове розподілення рулону на умовні циліндричні шари та рівномірне висушування матеріалу по усьому його об'єму. Завдяки наявності вологопоглинаючої речовини у перфорованих трубках 16, швидкість відділення вологи з рулонів підвищується, чим прискорюється процес сушіння. Вентилятори 4, 5 можна функціонально вмикати реверсивно для зворотної подачі-відведення повітря, що сприятиме рівномірності сушіння рулонів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Сушарка для рулонів сільськогосподарських культур, що виконана у вигляді пересувної рами, спорядженої причепом до енергомодуля, та яка містить утворені еластичними рукавами сушильні камери, вентилятори та з'єднуючі повітропроводи, яка відрізняється тим, що під'єднані до верхній частини пересувної рами еластичні рукави камер виконані з повітронепроникного матеріалу у формі вертикально розташованих гофрованих труб, нижні торці яких споряджені жорсткими манжетами з ущільнювачами по периметру, а у повітропроводах виконані ковпаки для відведення повітря та піддони з концентричними щілинами для подачі повітря в сушильні камери, при цьому периметри піддонів споряджені герметизуючими ущільнювачами з притисками. 2. Сушарка для рулонів сільськогосподарських культур за п. 1, яка відрізняється тим, що гофри труб еластичних рукавів споряджені змонтованими ззовні пружинами стискання, а між концентричними щілинами піддонів розміщені знімні перфоровані трубки з вологопоглинаючою речовиною усередині останніх, при цьому до нижнього периметру жорстких манжет зсередини прикріплені пластини з концентричними щілинами. 2 UA 72238 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
