Кришка для пляшки

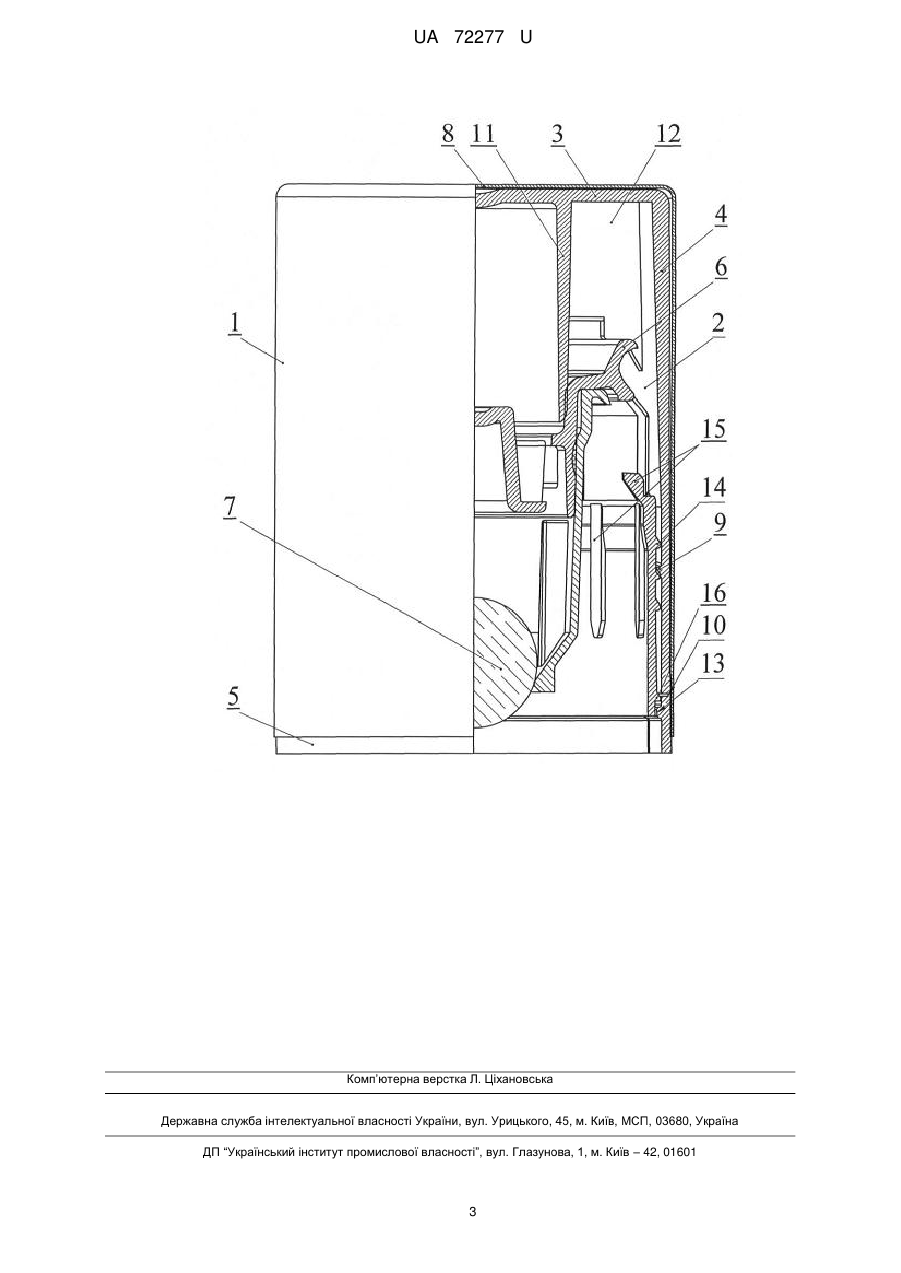

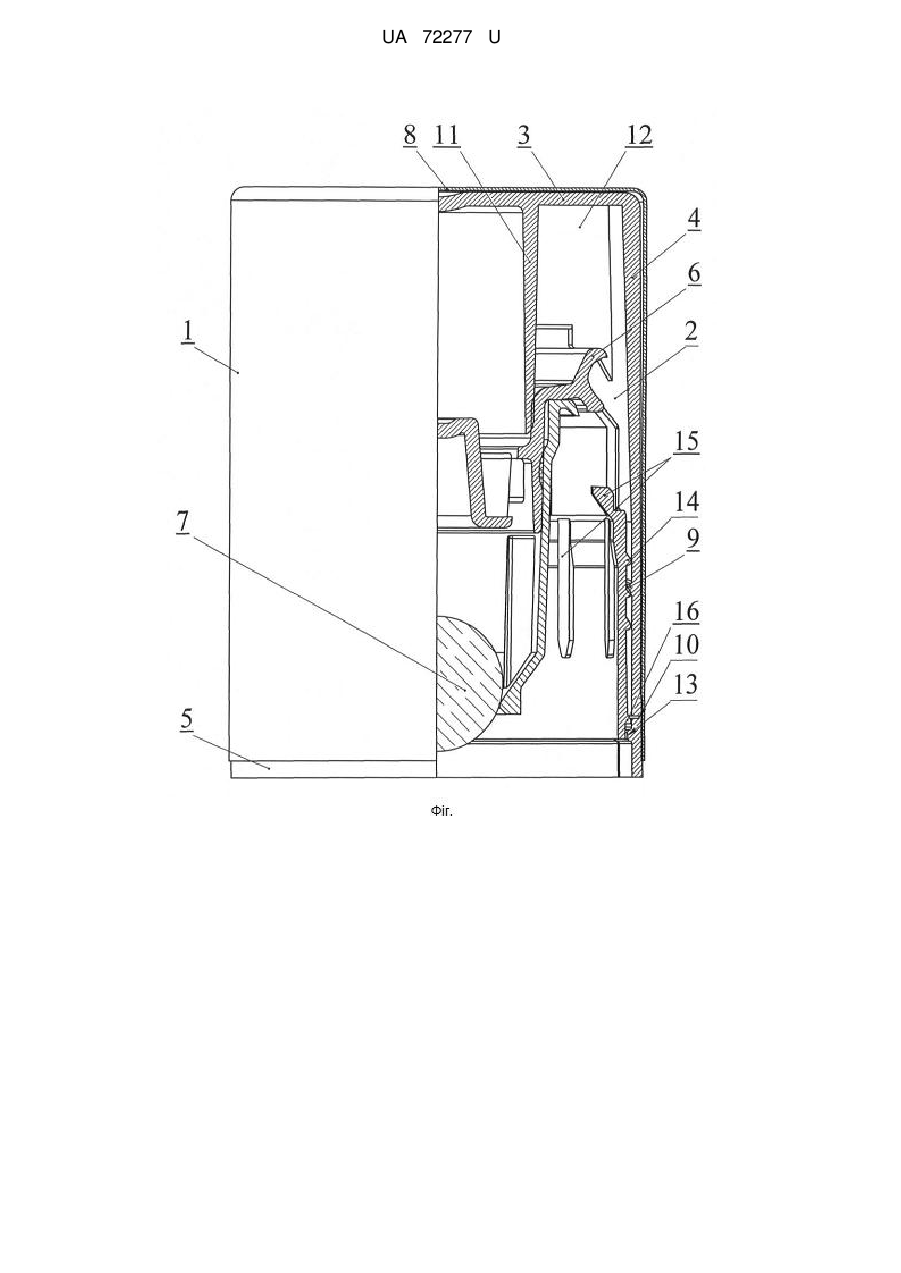

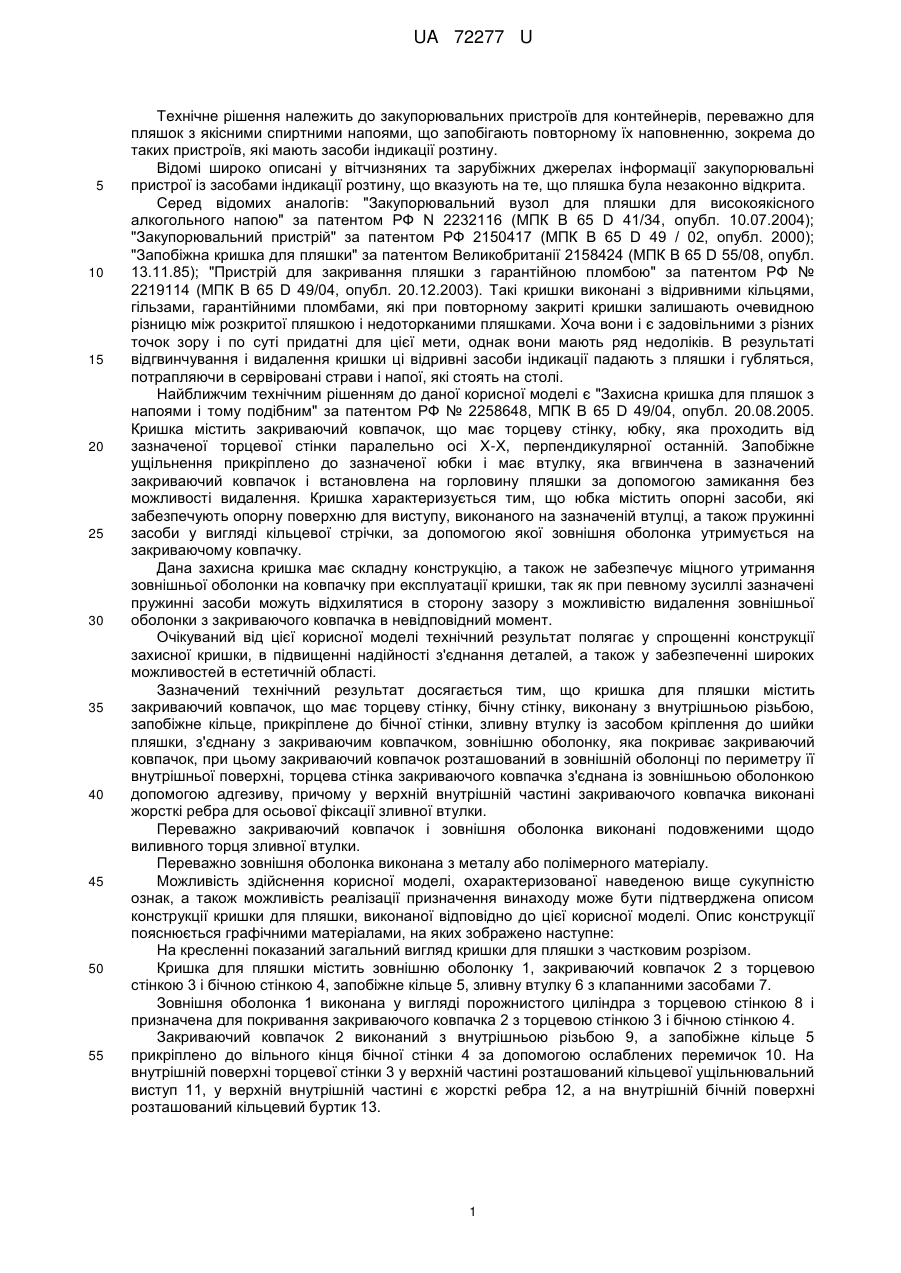

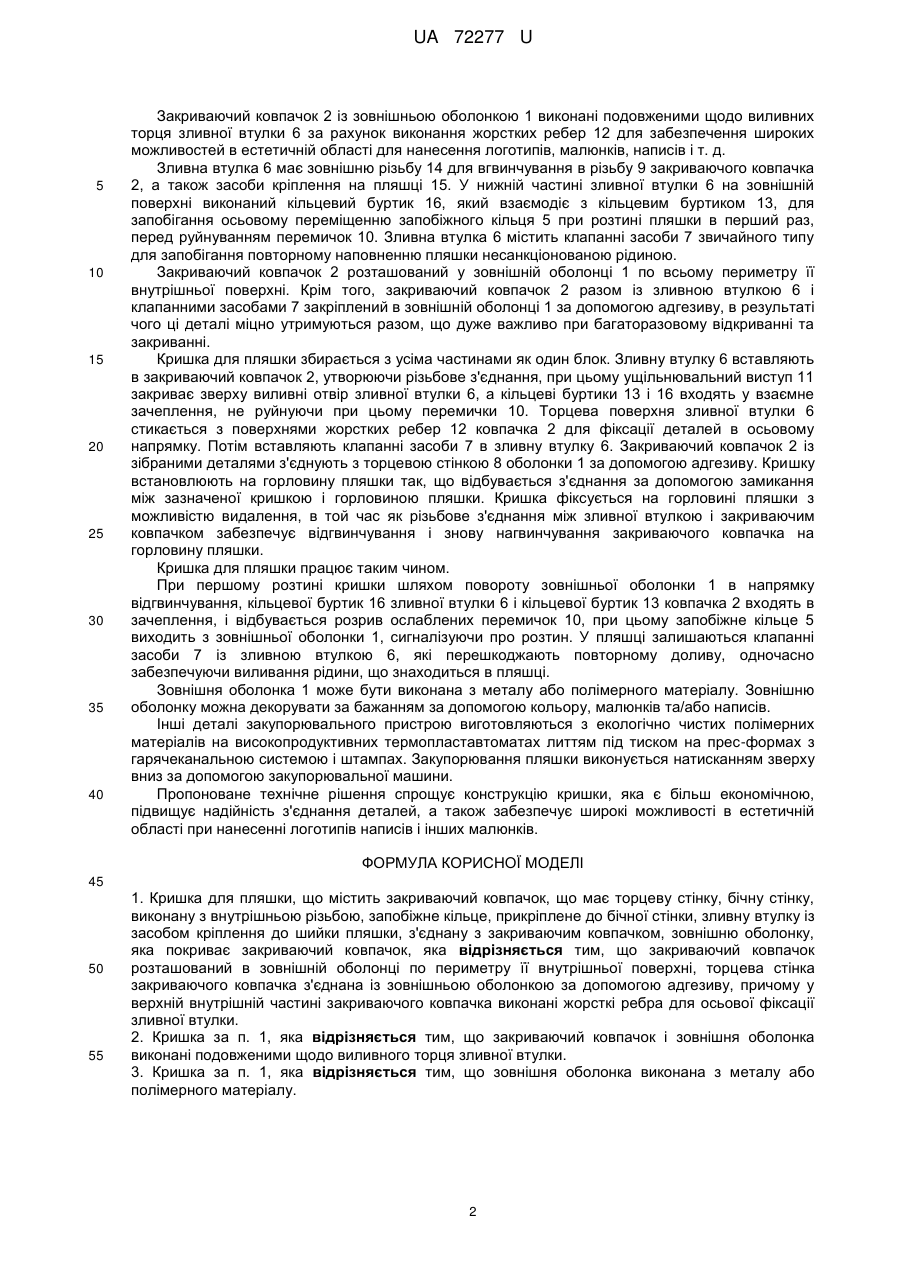

Реферат: Кришка для пляшки містить закриваючий ковпачок, що має торцеву стінку, бічну стінку, виконану з внутрішньою різьбою, запобіжне кільце, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пляшки, з'єднану з закриваючим ковпачком, зовнішню оболонку, яка покриває закриваючий ковпачок, який розташований в зовнішній оболонці по периметру її внутрішньої поверхні. Торцева стінка закриваючого ковпачка з'єднана із зовнішньою оболонкою за допомогою адгезиву. У верхній внутрішній частині закриваючого ковпачка виконані жорсткі ребра для осьової фіксації зливної втулки. UA 72277 U (54) КРИШКА ДЛЯ ПЛЯШКИ UA 72277 U UA 72277 U 5 10 15 20 25 30 35 40 45 50 55 Технічне рішення належить до закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, що запобігають повторному їх наповненню, зокрема до таких пристроїв, які мають засоби індикації розтину. Відомі широко описані у вітчизняних та зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розтину, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів: "Закупорювальний вузол для пляшки для високоякісного алкогольного напою" за патентом РФ N 2232116 (МПК В 65 D 41/34, опубл. 10.07.2004); "Закупорювальний пристрій" за патентом РФ 2150417 (МПК В 65 D 49 / 02, опубл. 2000); "Запобіжна кришка для пляшки" за патентом Великобританії 2158424 (МПК В 65 D 55/08, опубл. 13.11.85); "Пристрій для закривання пляшки з гарантійною пломбою" за патентом РФ № 2219114 (МПК В 65 D 49/04, опубл. 20.12.2003). Такі кришки виконані з відривними кільцями, гільзами, гарантійними пломбами, які при повторному закриті кришки залишають очевидною різницю між розкритої пляшкою і недоторканими пляшками. Хоча вони і є задовільними з різних точок зору і по суті придатні для цієї мети, однак вони мають ряд недоліків. В результаті відгвинчування і видалення кришки ці відривні засоби індикації падають з пляшки і губляться, потрапляючи в сервіровані страви і напої, які стоять на столі. Найближчим технічним рішенням до даної корисної моделі є "Захисна кришка для пляшок з напоями і тому подібним" за патентом РФ № 2258648, МПК В 65 D 49/04, опубл. 20.08.2005. Кришка містить закриваючий ковпачок, що має торцеву стінку, юбку, яка проходить від зазначеної торцевої стінки паралельно осі Х-Х, перпендикулярної останній. Запобіжне ущільнення прикріплено до зазначеної юбки і має втулку, яка вгвинчена в зазначений закриваючий ковпачок і встановлена на горловину пляшки за допомогою замикання без можливості видалення. Кришка характеризується тим, що юбка містить опорні засоби, які забезпечують опорну поверхню для виступу, виконаного на зазначеній втулці, а також пружинні засоби у вигляді кільцевої стрічки, за допомогою якої зовнішня оболонка утримується на закриваючому ковпачку. Дана захисна кришка має складну конструкцію, а також не забезпечує міцного утримання зовнішньої оболонки на ковпачку при експлуатації кришки, так як при певному зусиллі зазначені пружинні засоби можуть відхилятися в сторону зазору з можливістю видалення зовнішньої оболонки з закриваючого ковпачка в невідповідний момент. Очікуваний від цієї корисної моделі технічний результат полягає у спрощенні конструкції захисної кришки, в підвищенні надійності з'єднання деталей, а також у забезпеченні широких можливостей в естетичній області. Зазначений технічний результат досягається тим, що кришка для пляшки містить закриваючий ковпачок, що має торцеву стінку, бічну стінку, виконану з внутрішньою різьбою, запобіжне кільце, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пляшки, з'єднану з закриваючим ковпачком, зовнішню оболонку, яка покриває закриваючий ковпачок, при цьому закриваючий ковпачок розташований в зовнішній оболонці по периметру її внутрішньої поверхні, торцева стінка закриваючого ковпачка з'єднана із зовнішньою оболонкою допомогою адгезиву, причому у верхній внутрішній частині закриваючого ковпачка виконані жорсткі ребра для осьової фіксації зливної втулки. Переважно закриваючий ковпачок і зовнішня оболонка виконані подовженими щодо виливного торця зливної втулки. Переважно зовнішня оболонка виконана з металу або полімерного матеріалу. Можливість здійснення корисної моделі, охарактеризованої наведеною вище сукупністю ознак, а також можливість реалізації призначення винаходу може бути підтверджена описом конструкції кришки для пляшки, виконаної відповідно до цієї корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На кресленні показаний загальний вигляд кришки для пляшки з частковим розрізом. Кришка для пляшки містить зовнішню оболонку 1, закриваючий ковпачок 2 з торцевою стінкою 3 і бічною стінкою 4, запобіжне кільце 5, зливну втулку 6 з клапанними засобами 7. Зовнішня оболонка 1 виконана у вигляді порожнистого циліндра з торцевою стінкою 8 і призначена для покривання закриваючого ковпачка 2 з торцевою стінкою 3 і бічною стінкою 4. Закриваючий ковпачок 2 виконаний з внутрішньою різьбою 9, а запобіжне кільце 5 прикріплено до вільного кінця бічної стінки 4 за допомогою ослаблених перемичок 10. На внутрішній поверхні торцевої стінки 3 у верхній частині розташований кільцевої ущільнювальний виступ 11, у верхній внутрішній частині є жорсткі ребра 12, а на внутрішній бічній поверхні розташований кільцевий буртик 13. 1 UA 72277 U 5 10 15 20 25 30 35 40 Закриваючий ковпачок 2 із зовнішньою оболонкою 1 виконані подовженими щодо виливних торця зливної втулки 6 за рахунок виконання жорстких ребер 12 для забезпечення широких можливостей в естетичній області для нанесення логотипів, малюнків, написів і т. д. Зливна втулка 6 має зовнішню різьбу 14 для вгвинчування в різьбу 9 закриваючого ковпачка 2, а також засоби кріплення на пляшці 15. У нижній частині зливної втулки 6 на зовнішній поверхні виконаний кільцевий буртик 16, який взаємодіє з кільцевим буртиком 13, для запобігання осьовому переміщенню запобіжного кільця 5 при розтині пляшки в перший раз, перед руйнуванням перемичок 10. Зливна втулка 6 містить клапанні засоби 7 звичайного типу для запобігання повторному наповненню пляшки несанкціонованою рідиною. Закриваючий ковпачок 2 розташований у зовнішній оболонці 1 по всьому периметру її внутрішньої поверхні. Крім того, закриваючий ковпачок 2 разом із зливною втулкою 6 і клапанними засобами 7 закріплений в зовнішній оболонці 1 за допомогою адгезиву, в результаті чого ці деталі міцно утримуються разом, що дуже важливо при багаторазовому відкриванні та закриванні. Кришка для пляшки збирається з усіма частинами як один блок. Зливну втулку 6 вставляють в закриваючий ковпачок 2, утворюючи різьбове з'єднання, при цьому ущільнювальний виступ 11 закриває зверху виливні отвір зливної втулки 6, а кільцеві буртики 13 і 16 входять у взаємне зачеплення, не руйнуючи при цьому перемички 10. Торцева поверхня зливної втулки 6 стикається з поверхнями жорстких ребер 12 ковпачка 2 для фіксації деталей в осьовому напрямку. Потім вставляють клапанні засоби 7 в зливну втулку 6. Закриваючий ковпачок 2 із зібраними деталями з'єднують з торцевою стінкою 8 оболонки 1 за допомогою адгезиву. Кришку встановлюють на горловину пляшки так, що відбувається з'єднання за допомогою замикання між зазначеної кришкою і горловиною пляшки. Кришка фіксується на горловині пляшки з можливістю видалення, в той час як різьбове з'єднання між зливної втулкою і закриваючим ковпачком забезпечує відгвинчування і знову нагвинчування закриваючого ковпачка на горловину пляшки. Кришка для пляшки працює таким чином. При першому розтині кришки шляхом повороту зовнішньої оболонки 1 в напрямку відгвинчування, кільцевої буртик 16 зливної втулки 6 і кільцевої буртик 13 ковпачка 2 входять в зачеплення, і відбувається розрив ослаблених перемичок 10, при цьому запобіжне кільце 5 виходить з зовнішньої оболонки 1, сигналізуючи про розтин. У пляшці залишаються клапанні засоби 7 із зливною втулкою 6, які перешкоджають повторному доливу, одночасно забезпечуючи виливання рідини, що знаходиться в пляшці. Зовнішня оболонка 1 може бути виконана з металу або полімерного матеріалу. Зовнішню оболонку можна декорувати за бажанням за допомогою кольору, малюнків та/або написів. Інші деталі закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів на високопродуктивних термопластавтоматах литтям під тиском на прес-формах з гарячеканальною системою і штампах. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Пропоноване технічне рішення спрощує конструкцію кришки, яка є більш економічною, підвищує надійність з'єднання деталей, а також забезпечує широкі можливості в естетичній області при нанесенні логотипів написів і інших малюнків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Кришка для пляшки, що містить закриваючий ковпачок, що має торцеву стінку, бічну стінку, виконану з внутрішньою різьбою, запобіжне кільце, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пляшки, з'єднану з закриваючим ковпачком, зовнішню оболонку, яка покриває закриваючий ковпачок, яка відрізняється тим, що закриваючий ковпачок розташований в зовнішній оболонці по периметру її внутрішньої поверхні, торцева стінка закриваючого ковпачка з'єднана із зовнішньою оболонкою за допомогою адгезиву, причому у верхній внутрішній частині закриваючого ковпачка виконані жорсткі ребра для осьової фіксації зливної втулки. 2. Кришка за п. 1, яка відрізняється тим, що закриваючий ковпачок і зовнішня оболонка виконані подовженими щодо виливного торця зливної втулки. 3. Кришка за п. 1, яка відрізняється тим, що зовнішня оболонка виконана з металу або полімерного матеріалу. 2 UA 72277 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
