Захисна кришка для пляшки

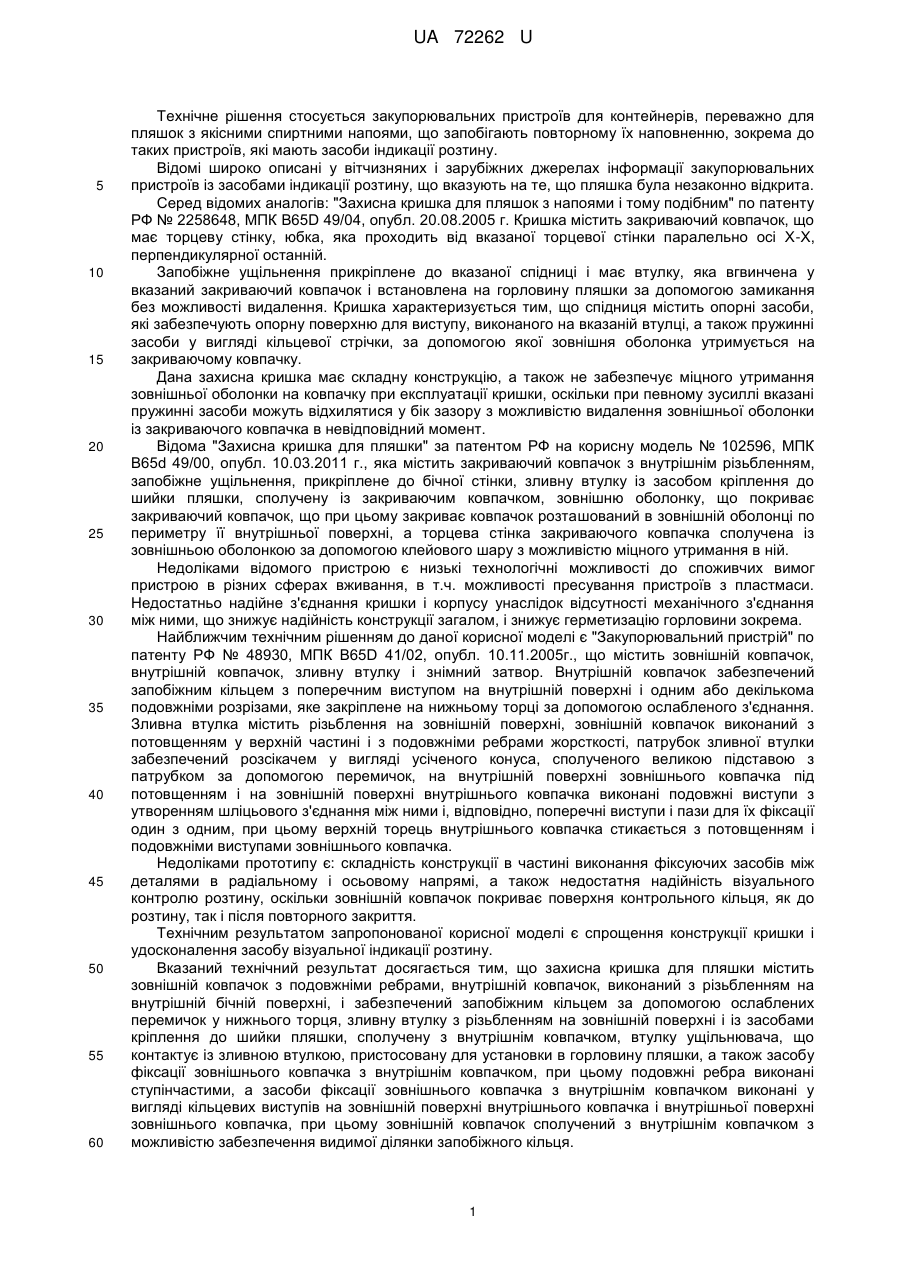

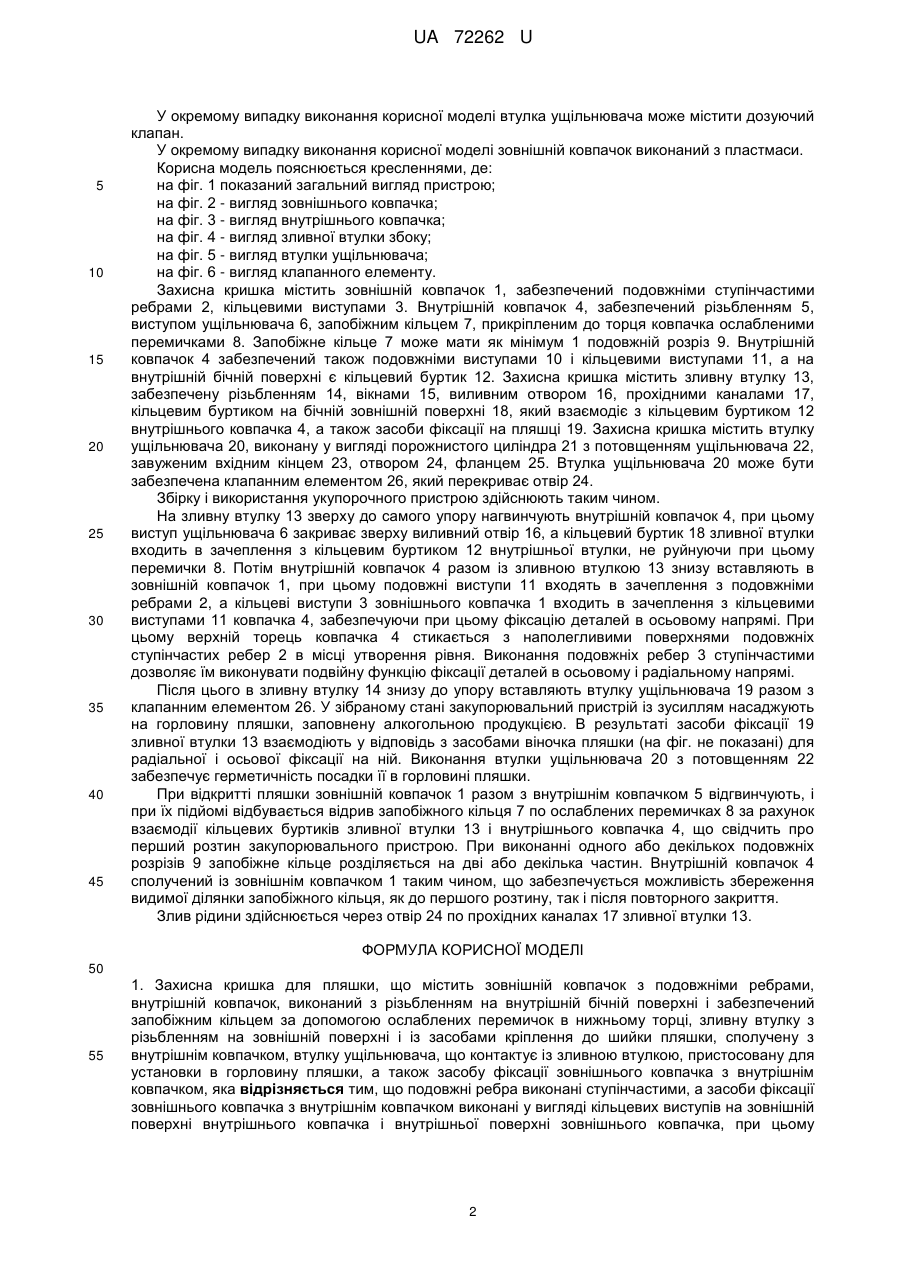

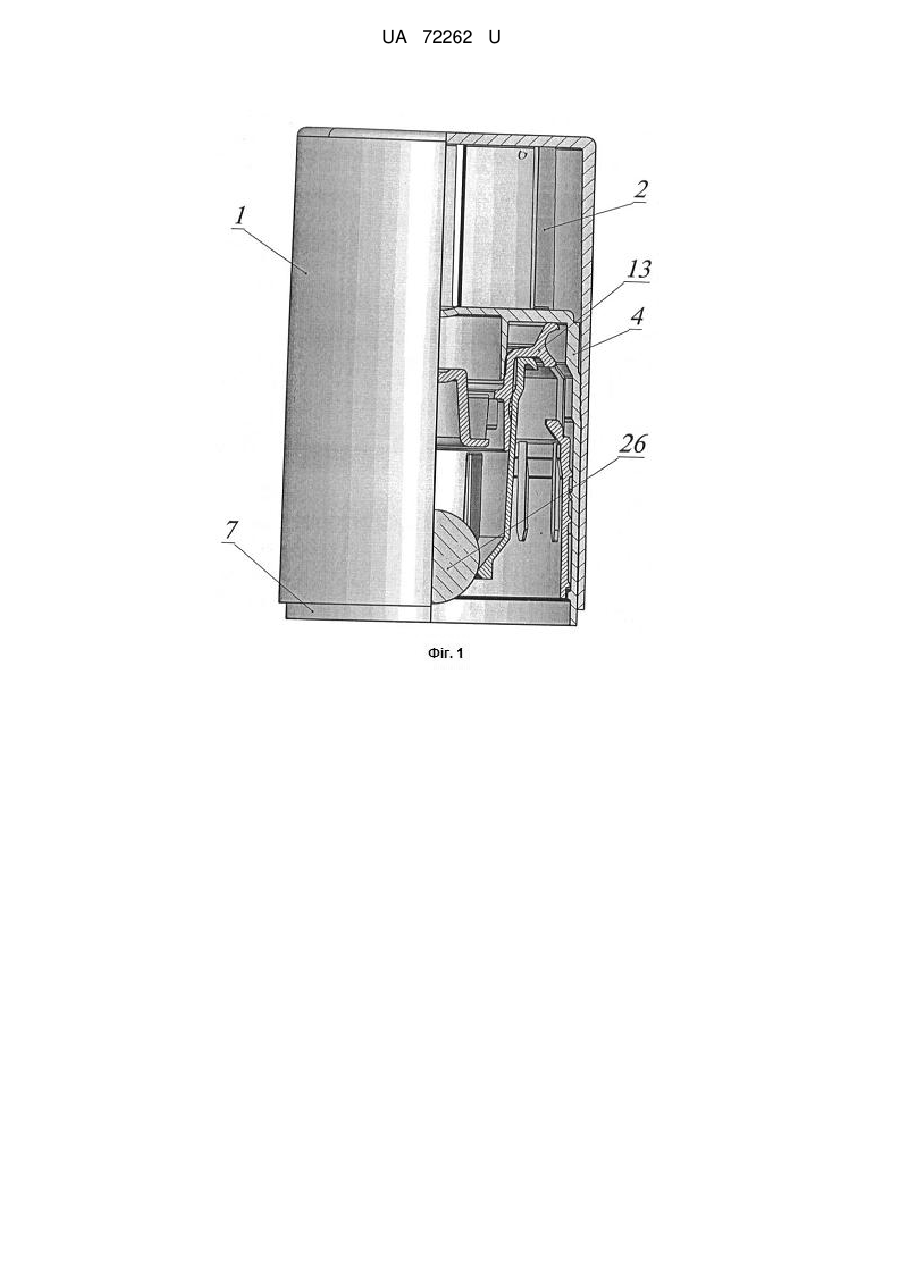

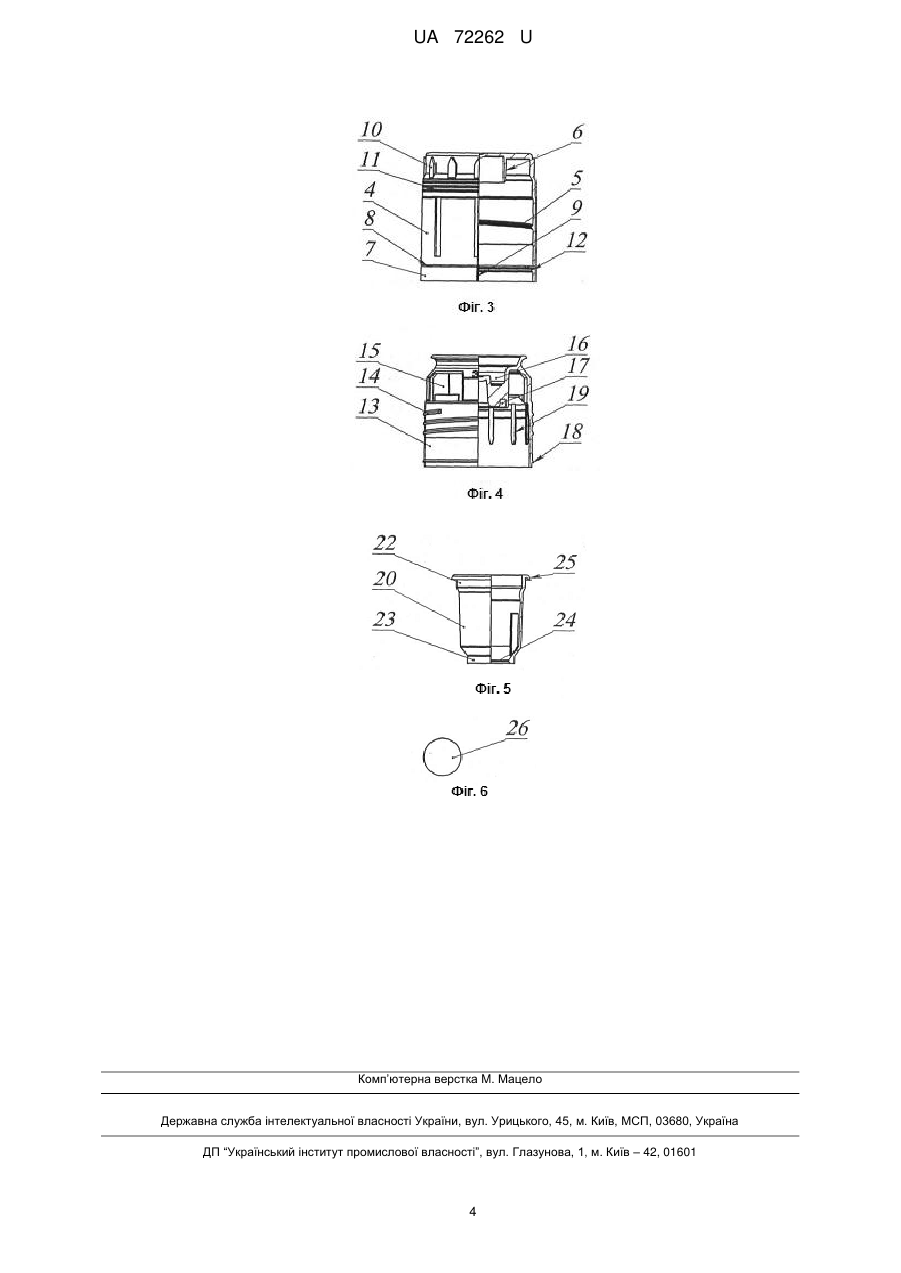

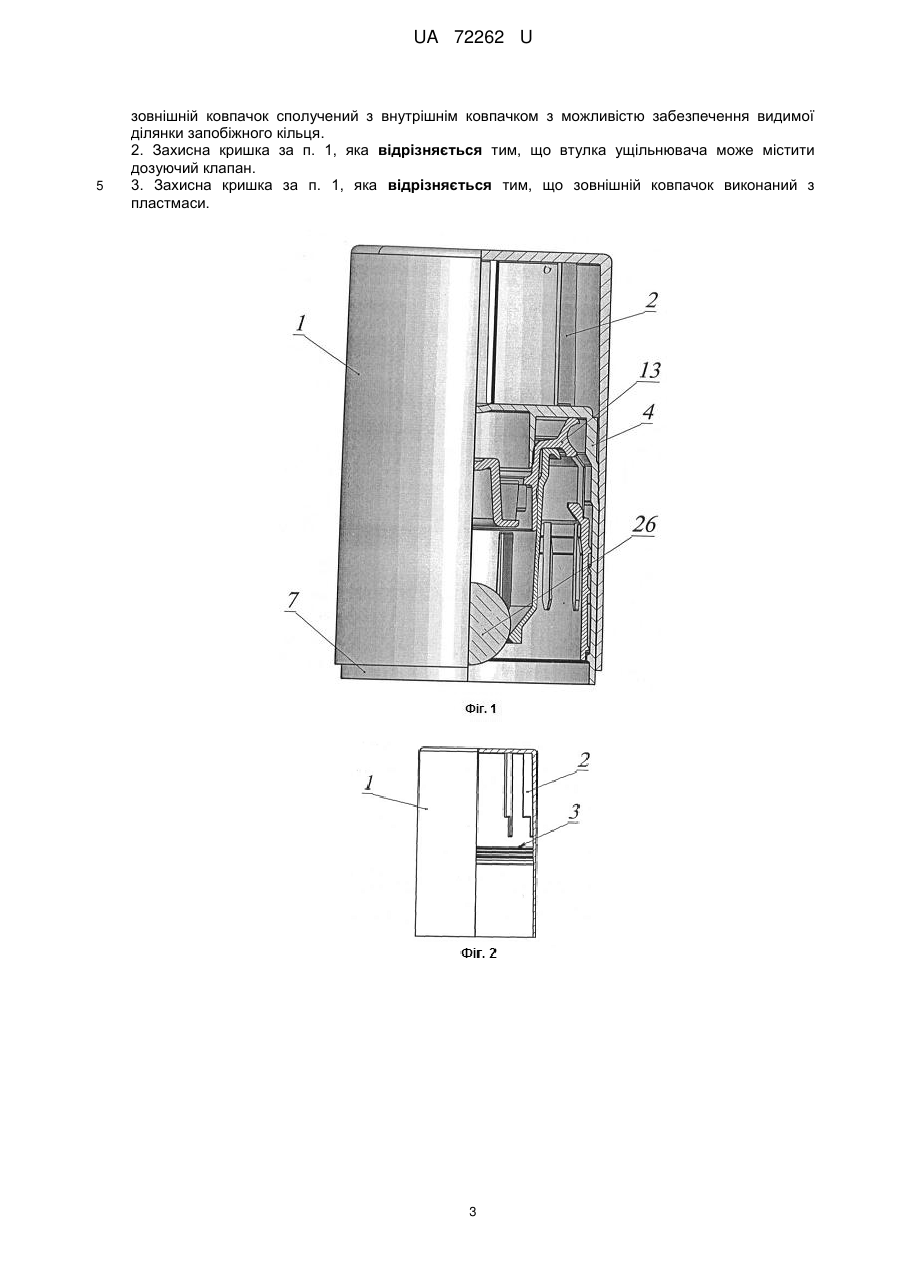

Реферат: Захисна кришка для пляшки, в якій подовжні ребра виконані ступінчастими, а засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком виконані у вигляді кільцевих виступів на зовнішній поверхні внутрішнього ковпачка і внутрішньої поверхні зовнішнього ковпачка, при цьому зовнішній ковпачок сполучений з внутрішнім ковпачком з можливістю забезпечення видимої ділянки запобіжного кільця. UA 72262 U (54) ЗАХИСНА КРИШКА ДЛЯ ПЛЯШКИ UA 72262 U UA 72262 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення стосується закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, що запобігають повторному їх наповненню, зокрема до таких пристроїв, які мають засоби індикації розтину. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації закупорювальних пристроїв із засобами індикації розтину, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів: "Захисна кришка для пляшок з напоями і тому подібним" по патенту РФ № 2258648, МПК В65D 49/04, опубл. 20.08.2005 г. Кришка містить закриваючий ковпачок, що має торцеву стінку, юбка, яка проходить від вказаної торцевої стінки паралельно осі Х-Х, перпендикулярної останній. Запобіжне ущільнення прикріплене до вказаної спідниці і має втулку, яка вгвинчена у вказаний закриваючий ковпачок і встановлена на горловину пляшки за допомогою замикання без можливості видалення. Кришка характеризується тим, що спідниця містить опорні засоби, які забезпечують опорну поверхню для виступу, виконаного на вказаній втулці, а також пружинні засоби у вигляді кільцевої стрічки, за допомогою якої зовнішня оболонка утримується на закриваючому ковпачку. Дана захисна кришка має складну конструкцію, а також не забезпечує міцного утримання зовнішньої оболонки на ковпачку при експлуатації кришки, оскільки при певному зусиллі вказані пружинні засоби можуть відхилятися у бік зазору з можливістю видалення зовнішньої оболонки із закриваючого ковпачка в невідповідний момент. Відома "Захисна кришка для пляшки" за патентом РФ на корисну модель № 102596, МПК B65d 49/00, опубл. 10.03.2011 г., яка містить закриваючий ковпачок з внутрішнім різьбленням, запобіжне ущільнення, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пляшки, сполучену із закриваючим ковпачком, зовнішню оболонку, що покриває закриваючий ковпачок, що при цьому закриває ковпачок розташований в зовнішній оболонці по периметру її внутрішньої поверхні, а торцева стінка закриваючого ковпачка сполучена із зовнішньою оболонкою за допомогою клейового шару з можливістю міцного утримання в ній. Недоліками відомого пристрою є низькі технологічні можливості до споживчих вимог пристрою в різних сферах вживання, в т.ч. можливості пресування пристроїв з пластмаси. Недостатньо надійне з'єднання кришки і корпусу унаслідок відсутності механічного з'єднання між ними, що знижує надійність конструкції загалом, і знижує герметизацію горловини зокрема. Найближчим технічним рішенням до даної корисної моделі є "Закупорювальний пристрій" по патенту РФ № 48930, МПК B65D 41/02, опубл. 10.11.2005г., що містить зовнішній ковпачок, внутрішній ковпачок, зливну втулку і знімний затвор. Внутрішній ковпачок забезпечений запобіжним кільцем з поперечним виступом на внутрішній поверхні і одним або декількома подовжніми розрізами, яке закріплене на нижньому торці за допомогою ослабленого з'єднання. Зливна втулка містить різьблення на зовнішній поверхні, зовнішній ковпачок виконаний з потовщенням у верхній частині і з подовжніми ребрами жорсткості, патрубок зливної втулки забезпечений розсікачем у вигляді усіченого конуса, сполученого великою підставою з патрубком за допомогою перемичок, на внутрішній поверхні зовнішнього ковпачка під потовщенням і на зовнішній поверхні внутрішнього ковпачка виконані подовжні виступи з утворенням шліцьового з'єднання між ними і, відповідно, поперечні виступи і пази для їх фіксації один з одним, при цьому верхній торець внутрішнього ковпачка стикається з потовщенням і подовжніми виступами зовнішнього ковпачка. Недоліками прототипу є: складність конструкції в частині виконання фіксуючих засобів між деталями в радіальному і осьовому напрямі, а також недостатня надійність візуального контролю розтину, оскільки зовнішній ковпачок покриває поверхня контрольного кільця, як до розтину, так і після повторного закриття. Технічним результатом запропонованої корисної моделі є спрощення конструкції кришки і удосконалення засобу візуальної індикації розтину. Вказаний технічний результат досягається тим, що захисна кришка для пляшки містить зовнішній ковпачок з подовжніми ребрами, внутрішній ковпачок, виконаний з різьбленням на внутрішній бічній поверхні, і забезпечений запобіжним кільцем за допомогою ослаблених перемичок у нижнього торця, зливну втулку з різьбленням на зовнішній поверхні і із засобами кріплення до шийки пляшки, сполучену з внутрішнім ковпачком, втулку ущільнювача, що контактує із зливною втулкою, пристосовану для установки в горловину пляшки, а також засобу фіксації зовнішнього ковпачка з внутрішнім ковпачком, при цьому подовжні ребра виконані ступінчастими, а засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком виконані у вигляді кільцевих виступів на зовнішній поверхні внутрішнього ковпачка і внутрішньої поверхні зовнішнього ковпачка, при цьому зовнішній ковпачок сполучений з внутрішнім ковпачком з можливістю забезпечення видимої ділянки запобіжного кільця. 1 UA 72262 U 5 10 15 20 25 30 35 40 45 У окремому випадку виконання корисної моделі втулка ущільнювача може містити дозуючий клапан. У окремому випадку виконання корисної моделі зовнішній ковпачок виконаний з пластмаси. Корисна модель пояснюється кресленнями, де: на фіг. 1 показаний загальний вигляд пристрою; на фіг. 2 - вигляд зовнішнього ковпачка; на фіг. 3 - вигляд внутрішнього ковпачка; на фіг. 4 - вигляд зливної втулки збоку; на фіг. 5 - вигляд втулки ущільнювача; на фіг. 6 - вигляд клапанного елементу. Захисна кришка містить зовнішній ковпачок 1, забезпечений подовжніми ступінчастими ребрами 2, кільцевими виступами 3. Внутрішній ковпачок 4, забезпечений різьбленням 5, виступом ущільнювача 6, запобіжним кільцем 7, прикріпленим до торця ковпачка ослабленими перемичками 8. Запобіжне кільце 7 може мати як мінімум 1 подовжній розріз 9. Внутрішній ковпачок 4 забезпечений також подовжніми виступами 10 і кільцевими виступами 11, а на внутрішній бічній поверхні є кільцевий буртик 12. Захисна кришка містить зливну втулку 13, забезпечену різьбленням 14, вікнами 15, виливним отвором 16, прохідними каналами 17, кільцевим буртиком на бічній зовнішній поверхні 18, який взаємодіє з кільцевим буртиком 12 внутрішнього ковпачка 4, а також засоби фіксації на пляшці 19. Захисна кришка містить втулку ущільнювача 20, виконану у вигляді порожнистого циліндра 21 з потовщенням ущільнювача 22, завуженим вхідним кінцем 23, отвором 24, фланцем 25. Втулка ущільнювача 20 може бути забезпечена клапанним елементом 26, який перекриває отвір 24. Збірку і використання укупорочного пристрою здійснюють таким чином. На зливну втулку 13 зверху до самого упору нагвинчують внутрішній ковпачок 4, при цьому виступ ущільнювача 6 закриває зверху виливний отвір 16, а кільцевий буртик 18 зливної втулки входить в зачеплення з кільцевим буртиком 12 внутрішньої втулки, не руйнуючи при цьому перемички 8. Потім внутрішній ковпачок 4 разом із зливною втулкою 13 знизу вставляють в зовнішній ковпачок 1, при цьому подовжні виступи 11 входять в зачеплення з подовжніми ребрами 2, а кільцеві виступи 3 зовнішнього ковпачка 1 входить в зачеплення з кільцевими виступами 11 ковпачка 4, забезпечуючи при цьому фіксацію деталей в осьовому напрямі. При цьому верхній торець ковпачка 4 стикається з наполегливими поверхнями подовжніх ступінчастих ребер 2 в місці утворення рівня. Виконання подовжніх ребер 3 ступінчастими дозволяє їм виконувати подвійну функцію фіксації деталей в осьовому і радіальному напрямі. Після цього в зливну втулку 14 знизу до упору вставляють втулку ущільнювача 19 разом з клапанним елементом 26. У зібраному стані закупорювальний пристрій із зусиллям насаджують на горловину пляшки, заповнену алкогольною продукцією. В результаті засоби фіксації 19 зливної втулки 13 взаємодіють у відповідь з засобами віночка пляшки (на фіг. не показані) для радіальної і осьової фіксації на ній. Виконання втулки ущільнювача 20 з потовщенням 22 забезпечує герметичність посадки її в горловині пляшки. При відкритті пляшки зовнішній ковпачок 1 разом з внутрішнім ковпачком 5 відгвинчують, і при їх підйомі відбувається відрив запобіжного кільця 7 по ослаблених перемичках 8 за рахунок взаємодії кільцевих буртиків зливної втулки 13 і внутрішнього ковпачка 4, що свідчить про перший розтин закупорювального пристрою. При виконанні одного або декількох подовжніх розрізів 9 запобіжне кільце розділяється на дві або декілька частин. Внутрішній ковпачок 4 сполучений із зовнішнім ковпачком 1 таким чином, що забезпечується можливість збереження видимої ділянки запобіжного кільця, як до першого розтину, так і після повторного закриття. Злив рідини здійснюється через отвір 24 по прохідних каналах 17 зливної втулки 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Захисна кришка для пляшки, що містить зовнішній ковпачок з подовжніми ребрами, внутрішній ковпачок, виконаний з різьбленням на внутрішній бічній поверхні і забезпечений запобіжним кільцем за допомогою ослаблених перемичок в нижньому торці, зливну втулку з різьбленням на зовнішній поверхні і із засобами кріплення до шийки пляшки, сполучену з внутрішнім ковпачком, втулку ущільнювача, що контактує із зливною втулкою, пристосовану для установки в горловину пляшки, а також засобу фіксації зовнішнього ковпачка з внутрішнім ковпачком, яка відрізняється тим, що подовжні ребра виконані ступінчастими, а засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком виконані у вигляді кільцевих виступів на зовнішній поверхні внутрішнього ковпачка і внутрішньої поверхні зовнішнього ковпачка, при цьому 2 UA 72262 U 5 зовнішній ковпачок сполучений з внутрішнім ковпачком з можливістю забезпечення видимої ділянки запобіжного кільця. 2. Захисна кришка за п. 1, яка відрізняється тим, що втулка ущільнювача може містити дозуючий клапан. 3. Захисна кришка за п. 1, яка відрізняється тим, що зовнішній ковпачок виконаний з пластмаси. 3 UA 72262 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
