Термінал для продажу залізничних квитків
Формула / Реферат

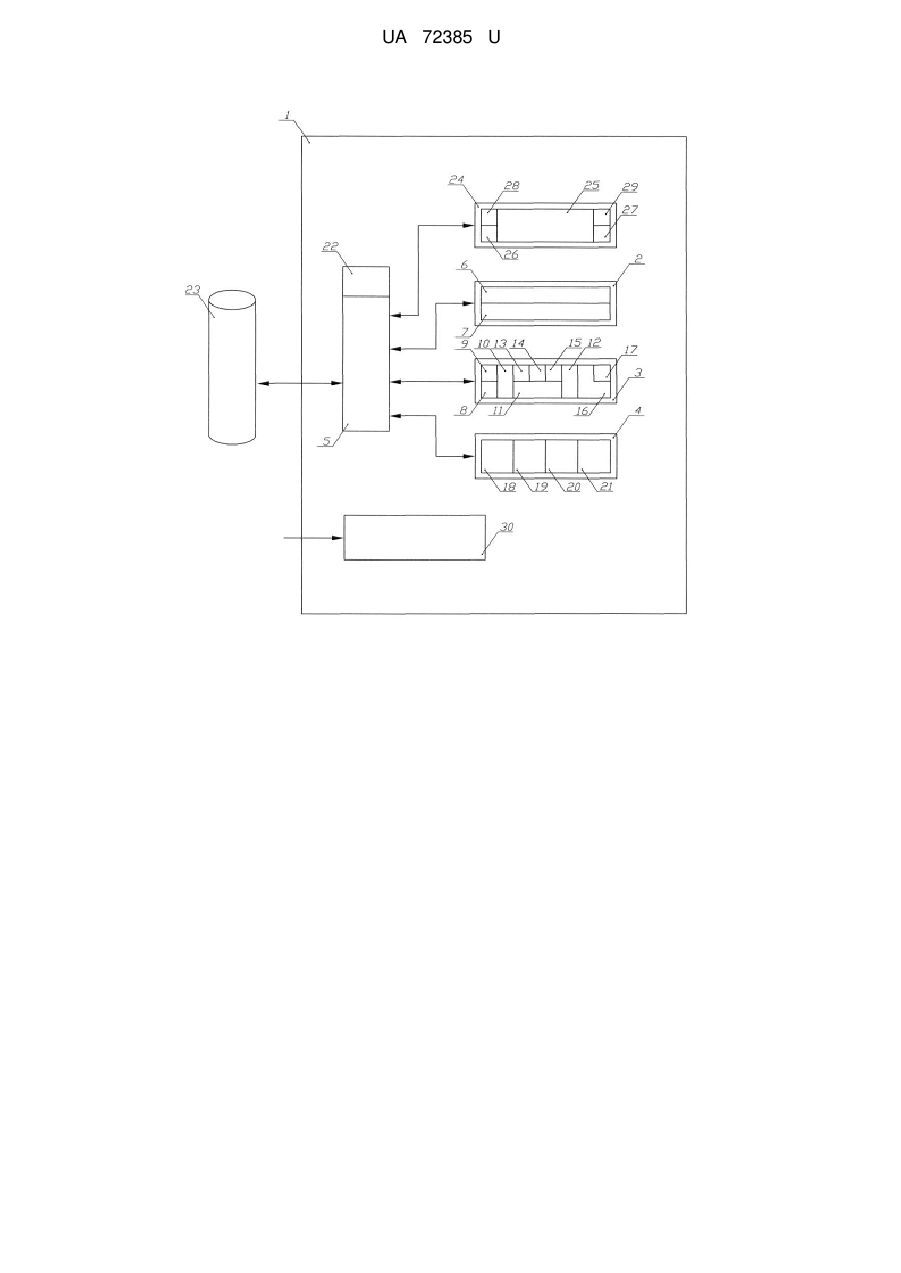

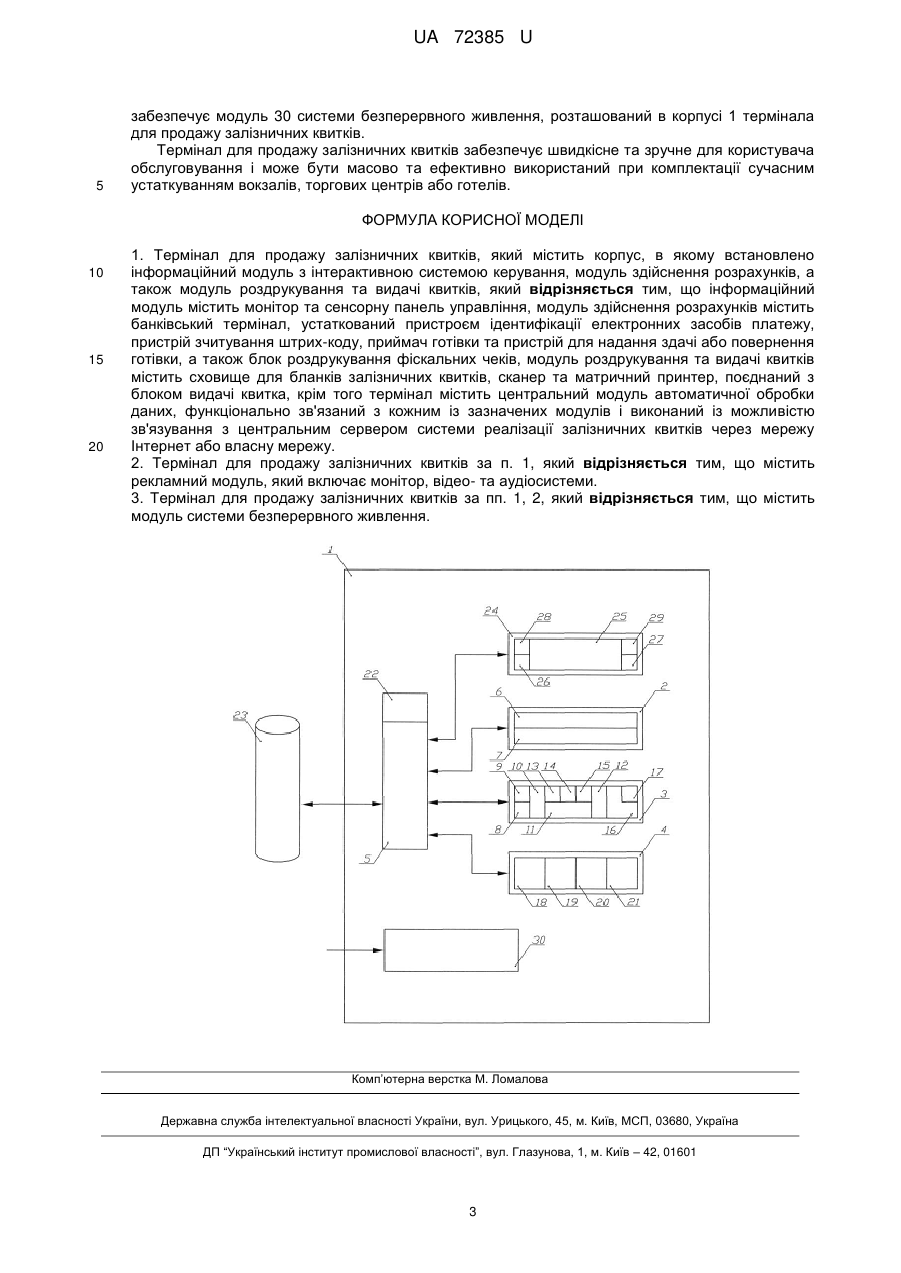

1. Термінал для продажу залізничних квитків, який містить корпус, в якому встановлено інформаційний модуль з інтерактивною системою керування, модуль здійснення розрахунків, а також модуль роздрукування та видачі квитків, який відрізняється тим, що інформаційний модуль містить монітор та сенсорну панель управління, модуль здійснення розрахунків містить банківський термінал, устаткований пристроєм ідентифікації електронних засобів платежу, пристрій зчитування штрих-коду, приймач готівки та пристрій для надання здачі або повернення готівки, а також блок роздрукування фіскальних чеків, модуль роздрукування та видачі квитків містить сховище для бланків залізничних квитків, сканер та матричний принтер, поєднаний з блоком видачі квитка, крім того термінал містить центральний модуль автоматичної обробки даних, функціонально зв'язаний з кожним із зазначених модулів і виконаний із можливістю зв'язування з центральним сервером системи реалізації залізничних квитків через мережу Інтернет або власну мережу.
2. Термінал для продажу залізничних квитків за п. 1, який відрізняється тим, що містить рекламний модуль, який включає монітор, відео- та аудіосистеми.
3. Термінал для продажу залізничних квитків за пп. 1, 2, який відрізняється тим, що містить модуль системи безперервного живлення.
Текст

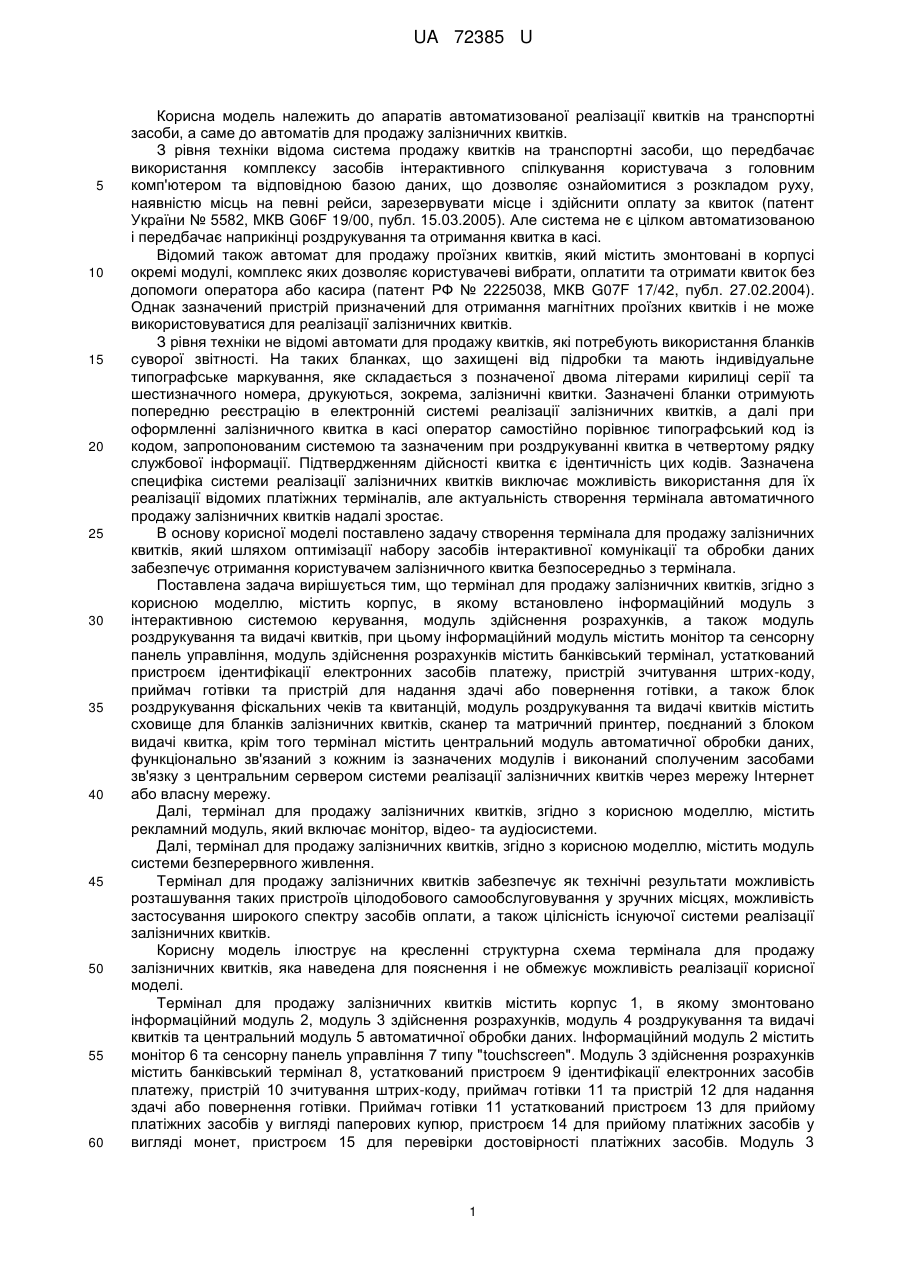

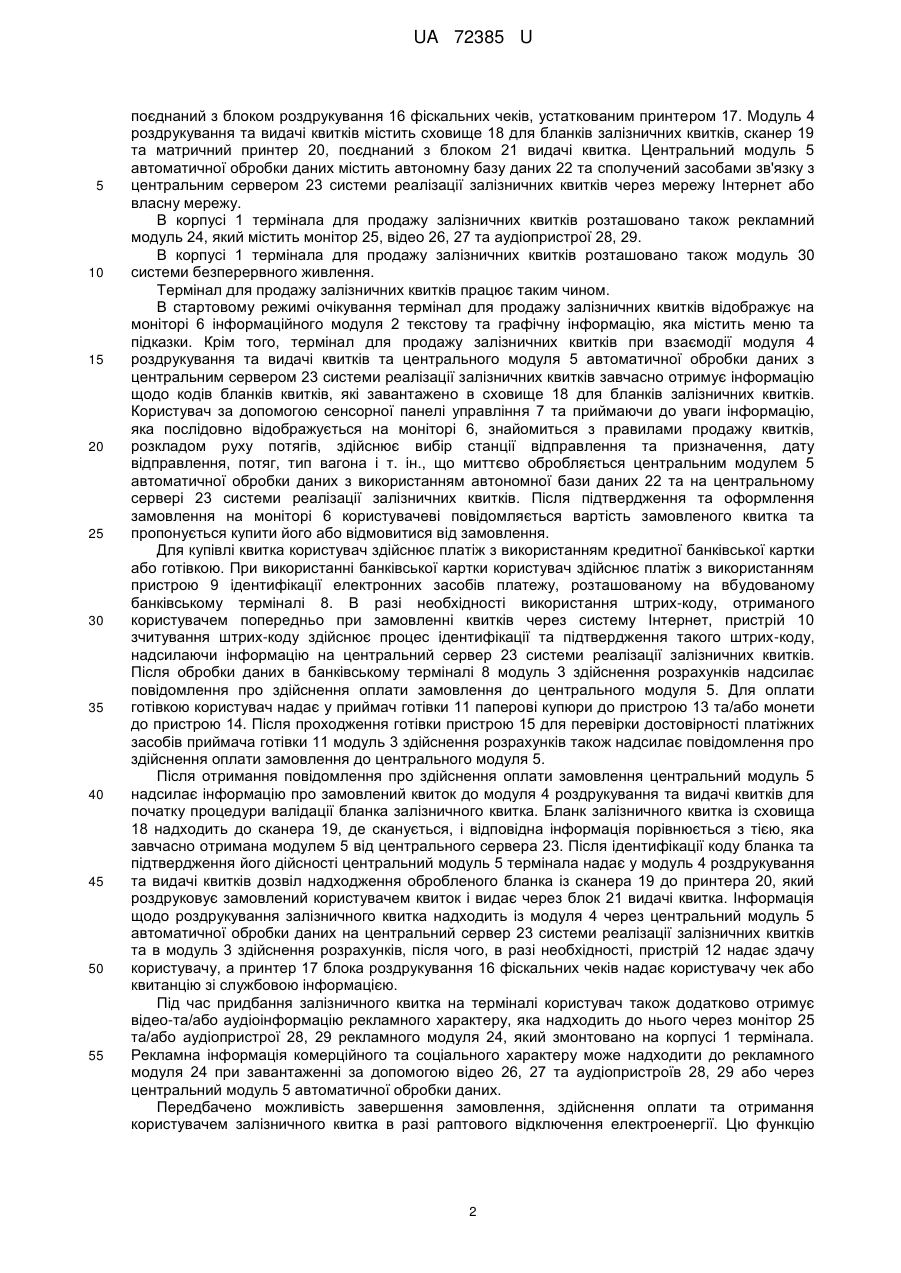

Реферат: UA 72385 U UA 72385 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до апаратів автоматизованої реалізації квитків на транспортні засоби, а саме до автоматів для продажу залізничних квитків. З рівня техніки відома система продажу квитків на транспортні засоби, що передбачає використання комплексу засобів інтерактивного спілкування користувача з головним комп'ютером та відповідною базою даних, що дозволяє ознайомитися з розкладом руху, наявністю місць на певні рейси, зарезервувати місце і здійснити оплату за квиток (патент України № 5582, МКВ G06F 19/00, публ. 15.03.2005). Але система не є цілком автоматизованою і передбачає наприкінці роздрукування та отримання квитка в касі. Відомий також автомат для продажу проїзних квитків, який містить змонтовані в корпусі окремі модулі, комплекс яких дозволяє користувачеві вибрати, оплатити та отримати квиток без допомоги оператора або касира (патент РФ № 2225038, МКВ G07F 17/42, публ. 27.02.2004). Однак зазначений пристрій призначений для отримання магнітних проїзних квитків і не може використовуватися для реалізації залізничних квитків. З рівня техніки не відомі автомати для продажу квитків, які потребують використання бланків суворої звітності. На таких бланках, що захищені від підробки та мають індивідуальне типографське маркування, яке складається з позначеної двома літерами кирилиці серії та шестизначного номера, друкуються, зокрема, залізничні квитки. Зазначені бланки отримують попередню реєстрацію в електронній системі реалізації залізничних квитків, а далі при оформленні залізничного квитка в касі оператор самостійно порівнює типографський код із кодом, запропонованим системою та зазначеним при роздрукуванні квитка в четвертому рядку службової інформації. Підтвердженням дійсності квитка є ідентичність цих кодів. Зазначена специфіка системи реалізації залізничних квитків виключає можливість використання для їх реалізації відомих платіжних терміналів, але актуальність створення термінала автоматичного продажу залізничних квитків надалі зростає. В основу корисної моделі поставлено задачу створення термінала для продажу залізничних квитків, який шляхом оптимізації набору засобів інтерактивної комунікації та обробки даних забезпечує отримання користувачем залізничного квитка безпосередньо з термінала. Поставлена задача вирішується тим, що термінал для продажу залізничних квитків, згідно з корисною моделлю, містить корпус, в якому встановлено інформаційний модуль з інтерактивною системою керування, модуль здійснення розрахунків, а також модуль роздрукування та видачі квитків, при цьому інформаційний модуль містить монітор та сенсорну панель управління, модуль здійснення розрахунків містить банківський термінал, устаткований пристроєм ідентифікації електронних засобів платежу, пристрій зчитування штрих-коду, приймач готівки та пристрій для надання здачі або повернення готівки, а також блок роздрукування фіскальних чеків та квитанцій, модуль роздрукування та видачі квитків містить сховище для бланків залізничних квитків, сканер та матричний принтер, поєднаний з блоком видачі квитка, крім того термінал містить центральний модуль автоматичної обробки даних, функціонально зв'язаний з кожним із зазначених модулів і виконаний сполученим засобами зв'язку з центральним сервером системи реалізації залізничних квитків через мережу Інтернет або власну мережу. Далі, термінал для продажу залізничних квитків, згідно з корисною моделлю, містить рекламний модуль, який включає монітор, відео- та аудіосистеми. Далі, термінал для продажу залізничних квитків, згідно з корисною моделлю, містить модуль системи безперервного живлення. Термінал для продажу залізничних квитків забезпечує як технічні результати можливість розташування таких пристроїв цілодобового самообслуговування у зручних місцях, можливість застосування широкого спектру засобів оплати, а також цілісність існуючої системи реалізації залізничних квитків. Корисну модель ілюструє на кресленні структурна схема термінала для продажу залізничних квитків, яка наведена для пояснення і не обмежує можливість реалізації корисної моделі. Термінал для продажу залізничних квитків містить корпус 1, в якому змонтовано інформаційний модуль 2, модуль 3 здійснення розрахунків, модуль 4 роздрукування та видачі квитків та центральний модуль 5 автоматичної обробки даних. Інформаційний модуль 2 містить монітор 6 та сенсорну панель управління 7 типу "touchscreen". Модуль 3 здійснення розрахунків містить банківський термінал 8, устаткований пристроєм 9 ідентифікації електронних засобів платежу, пристрій 10 зчитування штрих-коду, приймач готівки 11 та пристрій 12 для надання здачі або повернення готівки. Приймач готівки 11 устаткований пристроєм 13 для прийому платіжних засобів у вигляді паперових купюр, пристроєм 14 для прийому платіжних засобів у вигляді монет, пристроєм 15 для перевірки достовірності платіжних засобів. Модуль 3 1 UA 72385 U 5 10 15 20 25 30 35 40 45 50 55 поєднаний з блоком роздрукування 16 фіскальних чеків, устаткованим принтером 17. Модуль 4 роздрукування та видачі квитків містить сховище 18 для бланків залізничних квитків, сканер 19 та матричний принтер 20, поєднаний з блоком 21 видачі квитка. Центральний модуль 5 автоматичної обробки даних містить автономну базу даних 22 та сполучений засобами зв'язку з центральним сервером 23 системи реалізації залізничних квитків через мережу Інтернет або власну мережу. В корпусі 1 термінала для продажу залізничних квитків розташовано також рекламний модуль 24, який містить монітор 25, відео 26, 27 та аудіопристрої 28, 29. В корпусі 1 термінала для продажу залізничних квитків розташовано також модуль 30 системи безперервного живлення. Термінал для продажу залізничних квитків працює таким чином. В стартовому режимі очікування термінал для продажу залізничних квитків відображує на моніторі 6 інформаційного модуля 2 текстову та графічну інформацію, яка містить меню та підказки. Крім того, термінал для продажу залізничних квитків при взаємодії модуля 4 роздрукування та видачі квитків та центрального модуля 5 автоматичної обробки даних з центральним сервером 23 системи реалізації залізничних квитків завчасно отримує інформацію щодо кодів бланків квитків, які завантажено в сховище 18 для бланків залізничних квитків. Користувач за допомогою сенсорної панелі управління 7 та приймаючи до уваги інформацію, яка послідовно відображується на моніторі 6, знайомиться з правилами продажу квитків, розкладом руху потягів, здійснює вибір станції відправлення та призначення, дату відправлення, потяг, тип вагона і т. ін., що миттєво обробляється центральним модулем 5 автоматичної обробки даних з використанням автономної бази даних 22 та на центральному сервері 23 системи реалізації залізничних квитків. Після підтвердження та оформлення замовлення на моніторі 6 користувачеві повідомляється вартість замовленого квитка та пропонується купити його або відмовитися від замовлення. Для купівлі квитка користувач здійснює платіж з використанням кредитної банківської картки або готівкою. При використанні банківської картки користувач здійснює платіж з використанням пристрою 9 ідентифікації електронних засобів платежу, розташованому на вбудованому банківському терміналі 8. В разі необхідності використання штрих-коду, отриманого користувачем попередньо при замовленні квитків через систему Інтернет, пристрій 10 зчитування штрих-коду здійснює процес ідентифікації та підтвердження такого штрих-коду, надсилаючи інформацію на центральний сервер 23 системи реалізації залізничних квитків. Після обробки даних в банківському терміналі 8 модуль 3 здійснення розрахунків надсилає повідомлення про здійснення оплати замовлення до центрального модуля 5. Для оплати готівкою користувач надає у приймач готівки 11 паперові купюри до пристрою 13 та/або монети до пристрою 14. Після проходження готівки пристрою 15 для перевірки достовірності платіжних засобів приймача готівки 11 модуль 3 здійснення розрахунків також надсилає повідомлення про здійснення оплати замовлення до центрального модуля 5. Після отримання повідомлення про здійснення оплати замовлення центральний модуль 5 надсилає інформацію про замовлений квиток до модуля 4 роздрукування та видачі квитків для початку процедури валідації бланка залізничного квитка. Бланк залізничного квитка із сховища 18 надходить до сканера 19, де сканується, і відповідна інформація порівнюється з тією, яка завчасно отримана модулем 5 від центрального сервера 23. Після ідентифікації коду бланка та підтвердження його дійсності центральний модуль 5 термінала надає у модуль 4 роздрукування та видачі квитків дозвіл надходження обробленого бланка із сканера 19 до принтера 20, який роздруковує замовлений користувачем квиток і видає через блок 21 видачі квитка. Інформація щодо роздрукування залізничного квитка надходить із модуля 4 через центральний модуль 5 автоматичної обробки даних на центральний сервер 23 системи реалізації залізничних квитків та в модуль 3 здійснення розрахунків, після чого, в разі необхідності, пристрій 12 надає здачу користувачу, а принтер 17 блока роздрукування 16 фіскальних чеків надає користувачу чек або квитанцію зі службовою інформацією. Під час придбання залізничного квитка на терміналі користувач також додатково отримує відео-та/або аудіоінформацію рекламного характеру, яка надходить до нього через монітор 25 та/або аудіопристрої 28, 29 рекламного модуля 24, який змонтовано на корпусі 1 термінала. Рекламна інформація комерційного та соціального характеру може надходити до рекламного модуля 24 при завантаженні за допомогою відео 26, 27 та аудіопристроїв 28, 29 або через центральний модуль 5 автоматичної обробки даних. Передбачено можливість завершення замовлення, здійснення оплати та отримання користувачем залізничного квитка в разі раптового відключення електроенергії. Цю функцію 2 UA 72385 U 5 забезпечує модуль 30 системи безперервного живлення, розташований в корпусі 1 термінала для продажу залізничних квитків. Термінал для продажу залізничних квитків забезпечує швидкісне та зручне для користувача обслуговування і може бути масово та ефективно використаний при комплектації сучасним устаткуванням вокзалів, торгових центрів або готелів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Термінал для продажу залізничних квитків, який містить корпус, в якому встановлено інформаційний модуль з інтерактивною системою керування, модуль здійснення розрахунків, а також модуль роздрукування та видачі квитків, який відрізняється тим, що інформаційний модуль містить монітор та сенсорну панель управління, модуль здійснення розрахунків містить банківський термінал, устаткований пристроєм ідентифікації електронних засобів платежу, пристрій зчитування штрих-коду, приймач готівки та пристрій для надання здачі або повернення готівки, а також блок роздрукування фіскальних чеків, модуль роздрукування та видачі квитків містить сховище для бланків залізничних квитків, сканер та матричний принтер, поєднаний з блоком видачі квитка, крім того термінал містить центральний модуль автоматичної обробки даних, функціонально зв'язаний з кожним із зазначених модулів і виконаний із можливістю зв'язування з центральним сервером системи реалізації залізничних квитків через мережу Інтернет або власну мережу. 2. Термінал для продажу залізничних квитків за п. 1, який відрізняється тим, що містить рекламний модуль, який включає монітор, відео- та аудіосистеми. 3. Термінал для продажу залізничних квитків за пп. 1, 2, який відрізняється тим, що містить модуль системи безперервного живлення. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюTerminal for railway ticket sale
Автори англійськоюArtemenko Sergey
Назва патенту російськоюТерминал для продажи железнодорожных билетов
Автори російськоюАртеменко Сергей
МПК / Мітки
МПК: G07B 11/00, G07B 1/00
Мітки: квитків, залізничних, термінал, продажу
