Радіально-поршнева об’ємна машина

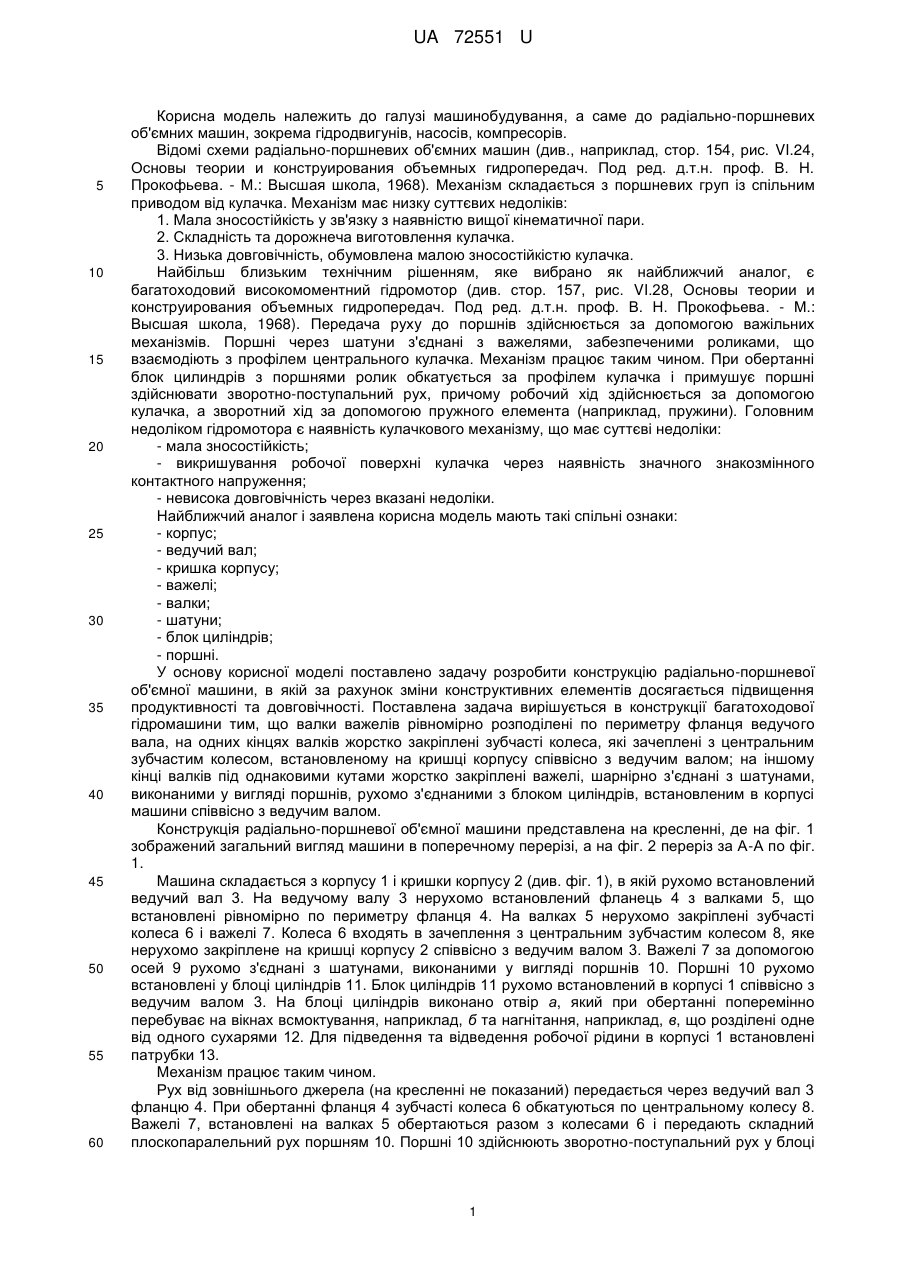

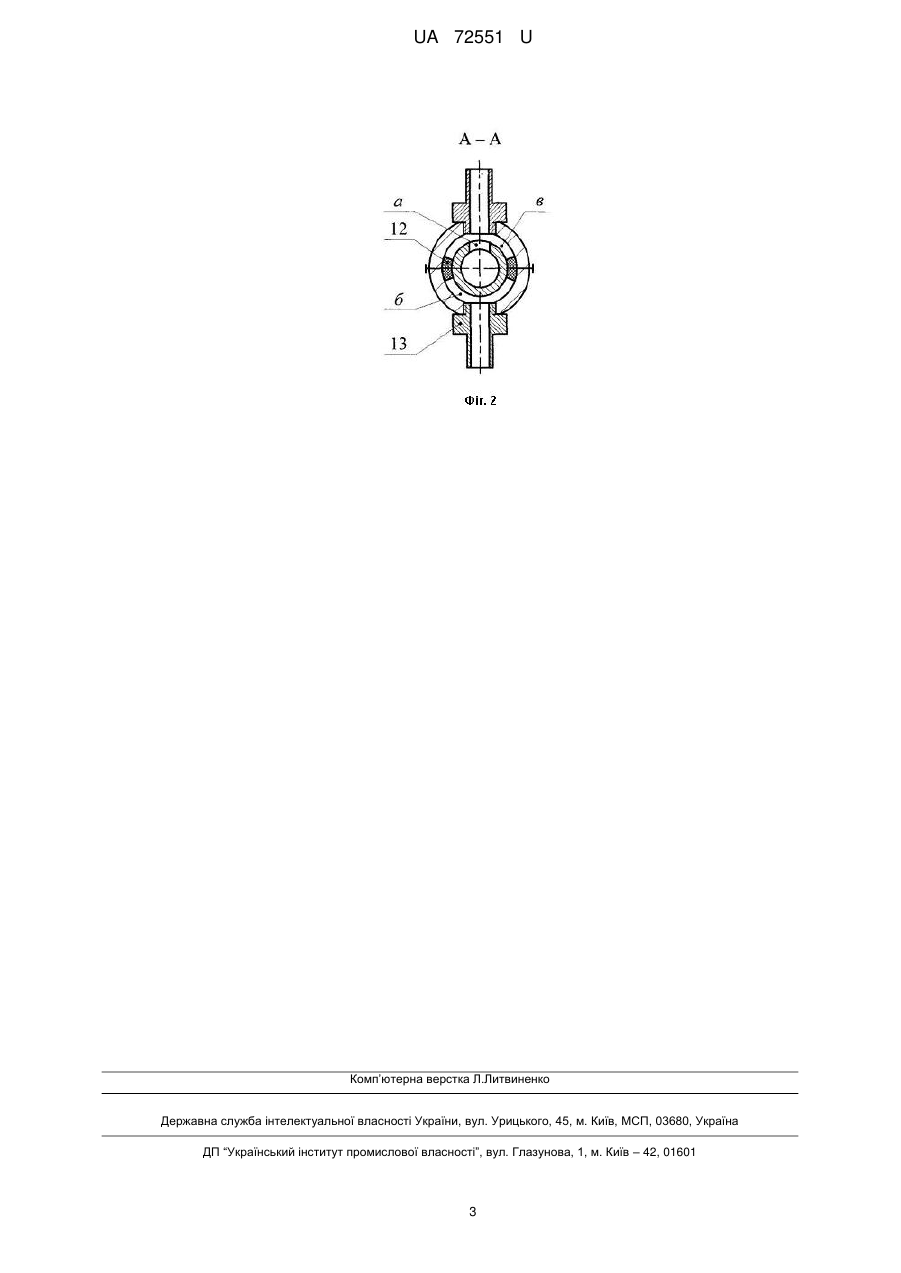

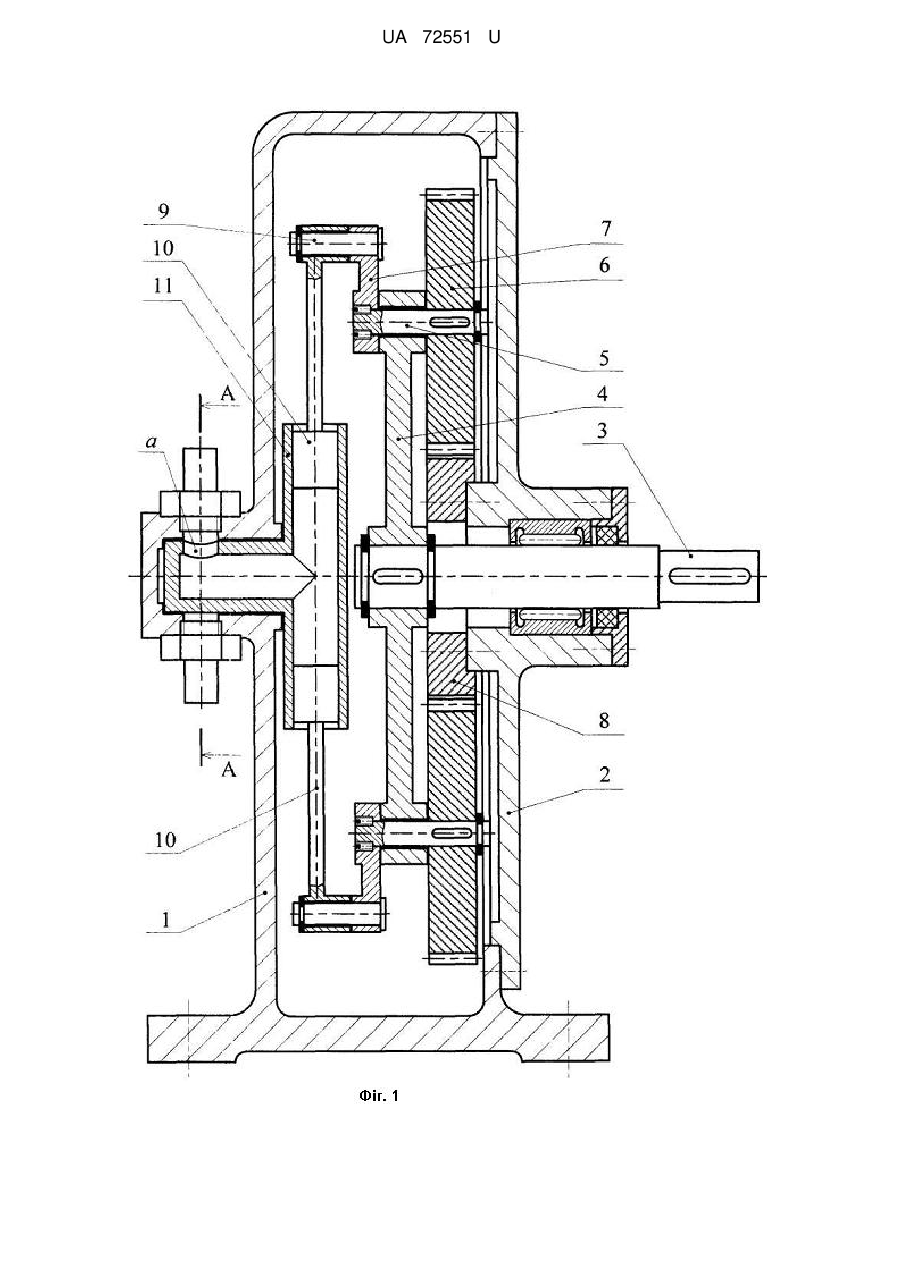

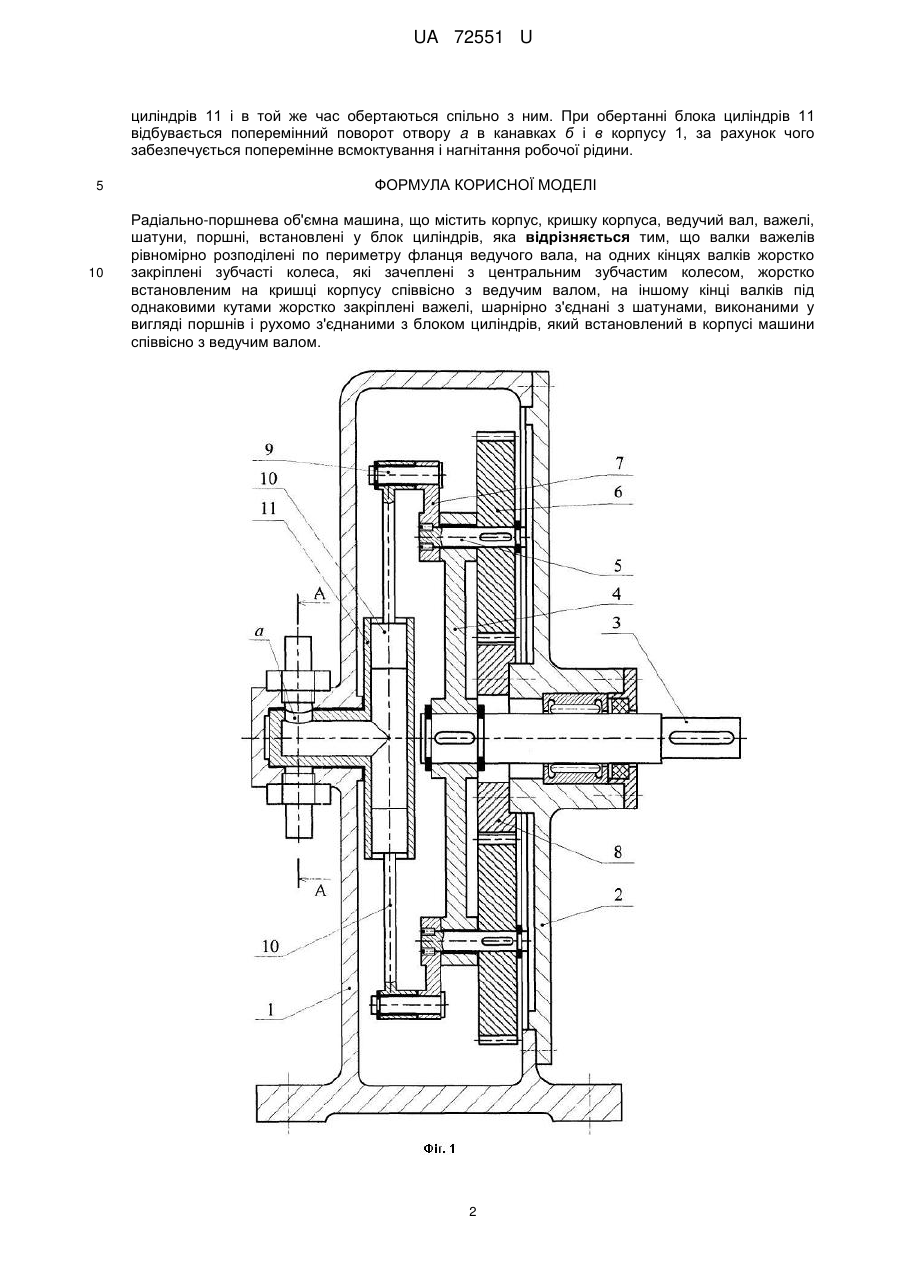

Реферат: UA 72551 U UA 72551 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до радіально-поршневих об'ємних машин, зокрема гідродвигунів, насосів, компресорів. Відомі схеми радіально-поршневих об'ємних машин (див., наприклад, стор. 154, рис. VI.24, Основы теории и конструирования объемных гидропередач. Под ред. д.т.н. проф. В. Н. Прокофьева. - М.: Высшая школа, 1968). Механізм складається з поршневих груп із спільним приводом від кулачка. Механізм має низку суттєвих недоліків: 1. Мала зносостійкість у зв'язку з наявністю вищої кінематичної пари. 2. Складність та дорожнеча виготовлення кулачка. 3. Низька довговічність, обумовлена малою зносостійкістю кулачка. Найбільш близьким технічним рішенням, яке вибрано як найближчий аналог, є багатоходовий високомоментний гідромотор (див. стор. 157, рис. VI.28, Основы теории и конструирования объемных гидропередач. Под ред. д.т.н. проф. В. Н. Прокофьева. - М.: Высшая школа, 1968). Передача руху до поршнів здійснюється за допомогою важільних механізмів. Поршні через шатуни з'єднані з важелями, забезпеченими роликами, що взаємодіють з профілем центрального кулачка. Механізм працює таким чином. При обертанні блок цилиндрів з поршнями ролик обкатується за профілем кулачка і примушує поршні здійснювати зворотно-поступальний рух, причому робочий хід здійснюється за допомогою кулачка, а зворотний хід за допомогою пружного елемента (наприклад, пружини). Головним недоліком гідромотора є наявність кулачкового механізму, що має суттєві недоліки: - мала зносостійкість; - викришування робочої поверхні кулачка через наявність значного знакозмінного контактного напруження; - невисока довговічність через вказані недоліки. Найближчий аналог і заявлена корисна модель мають такі спільні ознаки: - корпус; - ведучий вал; - кришка корпусу; - важелі; - валки; - шатуни; - блок циліндрів; - поршні. У основу корисної моделі поставлено задачу розробити конструкцію радіально-поршневої об'ємної машини, в якій за рахунок зміни конструктивних елементів досягається підвищення продуктивності та довговічності. Поставлена задача вирішується в конструкції багатоходової гідромашини тим, що валки важелів рівномірно розподілені по периметру фланця ведучого вала, на одних кінцях валків жорстко закріплені зубчасті колеса, які зачеплені з центральним зубчастим колесом, встановленому на кришці корпусу співвісно з ведучим валом; на іншому кінці валків під однаковими кутами жорстко закріплені важелі, шарнірно з'єднані з шатунами, виконаними у вигляді поршнів, рухомо з'єднаними з блоком циліндрів, встановленим в корпусі машини співвісно з ведучим валом. Конструкція радіально-поршневої об'ємної машини представлена на кресленні, де на фіг. 1 зображений загальний вигляд машини в поперечному перерізі, а на фіг. 2 переріз за А-А по фіг. 1. Машина складається з корпусу 1 і кришки корпусу 2 (див. фіг. 1), в якій рухомо встановлений ведучий вал 3. На ведучому валу 3 нерухомо встановлений фланець 4 з валками 5, що встановлені рівномірно по периметру фланця 4. На валках 5 нерухомо закріплені зубчасті колеса 6 і важелі 7. Колеса 6 входять в зачеплення з центральним зубчастим колесом 8, яке нерухомо закріплене на кришці корпусу 2 співвісно з ведучим валом 3. Важелі 7 за допомогою осей 9 рухомо з'єднані з шатунами, виконаними у вигляді поршнів 10. Поршні 10 рухомо встановлені у блоці циліндрів 11. Блок циліндрів 11 рухомо встановлений в корпусі 1 співвісно з ведучим валом 3. На блоці циліндрів виконано отвір а, який при обертанні поперемінно перебуває на вікнах всмоктування, наприклад, б та нагнітання, наприклад, в, що розділені одне від одного сухарями 12. Для підведення та відведення робочої рідини в корпусі 1 встановлені патрубки 13. Механізм працює таким чином. Рух від зовнішнього джерела (на кресленні не показаний) передається через ведучий вал 3 фланцю 4. При обертанні фланця 4 зубчасті колеса 6 обкатуються по центральному колесу 8. Важелі 7, встановлені на валках 5 обертаються разом з колесами 6 і передають складний плоскопаралельний рух поршням 10. Поршні 10 здійснюють зворотно-поступальний рух у блоці 1 UA 72551 U циліндрів 11 і в той же час обертаються спільно з ним. При обертанні блока циліндрів 11 відбувається поперемінний поворот отвору a в канавках б і в корпусу 1, за рахунок чого забезпечується поперемінне всмоктування і нагнітання робочої рідини. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Радіально-поршнева об'ємна машина, що містить корпус, кришку корпуса, ведучий вал, важелі, шатуни, поршні, встановлені у блок циліндрів, яка відрізняється тим, що валки важелів рівномірно розподілені по периметру фланця ведучого вала, на одних кінцях валків жорстко закріплені зубчасті колеса, які зачеплені з центральним зубчастим колесом, жорстко встановленим на кришці корпусу співвісно з ведучим валом, на іншому кінці валків під однаковими кутами жорстко закріплені важелі, шарнірно з'єднані з шатунами, виконаними у вигляді поршнів і рухомо з'єднаними з блоком циліндрів, який встановлений в корпусі машини співвісно з ведучим валом. 2 UA 72551 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
