Помножувач індуктивності на l-негатроні
Номер патенту: 52767
Опубліковано: 10.09.2010
Автори: Ліщинська Людмила Броніславівна, Філинюк Микола Антонович, Лазарєв Олександр Олександрович, Войцеховська Олена Валеріївна
Формула / Реферат
Помножувач індуктивності на L-негатроні, що містить перетворювану котушку індуктивності, загальну шину, який відрізняється тим, що введено два резистори, другу котушку індуктивності, операційний підсилювач, неінвертуючий вхід якого з'єднано з першою вихідною клемою, перетворюваною котушкою індуктивності та через другу котушку індуктивності з виходом операційного підсилювача та другим резистором, інвертуючий вхід операційного підсилювача через перший резистор з'єднано з загальною шиною, другою вихідною клемою і перетворюваною котушкою індуктивності та через другий резистор - з виходом операційного підсилювача.
Текст

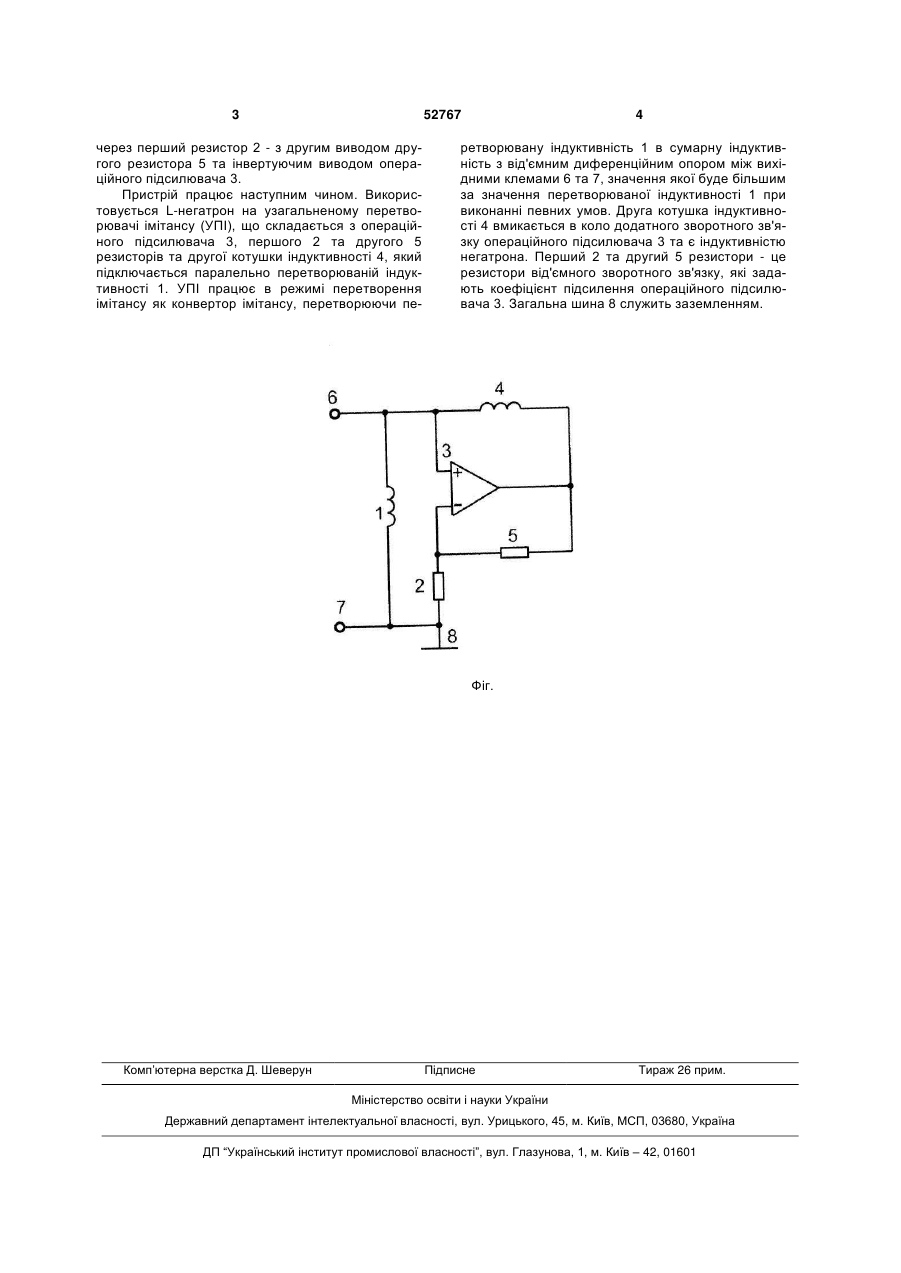

Помножувач індуктивності на L-негатроні, що містить перетворювану котушку індуктивності, за 3 52767 через перший резистор 2 - з другим виводом другого резистора 5 та інвертуючим виводом операційного підсилювача 3. Пристрій працює наступним чином. Використовується L-негатрон на узагальненому перетворювачі імітансу (УПІ), що складається з операційного підсилювача 3, першого 2 та другого 5 резисторів та другої котушки індуктивності 4, який підключається паралельно перетворюваній індуктивності 1. УПІ працює в режимі перетворення імітансу як конвертор імітансу, перетворюючи пе 4 ретворювану індуктивність 1 в сумарну індуктивність з від'ємним диференційним опором між вихідними клемами 6 та 7, значення якої буде більшим за значення перетворюваної індуктивності 1 при виконанні певних умов. Друга котушка індуктивності 4 вмикається в коло додатного зворотного зв'язку операційного підсилювача 3 та є індуктивністю негатрона. Перший 2 та другий 5 резистори - це резистори від'ємного зворотного зв'язку, які задають коефіцієнт підсилення операційного підсилювача 3. Загальна шина 8 служить заземленням. Фіг. Комп’ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultiplier circuit on l-negatron
Автори англійськоюVoitsekhovska Olena Valeriivna, Lazarev Oleksandr Oleksandrovych, Lischynska Liudmyla Bronislavivna, Filyniuk Mykola Antonovych
Назва патенту російськоюУмножитель индуктивности на l-негатроне
Автори російськоюВойцеховская Елена Валериевна, Лазарев Александр Александрович, Лищинская Людмила Брониславовна, Филинюк Николай Антонович
МПК / Мітки
МПК: H03H 3/00
Мітки: l-негатроні, помножувач, індуктивності
