Автоматизований апарат для локальної увч-гіпертермії

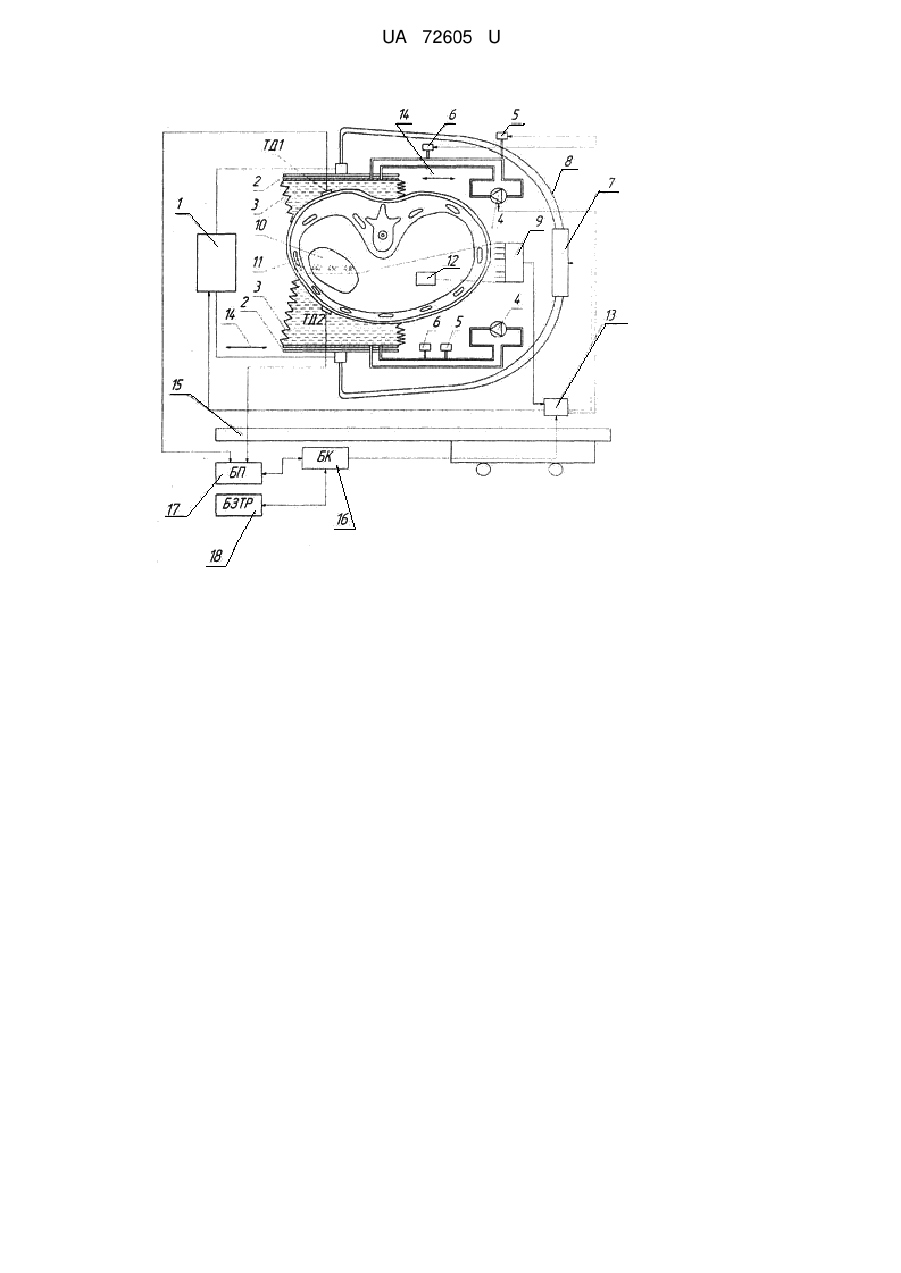

Реферат: Автоматизований апарат для локальної УВЧ-гіпертермії містить генератор УВЧ-поля і підключені до нього, щонайменше, два електроди, кожен з яких забезпечений аплікатором, виконаним у вигляді сильфона, що має еластичну робочу стінку і заповнений рідким діелектриком, засоби для орієнтації електродів і подачі рідкого діелектрика, систему управління генератором УВЧ-поля, голчасті термодатчики з багатоканальним термометричним приладом, систему відображення та документування інформації, скануючий електромеханічний привід, термостатом з можливістю автоматичного регулювання температури, мобільний гіпертермічний стіл для пацієнта і еластичний катетер з гнучким термодатчиком, термостат, при цьому катетер заповнений електропровідною рідиною, температуру регулюють в діапазоні від 2 до 45 °C. Апарат додатково містить блоки керування, порівняння, задання температурних режимів, зв'язаних між собою. Блок керування з'єднаний з системою керування, відображення та документування інформації, а блок порівняння під'єднаний до термодатчиків, встановлених на поверхні кожного аплікатора. UA 72605 U (12) UA 72605 U UA 72605 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, фізіотерапевтичних і апаратів УВЧ-терапії, а саме до пристроїв для локальної гіпертермії злоякісних пухлин. Відомий патент [Патент на винахід RU № 2372116 МІІК А61N 5/01, А61В 18/12, А61F 7/12, Устройство для локальной УВЧ-гипертермии// Лопатин В.Ф., Цыб А.Ф., опубл. 10.11.2009] Пристрій містить генератор УВЧ-поля і підключені до нього щонайменше два електроди, кожен з яких забезпечений аплікатором, виконаним у вигляді сильфона, що містить еластичну робочу стінку і заповнений рідким діелектриком, засоби для орієнтації електродів і подачі рідкого діелектрика, систему управління генератором УВЧ-поля, голчасті термодатчики з восьмиканальним термометричною приладом, систему відображення та документування інформації, скануючий електромеханічний привід, термостат, гіпертермічний стіл для пацієнта з еластичним катетером і термодатчиком. Недоліком даного пристрою є велика ймовірність появи "гарячих точок", що сигналізують про ризик термічного пошкодження здорових тканин до досягнення в пухлині гіпертермічної температури - 41-45 °C, і утруднений нагрів пухлин внутрішніх порожнистих органів до гіпертермічних температур. Задачею корисної моделі є автоматизація процесу фізіотерапевтичної процедури з контролем температурного стану біологічної тканини. Поставлена задача досягається тим, що автоматизований апарат для локальної УВЧгіпертермії, додатково містить блоки керування, порівняння, задания температурних режимів, зв'язаних між собою, причому блок керування з'єднаний з системою керування, відображення та документування інформації, а блок порівняння під'єднаний до термодатчиків встановлених на поверхні кожного аплікатора. Пристрій містить генератор УВЧ-поля і підключені до нього щонайменше два електроди, кожен з яких забезпечений аплікатором, виконаним у вигляді сильфона, що містить еластичну робочу стінку і заповнений рідким діелектриком, засоби для орієнтації електродів і подачі рідкого діелектрика, систему управління генератором УВЧ-поля, голчасті термодатчики з восьмиканальним термометричною приладом, систему відображення та документування інформації. Пристрій забезпечений також скануючим електромеханічним приводом, термостатом з можливістю автоматичного регулювання температури, мобільним гіпертермічним столом для пацієнта і еластичним катетером з гнучким термодатчиком, термостатом, при цьому катетер заповнений електропровідною рідиною. Пристрій для локальної УВЧ гіпертермії працює наступним чином (креслення). Генератор (1) УВЧ поля з узгоджуючим блоком і електродні пластини (2) складають систему генератора (СГ), яка має прямий і зворотний зв'язок з СУОДІ (13), а також пов'язана електричним полем з розташованої в легенях (11) пухлиною (10) з голчастим ТД від восьмиканального термометричної приладу (9), і з еластичним катетером (12), заповненим електропровідною рідиною і пов'язаним з термометричною приладом (9) гнучким волоконнооптичним ТД. Аплікатори (3), електронасоси (4), ємності (5) з залізниць, термостати (6) складають двоконтурну систему циркуляції (СЦ) рідкого діелектрика, яка управляється СУОДІ (13) і передає їй інформацію. Електромеханічний привід (7), скоба (8) з електродотримачами складають систему орієнтації електродів (ШОЕ), яка управляється СУВДІ (13) і переміщує електроди вперед-назад (14), вгору-вниз. Мобільний гіпертермічний стіл (15) призначений для розміщення пацієнта і його переміщення в рентгенологічний кабінет для контрольованого введення ТД в тканини (включаючи пухлинну) і порожнисті органи і подальшого переміщення пацієнта па цьому столі до ШОЕ для розміщення області тіла з пухлиною в міжелектродному просторі і переміщення тіла пацієнта вгору-вниз. Блок керування (БК) 16 під'єднаний до системи управління, відображення та документування інформації (СУВДІ) і зв'язаний з блоком порівняння (БП) 17 та блоком задання температурних режимів (БЗТР) 18. Блок порівняння 17 під'єднаний до термодатчиків ТД1 і ТД2, встановлених на поверхні кожного аплікатора. Пацієнт вкладається на мобільний стіл (15); один з голчастих термодатчиків (ТД) термовимірюючого приладу (9) вводиться в пухлину (10), один гнучкий ТД вмонтований в гнучкий еластичний катетер (12), катетер встановлюється в підлогою органі, наприклад в бронху легкого (11), на рівні пухлини і заповнюється рідким діелектриком (ЖД) з високою електропровідністю, при цьому силові лінії електричного поля УВЧ-(при працюючому генераторі) концентруються навколо катетера і температура в пухлині полого органу підвищується, як правило, на 1-3 °C у порівнянні з тією температурою, яка досягається в пухлині без катетера; електроди (2) з аплікаторами (3) без ЖД встановлюються на тілі пацієнта в області пухлини (10) і заповнюються за допомогою електронасоса (4) з ємності (5) через термостат (6) рідким діелектриком із заданою температурою так, щоб під тиском рідини 1 UA 72605 U 5 10 15 20 25 30 35 40 45 50 55 еластична стінка аплікатора (3) повторила нерівну поверхню тіла пацієнта; від генератора (1) на електродні пластини (2) подається змінна електрична напруга частотою 40,68 МГц, або другою в УВЧ діапазоні, а вихідна потужність генератора піднімається до тих пір, поки в пухлини не досягаються гіпертермічпі температури - 41-45 °C; включається електромеханічний привід (7) для скануючого нагріву тканин електричним полем УВЧ, яке створюється між мобільного парою електродних пластин (2), що здійснюють поступальні рухи (вперед - назад) по команді оператора; СУВДІ (13) запам'ятовує ці рухи і по команді оператора повторює їх протягом сеансу УВЧ-гіпертермії. В блоці БЗТР 18 встановлюється необхідна температура, яку не повинно перевищити біологічна тканина в місці установки аплікаторів. Ці дані через блок керування БК 16 встановлюється на контрольному вході блока порівнянь БП 17. А з виходів термодатчиків ТД1 і ТД2, значення пропорційне температурі па біологічній тканині в зоні аплікатолрів поступають на входи блока порівнянь, де і порівнюються значеним на контрольному вході БП. При перевищенні заданих температур сигнал з БП поступає на блок керування, а з нього па блок СУВДІ, який і відключить генератор УВЧ 1. Інформація про температуру з точок термометрії і про вихідний потужності генератора надходить в СУВДІ (13), яка управляє вихідною потужністю генератора (1), скануючим електромеханічним приводом (7) зі скобою (8), температурою рідини за допомогою термостата (11) і тиском рідкого діелектрика в аплікатор (3) за допомогою електронасоса (4). Таким чином, за рахунок введення додаткових блоків: блоку керування, порівняння, задання температурних режимів, в їх взаємозв'язку з термодатчиками в даному апараті автоматизовується процес гіпертерапії з контролем температури в зоні установки аплікаторів, що дає можливість не допустити опіків. 1. Генератор УВЧ-поля. 2. Електродна пластина. 3. Еластичний аплікатор, виконаний у вигляді сильфона і заповнений рідким діелектриком (ЖД). 4. Електронасос системи циркуляції рідкого діелектрика. 5. Ємність з рідким діелектриком. 6. Термостат для регулювання температури рідкого діелектрика від +2 до +45 °C. 7. Електромеханічний привід для сканування електродів-аплікаторів. 8. Скоба з утримувачами електродів. 9. Восьмиканальний прилад для вимірювання температури з голчастими і гнучкими волоконнооптичними триелементними термодатчиками (ТД). 10. Пухлина. 11.Легені, поперечний зріз грудної клітини. 12. Катетер з електропровідного рідиною, забезпечений волоконнооптичним гнучким ТД. 13. Система управління, відображення та документування інформації (СУВДІ). 14. Стрілками позначена можливість електродів-аплікаторів здійснювати поступальні руху "вперед-назад". 15. Мобільний гіпертермічний стіл на колесах. 16 - Блок керування. 17 - Блок порівняння, 18 - Блок задання температурних режимів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Автоматизований апарат для локальної УВЧ-гіпертермії, що містить генератор УВЧ-поля і підключені до нього щонайменше два електроди, кожен з яких забезпечений аплікатором, виконаним у вигляді сильфона, що має еластичну робочу стінку і заповнений рідким діелектриком, засоби для орієнтації електродів і подачі рідкого діелектрика, систему управління генератором УВЧ-поля, голчасті термодатчики з багатоканальним термометричним приладом, систему відображення та документування інформації, скануючий електромеханічний привід, термостатом з можливістю автоматичного регулювання температури, мобільний гіпертермічний стіл для пацієнта і еластичний катетер з гнучким термодатчиком, термостат, при цьому катетер заповнений електропровідною рідиною, температуру регулюють в діапазоні від 2 до 45 °C, який відрізняється тим, що додатково містить блоки керування, порівняння, задання температурних режимів, зв'язаних між собою, причому блок керування з'єднаний з системою керування, відображення та документування інформації, а блок порівняння під'єднаний до термодатчиків, встановлених на поверхні кожного аплікатора. 2 UA 72605 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
