Світлодіодне джерело світла для вуличних світильників

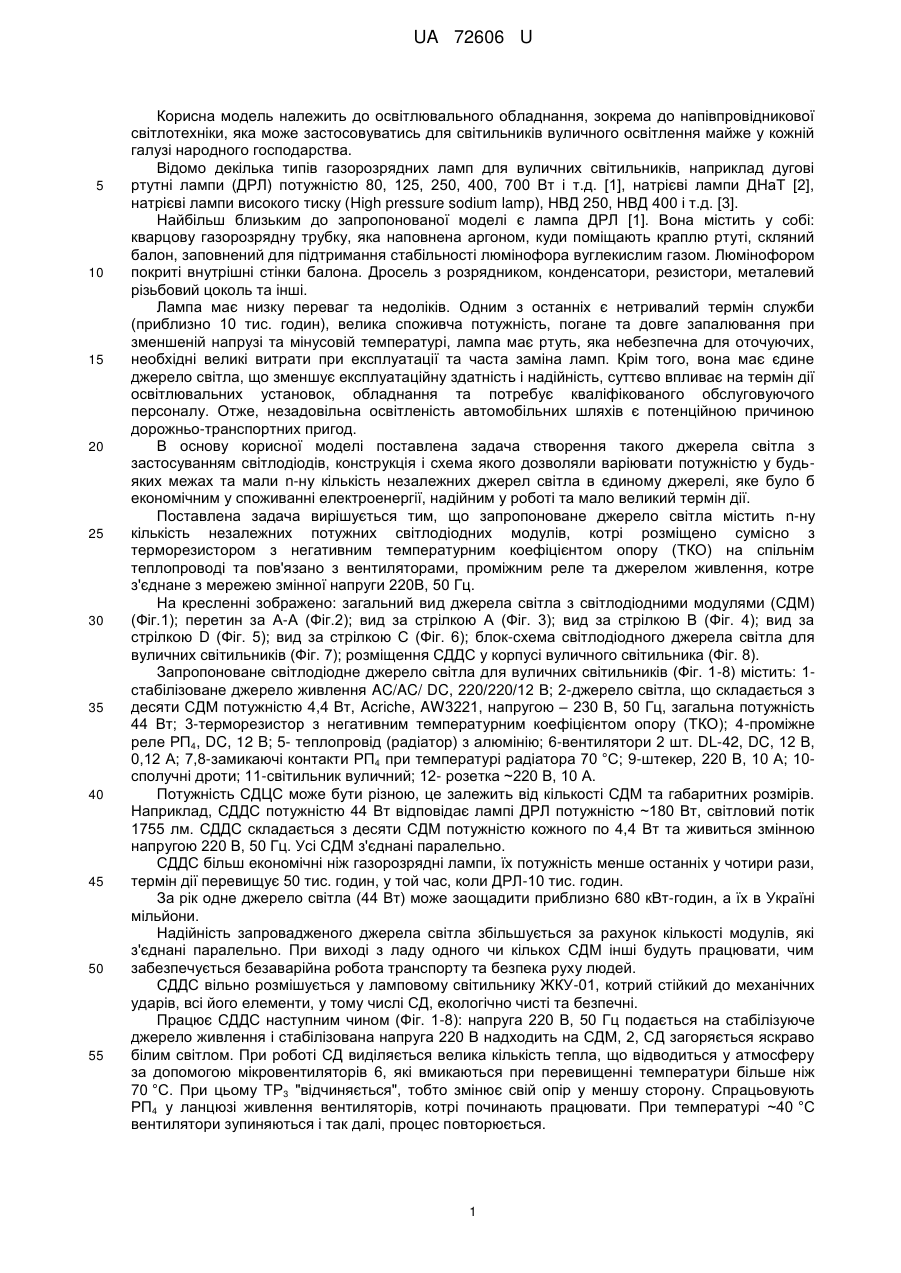

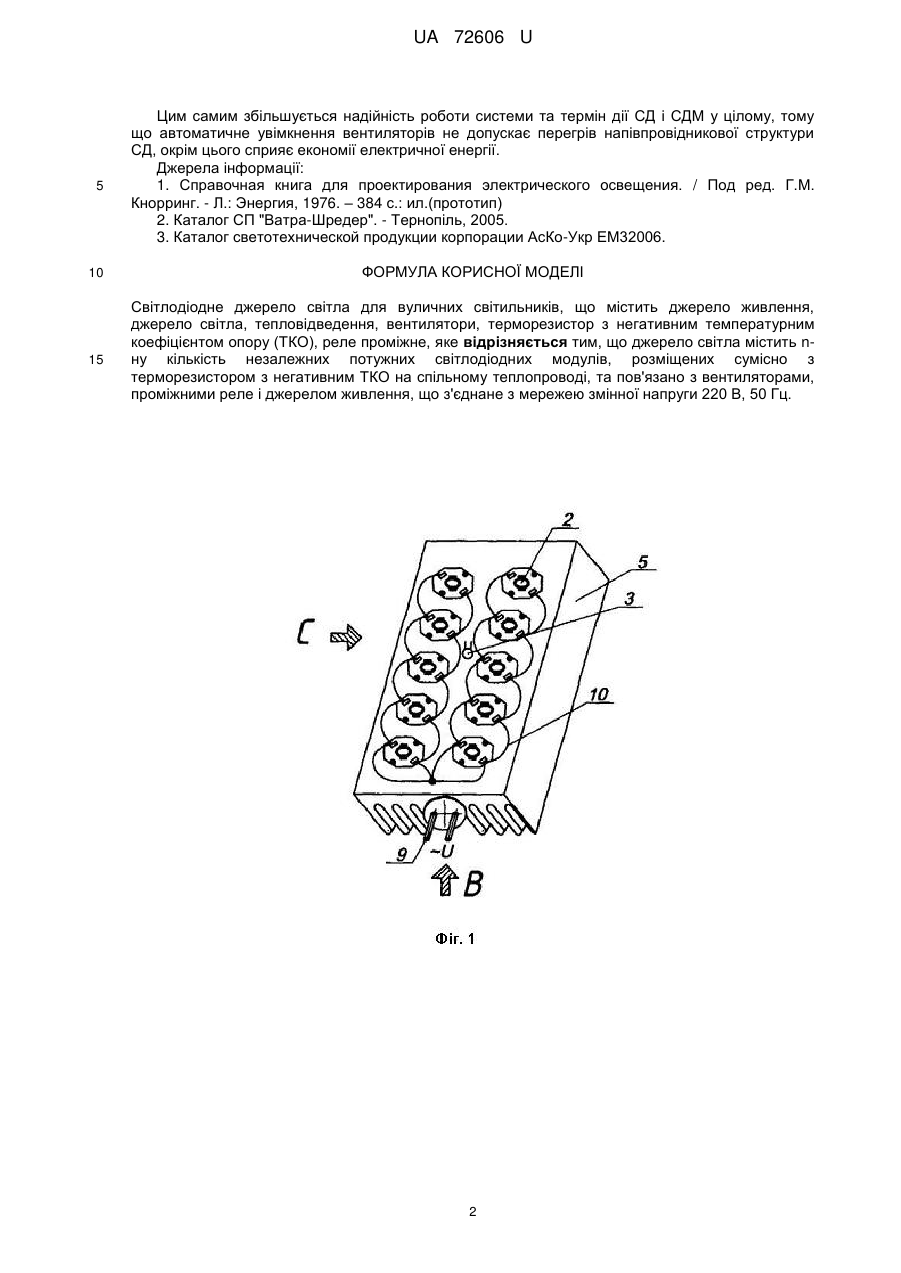

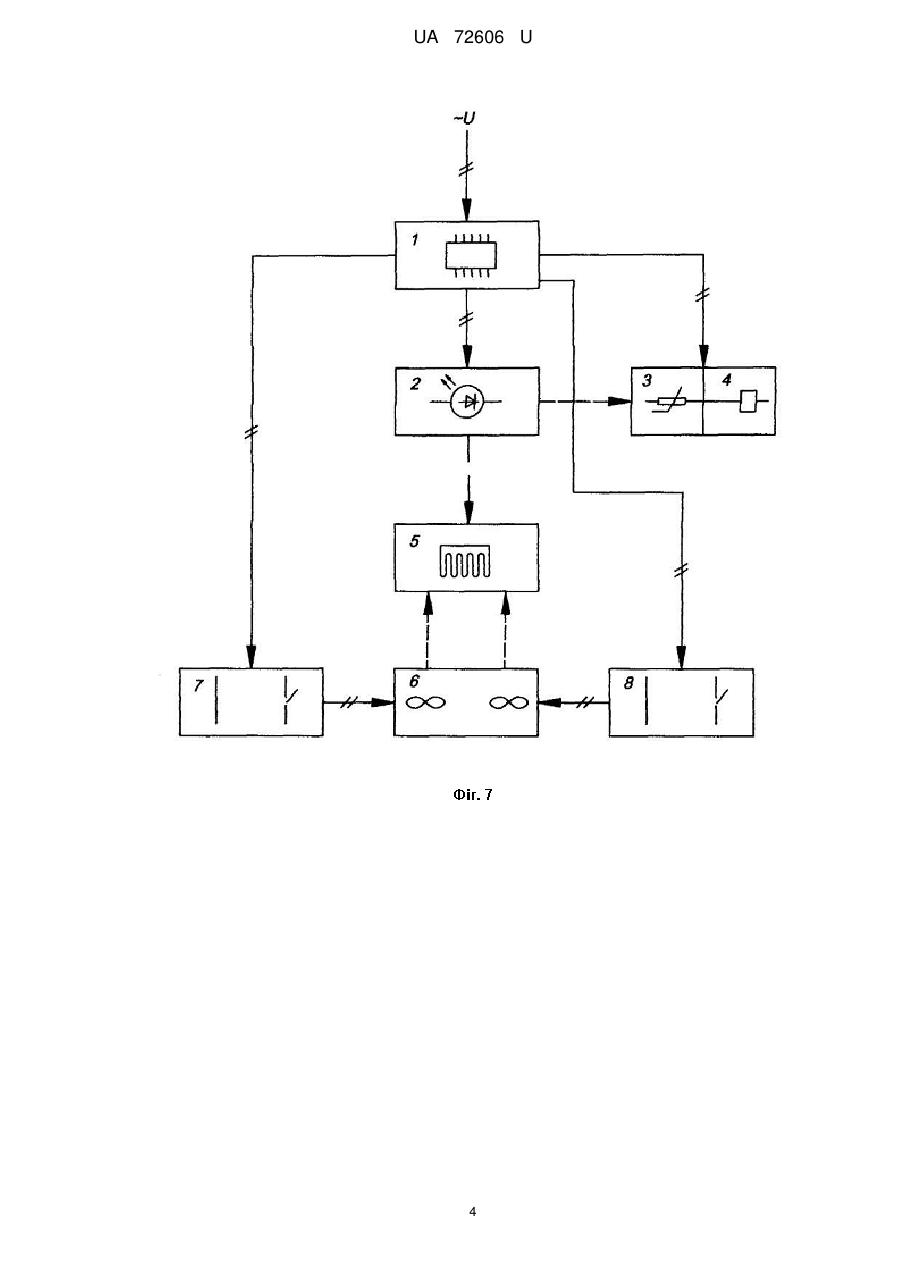

Реферат: Світлодіодне джерело світла для вуличних світильників містить джерело живлення, джерело світла, тепловідведення, вентилятори, терморезистор з негативним температурним коефіцієнтом опору, реле проміжне. Джерело світла містить n-ну кількість незалежних потужних світлодіодних модулів, розміщених сумісно з терморезистором з негативним ТКО на спільному теплопроводі, та пов'язано з вентиляторами, проміжними реле і джерелом живлення, з'єднане з мережею змінної напруги 220 В, 50 Гц. UA 72606 U (54) СВІТЛОДІОДНЕ ДЖЕРЕЛО СВІТЛА ДЛЯ ВУЛИЧНИХ СВІТИЛЬНИКІВ UA 72606 U UA 72606 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до освітлювального обладнання, зокрема до напівпровідникової світлотехніки, яка може застосовуватись для світильників вуличного освітлення майже у кожній галузі народного господарства. Відомо декілька типів газорозрядних ламп для вуличних світильників, наприклад дугові ртутні лампи (ДРЛ) потужністю 80, 125, 250, 400, 700 Вт і т.д. [1], натрієві лампи ДНаТ [2], натрієві лампи високого тиску (High pressure sodium lamp), НВД 250, НВД 400 і т.д. [3]. Найбільш близьким до запропонованої моделі є лампа ДРЛ [1]. Вона містить у собі: кварцову газорозрядну трубку, яка наповнена аргоном, куди поміщають краплю ртуті, скляний балон, заповнений для підтримання стабільності люмінофора вуглекислим газом. Люмінофором покриті внутрішні стінки балона. Дросель з розрядником, конденсатори, резистори, металевий різьбовий цоколь та інші. Лампа має низку переваг та недоліків. Одним з останніх є нетривалий термін служби (приблизно 10 тис. годин), велика споживча потужність, погане та довге запалювання при зменшеній напрузі та мінусовій температурі, лампа має ртуть, яка небезпечна для оточуючих, необхідні великі витрати при експлуатації та часта заміна ламп. Крім того, вона має єдине джерело світла, що зменшує експлуатаційну здатність і надійність, суттєво впливає на термін дії освітлювальних установок, обладнання та потребує кваліфікованого обслуговуючого персоналу. Отже, незадовільна освітленість автомобільних шляхів є потенційною причиною дорожньо-транспортних пригод. В основу корисної моделі поставлена задача створення такого джерела світла з застосуванням світлодіодів, конструкція і схема якого дозволяли варіювати потужністю у будьяких межах та мали n-ну кількість незалежних джерел світла в єдиному джерелі, яке було б економічним у споживанні електроенергії, надійним у роботі та мало великий термін дії. Поставлена задача вирішується тим, що запропоноване джерело світла містить n-ну кількість незалежних потужних світлодіодних модулів, котрі розміщено сумісно з терморезистором з негативним температурним коефіцієнтом опору (ТКО) на спільнім теплопроводі та пов'язано з вентиляторами, проміжним реле та джерелом живлення, котре з'єднане з мережею змінної напруги 220В, 50 Гц. На кресленні зображено: загальний вид джерела світла з світлодіодними модулями (СДМ) (Фіг.1); перетин за А-А (Фіг.2); вид за стрілкою А (Фіг. 3); вид за стрілкою В (Фіг. 4); вид за стрілкою D (Фіг. 5); вид за стрілкою С (Фіг. 6); блок-схема світлодіодного джерела світла для вуличних світильників (Фіг. 7); розміщення СДДС у корпусі вуличного світильника (Фіг. 8). Запропоноване світлодіодне джерело світла для вуличних світильників (Фіг. 1-8) містить: 1стабілізоване джерело живлення AC/AC/ DC, 220/220/12 В; 2-джерело світла, що складається з десяти СДМ потужністю 4,4 Вт, Acriche, AW3221, напругою – 230 В, 50 Гц, загальна потужність 44 Вт; 3-терморезистор з негативним температурним коефіцієнтом опору (ТКО); 4-проміжне реле РП4, DC, 12 B; 5- теплопровід (радіатор) з алюмінію; 6-вентилятори 2 шт. DL-42, DC, 12 В, 0,12 А; 7,8-замикаючі контакти РП4 при температурі радіатора 70 °C; 9-штекер, 220 В, 10 А; 10сполучні дроти; 11-світильник вуличний; 12- розетка ~220 В, 10 А. Потужність СДЦС може бути різною, це залежить від кількості СДМ та габаритних розмірів. Наприклад, СДДС потужністю 44 Вт відповідає лампі ДРЛ потужністю ~180 Вт, світловий потік 1755 лм. СДДС складається з десяти СДМ потужністю кожного по 4,4 Вт та живиться змінною напругою 220 В, 50 Гц. Усі СДМ з'єднані паралельно. СДДС більш економічні ніж газорозрядні лампи, їх потужність менше останніх у чотири рази, термін дії перевищує 50 тис. годин, у той час, коли ДРЛ-10 тис. годин. За рік одне джерело світла (44 Вт) може заощадити приблизно 680 кВт-годин, а їх в Україні мільйони. Надійність запровадженого джерела світла збільшується за рахунок кількості модулів, які з'єднані паралельно. При виході з ладу одного чи кількох СДМ інші будуть працювати, чим забезпечується безаварійна робота транспорту та безпека руху людей. СДДС вільно розмішується у ламповому світильнику ЖКУ-01, котрий стійкий до механічних ударів, всі його елементи, у тому числі СД, екологічно чисті та безпечні. Працює СДДС наступним чином (Фіг. 1-8): напруга 220 В, 50 Гц подається на стабілізуюче джерело живлення і стабілізована напруга 220 В надходить на СДМ, 2, СД загоряється яскраво білим світлом. При роботі СД виділяється велика кількість тепла, що відводиться у атмосферу за допомогою мікровентиляторів 6, які вмикаються при перевищенні температури більше ніж 70 °C. При цьому ТР3 "відчиняється", тобто змінює свій опір у меншу сторону. Спрацьовують РП4 у ланцюзі живлення вентиляторів, котрі починають працювати. При температурі ~40 °C вентилятори зупиняються і так далі, процес повторюється. 1 UA 72606 U 5 10 15 Цим самим збільшується надійність роботи системи та термін дії СД і СДМ у цілому, тому що автоматичне увімкнення вентиляторів не допускає перегрів напівпровідникової структури СД, окрім цього сприяє економії електричної енергії. Джерела інформації: 1. Справочная книга для проектирования электрического освещения. / Под ред. Г.М. Кнорринг. - Л.: Энергия, 1976. – 384 с.: ил.(прототип) 2. Каталог СП "Ватра-Шредер". - Тернопіль, 2005. 3. Каталог светотехнической продукции корпорации АсКо-Укр ЕМ32006. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Світлодіодне джерело світла для вуличних світильників, що містить джерело живлення, джерело світла, тепловідведення, вентилятори, терморезистор з негативним температурним коефіцієнтом опору (ТКО), реле проміжне, яке відрізняється тим, що джерело світла містить nну кількість незалежних потужних світлодіодних модулів, розміщених сумісно з терморезистором з негативним ТКО на спільному теплопроводі, та пов'язано з вентиляторами, проміжними реле і джерелом живлення, що з'єднане з мережею змінної напруги 220 В, 50 Гц. 2 UA 72606 U 3 UA 72606 U 4 UA 72606 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
