Пристрій для безперервного подавання інфузійного розчину

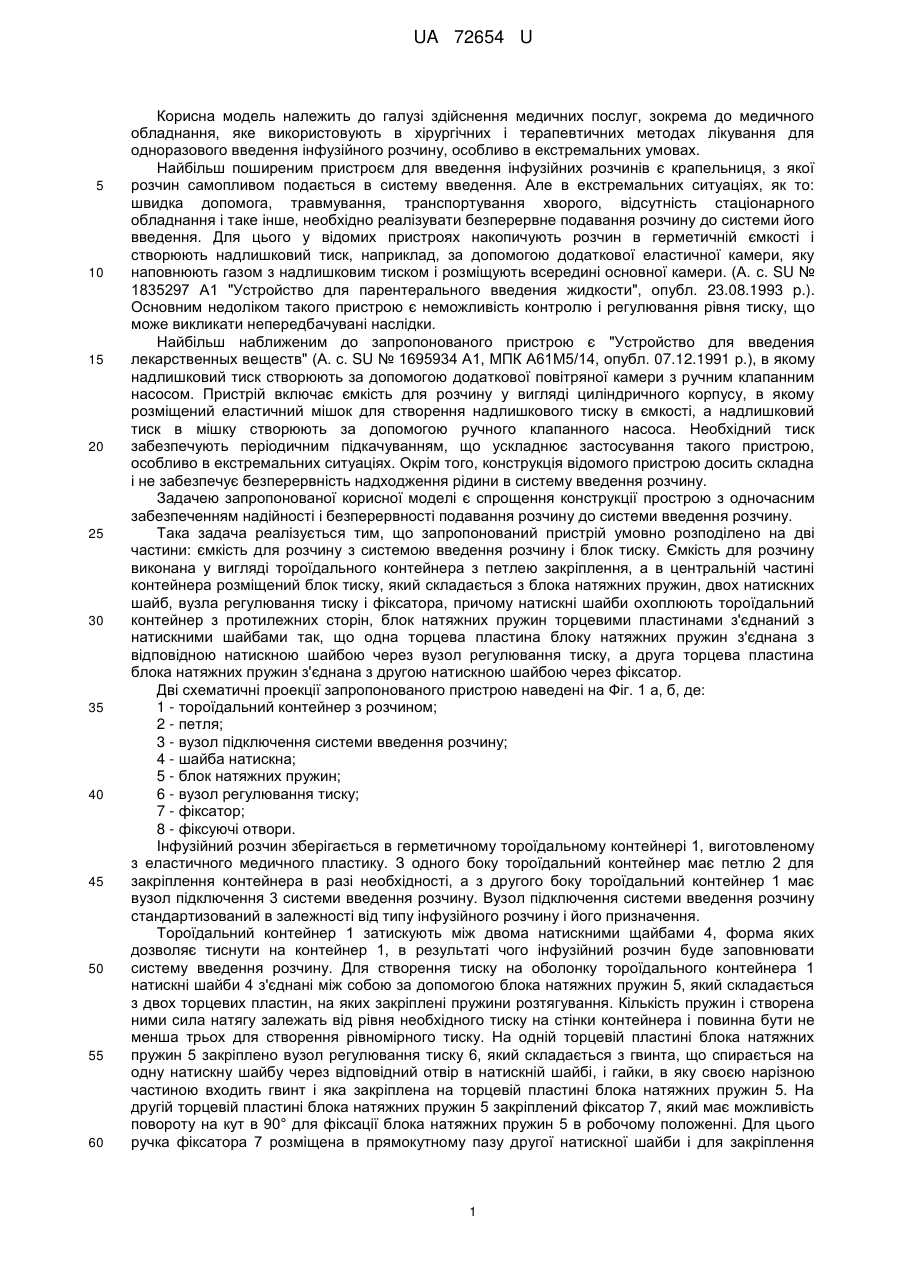

Реферат: UA 72654 U UA 72654 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі здійснення медичних послуг, зокрема до медичного обладнання, яке використовують в хірургічних і терапевтичних методах лікування для одноразового введення інфузійного розчину, особливо в екстремальних умовах. Найбільш поширеним пристроєм для введення інфузійних розчинів є крапельниця, з якої розчин самопливом подається в систему введення. Але в екстремальних ситуаціях, як то: швидка допомога, травмування, транспортування хворого, відсутність стаціонарного обладнання і таке інше, необхідно реалізувати безперервне подавання розчину до системи його введення. Для цього у відомих пристроях накопичують розчин в герметичній ємкості і створюють надлишковий тиск, наприклад, за допомогою додаткової еластичної камери, яку наповнюють газом з надлишковим тиском і розміщують всередині основної камери. (А. с. SU № 1835297 А1 "Устройство для парентерального введения жидкости", опубл. 23.08.1993 p.). Основним недоліком такого пристрою є неможливість контролю і регулювання рівня тиску, що може викликати непередбачувані наслідки. Найбільш наближеним до запропонованого пристрою є "Устройство для введения лекарственных веществ" (А. с. SU № 1695934 А1, МПК А61М5/14, опубл. 07.12.1991 р.), в якому надлишковий тиск створюють за допомогою додаткової повітряної камери з ручним клапанним насосом. Пристрій включає ємкість для розчину у вигляді циліндричного корпусу, в якому розміщений еластичний мішок для створення надлишкового тиску в ємкості, а надлишковий тиск в мішку створюють за допомогою ручного клапанного насоса. Необхідний тиск забезпечують періодичним підкачуванням, що ускладнює застосування такого пристрою, особливо в екстремальних ситуаціях. Окрім того, конструкція відомого пристрою досить складна і не забезпечує безперервність надходження рідини в систему введення розчину. Задачею запропонованої корисної моделі є спрощення конструкції прострою з одночасним забезпеченням надійності і безперервності подавання розчину до системи введення розчину. Така задача реалізується тим, що запропонований пристрій умовно розподілено на дві частини: ємкість для розчину з системою введення розчину і блок тиску. Ємкість для розчину виконана у вигляді тороїдального контейнера з петлею закріплення, а в центральній частині контейнера розміщений блок тиску, який складається з блока натяжних пружин, двох натискних шайб, вузла регулювання тиску і фіксатора, причому натискні шайби охоплюють тороїдальний контейнер з протилежних сторін, блок натяжних пружин торцевими пластинами з'єднаний з натискними шайбами так, що одна торцева пластина блоку натяжних пружин з'єднана з відповідною натискною шайбою через вузол регулювання тиску, а друга торцева пластина блока натяжних пружин з'єднана з другою натискною шайбою через фіксатор. Дві схематичні проекції запропонованого пристрою наведені на Фіг. 1 а, б, де: 1 - тороїдальний контейнер з розчином; 2 - петля; 3 - вузол підключення системи введення розчину; 4 - шайба натискна; 5 - блок натяжних пружин; 6 - вузол регулювання тиску; 7 - фіксатор; 8 - фіксуючі отвори. Інфузійний розчин зберігається в герметичному тороїдальному контейнері 1, виготовленому з еластичного медичного пластику. З одного боку тороїдальний контейнер має петлю 2 для закріплення контейнера в разі необхідності, а з другого боку тороїдальний контейнер 1 має вузол підключення 3 системи введення розчину. Вузол підключення системи введення розчину стандартизований в залежності від типу інфузійного розчину і його призначення. Тороїдальний контейнер 1 затискують між двома натискними щайбами 4, форма яких дозволяє тиснути на контейнер 1, в результаті чого інфузійний розчин буде заповнювати систему введення розчину. Для створення тиску на оболонку тороїдального контейнера 1 натискні шайби 4 з'єднані між собою за допомогою блока натяжних пружин 5, який складається з двох торцевих пластин, на яких закріплені пружини розтягування. Кількість пружин і створена ними сила натягу залежать від рівня необхідного тиску на стінки контейнера і повинна бути не менша трьох для створення рівномірного тиску. На одній торцевій пластині блока натяжних пружин 5 закріплено вузол регулювання тиску 6, який складається з гвинта, що спирається на одну натискну шайбу через відповідний отвір в натискній шайбі, і гайки, в яку своєю нарізною частиною входить гвинт і яка закріплена на торцевій пластині блока натяжних пружин 5. На другій торцевій пластині блока натяжних пружин 5 закріплений фіксатор 7, який має можливість повороту на кут в 90° для фіксації блока натяжних пружин 5 в робочому положенні. Для цього ручка фіксатора 7 розміщена в прямокутному пазу другої натискної шайби і для закріплення 1 UA 72654 U 5 10 15 20 25 30 блока натяжних пружин 5 в робочому положенні її повертають на кут 90° так, що виступи на ручці фіксатора співпадають з відповідними фіксуючими отворами 8 другої натискної шайби. Підготовку до використання пристрою здійснюють в такому порядку. На заводі-виробнику або в лабораторії в стерильних умовах заповнюють вибраний за потрібним об'ємом тороїдальний контейнер 1 з необхідним інфузійним розчином. В залежності від умов наступної операції обирають блок натяжних пружин, який в умовах лабораторії настроюють на необхідний тиск. Блок натяжних пружин разом з натискними шайбами комплектують в залежності від об'єму тороїдального контейнера і необхідного тиску і можуть використовуватися багатократно, в той час як тороїдальний контейнер разом із системою введення розчину після використання утилізують як обладнання одноразового використання. Для типових розчинів і об'ємів заводвиробник випускає декілька типів блоків тиску разом з натискними шайбами, які в стаціонарних умовах настроюють за потрібними параметрами величини тиску. На відповідній торцевій пластині блока натяжних пружин закріплюють одну притискну шайбу за допомогою Гвинта вузла регулювання і розміщують блок натяжних пружин разом з притискною шайбою в центральному отворі тороїдального контейнера. Другу притискну шайбу накладають на поверхню контейнера, суміщають з фіксатором, натягують пружини і поворотом ручки фіксатора на кут 90° фіксують шайбу і блок натяжних пружин. Таким чином пристрій підготовлено для наступного використання. Після підключення системи введення розчину оператор контролює достатність тиску за швидкістю виходу розчину і у разі необхідності за допомогою вузла регулювання тиску додатково підстроює блок натяжних пружин до значення необхідного тиску. Запропонований пристрій забезпечує такі переваги: - висока надійність роботи, що гарантується заводом-виробником, оскільки окремі частини пристрою вироблені в стаціонарних стерильних умовах з необхідним контролем; - можливість підстроювання параметрів тиску, витрати або швидкості витрати розчину в залежності від умов використання; - повна автономія роботи пристрою після настроювання та в екстремальних ситуаціях; - можливість багаторазового використання блока тиску; - універсальність використання тороїдального контейнера з розчином як в режимі додаткового тиску, так і в режимі самопливу розчину. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Пристрій для безперервного подавання інфузійного розчину, який містить ємкість з розчином, петлю закріплення і вузол підключення системи введення розчину, який відрізняється тим, що ємкість виконана у вигляді тороїдального контейнера, в центральній частині якого міститься блок тиску, який складається з блока натяжних пружин, двох натискних шайб, вузла регулювання тиску і фіксатора, причому натискні шайби охоплюють тороїдальний контейнер з протилежних сторін, блок натяжних пружин торцевими пластинами з'єднаний з натискними шайбами так, що одна торцева пластина блока натяжних пружин з'єднана з відповідною натискною шайбою через вузол регулювання тиску, а друга торцева пластина блока натяжних пружин з'єднана з другою натискною шайбою через фіксатор. 2. Пристрій за п. 1 який відрізняється тим, що вузол регулювання тиску виконаний у вигляді поворотного гвинта, який спирається на натискну шайбу, а нарізною частиною входить в гайку, яка закріплена на одній торцевій пластині блока натяжних пружин. 3. Пристрій за пп. 1, 2, який відрізняється тим, що друга торцева пластина блока натяжних пружин з'єднана з фіксатором, який встановлений в прямокутний паз другої натискної шайби, а сама натискна шайба має два отвори для фіксації блока натяжних пружин в робочому положенні. 2 UA 72654 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
