Пристрій для відновлення міжцентрової відстані скоб

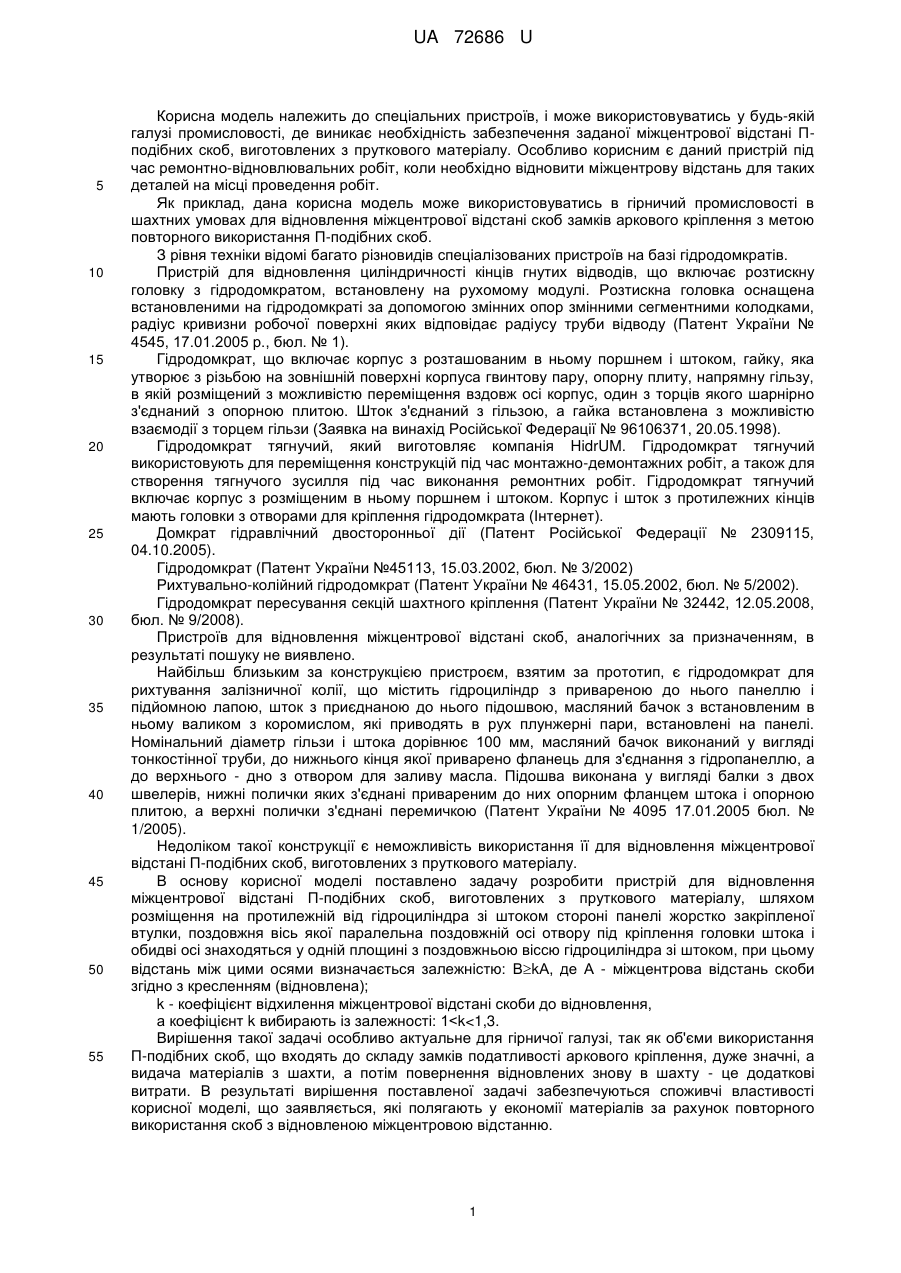

Реферат: UA 72686 U UA 72686 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спеціальних пристроїв, і може використовуватись у будь-якій галузі промисловості, де виникає необхідність забезпечення заданої міжцентрової відстані Пподібних скоб, виготовлених з пруткового матеріалу. Особливо корисним є даний пристрій під час ремонтно-відновлювальних робіт, коли необхідно відновити міжцентрову відстань для таких деталей на місці проведення робіт. Як приклад, дана корисна модель може використовуватись в гірничий промисловості в шахтних умовах для відновлення міжцентрової відстані скоб замків аркового кріплення з метою повторного використання П-подібних скоб. З рівня техніки відомі багато різновидів спеціалізованих пристроїв на базі гідродомкратів. Пристрій для відновлення циліндричності кінців гнутих відводів, що включає розтискну головку з гідродомкратом, встановлену на рухомому модулі. Розтискна головка оснащена встановленими на гідродомкраті за допомогою змінних опор змінними сегментними колодками, радіус кривизни робочої поверхні яких відповідає радіусу труби відводу (Патент України № 4545, 17.01.2005 р., бюл. № 1). Гідродомкрат, що включає корпус з розташованим в ньому поршнем і штоком, гайку, яка утворює з різьбою на зовнішній поверхні корпуса гвинтову пару, опорну плиту, напрямну гільзу, в якій розміщений з можливістю переміщення вздовж осі корпус, один з торців якого шарнірно з'єднаний з опорною плитою. Шток з'єднаний з гільзою, а гайка встановлена з можливістю взаємодії з торцем гільзи (Заявка на винахід Російської Федерації № 96106371, 20.05.1998). Гідродомкрат тягнучий, який виготовляє компанія HidrUM. Гідродомкрат тягнучий використовують для переміщення конструкцій під час монтажно-демонтажних робіт, а також для створення тягнучого зусилля під час виконання ремонтних робіт. Гідродомкрат тягнучий включає корпус з розміщеним в ньому поршнем і штоком. Корпус і шток з протилежних кінців мають головки з отворами для кріплення гідродомкрата (Інтернет). Домкрат гідравлічний двосторонньої дії (Патент Російської Федерації № 2309115, 04.10.2005). Гідродомкрат (Патент України №45113, 15.03.2002, бюл. № 3/2002) Рихтувально-колійний гідродомкрат (Патент України № 46431, 15.05.2002, бюл. № 5/2002). Гідродомкрат пересування секцій шахтного кріплення (Патент України № 32442, 12.05.2008, бюл. № 9/2008). Пристроїв для відновлення міжцентрової відстані скоб, аналогічних за призначенням, в результаті пошуку не виявлено. Найбільш близьким за конструкцією пристроєм, взятим за прототип, є гідродомкрат для рихтування залізничної колії, що містить гідроциліндр з привареною до нього панеллю і підйомною лапою, шток з приєднаною до нього підошвою, масляний бачок з встановленим в ньому валиком з коромислом, які приводять в рух плунжерні пари, встановлені на панелі. Номінальний діаметр гільзи і штока дорівнює 100 мм, масляний бачок виконаний у вигляді тонкостінної труби, до нижнього кінця якої приварено фланець для з'єднання з гідропанеллю, а до верхнього - дно з отвором для заливу масла. Підошва виконана у вигляді балки з двох швелерів, нижні полички яких з'єднані привареним до них опорним фланцем штока і опорною плитою, а верхні полички з'єднані перемичкою (Патент України № 4095 17.01.2005 бюл. № 1/2005). Недоліком такої конструкції є неможливість використання її для відновлення міжцентрової відстані П-подібних скоб, виготовлених з пруткового матеріалу. В основу корисної моделі поставлено задачу розробити пристрій для відновлення міжцентрової відстані П-подібних скоб, виготовлених з пруткового матеріалу, шляхом розміщення на протилежній від гідроциліндра зі штоком стороні панелі жорстко закріпленої втулки, поздовжня вісь якої паралельна поздовжній осі отвору під кріплення головки штока і обидві осі знаходяться у одній площині з поздовжньою віссю гідроциліндра зі штоком, при цьому відстань між цими осями визначається залежністю: ВkА, де А - міжцентрова відстань скоби згідно з кресленням (відновлена); k - коефіцієнт відхилення міжцентрової відстані скоби до відновлення, а коефіцієнт k вибирають із залежності: 1
