Контрольний пристрій для заміру міжцентрової відстані між отворами

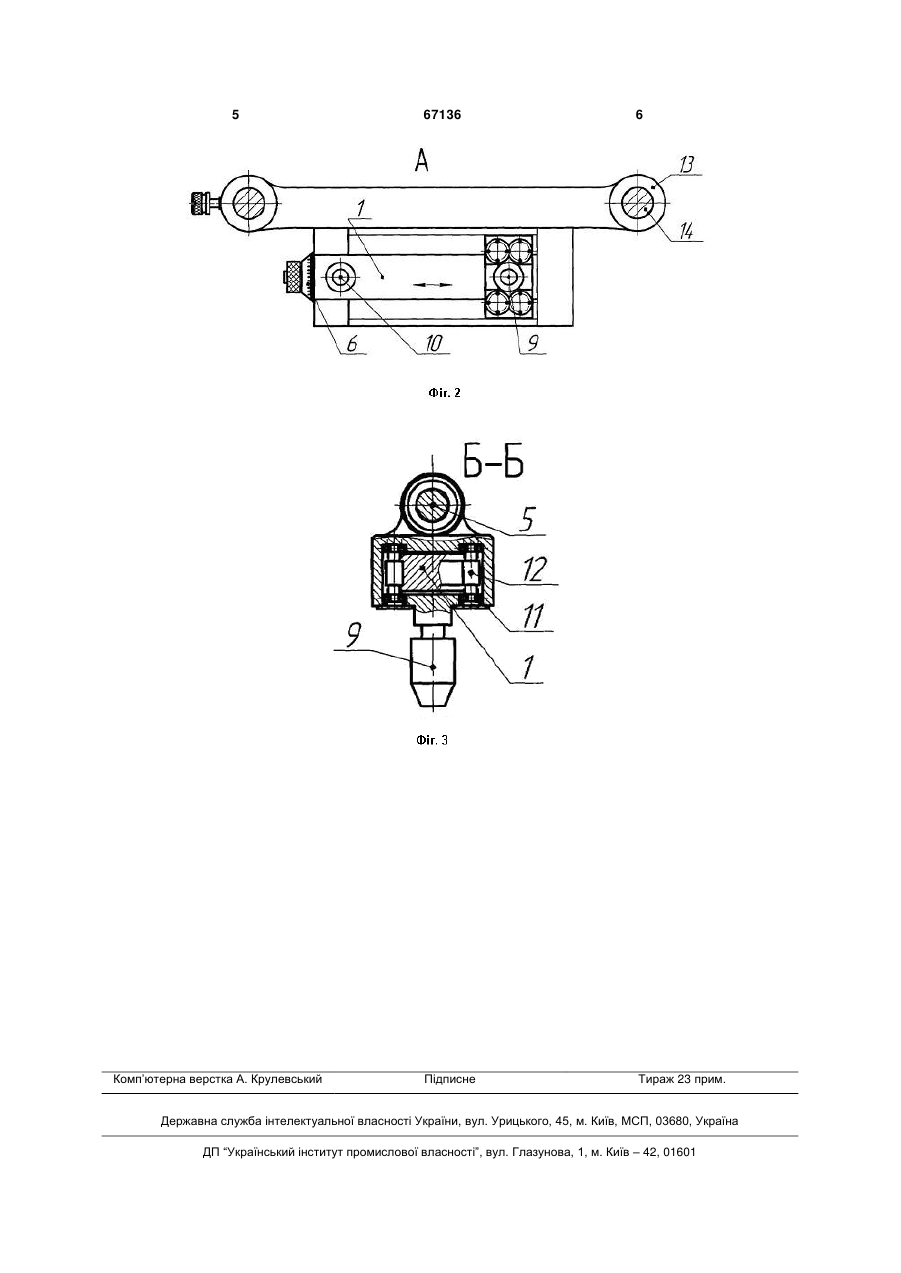

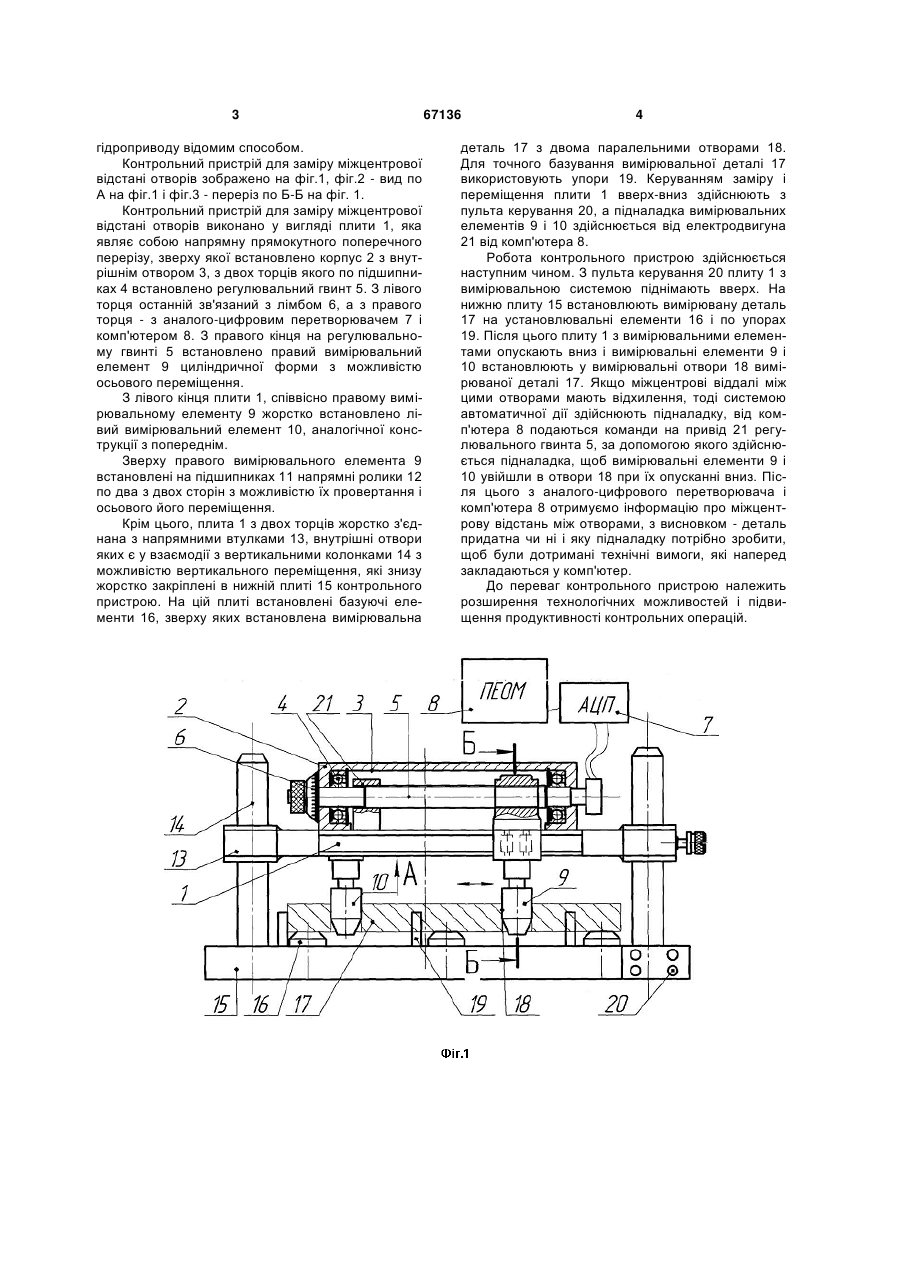

Контрольний пристрій для заміру міжцентрової відстані між отворами, що виконаний у вигляді плити, вимірювальних елементів, які є у взаємодії з внутрішніми діаметрами вимірюваної деталі, механізму базування і фіксації, який відрізняється тим, що на плиті, яка являє собою напрямну прямокутного поперечного перерізу, зверху якої встановлено корпус з внутрішнім отвором, з двох торців якого на підшипниках встановлено регулювальний гвинт, який зліва зв'язаний з лім 3 гідроприводу відомим способом. Контрольний пристрій для заміру міжцентрової відстані отворів зображено на фіг.1, фіг.2 - вид по А на фіг.1 і фіг.3 - переріз по Б-Б на фіг. 1. Контрольний пристрій для заміру міжцентрової відстані отворів виконано у вигляді плити 1, яка являє собою напрямну прямокутного поперечного перерізу, зверху якої встановлено корпус 2 з внутрішнім отвором 3, з двох торців якого по підшипниках 4 встановлено регулювальний гвинт 5. З лівого торця останній зв'язаний з лімбом 6, а з правого торця - з аналого-цифровим перетворювачем 7 і комп'ютером 8. З правого кінця на регулювальному гвинті 5 встановлено правий вимірювальний елемент 9 циліндричної форми з можливістю осьового переміщення. З лівого кінця плити 1, співвісно правому вимірювальному елементу 9 жорстко встановлено лівий вимірювальний елемент 10, аналогічної конструкції з попереднім. Зверху правого вимірювального елемента 9 встановлені на підшипниках 11 напрямні ролики 12 по два з двох сторін з можливістю їх провертання і осьового його переміщення. Крім цього, плита 1 з двох торців жорстко з'єднана з напрямними втулками 13, внутрішні отвори яких є у взаємодії з вертикальними колонками 14 з можливістю вертикального переміщення, які знизу жорстко закріплені в нижній плиті 15 контрольного пристрою. На цій плиті встановлені базуючі елементи 16, зверху яких встановлена вимірювальна 67136 4 деталь 17 з двома паралельними отворами 18. Для точного базування вимірювальної деталі 17 використовують упори 19. Керуванням заміру і переміщення плити 1 вверх-вниз здійснюють з пульта керування 20, а підналадка вимірювальних елементів 9 і 10 здійснюється від електродвигуна 21 від комп'ютера 8. Робота контрольного пристрою здійснюється наступним чином. З пульта керування 20 плиту 1 з вимірювальною системою піднімають вверх. На нижню плиту 15 встановлюють вимірювану деталь 17 на установлювальні елементи 16 і по упорах 19. Після цього плиту 1 з вимірювальними елементами опускають вниз і вимірювальні елементи 9 і 10 встановлюють у вимірювальні отвори 18 вимірюваної деталі 17. Якщо міжцентрові віддалі між цими отворами мають відхилення, тоді системою автоматичної дії здійснюють підналадку, від комп'ютера 8 подаються команди на привід 21 регулювального гвинта 5, за допомогою якого здійснюється підналадка, щоб вимірювальні елементи 9 і 10 увійшли в отвори 18 при їх опусканні вниз. Після цього з аналого-цифрового перетворювача і комп'ютера 8 отримуємо інформацію про міжцентрову відстань між отворами, з висновком - деталь придатна чи ні і яку підналадку потрібно зробити, щоб були дотримані технічні вимоги, які наперед закладаються у комп'ютер. До переваг контрольного пристрою належить розширення технологічних можливостей і підвищення продуктивності контрольних операцій. 5 Комп’ютерна верстка А. Крулевський 67136 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
