Теплоізоляційна панель

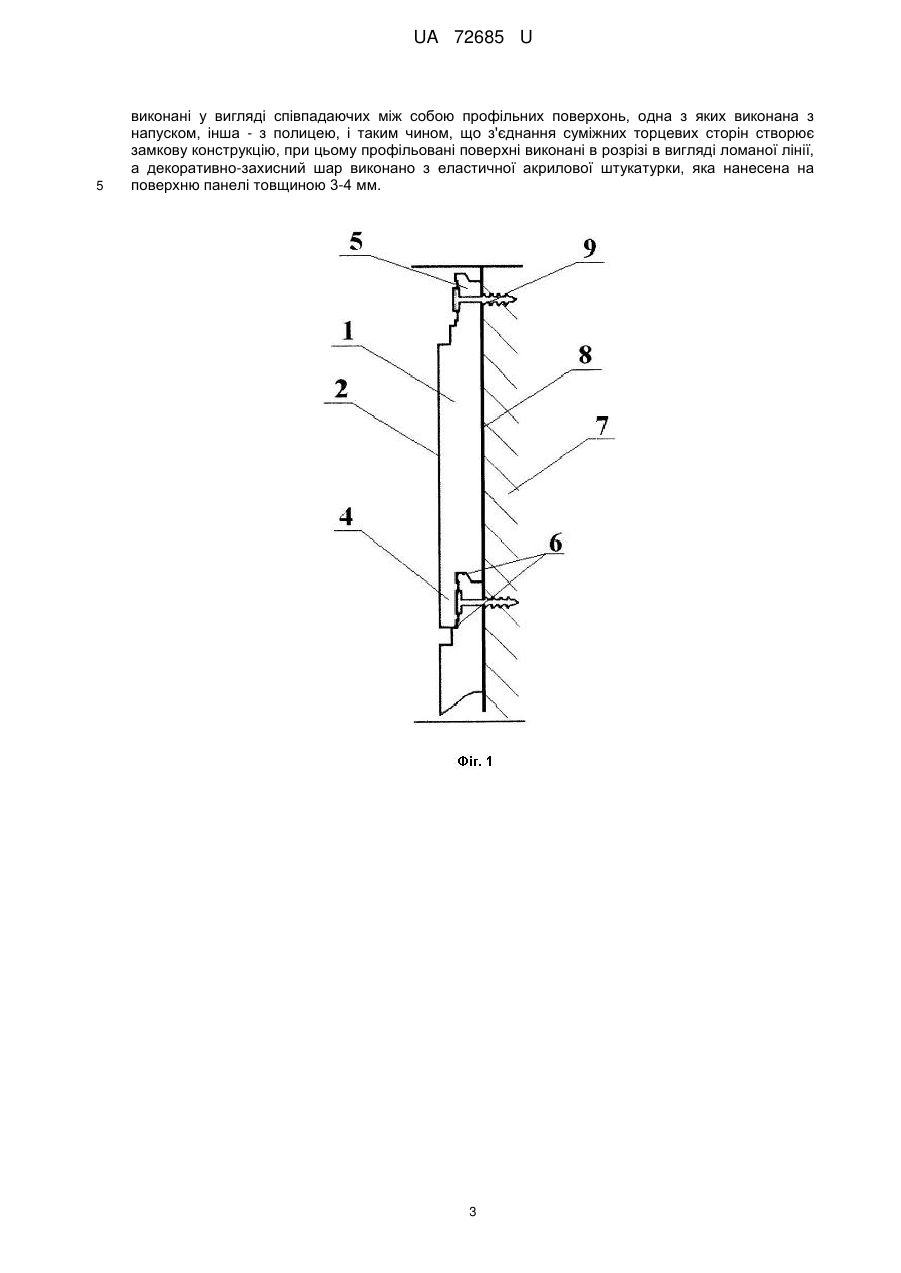

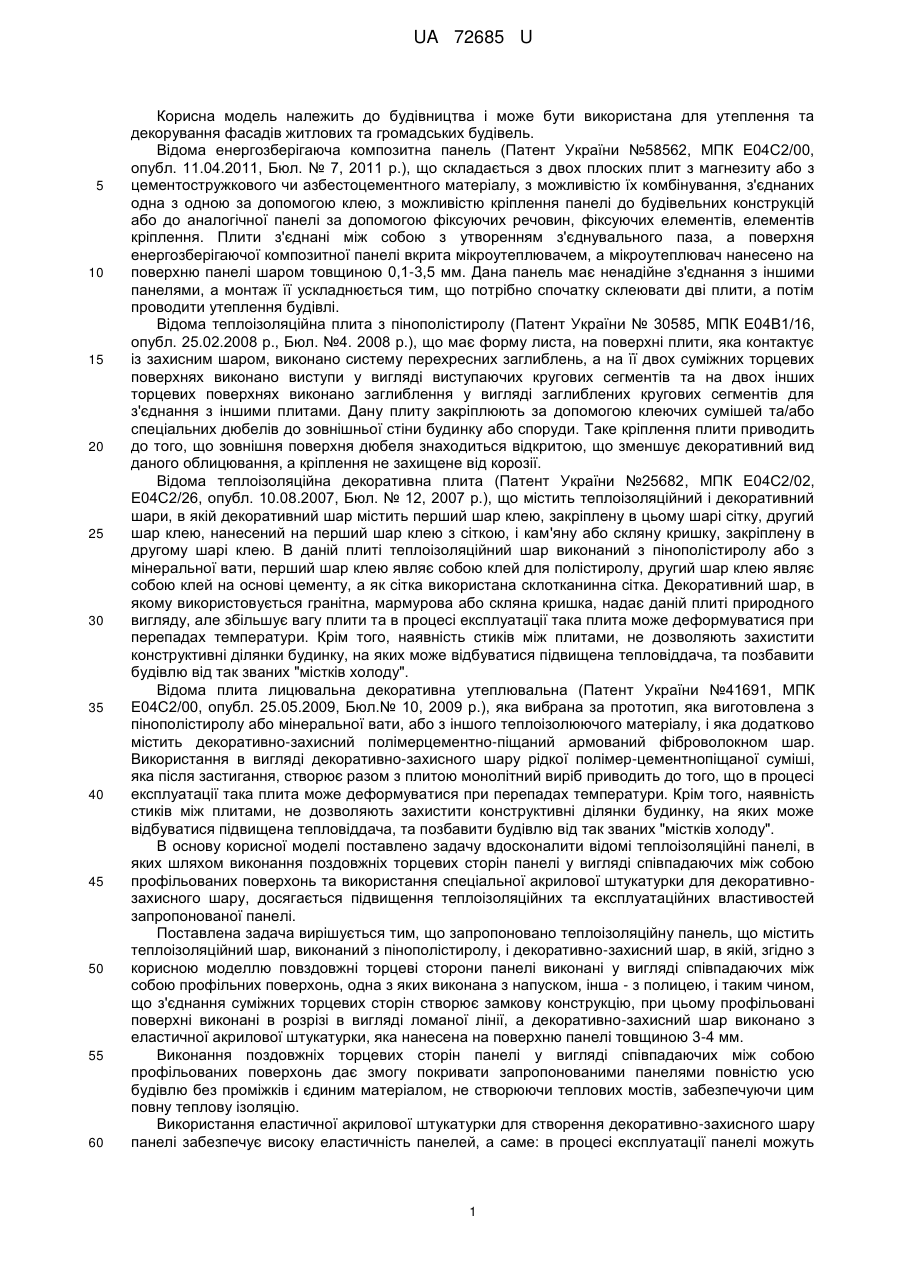

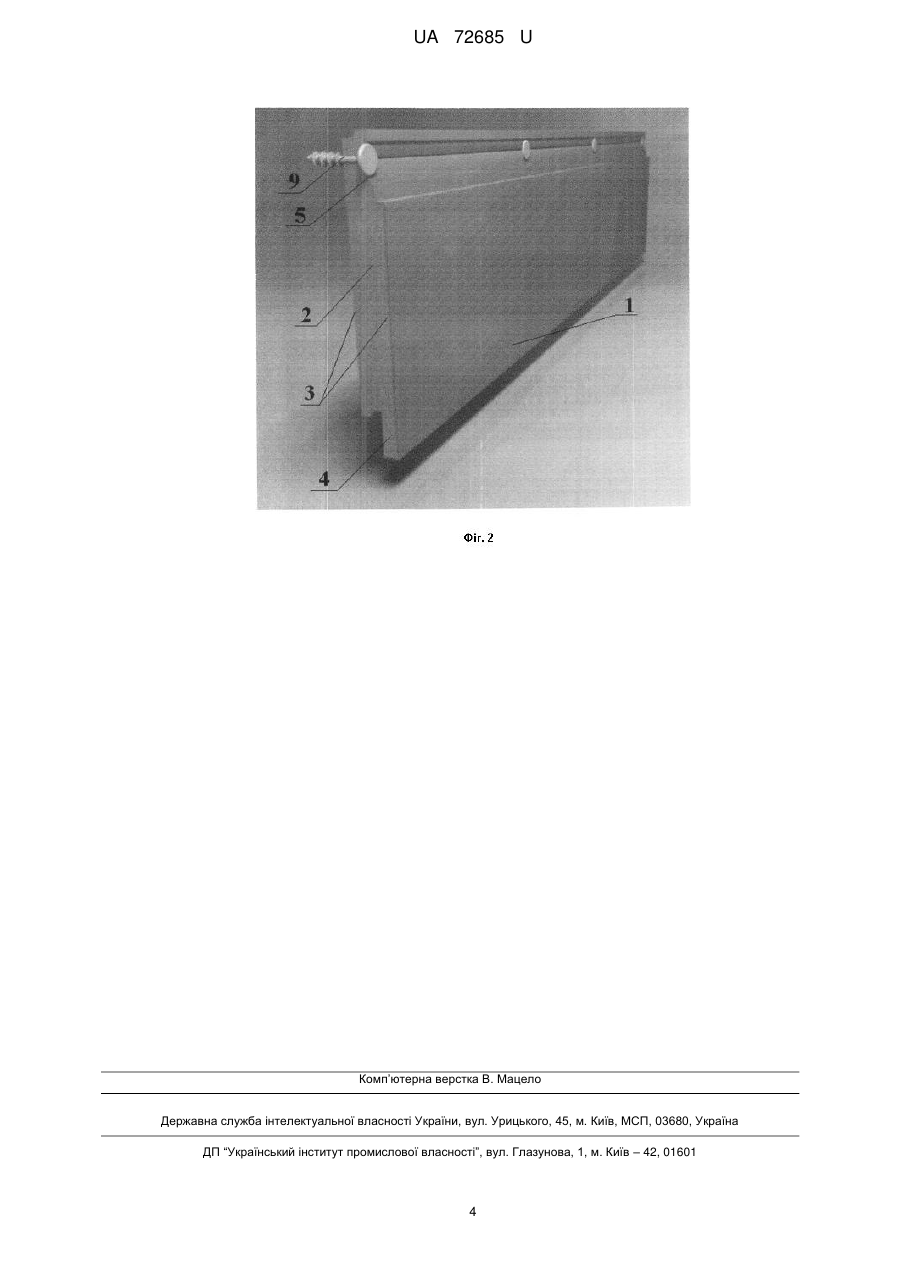

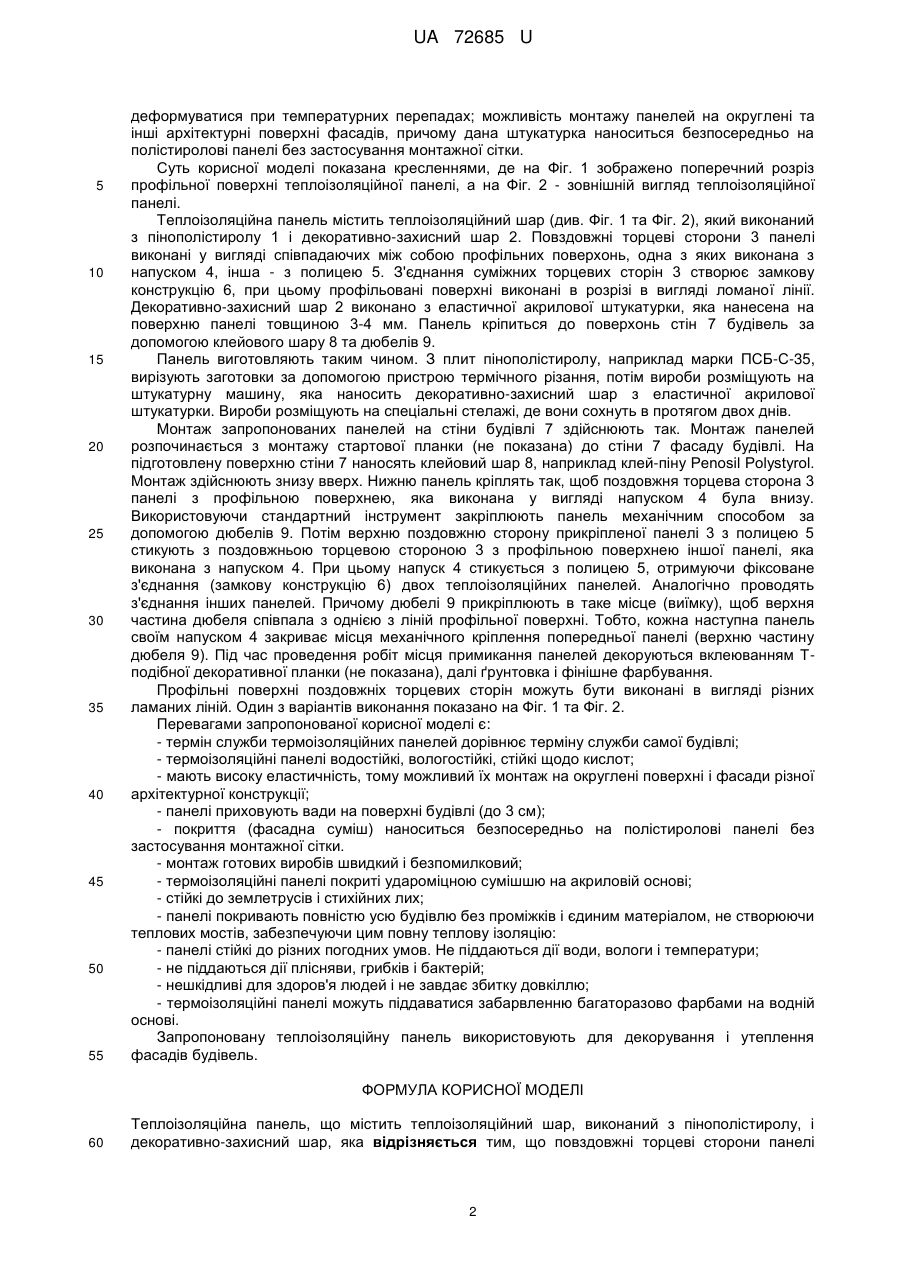

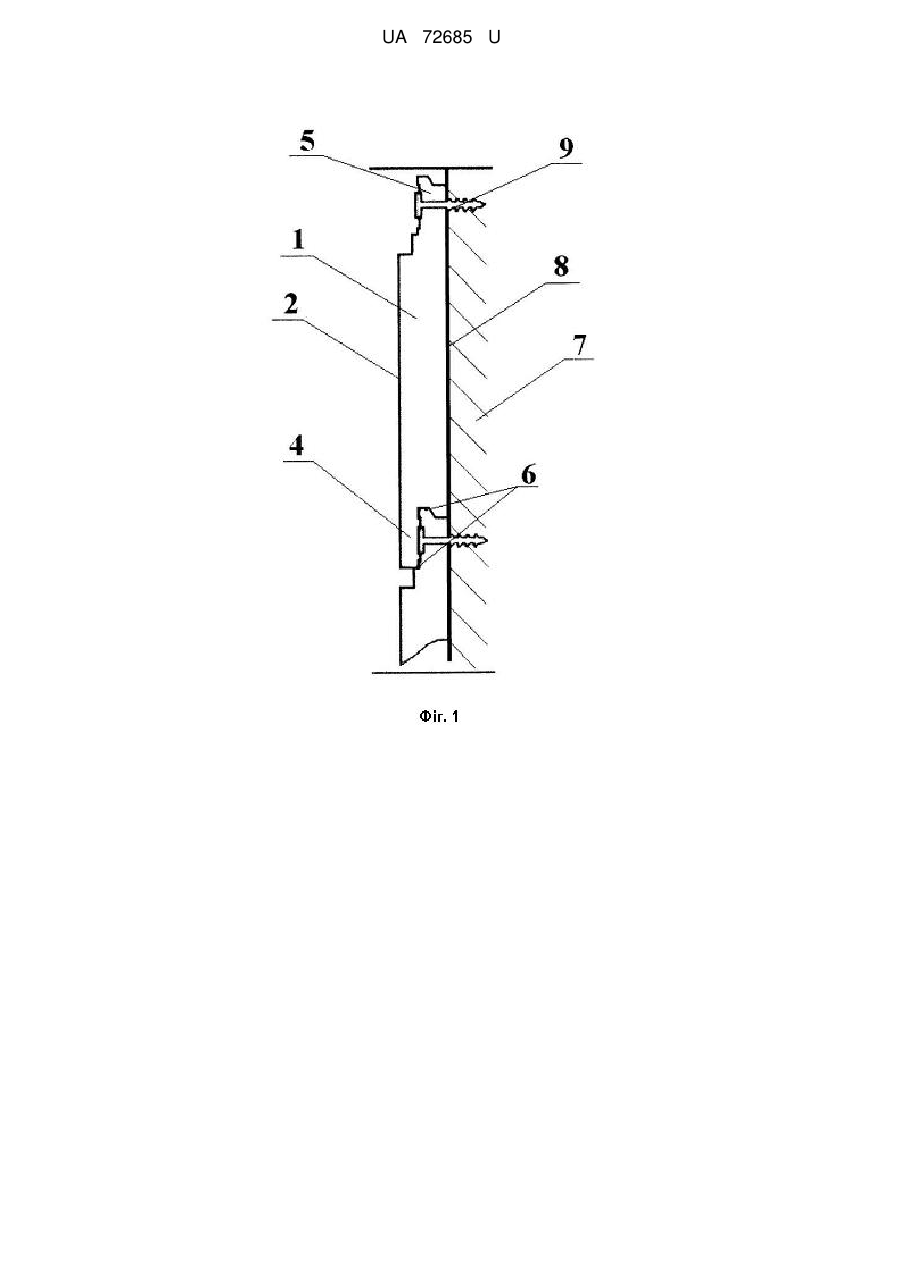

Реферат: Теплоізоляційна панель містить теплоізоляційний шар, виконаний з пінополістиролу, і декоративно-захисний шар. Повздовжні торцеві сторони панелі виконані у вигляді співпадаючих між собою профільних поверхонь, одна з яких виконана з напуском, інша - з полицею, і таким чином, що з'єднання суміжних торцевих сторін створює замкову конструкцію. При цьому профільовані поверхні виконані в розрізі в вигляді ломаної лінії, а декоративно-захисний шар виконано з еластичної акрилової штукатурки, яка нанесена на поверхню панелі товщиною 3-4 мм. UA 72685 U (54) ТЕПЛОІЗОЛЯЦІЙНА ПАНЕЛЬ UA 72685 U UA 72685 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і може бути використана для утеплення та декорування фасадів житлових та громадських будівель. Відома енергозберігаюча композитна панель (Патент України №58562, МПК Е04С2/00, опубл. 11.04.2011, Бюл. № 7, 2011 p.), що складається з двох плоских плит з магнезиту або з цементостружкового чи азбестоцементного матеріалу, з можливістю їх комбінування, з'єднаних одна з одною за допомогою клею, з можливістю кріплення панелі до будівельних конструкцій або до аналогічної панелі за допомогою фіксуючих речовин, фіксуючих елементів, елементів кріплення. Плити з'єднані між собою з утворенням з'єднувального паза, а поверхня енергозберігаючої композитної панелі вкрита мікроутеплювачем, а мікроутеплювач нанесено на поверхню панелі шаром товщиною 0,1-3,5 мм. Дана панель має ненадійне з'єднання з іншими панелями, а монтаж її ускладнюється тим, що потрібно спочатку склеювати дві плити, а потім проводити утеплення будівлі. Відома теплоізоляційна плита з пінополістиролу (Патент України № 30585, МПК Е04В1/16, опубл. 25.02.2008 р., Бюл. №4. 2008 p.), що має форму листа, на поверхні плити, яка контактує із захисним шаром, виконано систему перехресних заглиблень, а на її двох суміжних торцевих поверхнях виконано виступи у вигляді виступаючих кругових сегментів та на двох інших торцевих поверхнях виконано заглиблення у вигляді заглиблених кругових сегментів для з'єднання з іншими плитами. Дану плиту закріплюють за допомогою клеючих сумішей та/або спеціальних дюбелів до зовнішньої стіни будинку або споруди. Таке кріплення плити приводить до того, що зовнішня поверхня дюбеля знаходиться відкритою, що зменшує декоративний вид даного облицювання, а кріплення не захищене від корозії. Відома теплоізоляційна декоративна плита (Патент України №25682, МПК Е04С2/02, Е04С2/26, опубл. 10.08.2007, Бюл. № 12, 2007 p.), що містить теплоізоляційний і декоративний шари, в якій декоративний шар містить перший шар клею, закріплену в цьому шарі сітку, другий шар клею, нанесений на перший шар клею з сіткою, і кам'яну або скляну кришку, закріплену в другому шарі клею. В даній плиті теплоізоляційний шар виконаний з пінополістиролу або з мінеральної вати, перший шар клею являє собою клей для полістиролу, другий шар клею являє собою клей на основі цементу, а як сітка використана склотканинна сітка. Декоративний шар, в якому використовується гранітна, мармурова або скляна кришка, надає даній плиті природного вигляду, але збільшує вагу плити та в процесі експлуатації така плита може деформуватися при перепадах температури. Крім того, наявність стиків між плитами, не дозволяють захистити конструктивні ділянки будинку, на яких може відбуватися підвищена тепловіддача, та позбавити будівлю від так званих "містків холоду". Відома плита лицювальна декоративна утеплювальна (Патент України №41691, МПК Е04С2/00, опубл. 25.05.2009, Бюл.№ 10, 2009 p.), яка вибрана за прототип, яка виготовлена з пінополістиролу або мінеральної вати, або з іншого теплоізолюючого матеріалу, і яка додатково містить декоративно-захисний полімерцементно-піщаний армований фіброволокном шар. Використання в вигляді декоративно-захисного шару рідкої полімер-цементнопіщаної суміші, яка після застигання, створює разом з плитою монолітний виріб приводить до того, що в процесі експлуатації така плита може деформуватися при перепадах температури. Крім того, наявність стиків між плитами, не дозволяють захистити конструктивні ділянки будинку, на яких може відбуватися підвищена тепловіддача, та позбавити будівлю від так званих "містків холоду". В основу корисної моделі поставлено задачу вдосконалити відомі теплоізоляційні панелі, в яких шляхом виконання поздовжніх торцевих сторін панелі у вигляді співпадаючих між собою профільованих поверхонь та використання спеціальної акрилової штукатурки для декоративнозахисного шару, досягається підвищення теплоізоляційних та експлуатаційних властивостей запропонованої панелі. Поставлена задача вирішується тим, що запропоновано теплоізоляційну панель, що містить теплоізоляційний шар, виконаний з пінополістиролу, і декоративно-захисний шар, в якій, згідно з корисною моделлю повздовжні торцеві сторони панелі виконані у вигляді співпадаючих між собою профільних поверхонь, одна з яких виконана з напуском, інша - з полицею, і таким чином, що з'єднання суміжних торцевих сторін створює замкову конструкцію, при цьому профільовані поверхні виконані в розрізі в вигляді ломаної лінії, а декоративно-захисний шар виконано з еластичної акрилової штукатурки, яка нанесена на поверхню панелі товщиною 3-4 мм. Виконання поздовжніх торцевих сторін панелі у вигляді співпадаючих між собою профільованих поверхонь дає змогу покривати запропонованими панелями повністю усю будівлю без проміжків і єдиним матеріалом, не створюючи теплових мостів, забезпечуючи цим повну теплову ізоляцію. Використання еластичної акрилової штукатурки для створення декоративно-захисного шару панелі забезпечує високу еластичність панелей, а саме: в процесі експлуатації панелі можуть 1 UA 72685 U 5 10 15 20 25 30 35 40 45 50 55 деформуватися при температурних перепадах; можливість монтажу панелей на округлені та інші архітектурні поверхні фасадів, причому дана штукатурка наноситься безпосередньо на полістиролові панелі без застосування монтажної сітки. Суть корисної моделі показана кресленнями, де на Фіг. 1 зображено поперечний розріз профільної поверхні теплоізоляційної панелі, а на Фіг. 2 - зовнішній вигляд теплоізоляційної панелі. Теплоізоляційна панель містить теплоізоляційний шар (див. Фіг. 1 та Фіг. 2), який виконаний з пінополістиролу 1 і декоративно-захисний шар 2. Повздовжні торцеві сторони 3 панелі виконані у вигляді співпадаючих між собою профільних поверхонь, одна з яких виконана з напуском 4, інша - з полицею 5. З'єднання суміжних торцевих сторін 3 створює замкову конструкцію 6, при цьому профільовані поверхні виконані в розрізі в вигляді ломаної лінії. Декоративно-захисний шар 2 виконано з еластичної акрилової штукатурки, яка нанесена на поверхню панелі товщиною 3-4 мм. Панель кріпиться до поверхонь стін 7 будівель за допомогою клейового шару 8 та дюбелів 9. Панель виготовляють таким чином. З плит пінополістиролу, наприклад марки ПСБ-С-35, вирізують заготовки за допомогою пристрою термічного різання, потім вироби розміщують на штукатурну машину, яка наносить декоративно-захисний шар з еластичної акрилової штукатурки. Вироби розміщують на спеціальні стелажі, де вони сохнуть в протягом двох днів. Монтаж запропонованих панелей на стіни будівлі 7 здійснюють так. Монтаж панелей розпочинається з монтажу стартової планки (не показана) до стіни 7 фасаду будівлі. На підготовлену поверхню стіни 7 наносять клейовий шар 8, наприклад клей-піну Penosil Polystyrol. Монтаж здійснюють знизу вверх. Нижню панель кріплять так, щоб поздовжня торцева сторона 3 панелі з профільною поверхнею, яка виконана у вигляді напуском 4 була внизу. Використовуючи стандартний інструмент закріплюють панель механічним способом за допомогою дюбелів 9. Потім верхню поздовжню сторону прикріпленої панелі 3 з полицею 5 стикують з поздовжньою торцевою стороною 3 з профільною поверхнею іншої панелі, яка виконана з напуском 4. При цьому напуск 4 стикується з полицею 5, отримуючи фіксоване з'єднання (замкову конструкцію 6) двох теплоізоляційних панелей. Аналогічно проводять з'єднання інших панелей. Причому дюбелі 9 прикріплюють в таке місце (виїмку), щоб верхня частина дюбеля співпала з однією з ліній профільної поверхні. Тобто, кожна наступна панель своїм напуском 4 закриває місця механічного кріплення попередньої панелі (верхню частину дюбеля 9). Під час проведення робіт місця примикання панелей декоруються вклеюванням Τподібної декоративної планки (не показана), далі ґрунтовка і фінішне фарбування. Профільні поверхні поздовжніх торцевих сторін можуть бути виконані в вигляді різних ламаних ліній. Один з варіантів виконання показано на Фіг. 1 та Фіг. 2. Перевагами запропонованої корисної моделі є: - термін служби термоізоляційних панелей дорівнює терміну служби самої будівлі; - термоізоляційні панелі водостійкі, вологостійкі, стійкі щодо кислот; - мають високу еластичність, тому можливий їх монтаж на округлені поверхні і фасади різної архітектурної конструкції; - панелі приховують вади на поверхні будівлі (до 3 см); - покриття (фасадна суміш) наноситься безпосередньо на полістиролові панелі без застосування монтажної сітки. - монтаж готових виробів швидкий і безпомилковий; - термоізоляційні панелі покриті удароміцною сумішшю на акриловій основі; - стійкі до землетрусів і стихійних лих; - панелі покривають повністю усю будівлю без проміжків і єдиним матеріалом, не створюючи теплових мостів, забезпечуючи цим повну теплову ізоляцію: - панелі стійкі до різних погодних умов. Не піддаються дії води, вологи і температури; - не піддаються дії плісняви, грибків і бактерій; - нешкідливі для здоров'я людей і не завдає збитку довкіллю; - термоізоляційні панелі можуть піддаватися забарвленню багаторазово фарбами на водній основі. Запропоновану теплоізоляційну панель використовують для декорування і утеплення фасадів будівель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Теплоізоляційна панель, що містить теплоізоляційний шар, виконаний з пінополістиролу, і декоративно-захисний шар, яка відрізняється тим, що повздовжні торцеві сторони панелі 2 UA 72685 U 5 виконані у вигляді співпадаючих між собою профільних поверхонь, одна з яких виконана з напуском, інша - з полицею, і таким чином, що з'єднання суміжних торцевих сторін створює замкову конструкцію, при цьому профільовані поверхні виконані в розрізі в вигляді ломаної лінії, а декоративно-захисний шар виконано з еластичної акрилової штукатурки, яка нанесена на поверхню панелі товщиною 3-4 мм. 3 UA 72685 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
