Обкладинка для пульту дистанційного керування побутової техніки

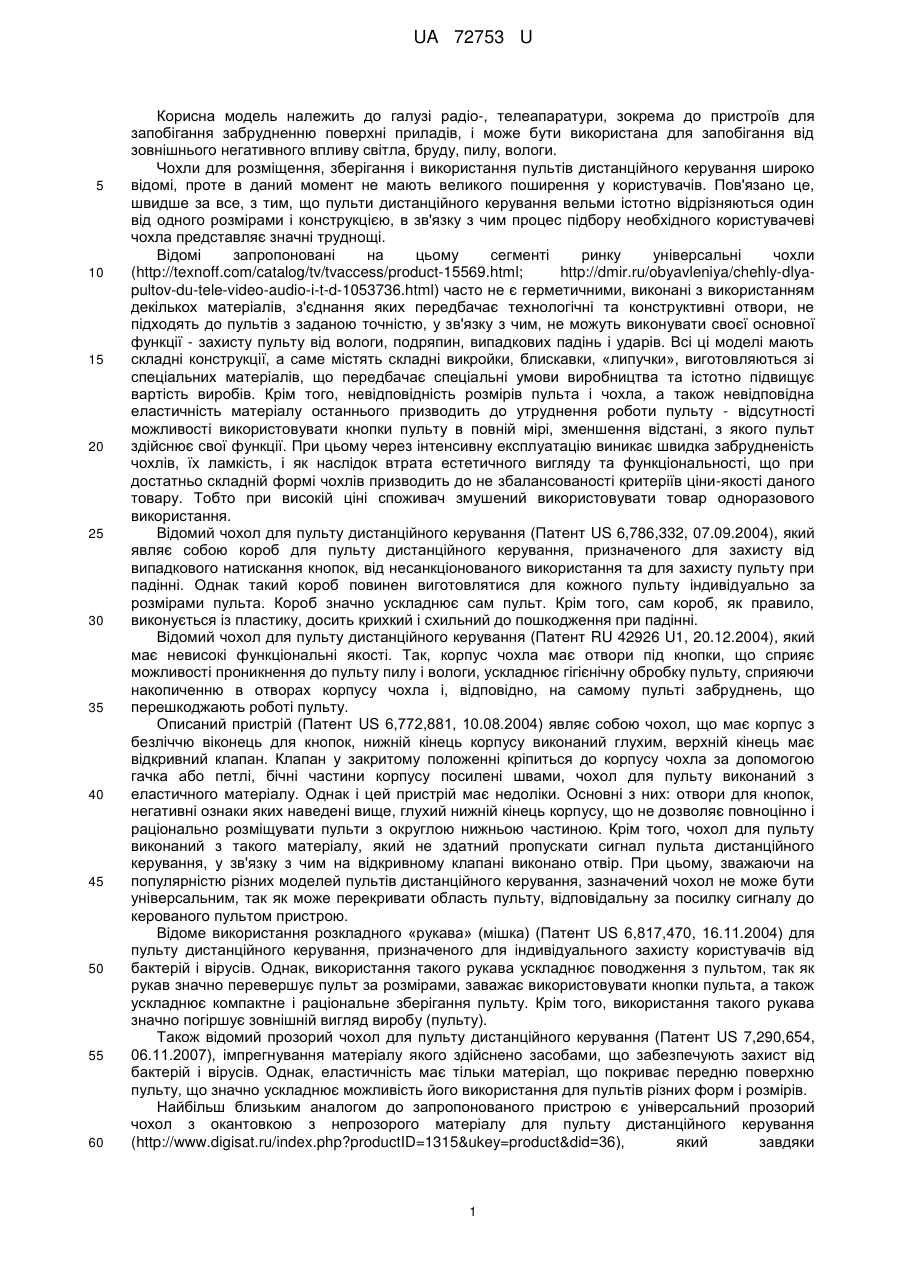

Реферат: UA 72753 U UA 72753 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіо-, телеапаратури, зокрема до пристроїв для запобігання забрудненню поверхні приладів, і може бути використана для запобігання від зовнішнього негативного впливу світла, бруду, пилу, вологи. Чохли для розміщення, зберігання і використання пультів дистанційного керування широко відомі, проте в даний момент не мають великого поширення у користувачів. Пов'язано це, швидше за все, з тим, що пульти дистанційного керування вельми істотно відрізняються один від одного розмірами і конструкцією, в зв'язку з чим процес підбору необхідного користувачеві чохла представляє значні труднощі. Відомі запропоновані на цьому сегменті ринку універсальні чохли (http://texnoff.com/catalog/tv/tvaccess/product-15569.html; http://dmir.ru/obyavleniya/chehly-dlyapultov-du-tele-video-audio-i-t-d-1053736.html) часто не є герметичними, виконані з використанням декількох матеріалів, з'єднання яких передбачає технологічні та конструктивні отвори, не підходять до пультів з заданою точністю, у зв'язку з чим, не можуть виконувати своєї основної функції - захисту пульту від вологи, подряпин, випадкових падінь і ударів. Всі ці моделі мають складні конструкції, а саме містять складні викройки, блискавки, «липучки», виготовляються зі спеціальних матеріалів, що передбачає спеціальні умови виробництва та істотно підвищує вартість виробів. Крім того, невідповідність розмірів пульта і чохла, а також невідповідна еластичність матеріалу останнього призводить до утруднення роботи пульту - відсутності можливості використовувати кнопки пульту в повній мірі, зменшення відстані, з якого пульт здійснює свої функції. При цьому через інтенсивну експлуатацію виникає швидка забрудненість чохлів, їх ламкість, і як наслідок втрата естетичного вигляду та функціональності, що при достатньо складній формі чохлів призводить до не збалансованості критеріїв ціни-якості даного товару. Тобто при високій ціні споживач змушений використовувати товар одноразового використання. Відомий чохол для пульту дистанційного керування (Патент US 6,786,332, 07.09.2004), який являє собою короб для пульту дистанційного керування, призначеного для захисту від випадкового натискання кнопок, від несанкціонованого використання та для захисту пульту при падінні. Однак такий короб повинен виготовлятися для кожного пульту індивідуально за розмірами пульта. Короб значно ускладнює сам пульт. Крім того, сам короб, як правило, виконується із пластику, досить крихкий і схильний до пошкодження при падінні. Відомий чохол для пульту дистанційного керування (Патент RU 42926 U1, 20.12.2004), який має невисокі функціональні якості. Так, корпус чохла має отвори під кнопки, що сприяє можливості проникнення до пульту пилу і вологи, ускладнює гігієнічну обробку пульту, сприяючи накопиченню в отворах корпусу чохла і, відповідно, на самому пульті забруднень, що перешкоджають роботі пульту. Описаний пристрій (Патент US 6,772,881, 10.08.2004) являє собою чохол, що має корпус з безліччю віконець для кнопок, нижній кінець корпусу виконаний глухим, верхній кінець має відкривний клапан. Клапан у закритому положенні кріпиться до корпусу чохла за допомогою гачка або петлі, бічні частини корпусу посилені швами, чохол для пульту виконаний з еластичного матеріалу. Однак і цей пристрій має недоліки. Основні з них: отвори для кнопок, негативні ознаки яких наведені вище, глухий нижній кінець корпусу, що не дозволяє повноцінно і раціонально розміщувати пульти з округлою нижньою частиною. Крім того, чохол для пульту виконаний з такого матеріалу, який не здатний пропускати сигнал пульта дистанційного керування, у зв'язку з чим на відкривному клапані виконано отвір. При цьому, зважаючи на популярністю різних моделей пультів дистанційного керування, зазначений чохол не може бути універсальним, так як може перекривати область пульту, відповідальну за посилку сигналу до керованого пультом пристрою. Відоме використання розкладного «рукава» (мішка) (Патент US 6,817,470, 16.11.2004) для пульту дистанційного керування, призначеного для індивідуального захисту користувачів від бактерій і вірусів. Однак, використання такого рукава ускладнює поводження з пультом, так як рукав значно перевершує пульт за розмірами, заважає використовувати кнопки пульта, а також ускладнює компактне і раціональне зберігання пульту. Крім того, використання такого рукава значно погіршує зовнішній вигляд виробу (пульту). Також відомий прозорий чохол для пульту дистанційного керування (Патент US 7,290,654, 06.11.2007), імпрегнування матеріалу якого здійснено засобами, що забезпечують захист від бактерій і вірусів. Однак, еластичність має тільки матеріал, що покриває передню поверхню пульту, що значно ускладнює можливість його використання для пультів різних форм і розмірів. Найбільш близьким аналогом до запропонованого пристрою є універсальний прозорий чохол з окантовкою з непрозорого матеріалу для пульту дистанційного керування (http://www.digisat.ru/index.php?productID=1315&ukey=product&did=36), який завдяки 1 UA 72753 U 5 10 15 20 25 30 35 40 регулюванню накидного язичка підходить до більшості моделей і розмірів пультів. Проте через невиправдану складність форми виконання, наявність технологічних та конструктивних отворів, та інших описаних вище недоліків, притаманних іншим чохлам, не дозволяє виконувати свої основні функції - захисту пульту від вологи, пилу, забруднення, подряпин, інших псувань, в тому числі при випадкових падіннях і ударах. Задача корисної моделі полягає у створенні пристрою, який має задані функціональні можливості як за рахунок сукупних властивостей використаної конструкції та матеріалу забезпечується захист пульту від пилу, вологи, ударів, подряпин, можливості виконання гігієнічного догляду за пультом дистанційного керування та обкладинки. Поставлена задача вирішується тим, що обкладинка для пультів дистанційного керування побутової техніки містить відділення для розміщення пульту, згідно з корисною моделлю обкладинка виконана світлопрозорого поліетилену товщиною матеріалу 50-60 мкм у формі прямокутного пакету висотою 100-240 мм, шириною 50-80 мм з герметично з’єднаними кромками одного короткого та двох довгих боків та короткого боку, що відкривається і забезпечена застібкою Zip-lock. Поєднання застосованих матеріалу та елементів конструкції дозволяє використовувати обкладинку для будь-якого пульту керування за рахунок використання відповідного типорозміру обкладинки без формування в ній отворів для кнопок за рахунок використання світлопрозорого поліетилену заданої товщини і жорсткості, що дозволяє використовувати функціональні можливості кнопок пульту без формування отворів в обкладинці; дає можливість легкого вкладання пульту в обкладинку та подальшого щільного закривання її застібкою Zip-lock задля забезпечення захисту пульту від пилу, вологи, ударів, подряпин, можливості виконання гігієнічного догляду за пультом дистанційного керування та обкладинкою. Конструкція запропонованої корисної моделі схематично представлена на кресленні. Обкладинка для пульту дистанційного керування побутової техніки має відділення, де розміщується пульт дистанційного керування, а саме пакет 1 прямокутної форми висотою 100240 мм, шириною 50-80 мм, виконаного з світлопрозорого поліетилену товщиною матеріалу 5060 мкм, при цьому кромки трьох боків (одного короткого та двох довгих) пакету герметично з'єднані, а кромки четвертого короткого боку, що відкривається, забезпечені застібкою 2 Zip-lock задля можливості вкладання пульту та подальшого щільного закривання. При використанні запропонованої обкладинки пульт дистанційного керування розміщується в пакет 1 через забезпечені застібкою 2 Zip-lock кромки четвертого боку шляхом просування його вздовж герметично з'єднаних двох довгих боків до зіткнення з коротким боком. Після цього застібку 2 Zip-lock закривають, що забезпечує герметичне знаходження пульту в пакеті 1 обкладинки. У такому стані пульт не має обмежень у своїх функціональних можливостях, в той же час надійно захищений від вологи, пилу, подряпин, ударів і пр. Таким чином, поєднання використаного матеріалу із запропонованою конструкцією корисної моделі дозволяє отримати переваги використання обкладинки, серед яких захист пульту від зовнішніх впливів - від пилу, вологи, ударів, подряпин і т.п., і як наслідок подовження терміну експлуатації в поєднанні з комфортом та раціональним розміщенням пульта будь-якої форми і розміру, й може бути виготовлена в промислових умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Обкладинка для пультів дистанційного керування побутової техніки, що містить відділення для розміщення пульту, яка відрізняється тим, що виконана з світлопрозорого поліетилену товщиною матеріалу 50-60 мкм у формі прямокутного пакету висотою 100-240 мм і шириною 5080 мм з герметично з'єднаними кромками одного короткого та двох довгих боків та короткого боку, що відкривається, забезпеченого застібкою Zip-lock. 2 UA 72753 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
