Пристрій дистанційного керування

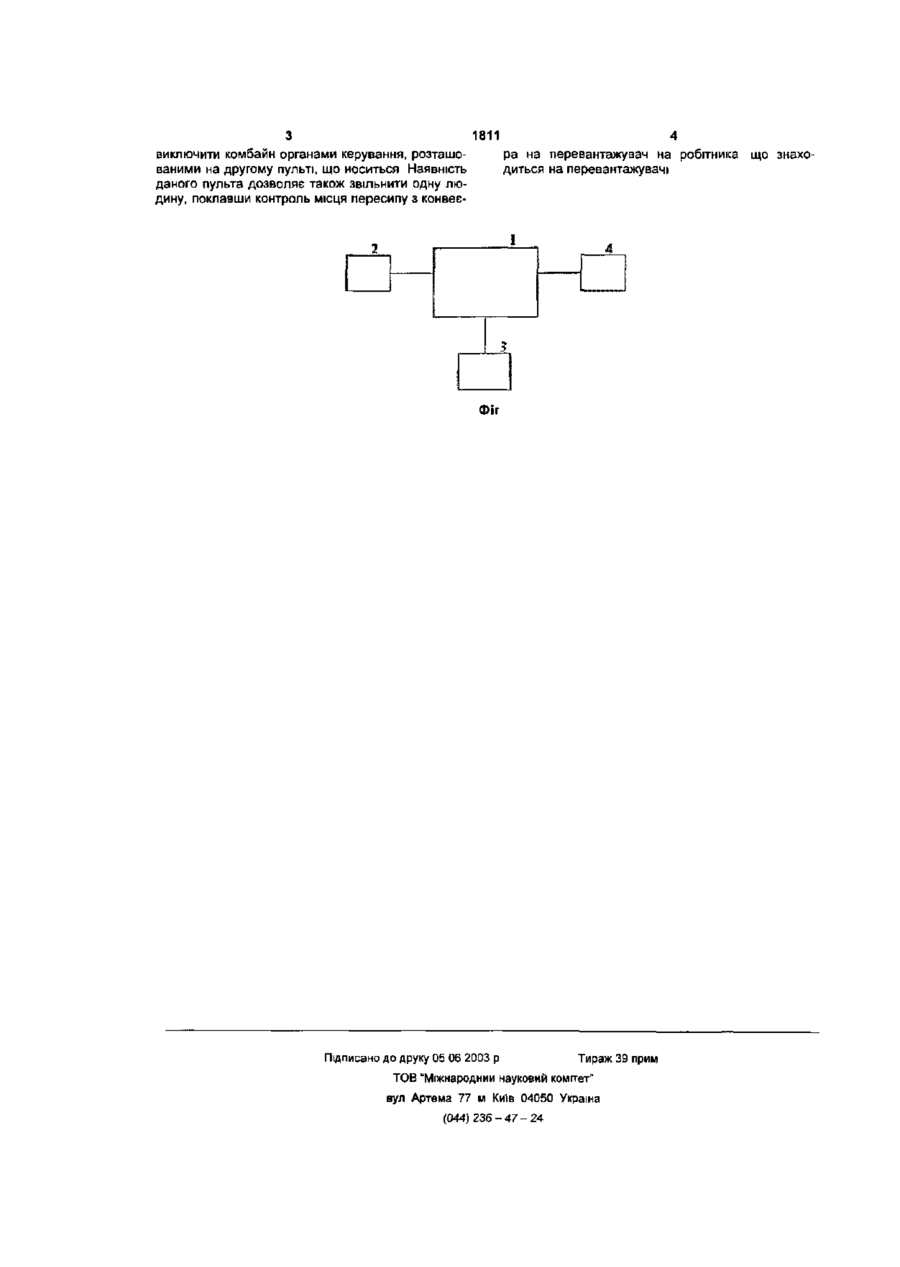

Пристрій дистанційного керування, що містить блок дистанційного керування, переносний пульт керування І джерела живлення, який відрізняється тим, що він оснащений другим переносним пультом керування, з'єднаним однією кабельною перемичкою з блоком дистанційного керування Корисна модель належить до гірничої' електротехніки й призначена для дистанційного керування механізмами, наприклад, прохідницькими комбайнами Відомий комплекс керування й діагностики прохідницької техніки КПТ (див Посібник з експлуатації, Донецьк, НЕЮ «Автоматгірмаш», 1996р ). Комплекс являє собою пристрій для керування з пульта керування, що носиться, чи пульта керування місцевого в зоні візуального контролю електро- І гідроприводами прохідницького комбайна Комплекс містить блок дистанційного керування, пульт керування, що носиться, пульт керування місцевий, джерела живлення й клем ні коробки При роботі прохідницького комбайна машиніст із (дистанційним) пультом керування, що носиться, знаходиться безпосередньо біля виконавчого органа і може контролювати тільки зону руйнування. Однак при робочому циклі комбайн робить переміщення, при яких його хвостова частина, а саме хвіст скребкового конвеєра, що знаходиться безпосередньо над перевантажувачем, зміщається, що приводить до розсипання зруйнованої породи, що транспортується конвеєром комбайна до перевантажувача, повз останній Засоби дистанційного керування хвостовою частиною конвеєра відсутні Тому для нормалізації ситуації' робітник, що контролює місце пересипу з конвеєра на перевантажувач, повинен натиснути на кнопки «Стоп», що приводять до зупинки електроприводів усього комбайна Після цього комбайн запускається знову (що вимагає певного часу), виконується коректування хвостової частини конвеєра й відновлюється технологічний цикл Для обслуговування роботи комбайна, крім того, потрібен ще й третій робітник, що контролює перевантажувач. Недоліками застосування такого пристрою є. низька оперативність керування комбайном, зниження безпеки експлуатації комбайна, завищена КІЛЬКІСТЬ обслуговуючого персоналу. В основу корисної моделі поставлена задача у пристро'і дистанційного керування, шляхом зміни його конструкції', забезпечити підвищення оперативності керування і безпеки експлуатації комбайна, а також скорочення чисельності обслуговуючого персоналу Поставлена задача вирішується за рахунок того, що пристрій дистанційного керування, що містить блок дистанційного керування, пульт керування, що носиться, і джерела живлення, ВІДПОВІДНО до корисної моделі, постачений додатковим пультом керування, що носиться, з'єднаним однією кабельною перемичкою з блоком дистанційного керування Сутність корисної моделі пояснюється кресленням і описом до нього На кресленні представлена блок-схема пристрою, що може розглядатися і як приклад конкретного виконання, що містить блок дистанційного керування 1, пульт керування, що носиться, 2, джерела живлення 3 і другий пульт керування, що носиться, 4 Пристрій працює в такий спосіб. При розсипанні матеріалу, що транспортується, повз перевантажувач робітник за допомогою другого пульта коректує положення хвостової частини конвеєра, не виключаючи комбайн При виникненні аварійної ситуації цей же робітник може 00 З 1811 4 виключити комбайн органами керування, розташора на перевантажувач на робітника що знахованими на другому пульті, що носиться Наявність диться на перевантажувачі даного пульта дозволяє також звільнити одну людину, поклавши контроль місця пересипу з конвеє 1 4 Фіг Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комгтет" вул Артема 77 м Київ 04050 Україна (044) 236 - 47 - 24
