Пристрій та спосіб для подачі крапель скломаси до склоформувальної машини для формування склотари

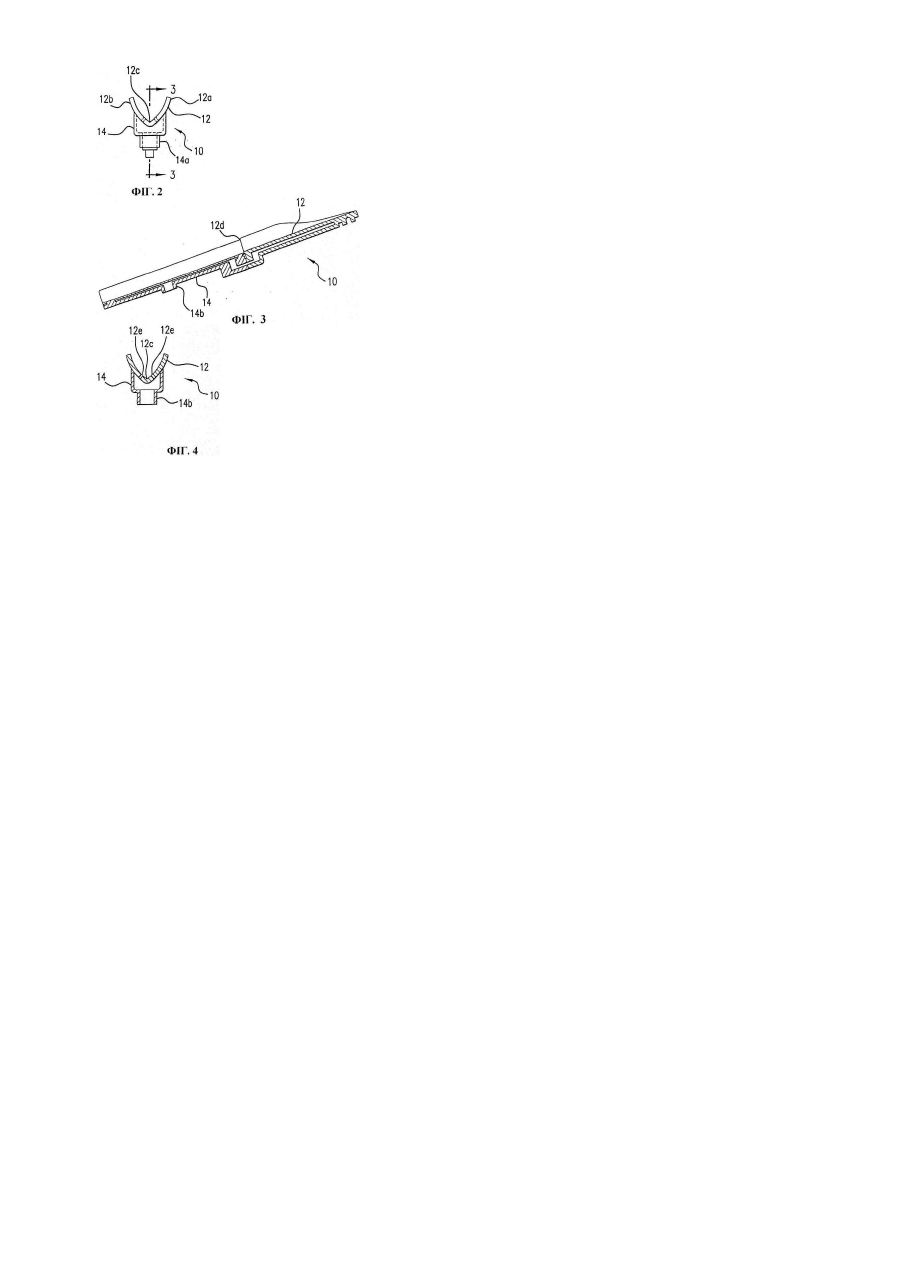

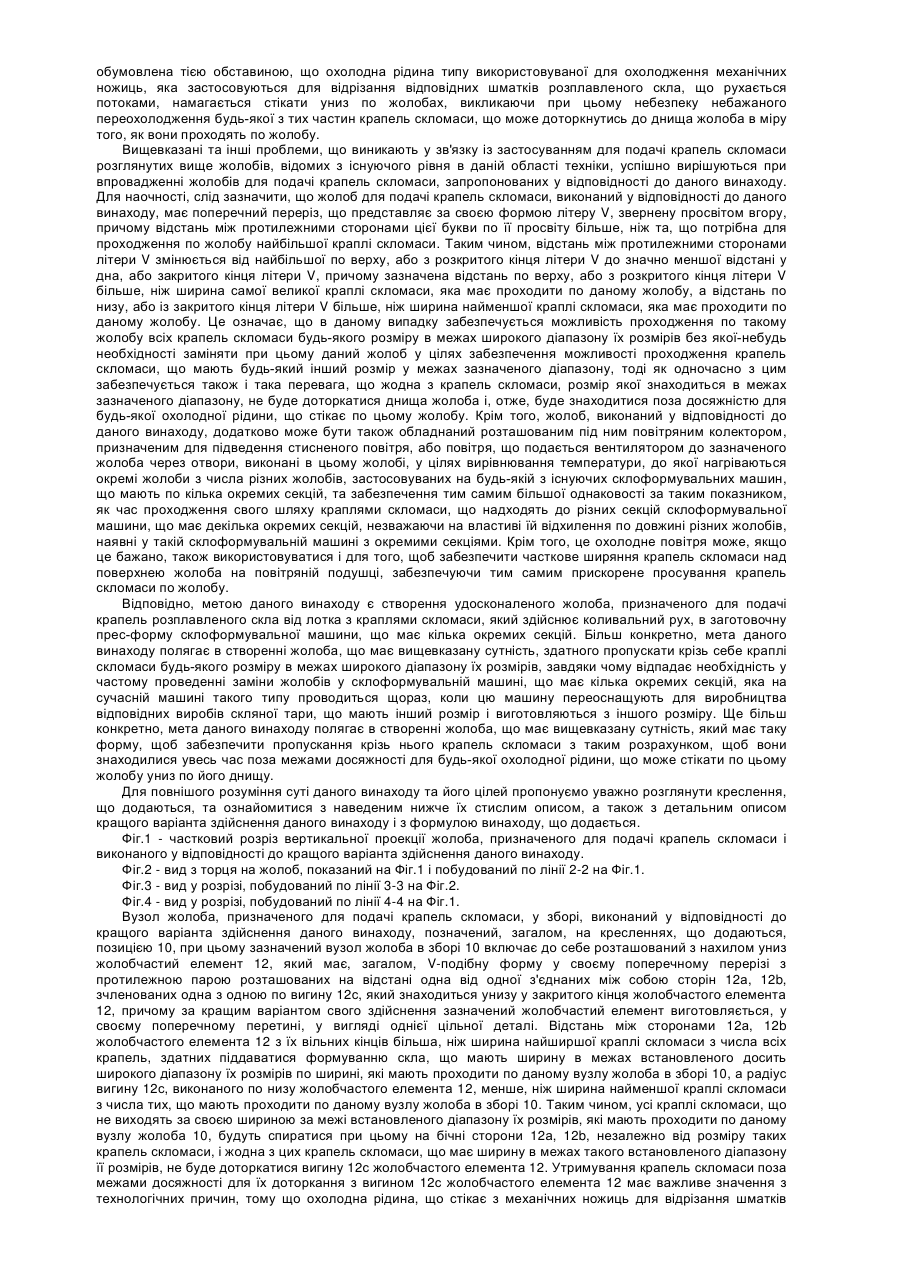

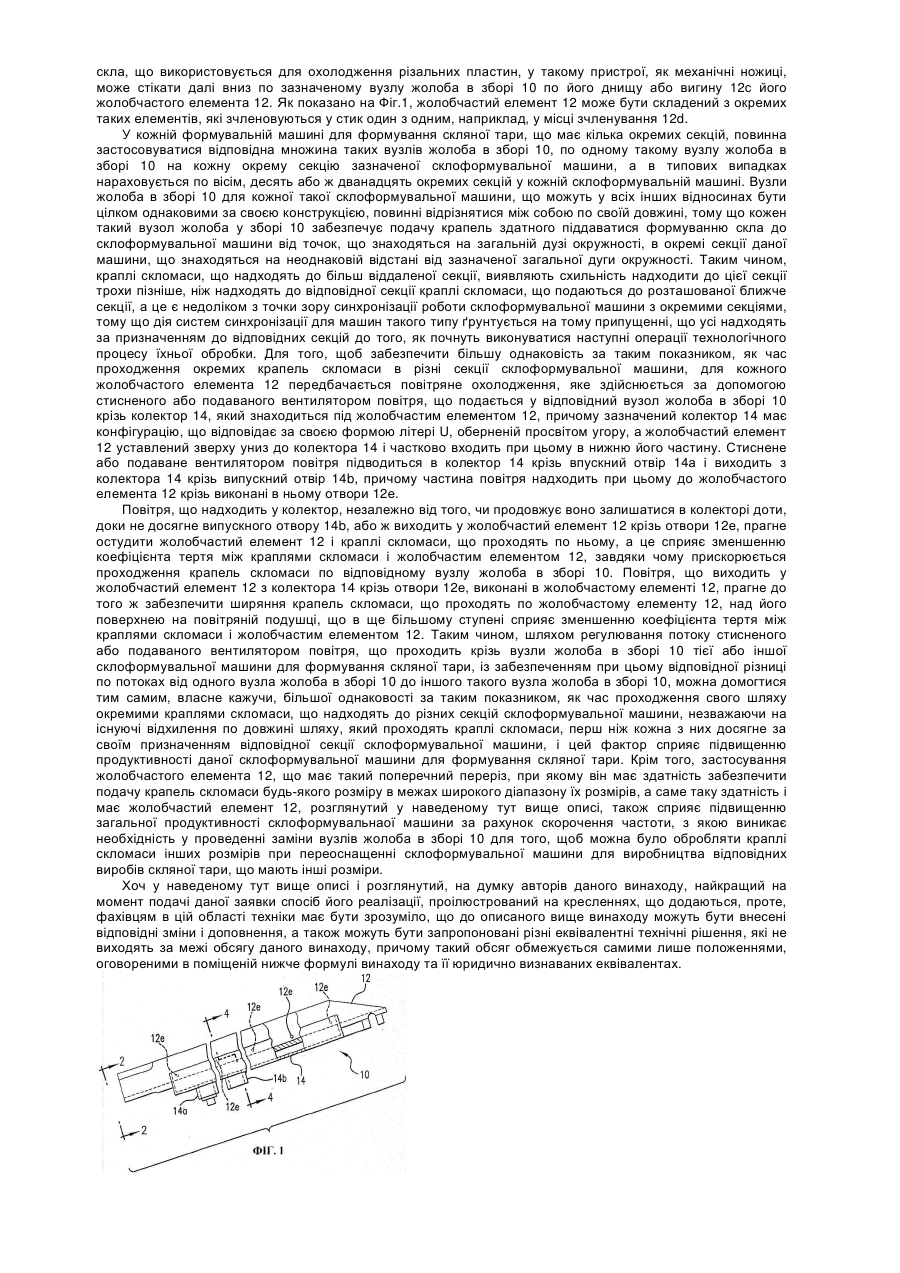

1. Вузол жолоба у зборі, призначений для подачі крапель здатної піддаватися формуванню скломаси по розташованому з нахилом униз шляху від розподільного пристрою склоформувальної машини для формування скляної тари, що має окремі секції, причому згаданий вузол жолоба в зборі містить жолобчастий елемент, що має конфігурацію у своєму поперечному перерізі, яка, загалом, відповідає за своєю формою літері V, оберненій просвітом угору, протилежна пара сторін якої зчленована біля їх нижніх кінців одна з одною з утворенням скругленого вигину, причому сторони розташовані на відстані одна від одної, виміряній між вільними їх кінцями, яка більша, ніж ширина найкрупнішої краплі скломаси з числа всіх крапель скломаси, що мають ширину в межах встановленого досить широкого діапазону розмірів цих крапель по ширині, які мають проходити по зазначеному вузлу жолоба в зборі, а зазначений вигин має радіус, величина якого менша, ніж ширина найменшої за своїм розміром краплі скломаси серед усіх крапель скломаси, що мають ширину в межах установленого діапазону розмірів цих крапель по ширині, колектор, який знаходиться під жолобчастим елементом і проходить на значну відстань уздовж вказаного жолобчастого елемента, причому вказаний колектор має конфігурацію у своєму поперечному перерізі, що відповідає, за своєю формою, літері U, оберненій просвітом угору, а вказаний жолобчастий елемент вставлений у вказаний колектор і частково входить при цьому в нижню його частину, та засіб, призначений для того, щоб забезпечити підведення стисненого або подаваного вентилятором повітря до вказаного колектора з метою охолодження вказаного жолобчастого елемента.

2. Вузол жолоба в зборі за п. 1, який відрізняється тим, що зазначений жолобчастий елемент має множину виконаних у ньому наскрізних отворів, причому зазначені отвори служать для того, щоб забезпечити можливість підведення стисненого або подаваного вентилятором повітря до зазначеного жолобчастого елемента з метою додаткового охолодження зазначеного жолобчастого елемента, а також забезпечення принаймні часткового ширяння крапель скломаси, що проходять по ньому, над його поверхнею на повітряній подушці.

3. Вузол жолоба в зборі за п. 1, який відрізняється тим, що вказаний жолобчастий елемент містить вхідний елемент, призначений для прийому крапель скломаси, що виходять з розподільного пристрою, що здійснює коливальний рух, і вихідний елемент, що кріпиться до згаданого вхідного елемента із забезпеченням можливості його від'єднання від нього, призначений для прийому крапель скломаси, що виходять зі згаданого вхідного елемента, при цьому згаданий вхідний елемент і згаданий вихідний елемент зчленовані у стик один з одним у місці їх зчленування, а згаданий колектор знаходиться принаймні частково як під згаданим вхідним елементом, так і під згаданим вихідним елементом.

4. Спосіб подачі під дією власної ваги окремих крапель здатної піддаватися формуванню скломаси, що мають ширину в межах встановленого досить широкого діапазону розмірів цих крапель по ширині, від джерела таких крапель скломаси до відповідної секції склоформувальної машини для формування скляної тари, причому вказаний спосіб включає забезпечення наявності розташованого з нахилом униз вузла жолоба в зборі, що має верхній, вхідний кінець для прийому крапель скломаси, що надходять, і нижній, вихідний кінець, причому вказаний вузол жолоба в зборі має конфігурацію, загалом, що відповідає, за своєю формою, літері V, при цьому вказаний вузол жолоба в зборі додатково має колектор, що знаходиться принаймні частково під жолобчастим елементом зазначеного вузла жолоба в зборі, причому вказаний колектор має конфігурацію, що відповідає за своєю формою літері U, оберненій просвітом угору, а вказаний жолобчастий елемент вставлений у вказаний колектор і частково входить при цьому в нижню його частину, причому протилежна пара сторін поперечного перерізу вказаного жолобчастого елемента зчленована біля нижніх кінців цих сторін, з'єднаних одна з одною, з утворенням при цьому вигину, вказані сторони розташовані на відстані одна від одної, вимірюваній між вільними їх кінцями, яка більша за ширину найкрупнішої краплі скломаси з числа всіх крапель скломаси, що мають ширину в межах установленого діапазону розмірів цих крапель по ширині, які мають проходити по вказаному вузлу жолоба в зборі, а вказаний вигин має радіус, величина якого менша, ніж ширина найменшої за своїм розміром краплі скломаси серед усіх крапель скломаси, що мають ширину в межах встановленого діапазону розмірів цих крапель по ширині, які мають проходити по вказаному вузлу жолоба в зборі, завдяки чому будь-яка крапля скломаси, що проходить над охолодною рідиною, що стікає вниз по вказаному вузлу жолоба в зборі, утримується поза межами досяжності для її доторкання з будь-якою охолодною рідиною, що стікає вниз по жолобчастому елементу, і це стосується всіх крапель скломаси всіх розмірів у межах установленого діапазону їх розмірів по ширині, що подаються по зазначеному вузлу жолоба в зборі, і підведення стисненого або подаваного вентилятором повітря до вказаного колектора з метою принаймні часткового охолодження вказаного жолобчастого елемента, щоб тим самим зменшити коефіцієнт тертя між вказаним жолобчастим елементом і краплями скломаси, подаваними по ньому.

5. Спосіб за п. 4, який відрізняється тим, що вказаний жолобчастий елемент додатково має множину виконаних у ньому наскрізних отворів, що забезпечують можливість підведення стисненого або подаваного вентилятором повітря, що проходить крізь вказаний колектор до вказаного жолобчастого елемента для того, щоб тим самим забезпечити додаткове охолодження вказаного жолобчастого елемента, а також для того, щоб забезпечити принаймні часткове ширяння крапель скломаси, що проходять по вказаному вузлу жолоба в зборі, з метою додаткового зменшення сил тертя, що діють на краплі скломаси при проходженні їх по зазначеному вузлу жолоба в зборі.
