Установка для випробування виробу на удар

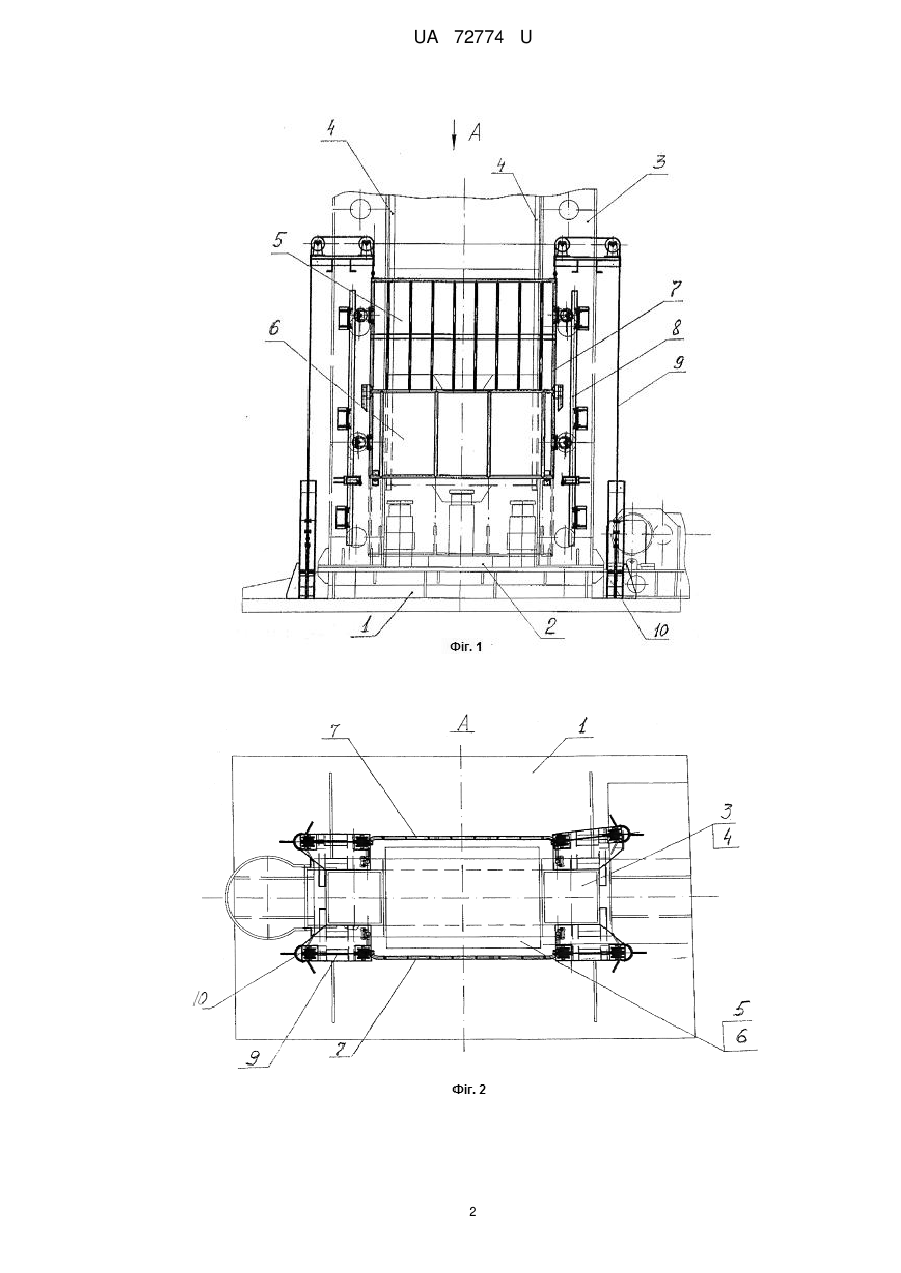

Реферат: Установка для випробування виробу на удар містить станину з ковадлом і силову раму з напрямними, на якій встановлена каретка з ударним вантажем. Крім того, в зоні розташування станини з ковадлом спереду і ззаду силової рами встановлені захисні ґрати з можливістю переміщення по вертикальних планках силової рами за допомогою тросової тяги і системи контрвантажів. UA 72774 U (12) UA 72774 U UA 72774 U 5 10 15 20 25 30 35 Корисна модель належить до галузі випробування різних конструкцій або пристроїв, а конкретно до випробування конструкцій або пристроїв на ударні навантаження. Вже відома установка для випробування виробу на удар, що містить станину з ковадлом і силову раму з напрямними, на якій встановлена каретка з ударним вантажем (опис до KM України № 1678, опуб. 17.03.2003 р.). Проте відома установка має за основний недолік те, що не забезпечує безпеку обслуговуючого персоналу у момент контакту ударного вантажу з випробовуваним виробом. В основу корисної моделі поставлено задачу підвищення безпеки обслуговуючого персоналу шляхом створення безпечної зони у районі контактування ударного вантажу з випробовуваним виробом. Поставлена задача вирішується тим, що в установці для випробування виробу на удар, що містить станину з ковадлом і силову раму з напрямними, на якій встановлена каретка з ударним вантажем, згідно з корисною моделлю, у зоні розташування станини з ковадлом спереду і ззаду силової рами встановлені захисні ґрати з можливістю переміщення по вертикальних планках силової рами за допомогою тросової тяги і системи контрвантажів. Доведено, що нова сукупність ознак є причиною, а отримуваний первинний технічний результат "створення безпечної зони в районі контакту ударного вантажу з випробовуваним виробом" - наслідком. У свою чергу цей первинний результат є причиною, а отримуваний вторинний технічний результат "підвищення безпеки обслуговуючого персоналу" - його наслідком. Нижче корисна модель пояснюється на прикладі її виконання із посиланням на креслення, що додаються, на яких зображено: на фіг. 1 - установка для випробування виробу на удар; на фіг. 2 - те саме (вид А). Пропонована установка для випробування на удар містить станину 1 з ковадлом 2 і силову раму 3 з напрямними 4, на якій встановлена каретка 5 з ударним вантажем 6. У зоні розташування станини 1 з ковадлом 2 спереду і ззаду силової рами 3 встановлені захисні ґрати 7 з приводом вертикального переміщення по вертикальних планках 8 силової рами 3 за допомогою тросової тяги 9 і системи контрвантажів 10. Пропонована установка для випробування виробу на удар працює таким чином. Перед тим, як випробувати виріб на удар з установкою його на ковадлі 2, захисні ґрати 7 пересувають у верхнє положення, а після цього і під час випробування на удар захисні грати 7 опускають униз. Після того, як ударний вантаж 6 за допомогою каретки 5 перемістили у верхнє положення і надійно зафіксували, захисні ґрати 7 переміщують у верхнє положення і вже випробуваний виріб виймають. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Установка для випробування виробу на удар, що містить станину з ковадлом і силову раму з напрямними, на якій встановлена каретка з ударним вантажем, яка відрізняється тим, що в зоні розташування станини з ковадлом спереду і ззаду силової рами встановлені захисні ґрати з можливістю переміщення по вертикальних планках силової рами за допомогою тросової тяги і системи контрвантажів. 1 UA 72774 U 2 UA 72774 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
