Стенд для випробування рульового управління на удар манекеном

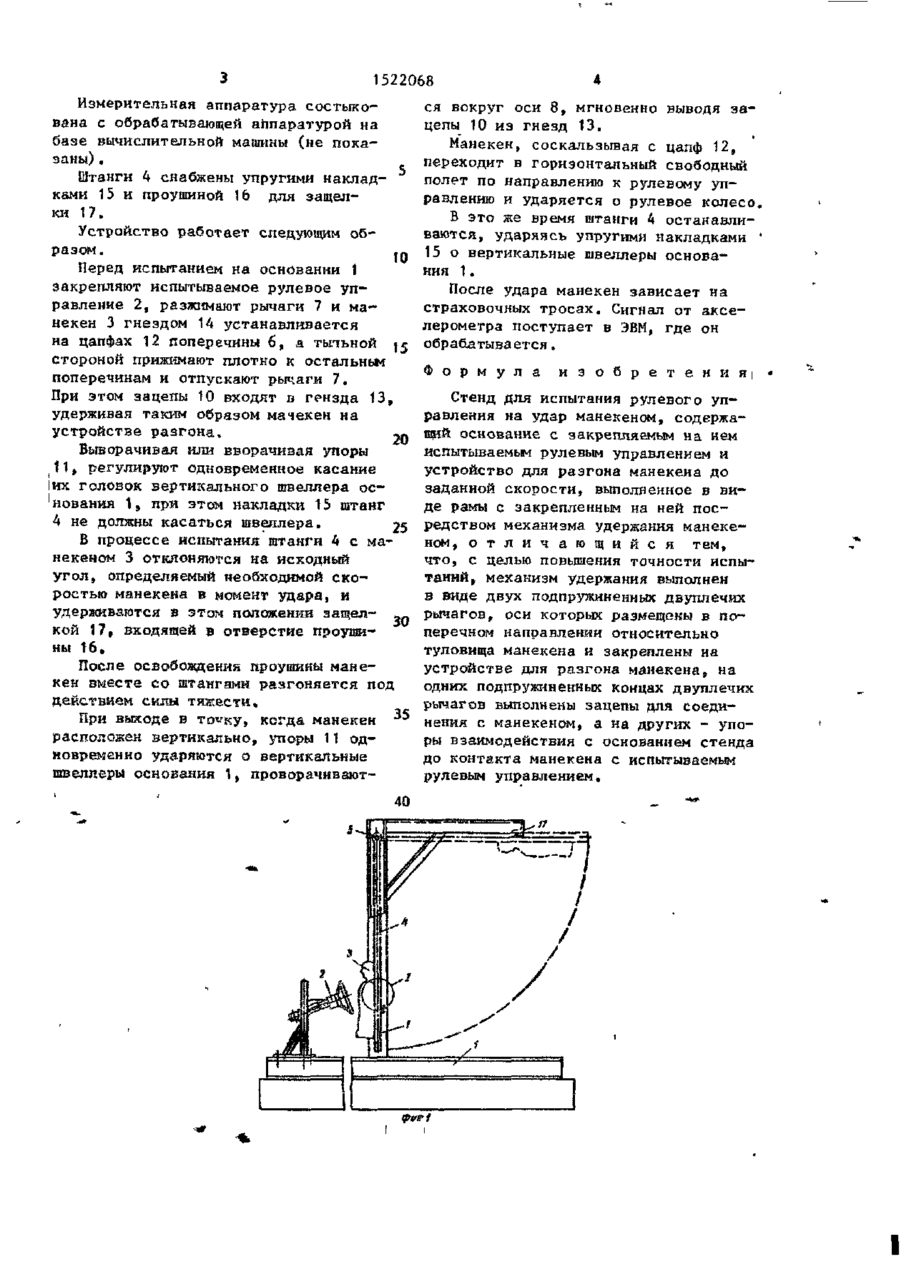

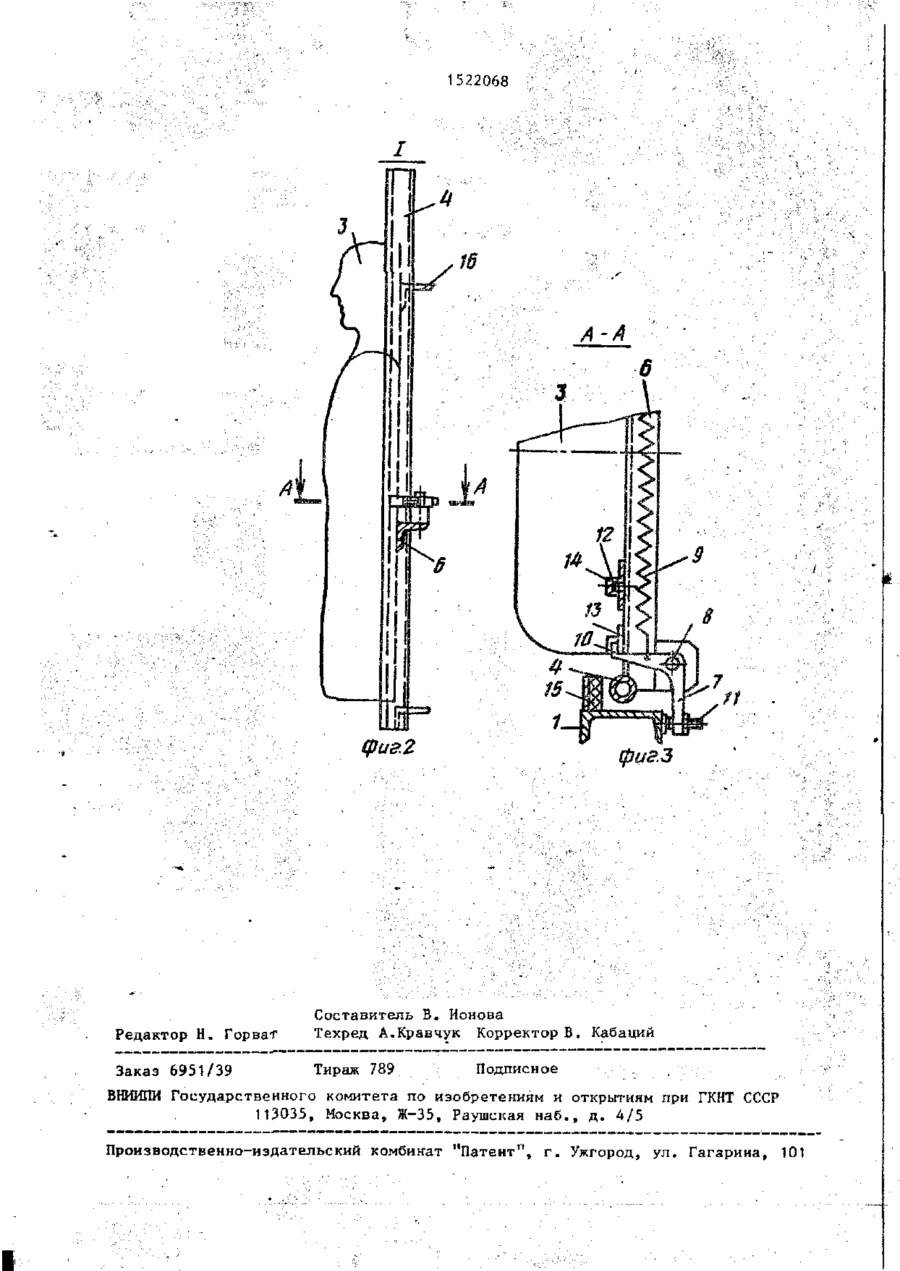

Изобретение относится к испытательному оборудованию, а именно к оборудованию для специальных испыта Изобретение относится к испытательному оборудованию, а именно к оборудованию для специальных испытаний транспортных средств, в частности рулевых управлений автомобилей. Целью изобретения является повышение точности испытаний. На фиг.1 показан стенд, общий вид, на фиг.2 - узел I на фиг.1 (устройство для закрепления и отсоединения манекена в увеличенном виде), на фиг.З - сечение А-А на фиг„2. На сваренном из швеллеров основании 1 закреплено испытываемое рулевое управление 2 и устройство 3 для разгона манекена. Устройство для разгона выполнено из штанг 4, шарнирко закреп( ленных на оси 5 и соединенных между собой поперечинами 6. На поперечине 6, расположенной в районе центра тяжести закрепляемого на устройстве 3 для разгона манекена, ний транспортных средств, в частности рулевых управлений автомобилей. Цель изобретения - повышение точности испытаний. Стенд содержит основание 1 с закрепляемым на нем рулевым управлением 2, устройство для разгона манекена 3 с механизмом удержания манекена, выполненным в виде двух двуплечих подпружиненных рычагов с зацепом ка одном плече и упором на втором плече указанных рычагов. В момент срабатывания механизма удержания манекен освобождается от зацепов и взаимодействует с испытываемым рулевым управлением, 3 ил. установлен механизм удержания манекена, который представляет собой два двуплечих рычага 7, установленных на осях 8, присоединенных к поперечине 6 параллельно штангам 4. Рычаги 7 соединены между собой пружиной 9 за плечи, на которых выполнены зацепы 10, На вторых плечах рычагов в резьбовых отверстиях установлены упоры ]1. На этой же перекладине установлены цилиндрические цапфы 12, На манекене выполнены гнезда 13 е соответствующие зацепам рычагов 7, и гнездо 14, соответствующее цапфе 12* Он также снабжен страховочными тросами (не показаны), ограничивающими перемещение манекена после удара, и измерительной аппаратурой в виде двух акселерометров (не показаны), вмонтированных в тыльную сторону манекена. З 1522068 Измерительная аппаратура состыкована с обрабатывающей аппаратурой на базе вычислительной машины (не показаны) . Штанги 4 снабжены упругими накладками 15 и проушиной 16 для защелки 1 7. Устройство работает следующим образом. to Перед испытанием на основании 1 закрепляют испытываемое рулевое управление 2, разжимают рычаги 7 и манекен 3 гнездом 14 устанавливается на цапфах 12 поперечины 6, а тьпьной | с стороной прижимают плотно к остальным поперечинам и отпускают рычаги 7. При этом зацепы 10 входят в гензда 13, удерживая таким образом мачекен на устройстве р а з г о н а , « Выворачивая или вворачивая упоры 11, регулируют одновременное касание 1их головок вертикального швеллера о с нования 1, при этом накладки 15 штанг 4 не должны касаться швеллера. 25 В процессе испытания штанги 4 с манекеном 3 отклоняются на исходный угол, определяемый необходимой с к о ростью манекена в момент удара, и удерживаются в этом положении защелкой 17» входящей в отверстие проуши- 30 ны t 6 . После освобождения проушины манекен вместе со штангами разгоняется под действием силы тяжести,, При выходе в то^ку, когда манекен 35 расположен вертикально, упоры 11 одновременно ударяются о вертикальные швеллеры основания 1, проворачивают40 ся вокруг оси 8, мгновенно выводя з а цепы 10 из гнезд 13. Манекен, соскальзывая с цапф 12, переходит в горизонтальный свободный полет по направлению к рулевому управлению и ударяется о рулевое колесо, В это же время штанги 4 останавливаются, ударяясь упругими накладками 15 о вертикальные швеллеры основания 1. После удара манекен зависает на страховочных тросах. Сигнал от а к с е лерометра поступает в ЭВМ, где он обрабатывается, Ф о р м у л а и з о б р е т е н и я ! Стенд для испытания рулевого управления на удар манекеном, содержащей основание с закрепляемым на нем испытываемым рулевым управлением и устройство для разгона манекена до заданной скорости, выполненное в виде рамы с закрепленным на ней посредством механизма удержания манекеном, о т л и ч а ю щ и й с я тем, что, с целью повышения точности испытаний, механизм удержания выполнен в виде двух подпружиненных двуплечих рычагов, оси которых размещены в поперечном направлении относительно туловища манекена и закреплены на устройстве для разгона манекена 9 на одних подпружиненных концах двуплечих рычагов выполнены зацепы для соединения с манекеном, а на других - упоры взаимодействия с основанием стенда до контакта манекена с испытываемым рулевым управлением. 522068 Редактор Н. Горват Составитель В. Ионова Техред А.Кравчук Корректор В. Кабаций Заказ 6951/39 Тираж 789 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
