Спосіб формування структури багаторівневої крони деревних рослин

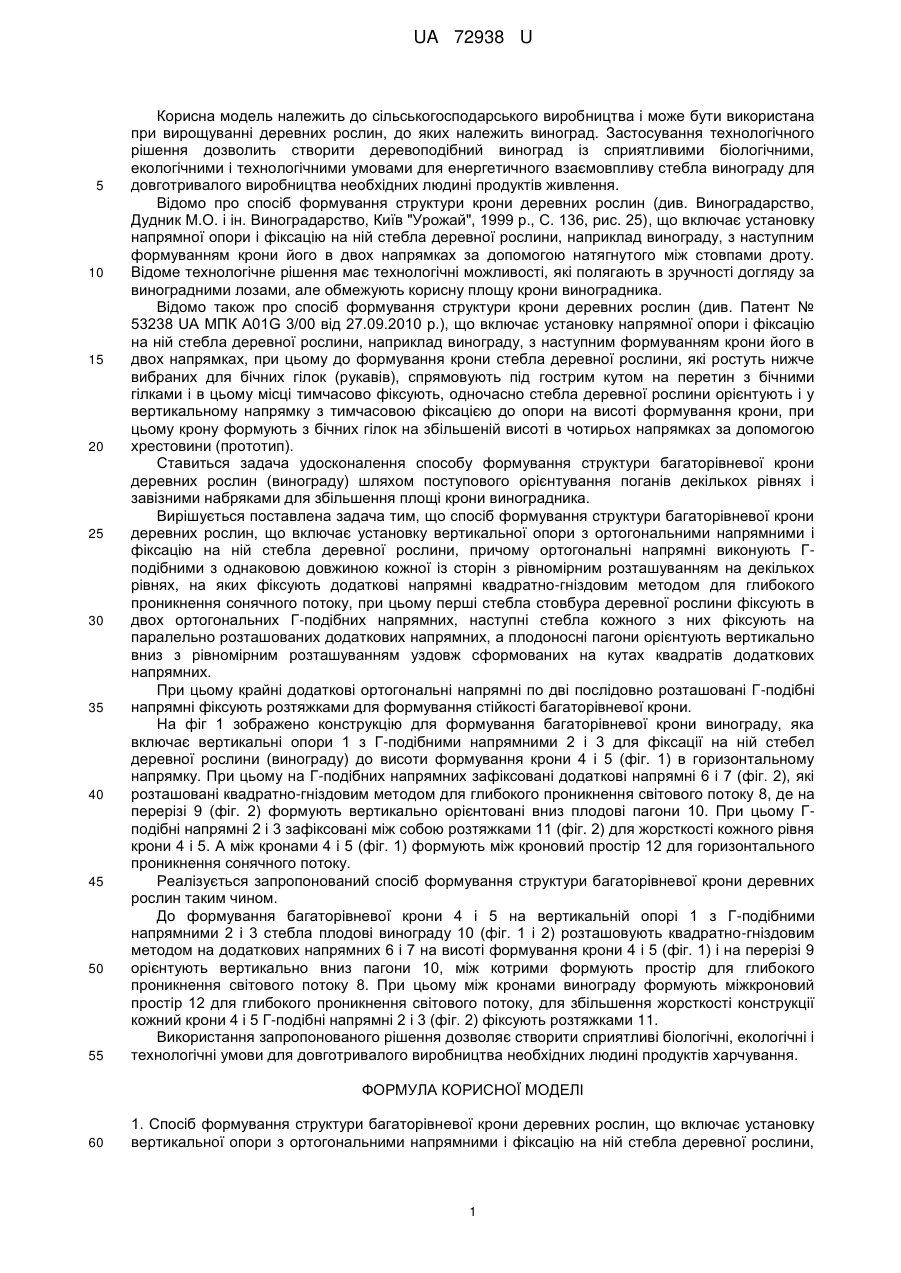

Реферат: UA 72938 U UA 72938 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського виробництва і може бути використана при вирощуванні деревних рослин, до яких належить виноград. Застосування технологічного рішення дозволить створити деревоподібний виноград із сприятливими біологічними, екологічними і технологічними умовами для енергетичного взаємовпливу стебла винограду для довготривалого виробництва необхідних людині продуктів живлення. Відомо про спосіб формування структури крони деревних рослин (див. Виноградарство, Дудник М.О. і ін. Виноградарство, Київ "Урожай", 1999 р., С. 136, рис. 25), що включає установку напрямної опори і фіксацію на ній стебла деревної рослини, наприклад винограду, з наступним формуванням крони його в двох напрямках за допомогою натягнутого між стовпами дроту. Відоме технологічне рішення має технологічні можливості, які полягають в зручності догляду за виноградними лозами, але обмежують корисну площу крони виноградника. Відомо також про спосіб формування структури крони деревних рослин (див. Патент № 53238 UA МПК А01G 3/00 від 27.09.2010 p.), що включає установку напрямної опори і фіксацію на ній стебла деревної рослини, наприклад винограду, з наступним формуванням крони його в двох напрямках, при цьому до формування крони стебла деревної рослини, які ростуть нижче вибраних для бічних гілок (рукавів), спрямовують під гострим кутом на перетин з бічними гілками і в цьому місці тимчасово фіксують, одночасно стебла деревної рослини орієнтують і у вертикальному напрямку з тимчасовою фіксацією до опори на висоті формування крони, при цьому крону формують з бічних гілок на збільшеній висоті в чотирьох напрямках за допомогою хрестовини (прототип). Ставиться задача удосконалення способу формування структури багаторівневої крони деревних рослин (винограду) шляхом поступового орієнтування поганів декількох рівнях і завізними набряками для збільшення площі крони виноградника. Вирішується поставлена задача тим, що спосіб формування структури багаторівневої крони деревних рослин, що включає установку вертикальної опори з ортогональними напрямними і фіксацію на ній стебла деревної рослини, причому ортогональні напрямні виконують Гподібними з однаковою довжиною кожної із сторін з рівномірним розташуванням на декількох рівнях, на яких фіксують додаткові напрямні квадратно-гніздовим методом для глибокого проникнення сонячного потоку, при цьому перші стебла стовбура деревної рослини фіксують в двох ортогональних Г-подібних напрямних, наступні стебла кожного з них фіксують на паралельно розташованих додаткових напрямних, а плодоносні пагони орієнтують вертикально вниз з рівномірним розташуванням уздовж сформованих на кутах квадратів додаткових напрямних. При цьому крайні додаткові ортогональні напрямні по дві послідовно розташовані Г-подібні напрямні фіксують розтяжками для формування стійкості багаторівневої крони. На фіг 1 зображено конструкцію для формування багаторівневої крони винограду, яка включає вертикальні опори 1 з Г-подібними напрямними 2 і 3 для фіксації на ній стебел деревної рослини (винограду) до висоти формування крони 4 і 5 (фіг. 1) в горизонтальному напрямку. При цьому на Г-подібних напрямних зафіксовані додаткові напрямні 6 і 7 (фіг. 2), які розташовані квадратно-гніздовим методом для глибокого проникнення світового потоку 8, де на перерізі 9 (фіг. 2) формують вертикально орієнтовані вниз плодові пагони 10. При цьому Гподібні напрямні 2 і 3 зафіксовані між собою розтяжками 11 (фіг. 2) для жорсткості кожного рівня крони 4 і 5. А між кронами 4 і 5 (фіг. 1) формують між кроновий простір 12 для горизонтального проникнення сонячного потоку. Реалізується запропонований спосіб формування структури багаторівневої крони деревних рослин таким чином. До формування багаторівневої крони 4 і 5 на вертикальній опорі 1 з Г-подібними напрямними 2 і 3 стебла плодові винограду 10 (фіг. 1 і 2) розташовують квадратно-гніздовим методом на додаткових напрямних 6 і 7 на висоті формування крони 4 і 5 (фіг. 1) і на перерізі 9 орієнтують вертикально вниз пагони 10, між котрими формують простір для глибокого проникнення світового потоку 8. При цьому між кронами винограду формують міжкроновий простір 12 для глибокого проникнення світового потоку, для збільшення жорсткості конструкції кожний крони 4 і 5 Г-подібні напрямні 2 і 3 (фіг. 2) фіксують розтяжками 11. Використання запропонованого рішення дозволяє створити сприятливі біологічні, екологічні і технологічні умови для довготривалого виробництва необхідних людині продуктів харчування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб формування структури багаторівневої крони деревних рослин, що включає установку вертикальної опори з ортогональними напрямними і фіксацію на ній стебла деревної рослини, 1 UA 72938 U 5 10 який відрізняється тим, що ортогональні напрямні виконують Г-подібними з однаковою довжиною кожної із сторін з рівномірним розташуванням на декількох рівнях, на яких фіксують додаткові напрямні квадратно-гніздовим методом для глибокого проникнення сонячного потоку, при цьому перші стебла стовбура деревної рослини фіксують в двох ортогональних Г-подібних напрямних, наступні стебла кожного з них фіксують на паралельно розташованих додаткових напрямних, а плодоносні пагони орієнтують вертикально вниз з рівномірним розташуванням уздовж сформованих на кутах квадратів додаткових напрямних. 2. Спосіб формування структури багаторівневої крони деревних рослин за п. 1, який відрізняється тим, що крайні додаткові ортогональні напрямні по дві послідовно розташовані Г-подібні напрямні фіксують розтяжками для формування стійкості багаторівневої крони. 2 UA 72938 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
