Знаряддя для нарізання щілин

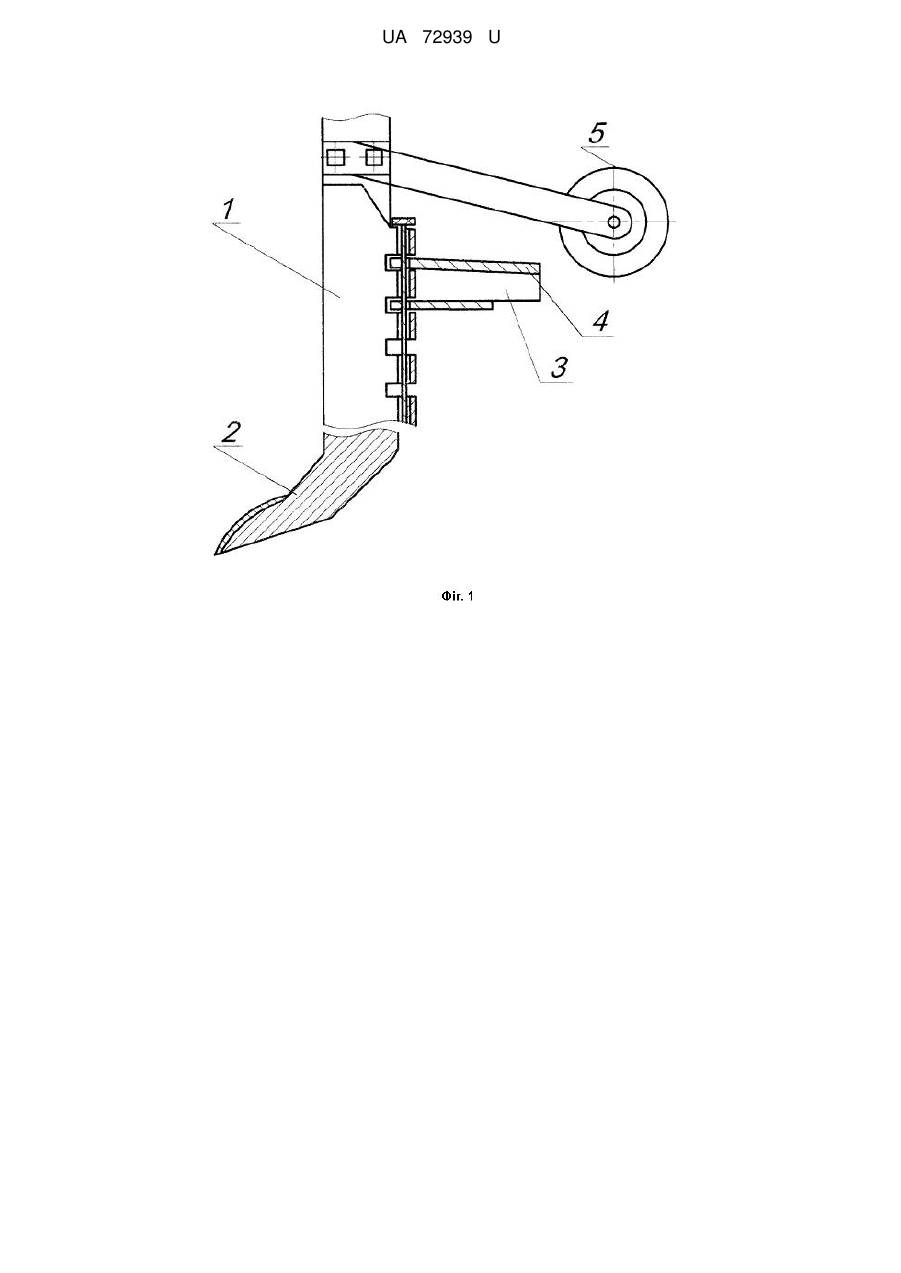

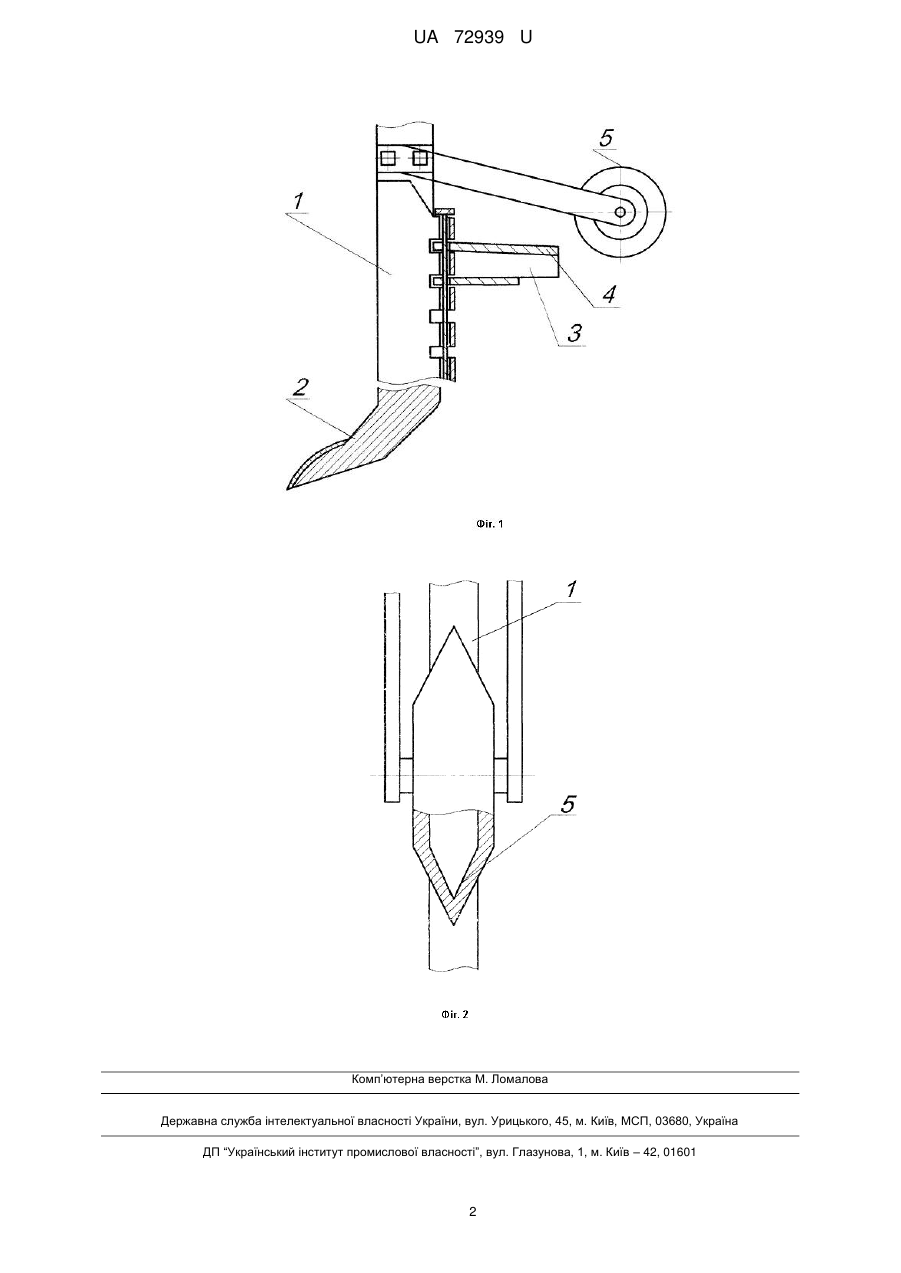

Реферат: UA 72939 U UA 72939 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для боротьби з водною ерозією. Відоме технічне рішення (SU № 250564 МПК А 01 В 13/16), що містить стійку з вібраційним долотом і приводом до нього. Недоліком такого рішення є те, що не забезпечується достатнє ущільнення стінок. Найбільш близьким за технічною суттю і результатом, який досягається, є знаряддя для нарізання щілин (SU № 897125 МПК А 01 В 13/16), що містить раму із закріпленою на ній стійкою, оснащеною лемешем і щілиноперекривачем, який виконано у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки і закріплена на її задній поверхні. Недоліком даної конструкції є те, що стінки щілини після проходу робочого органу мають незначну щільність і частково осипаються, що тягне за собою зменшення строку служби щілини. В основу корисної моделі поставлено задачу - збільшення строку служби щілини за рахунок збільшення щільності стінок. Поставлена задача вирішується тим, що позаду стійки встановлено пустотілий клиноподібний диск, ширина якого більше ширини стійки. Загальною ознакою корисної моделі, що заявляється, є рама із закріпленою на ній стійкою, оснащеною лемешем і щілиноперекривачем, який виконано у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки і закріплена на її задній поверхні. Відмінною ознакою корисної моделі, що заявляється, є те, що позаду стійки встановлено пустотілий клиноподібний диск, ширина якого більше ширини стійки. Корисна модель пояснюється кресленням, де на фіг. 1 зображено знаряддя для нарізання щілин, вид збоку; на фіг. 2 - теж саме, вид ззаду. Знаряддя для нарізання щілин містить раму (не зображено) із закріпленою на ній стійкою 1, оснащеною лемешем 2, щілиноперекривачем 3, який виконаний у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки 1, при цьому більша основа має загостренні кромки 4. Позаду стійки 1 встановлено пустотілий клиноподібний диск 5, ширина якого більше ширини стійки. Знаряддя працює наступним чином. При переміщенні в ґрунті щілиноперекривач 3, встановлений на стійці 1 нижче гумусового горизонту, своєю більшою основою і загостреною частиною захоплює менш родючий ґрунт і пропускаючи через себе утворює ґрунтовий валок, що перешкоджає просипанню родючого ґрунту нижче зони кореневищ. Позаду стійки 1 встановлено пустотілий клиноподібний диск 5, який прокочуючись по бокових стінках щілини ущільнює їх. Конструкція дозволить збільшити строк служби щілини за рахунок збільшення щільності стінок. Запропоноване знаряддя для нарізання щілин може бути виготовлене і багаторазово відтворене на будь-якому машинобудівному підприємстві без особливих витрат. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Знаряддя для нарізання щілин, що містить раму із закріпленою на ній стійкою, оснащеною лемешем і щілиноперекривачем, який виконано у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки і закріплена на її задній поверхні, яке відрізняється тим, що позаду стійки встановлено пустотілий клиноподібний диск, ширина якого більше ширини стійки. 1 UA 72939 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
