Ущільнювач ударно-вібраційної дії для формування жорстких бетонних сумішей

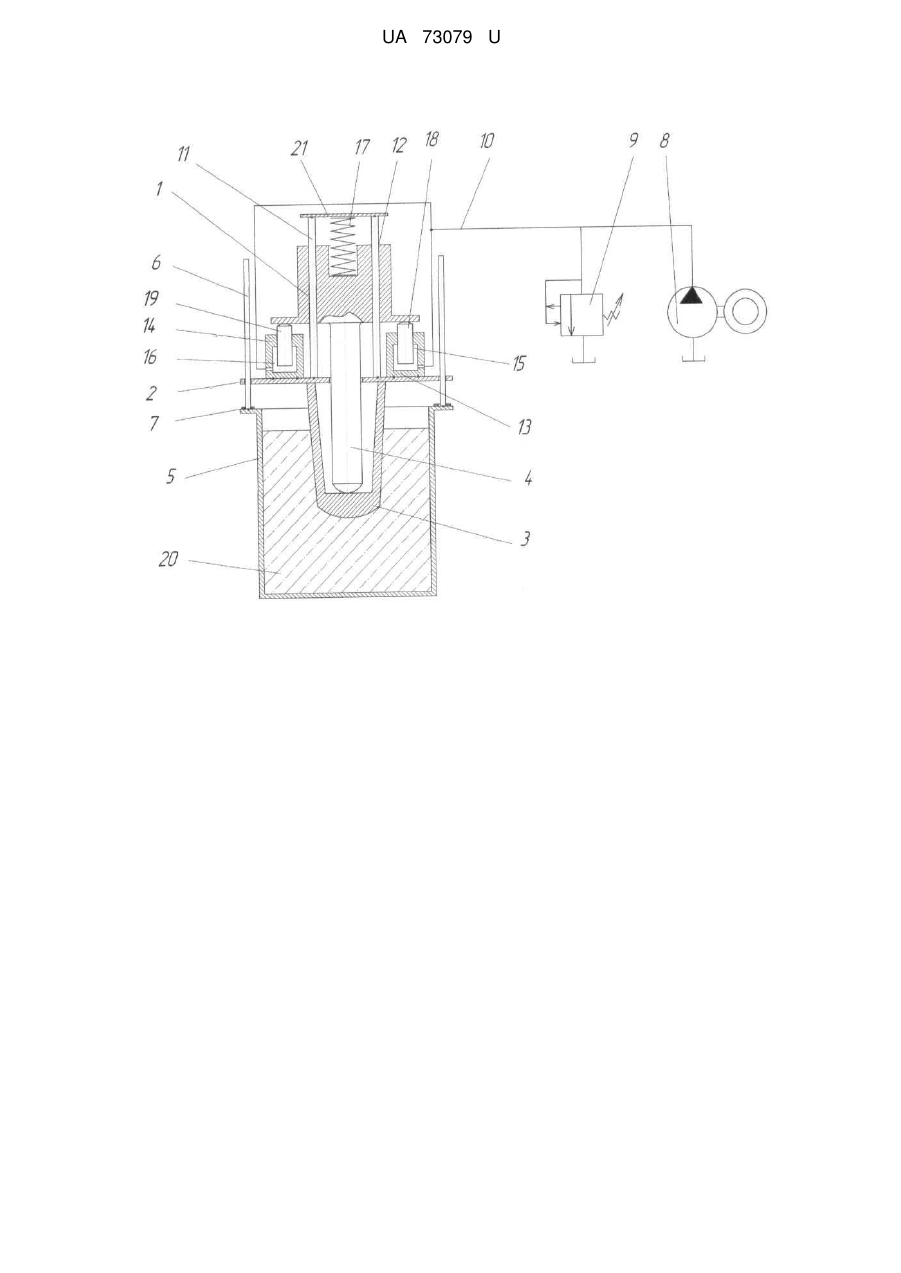

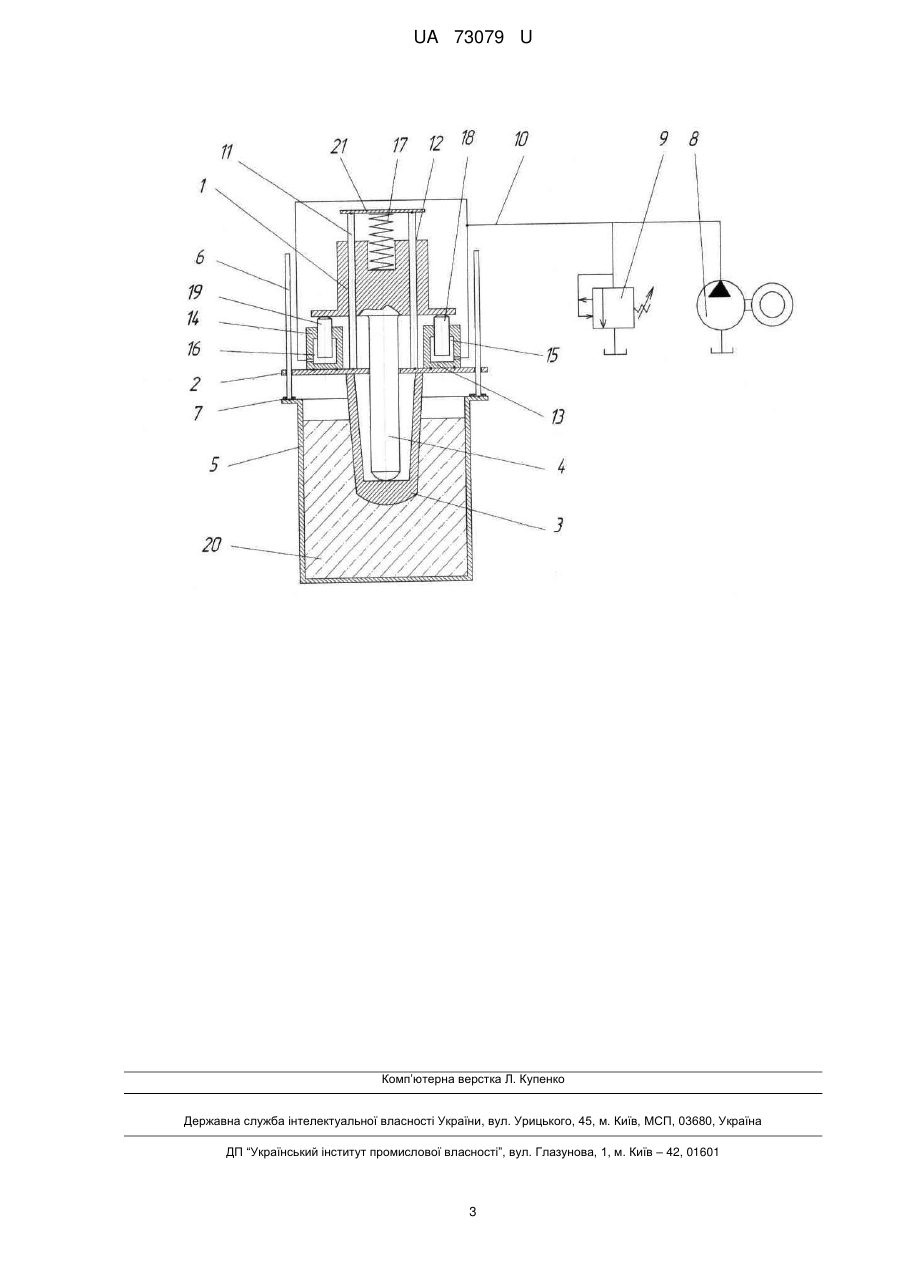

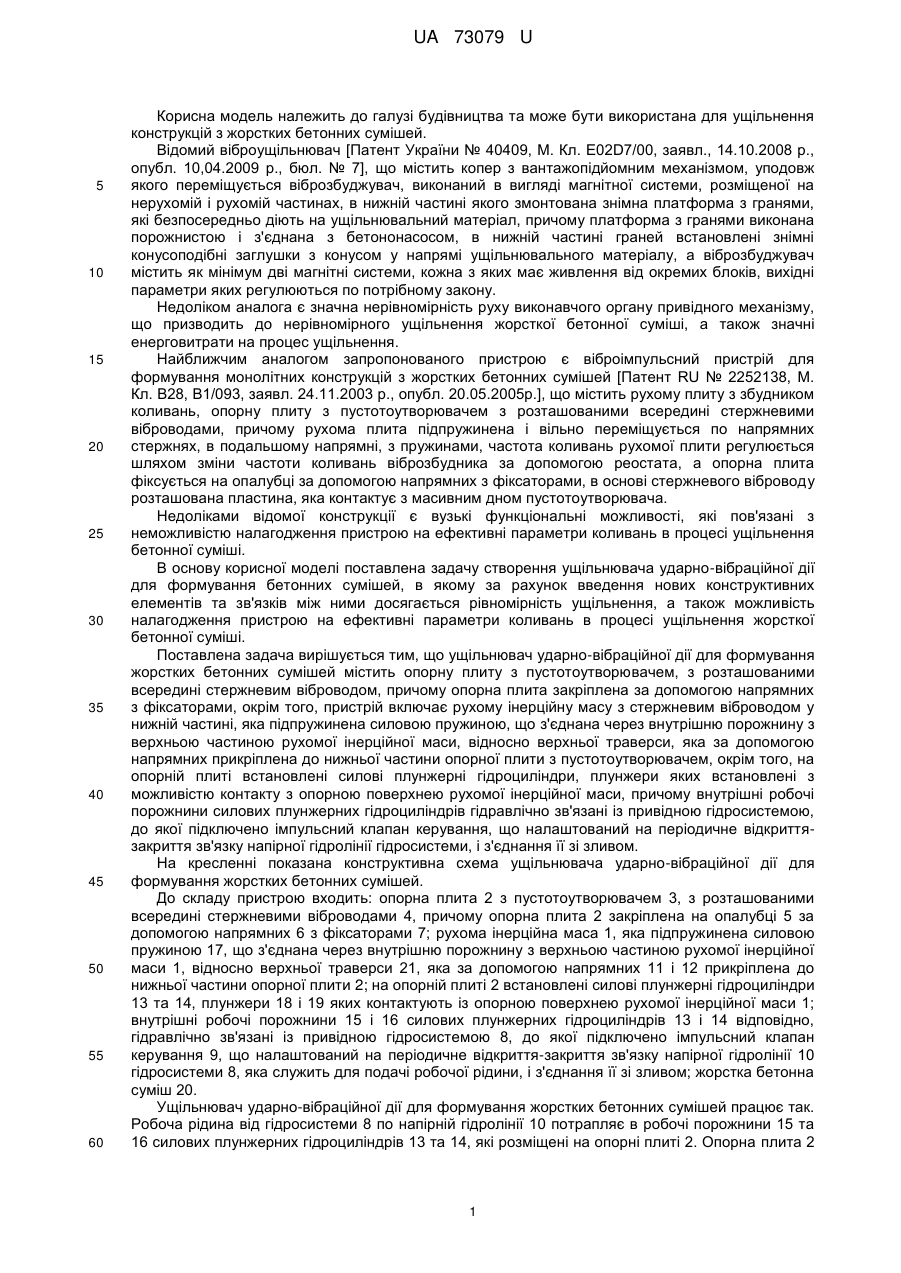

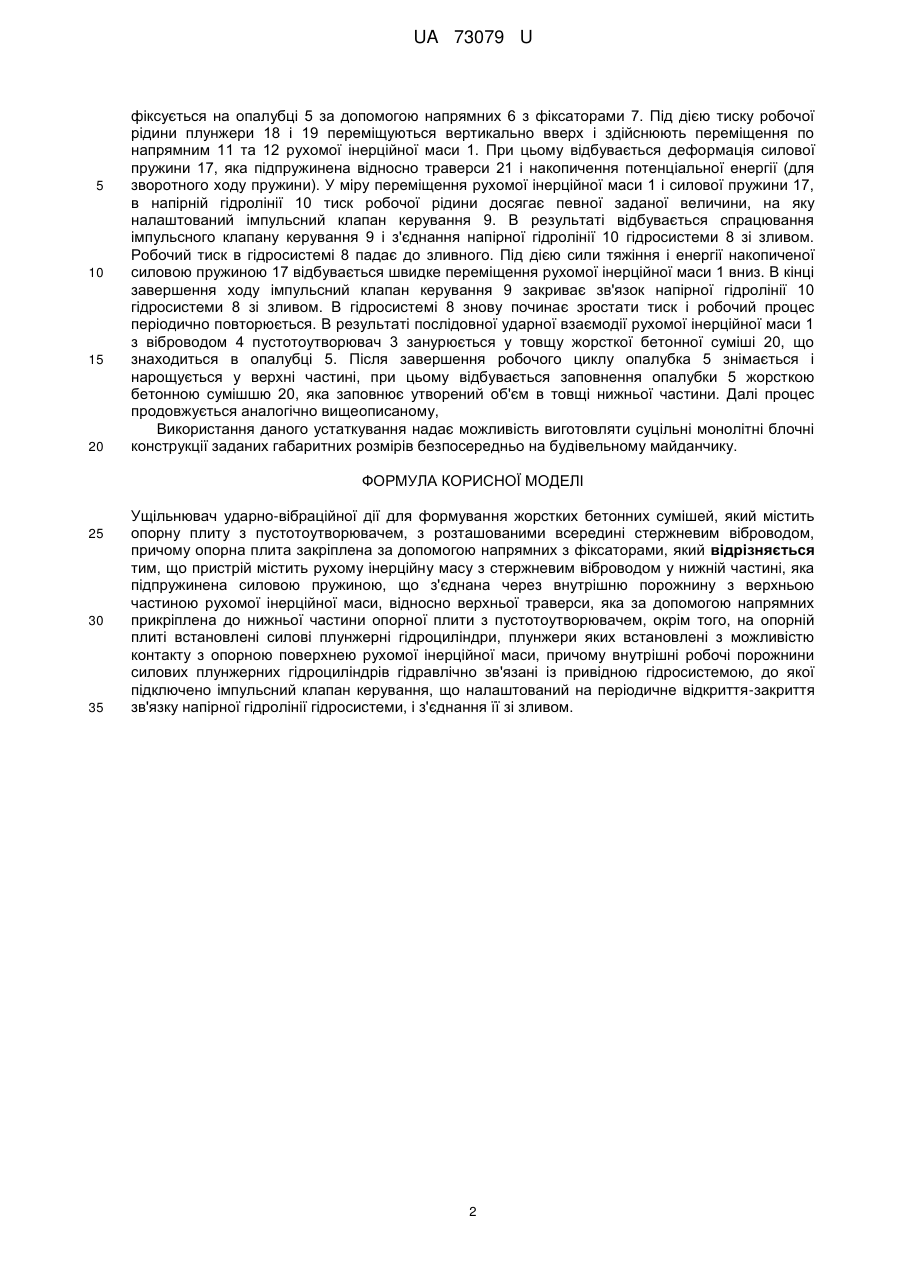

Реферат: UA 73079 U UA 73079 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва та може бути використана для ущільнення конструкцій з жорстких бетонних сумішей. Відомий віброущільнювач [Патент України № 40409, М. Кл. E02D7/00, заявл., 14.10.2008 р., опубл. 10,04.2009 р., бюл. № 7], що містить копер з вантажопідйомним механізмом, уподовж якого переміщується віброзбуджувач, виконаний в вигляді магнітної системи, розміщеної на нерухомій і рухомій частинах, в нижній частині якого змонтована знімна платформа з гранями, які безпосередньо діють на ущільнювальний матеріал, причому платформа з гранями виконана порожнистою і з'єднана з бетононасосом, в нижній частині граней встановлені знімні конусоподібні заглушки з конусом у напрямі ущільнювального матеріалу, а віброзбуджувач містить як мінімум дві магнітні системи, кожна з яких має живлення від окремих блоків, вихідні параметри яких регулюються по потрібному закону. Недоліком аналога є значна нерівномірність руху виконавчого органу привідного механізму, що призводить до нерівномірного ущільнення жорсткої бетонної суміші, а також значні енерговитрати на процес ущільнення. Найближчим аналогом запропонованого пристрою є віброімпульсний пристрій для формування монолітних конструкцій з жорстких бетонних сумішей [Патент RU № 2252138, М. Кл. В28, В1/093, заявл. 24.11.2003 р., опубл. 20.05.2005р.], що містить рухому плиту з збудником коливань, опорну плиту з пустотоутворювачем з розташованими всередині стержневими віброводами, причому рухома плита підпружинена і вільно переміщується по напрямних стержнях, в подальшому напрямні, з пружинами, частота коливань рухомої плити регулюється шляхом зміни частоти коливань віброзбудника за допомогою реостата, а опорна плита фіксується на опалубці за допомогою напрямних з фіксаторами, в основі стержневого віброводу розташована пластина, яка контактує з масивним дном пустотоутворювача. Недоліками відомої конструкції є вузькі функціональні можливості, які пов'язані з неможливістю налагодження пристрою на ефективні параметри коливань в процесі ущільнення бетонної суміші. В основу корисної моделі поставлена задачу створення ущільнювача ударно-вібраційної дії для формування бетонних сумішей, в якому за рахунок введення нових конструктивних елементів та зв'язків між ними досягається рівномірність ущільнення, а також можливість налагодження пристрою на ефективні параметри коливань в процесі ущільнення жорсткої бетонної суміші. Поставлена задача вирішується тим, що ущільнювач ударно-вібраційної дії для формування жорстких бетонних сумішей містить опорну плиту з пустотоутворювачем, з розташованими всередині стержневим віброводом, причому опорна плита закріплена за допомогою напрямних з фіксаторами, окрім того, пристрій включає рухому інерційну масу з стержневим віброводом у нижній частині, яка підпружинена силовою пружиною, що з'єднана через внутрішню порожнину з верхньою частиною рухомої інерційної маси, відносно верхньої траверси, яка за допомогою напрямних прикріплена до нижньої частини опорної плити з пустотоутворювачем, окрім того, на опорній плиті встановлені силові плунжерні гідроциліндри, плунжери яких встановлені з можливістю контакту з опорною поверхнею рухомої інерційної маси, причому внутрішні робочі порожнини силових плунжерних гідроциліндрів гідравлічно зв'язані із привідною гідросистемою, до якої підключено імпульсний клапан керування, що налаштований на періодичне відкриттязакриття зв'язку напірної гідролінії гідросистеми, і з'єднання її зі зливом. На кресленні показана конструктивна схема ущільнювача ударно-вібраційної дії для формування жорстких бетонних сумішей. До складу пристрою входить: опорна плита 2 з пустотоутворювачем 3, з розташованими всередині стержневими віброводами 4, причому опорна плита 2 закріплена на опалубці 5 за допомогою напрямних 6 з фіксаторами 7; рухома інерційна маса 1, яка підпружинена силовою пружиною 17, що з'єднана через внутрішню порожнину з верхньою частиною рухомої інерційної маси 1, відносно верхньої траверси 21, яка за допомогою напрямних 11 і 12 прикріплена до нижньої частини опорної плити 2; на опорній плиті 2 встановлені силові плунжерні гідроциліндри 13 та 14, плунжери 18 і 19 яких контактують із опорною поверхнею рухомої інерційної маси 1; внутрішні робочі порожнини 15 і 16 силових плунжерних гідроциліндрів 13 і 14 відповідно, гідравлічно зв'язані із привідною гідросистемою 8, до якої підключено імпульсний клапан керування 9, що налаштований на періодичне відкриття-закриття зв'язку напірної гідролінії 10 гідросистеми 8, яка служить для подачі робочої рідини, і з'єднання її зі зливом; жорстка бетонна суміш 20. Ущільнювач ударно-вібраційної дії для формування жорстких бетонних сумішей працює так. Робоча рідина від гідросистеми 8 по напірній гідролінії 10 потрапляє в робочі порожнини 15 та 16 силових плунжерних гідроциліндрів 13 та 14, які розміщені на опорні плиті 2. Опорна плита 2 1 UA 73079 U 5 10 15 20 фіксується на опалубці 5 за допомогою напрямних 6 з фіксаторами 7. Під дією тиску робочої рідини плунжери 18 і 19 переміщуються вертикально вверх і здійснюють переміщення по напрямним 11 та 12 рухомої інерційної маси 1. При цьому відбувається деформація силової пружини 17, яка підпружинена відносно траверси 21 і накопичення потенціальної енергії (для зворотного ходу пружини). У міру переміщення рухомої інерційної маси 1 і силової пружини 17, в напірній гідролінії 10 тиск робочої рідини досягає певної заданої величини, на яку налаштований імпульсний клапан керування 9. В результаті відбувається спрацювання імпульсного клапану керування 9 і з'єднання напірної гідролінії 10 гідросистеми 8 зі зливом. Робочий тиск в гідросистемі 8 падає до зливного. Під дією сили тяжіння і енергії накопиченої силовою пружиною 17 відбувається швидке переміщення рухомої інерційної маси 1 вниз. В кінці завершення ходу імпульсний клапан керування 9 закриває зв'язок напірної гідролінії 10 гідросистеми 8 зі зливом. В гідросистемі 8 знову починає зростати тиск і робочий процес періодично повторюється. В результаті послідовної ударної взаємодії рухомої інерційної маси 1 з віброводом 4 пустотоутворювач 3 занурюється у товщу жорсткої бетонної суміші 20, що знаходиться в опалубці 5. Після завершення робочого циклу опалубка 5 знімається і нарощується у верхні частині, при цьому відбувається заповнення опалубки 5 жорсткою бетонною сумішшю 20, яка заповнює утворений об'єм в товщі нижньої частини. Далі процес продовжується аналогічно вищеописаному, Використання даного устаткування надає можливість виготовляти суцільні монолітні блочні конструкції заданих габаритних розмірів безпосередньо на будівельному майданчику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Ущільнювач ударно-вібраційної дії для формування жорстких бетонних сумішей, який містить опорну плиту з пустотоутворювачем, з розташованими всередині стержневим віброводом, причому опорна плита закріплена за допомогою напрямних з фіксаторами, який відрізняється тим, що пристрій містить рухому інерційну масу з стержневим віброводом у нижній частині, яка підпружинена силовою пружиною, що з'єднана через внутрішню порожнину з верхньою частиною рухомої інерційної маси, відносно верхньої траверси, яка за допомогою напрямних прикріплена до нижньої частини опорної плити з пустотоутворювачем, окрім того, на опорній плиті встановлені силові плунжерні гідроциліндри, плунжери яких встановлені з можливістю контакту з опорною поверхнею рухомої інерційної маси, причому внутрішні робочі порожнини силових плунжерних гідроциліндрів гідравлічно зв'язані із привідною гідросистемою, до якої підключено імпульсний клапан керування, що налаштований на періодичне відкриття-закриття зв'язку напірної гідролінії гідросистеми, і з'єднання її зі зливом. 2 UA 73079 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
