Комплексний повітроочисний пристрій шестигранного типу для газотурбінного двигуна

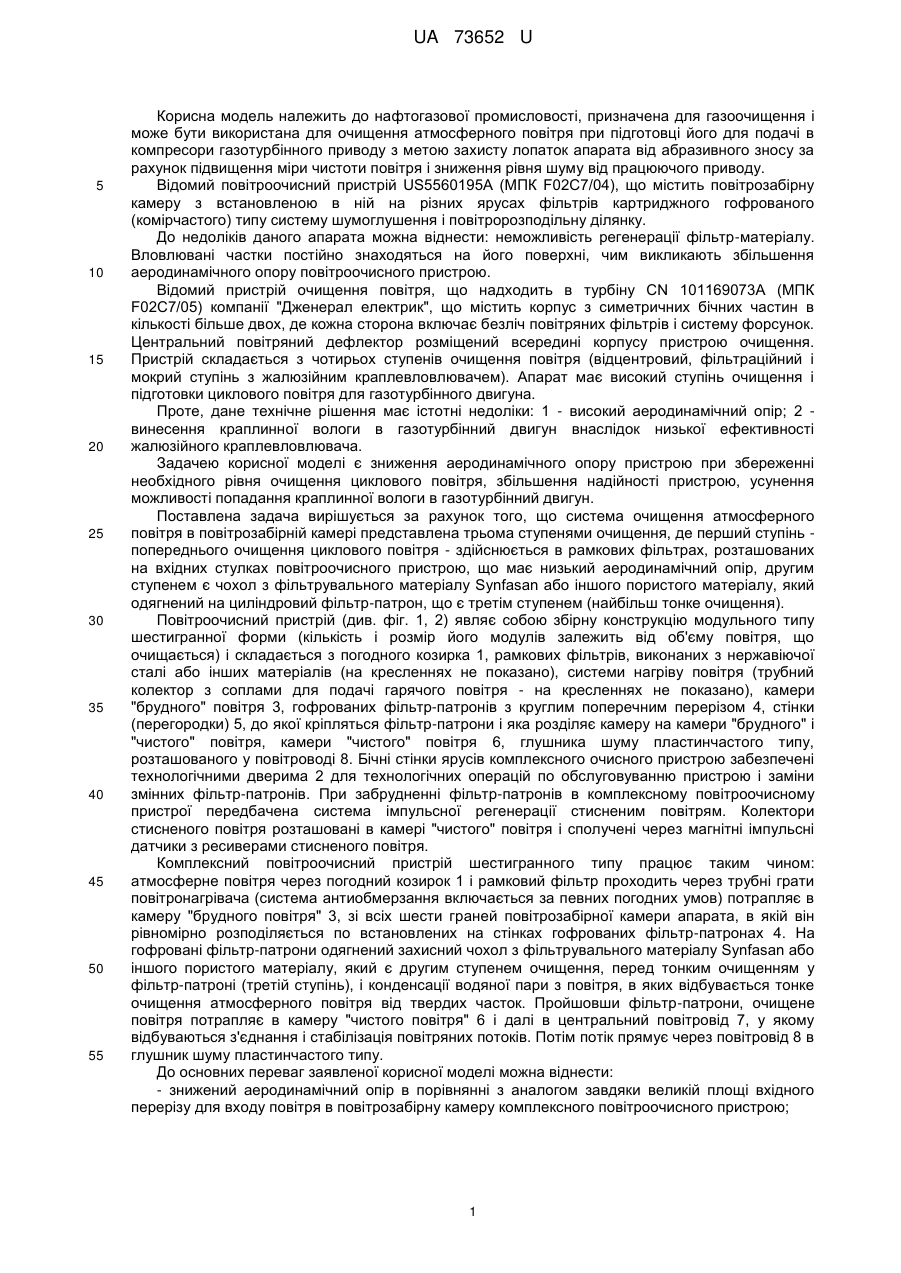

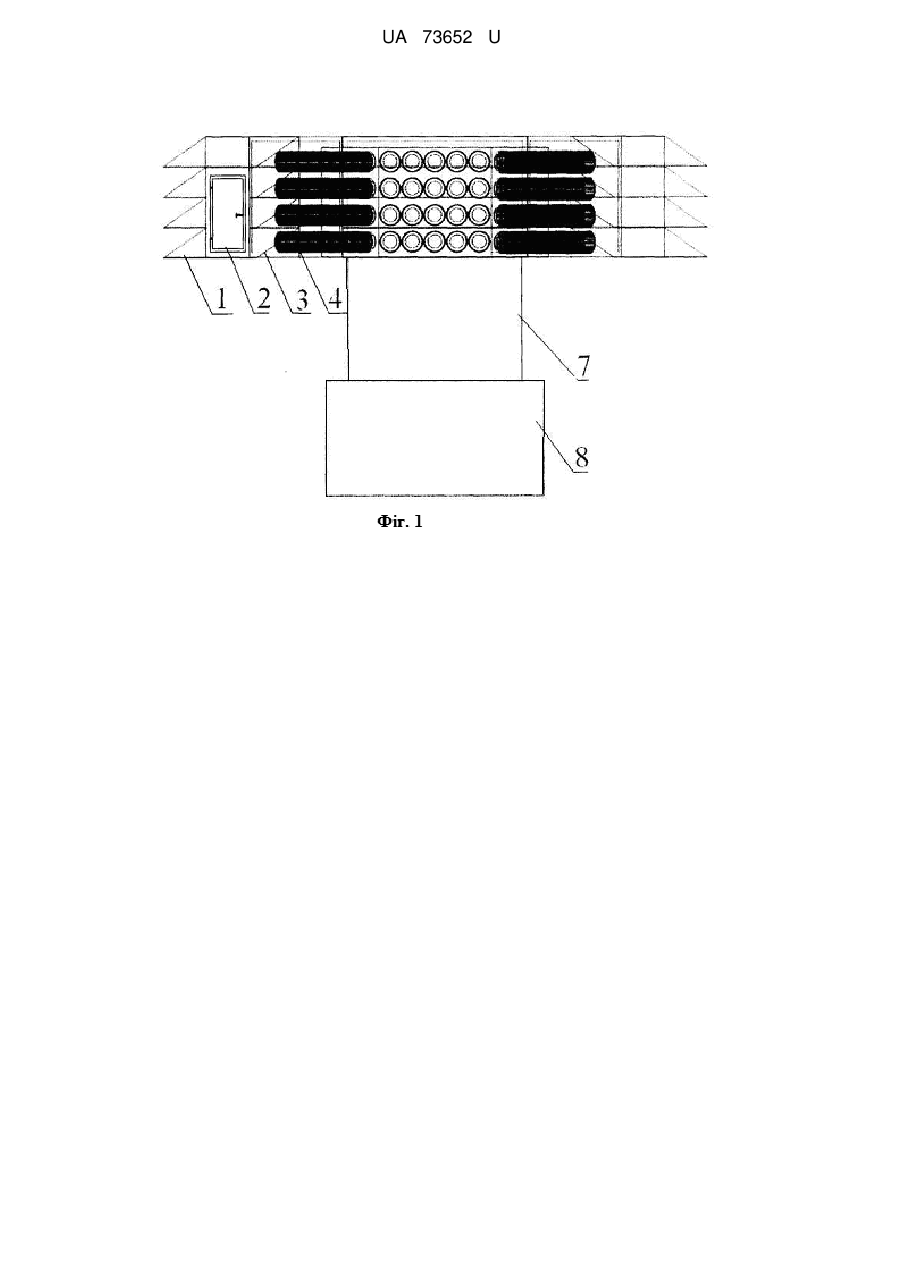

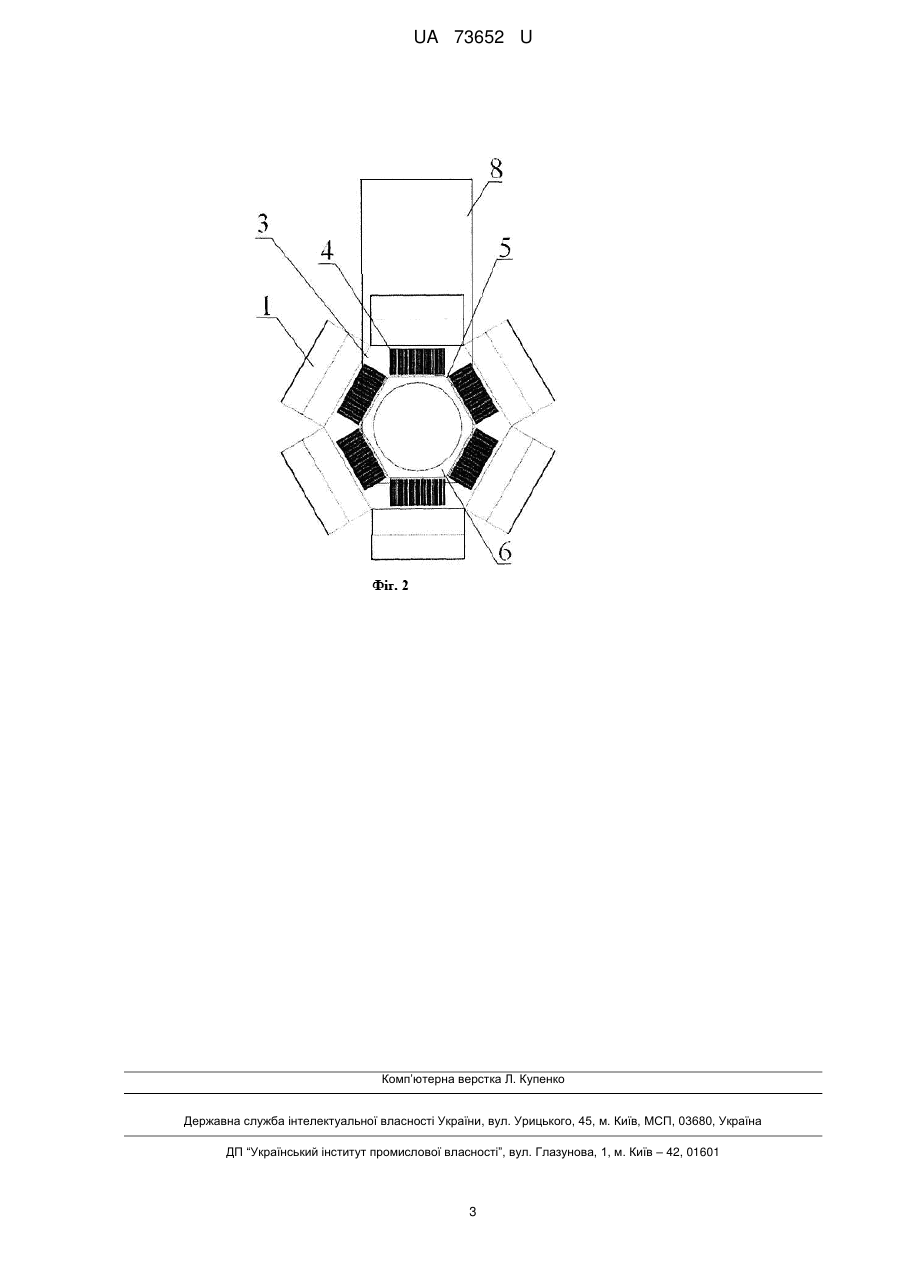

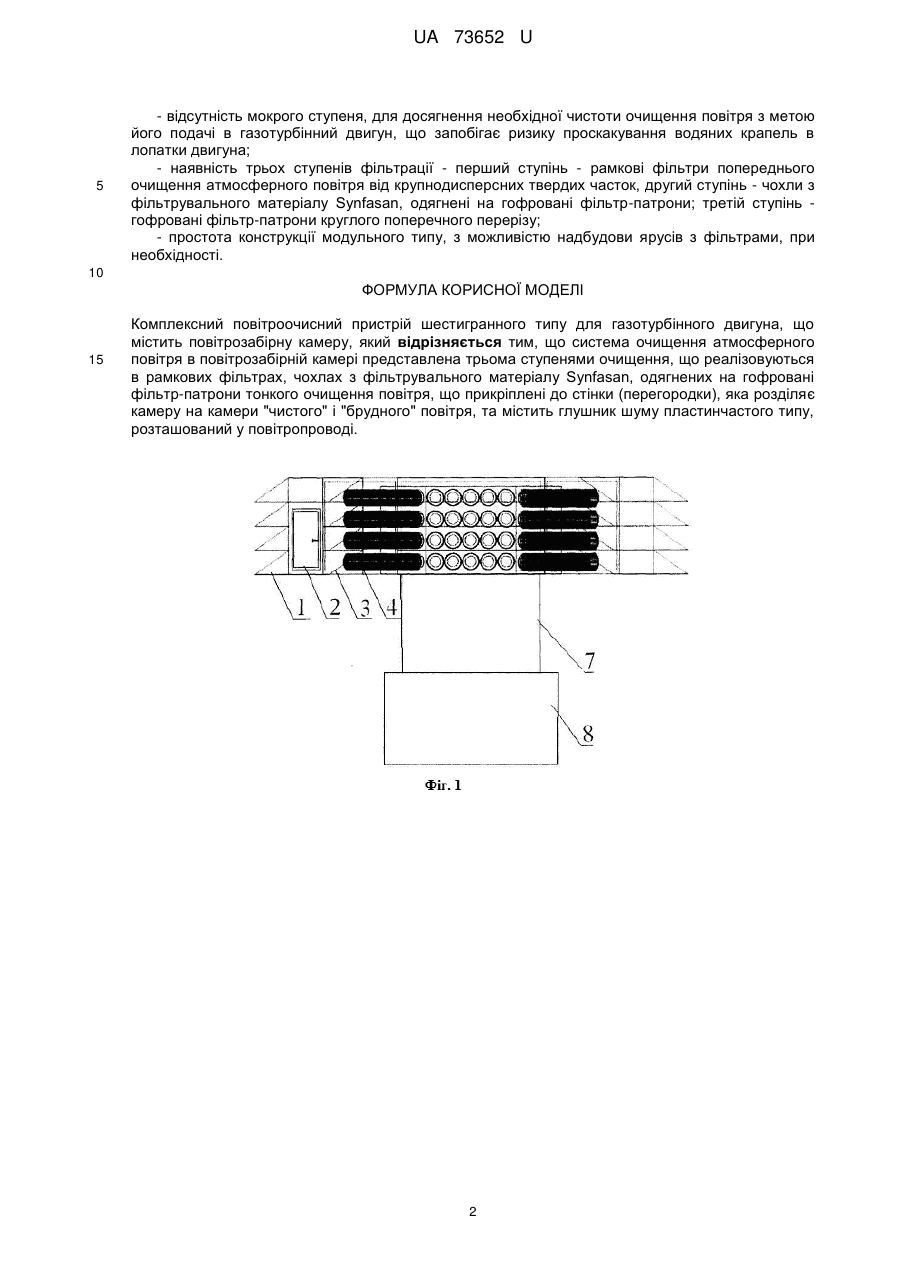

Реферат: Комплексний повітроочисний пристрій шестигранного типу належить до нафтогазової промисловості, а саме до пристроїв підготовки циклового повітря для газотурбінних двигунів. UA 73652 U (12) UA 73652 U UA 73652 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазової промисловості, призначена для газоочищення і може бути використана для очищення атмосферного повітря при підготовці його для подачі в компресори газотурбінного приводу з метою захисту лопаток апарата від абразивного зносу за рахунок підвищення міри чистоти повітря і зниження рівня шуму від працюючого приводу. Відомий повітроочисний пристрій US5560195A (МПК F02C7/04), що містить повітрозабірну камеру з встановленою в ній на різних ярусах фільтрів картриджного гофрованого (комірчастого) типу систему шумоглушення і повітророзподільну ділянку. До недоліків даного апарата можна віднести: неможливість регенерації фільтр-матеріалу. Вловлювані частки постійно знаходяться на його поверхні, чим викликають збільшення аеродинамічного опору повітроочисного пристрою. Відомий пристрій очищення повітря, що надходить в турбіну CN 101169073А (МПК F02C7/05) компанії "Дженерал електрик", що містить корпус з симетричних бічних частин в кількості більше двох, де кожна сторона включає безліч повітряних фільтрів і систему форсунок. Центральний повітряний дефлектор розміщений всередині корпусу пристрою очищення. Пристрій складається з чотирьох ступенів очищення повітря (відцентровий, фільтраційний і мокрий ступінь з жалюзійним краплевловлювачем). Апарат має високий ступінь очищення і підготовки циклового повітря для газотурбінного двигуна. Проте, дане технічне рішення має істотні недоліки: 1 - високий аеродинамічний опір; 2 винесення краплинної вологи в газотурбінний двигун внаслідок низької ефективності жалюзійного краплевловлювача. Задачею корисної моделі є зниження аеродинамічного опору пристрою при збереженні необхідного рівня очищення циклового повітря, збільшення надійності пристрою, усунення можливості попадання краплинної вологи в газотурбінний двигун. Поставлена задача вирішується за рахунок того, що система очищення атмосферного повітря в повітрозабірній камері представлена трьома ступенями очищення, де перший ступінь попереднього очищення циклового повітря - здійснюється в рамкових фільтрах, розташованих на вхідних стулках повітроочисного пристрою, що має низький аеродинамічний опір, другим ступенем є чохол з фільтрувального матеріалу Synfasan або іншого пористого матеріалу, який одягнений на циліндровий фільтр-патрон, що є третім ступенем (найбільш тонке очищення). Повітроочисний пристрій (див. фіг. 1, 2) являє собою збірну конструкцію модульного типу шестигранної форми (кількість і розмір його модулів залежить від об'єму повітря, що очищається) і складається з погодного козирка 1, рамкових фільтрів, виконаних з нержавіючої сталі або інших матеріалів (на кресленнях не показано), системи нагріву повітря (трубний колектор з соплами для подачі гарячого повітря - на кресленнях не показано), камери "брудного" повітря 3, гофрованих фільтр-патронів з круглим поперечним перерізом 4, стінки (перегородки) 5, до якої кріпляться фільтр-патрони і яка розділяє камеру на камери "брудного" і "чистого" повітря, камери "чистого" повітря 6, глушника шуму пластинчастого типу, розташованого у повітроводі 8. Бічні стінки ярусів комплексного очисного пристрою забезпечені технологічними дверима 2 для технологічних операцій по обслуговуванню пристрою і заміни змінних фільтр-патронів. При забрудненні фільтр-патронів в комплексному повітроочисному пристрої передбачена система імпульсної регенерації стисненим повітрям. Колектори стисненого повітря розташовані в камері "чистого" повітря і сполучені через магнітні імпульсні датчики з ресиверами стисненого повітря. Комплексний повітроочисний пристрій шестигранного типу працює таким чином: атмосферне повітря через погодний козирок 1 і рамковий фільтр проходить через трубні грати повітронагрівача (система антиобмерзання включається за певних погодних умов) потрапляє в камеру "брудного повітря" 3, зі всіх шести граней повітрозабірної камери апарата, в якій він рівномірно розподіляється по встановлених на стінках гофрованих фільтр-патронах 4. На гофровані фільтр-патрони одягнений захисний чохол з фільтрувального матеріалу Synfasan або іншого пористого матеріалу, який є другим ступенем очищення, перед тонким очищенням у фільтр-патроні (третій ступінь), і конденсації водяної пари з повітря, в яких відбувається тонке очищення атмосферного повітря від твердих часток. Пройшовши фільтр-патрони, очищене повітря потрапляє в камеру "чистого повітря" 6 і далі в центральний повітровід 7, у якому відбуваються з'єднання і стабілізація повітряних потоків. Потім потік прямує через повітровід 8 в глушник шуму пластинчастого типу. До основних переваг заявленої корисної моделі можна віднести: - знижений аеродинамічний опір в порівнянні з аналогом завдяки великій площі вхідного перерізу для входу повітря в повітрозабірну камеру комплексного повітроочисного пристрою; 1 UA 73652 U 5 - відсутність мокрого ступеня, для досягнення необхідної чистоти очищення повітря з метою його подачі в газотурбінний двигун, що запобігає ризику проскакування водяних крапель в лопатки двигуна; - наявність трьох ступенів фільтрації - перший ступінь - рамкові фільтри попереднього очищення атмосферного повітря від крупнодисперсних твердих часток, другий ступінь - чохли з фільтрувального матеріалу Synfasan, одягнені на гофровані фільтр-патрони; третій ступінь гофровані фільтр-патрони круглого поперечного перерізу; - простота конструкції модульного типу, з можливістю надбудови ярусів з фільтрами, при необхідності. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Комплексний повітроочисний пристрій шестигранного типу для газотурбінного двигуна, що містить повітрозабірну камеру, який відрізняється тим, що система очищення атмосферного повітря в повітрозабірній камері представлена трьома ступенями очищення, що реалізовуються в рамкових фільтрах, чохлах з фільтрувального матеріалу Synfasan, одягнених на гофровані фільтр-патрони тонкого очищення повітря, що прикріплені до стінки (перегородки), яка розділяє камеру на камери "чистого" і "брудного" повітря, та містить глушник шуму пластинчастого типу, розташований у повітропроводі. 2 UA 73652 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
