Спосіб кування ексцентриків

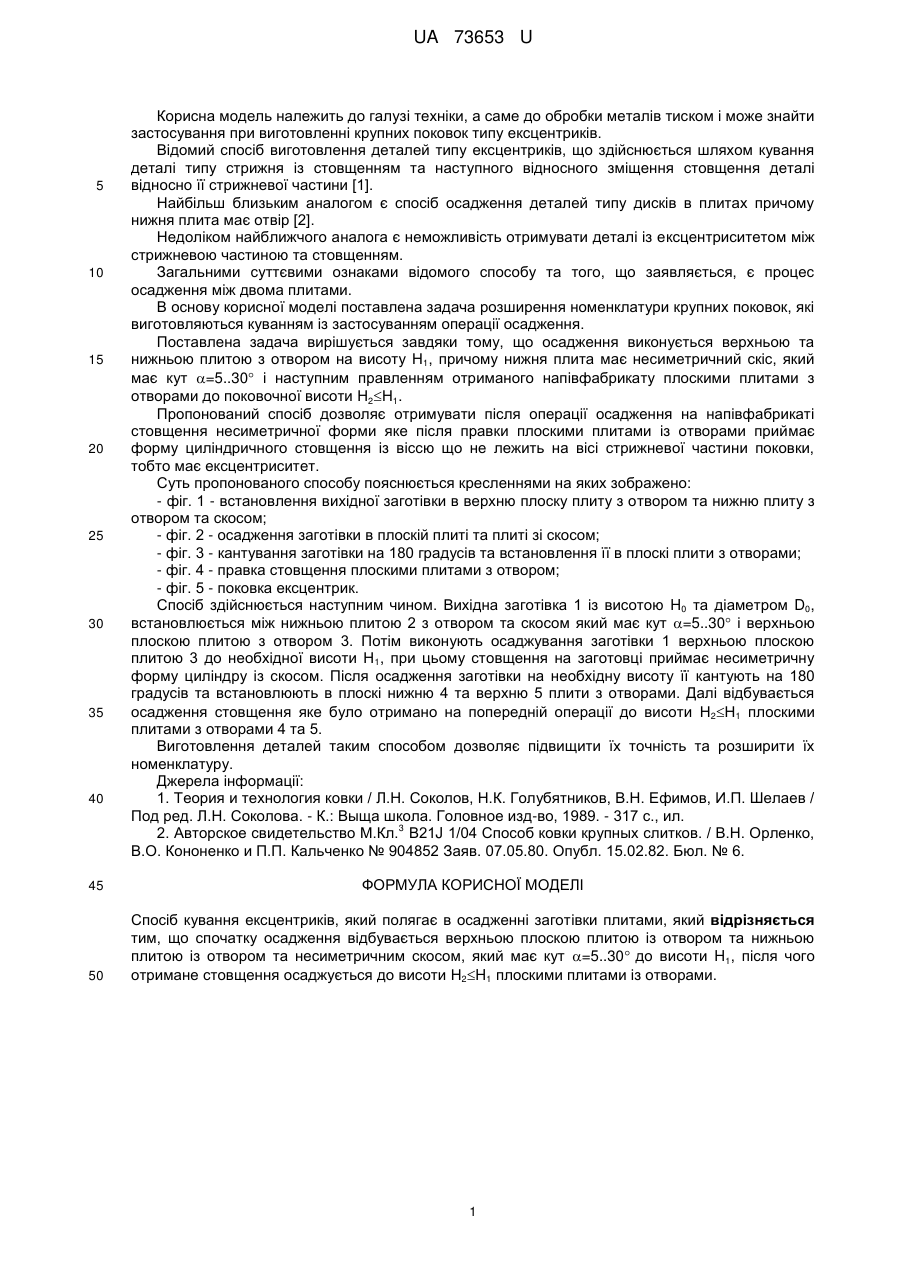

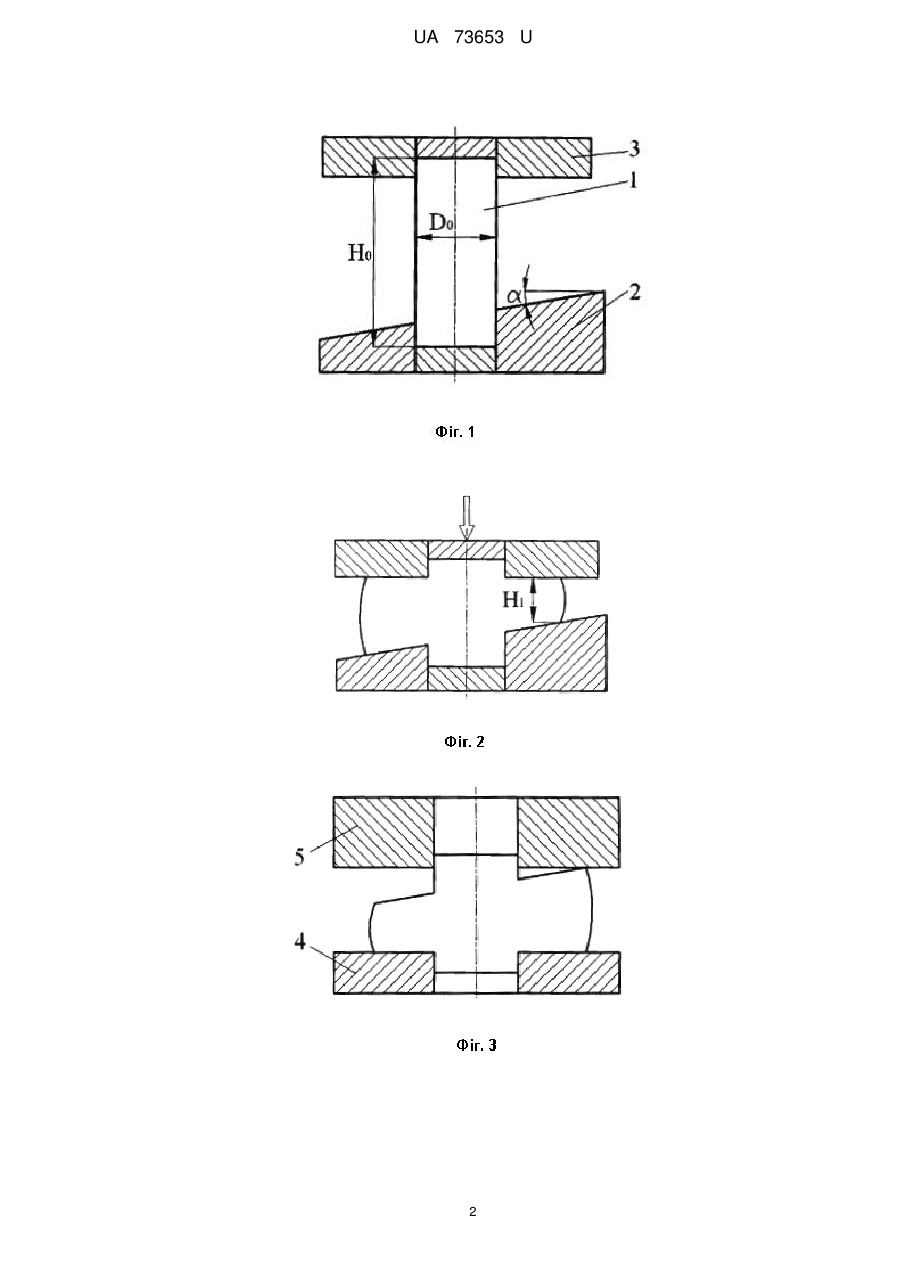

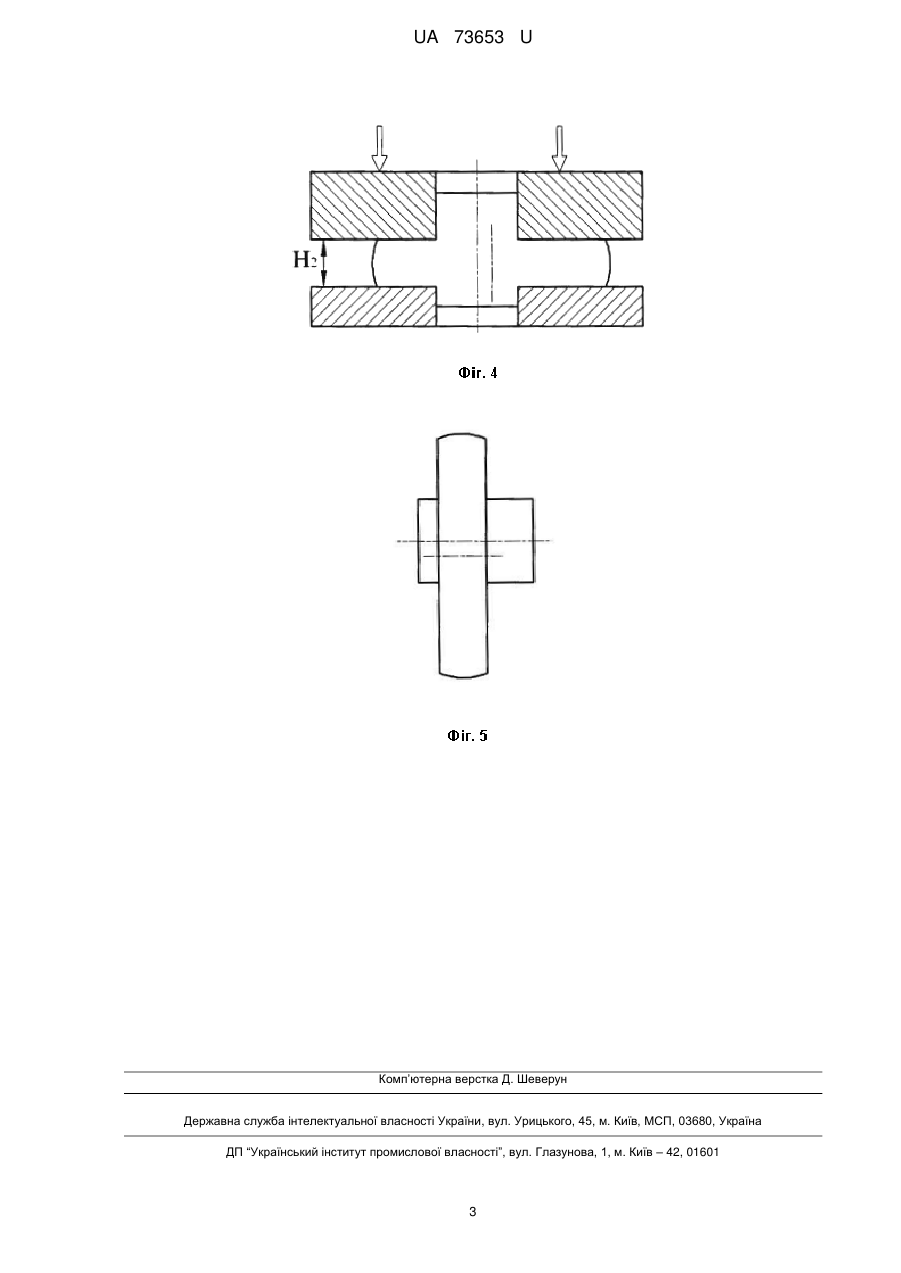

Реферат: UA 73653 U UA 73653 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може знайти застосування при виготовленні крупних поковок типу ексцентриків. Відомий спосіб виготовлення деталей типу ексцентриків, що здійснюється шляхом кування деталі типу стрижня із стовщенням та наступного відносного зміщення стовщення деталі відносно її стрижневої частини [1]. Найбільш близьким аналогом є спосіб осадження деталей типу дисків в плитах причому нижня плита має отвір [2]. Недоліком найближчого аналога є неможливість отримувати деталі із ексцентриситетом між стрижневою частиною та стовщенням. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес осадження між двома плитами. В основу корисної моделі поставлена задача розширення номенклатури крупних поковок, які виготовляються куванням із застосуванням операції осадження. Поставлена задача вирішується завдяки тому, що осадження виконується верхньою та нижньою плитою з отвором на висоту Н1, причому нижня плита має несиметричний скіс, який має кут =5..30 і наступним правленням отриманого напівфабрикату плоскими плитами з отворами до поковочної висоти Н2Н1. Пропонований спосіб дозволяє отримувати після операції осадження на напівфабрикаті стовщення несиметричної форми яке після правки плоскими плитами із отворами приймає форму циліндричного стовщення із віссю що не лежить на вісі стрижневої частини поковки, тобто має ексцентриситет. Суть пропонованого способу пояснюється кресленнями на яких зображено: - фіг. 1 - встановлення вихідної заготівки в верхню плоску плиту з отвором та нижню плиту з отвором та скосом; - фіг. 2 - осадження заготівки в плоскій плиті та плиті зі скосом; - фіг. 3 - кантування заготівки на 180 градусів та встановлення її в плоскі плити з отворами; - фіг. 4 - правка стовщення плоскими плитами з отвором; - фіг. 5 - поковка ексцентрик. Спосіб здійснюється наступним чином. Вихідна заготівка 1 із висотою H0 та діаметром D0, встановлюється між нижньою плитою 2 з отвором та скосом який має кут =5..30 і верхньою плоскою плитою з отвором 3. Потім виконують осаджування заготівки 1 верхньою плоскою плитою 3 до необхідної висоти Н1, при цьому стовщення на заготовці приймає несиметричну форму циліндру із скосом. Після осадження заготівки на необхідну висоту її кантують на 180 градусів та встановлюють в плоскі нижню 4 та верхню 5 плити з отворами. Далі відбувається осадження стовщення яке було отримано на попередній операції до висоти Н2Н1 плоскими плитами з отворами 4 та 5. Виготовлення деталей таким способом дозволяє підвищити їх точність та розширити їх номенклатуру. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317 с., ил. 3 2. Авторское свидетельство М.Кл. В21J 1/04 Способ ковки крупных слитков. / В.Н. Орленко, В.О. Кононенко и П.П. Кальченко № 904852 Заяв. 07.05.80. Опубл. 15.02.82. Бюл. № 6. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб кування ексцентриків, який полягає в осадженні заготівки плитами, який відрізняється тим, що спочатку осадження відбувається верхньою плоскою плитою із отвором та нижньою плитою із отвором та несиметричним скосом, який має кут =5..30 до висоти H1, після чого отримане стовщення осаджується до висоти Н2H1 плоскими плитами із отворами. 1 UA 73653 U 2 UA 73653 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
