Спосіб кування ексцентриків

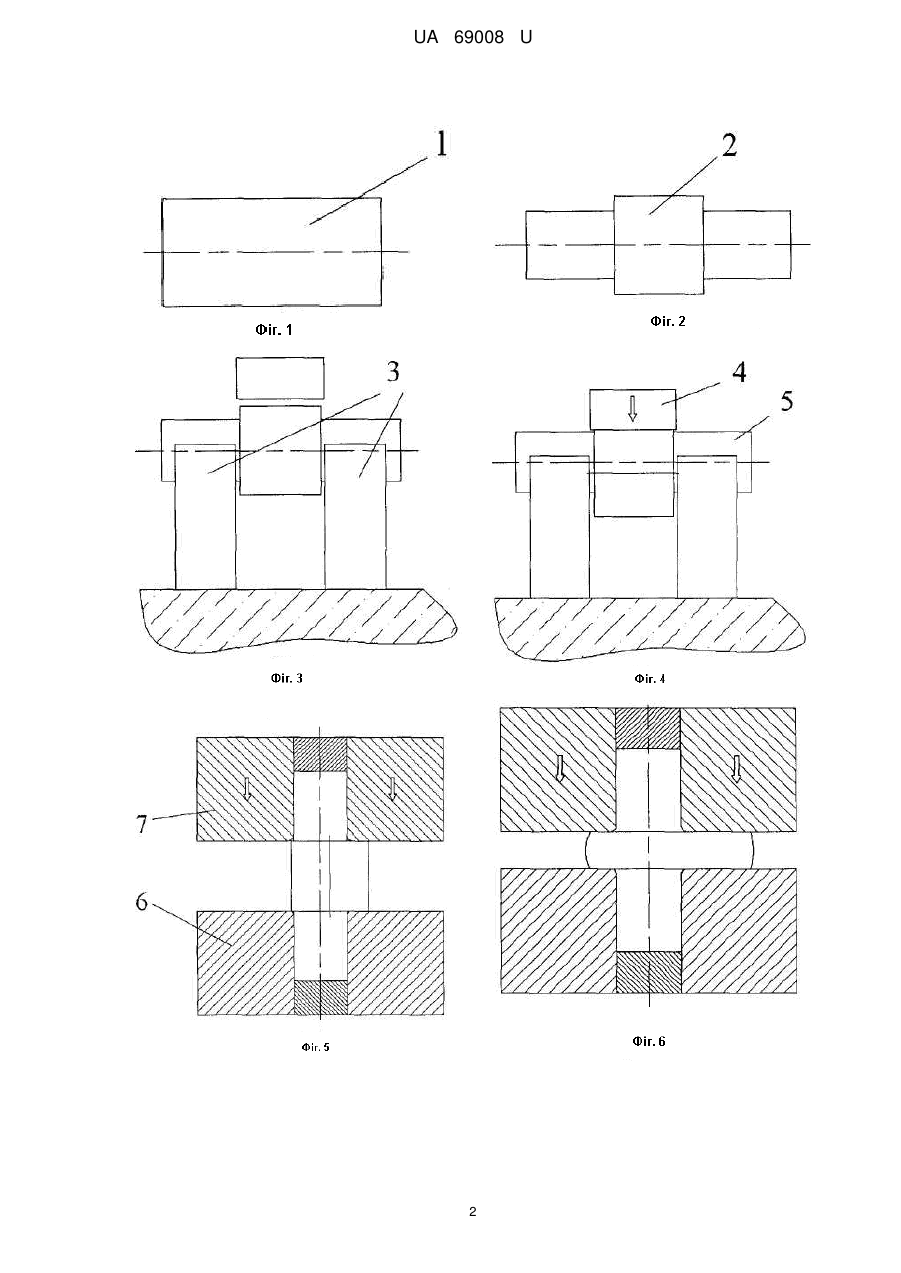

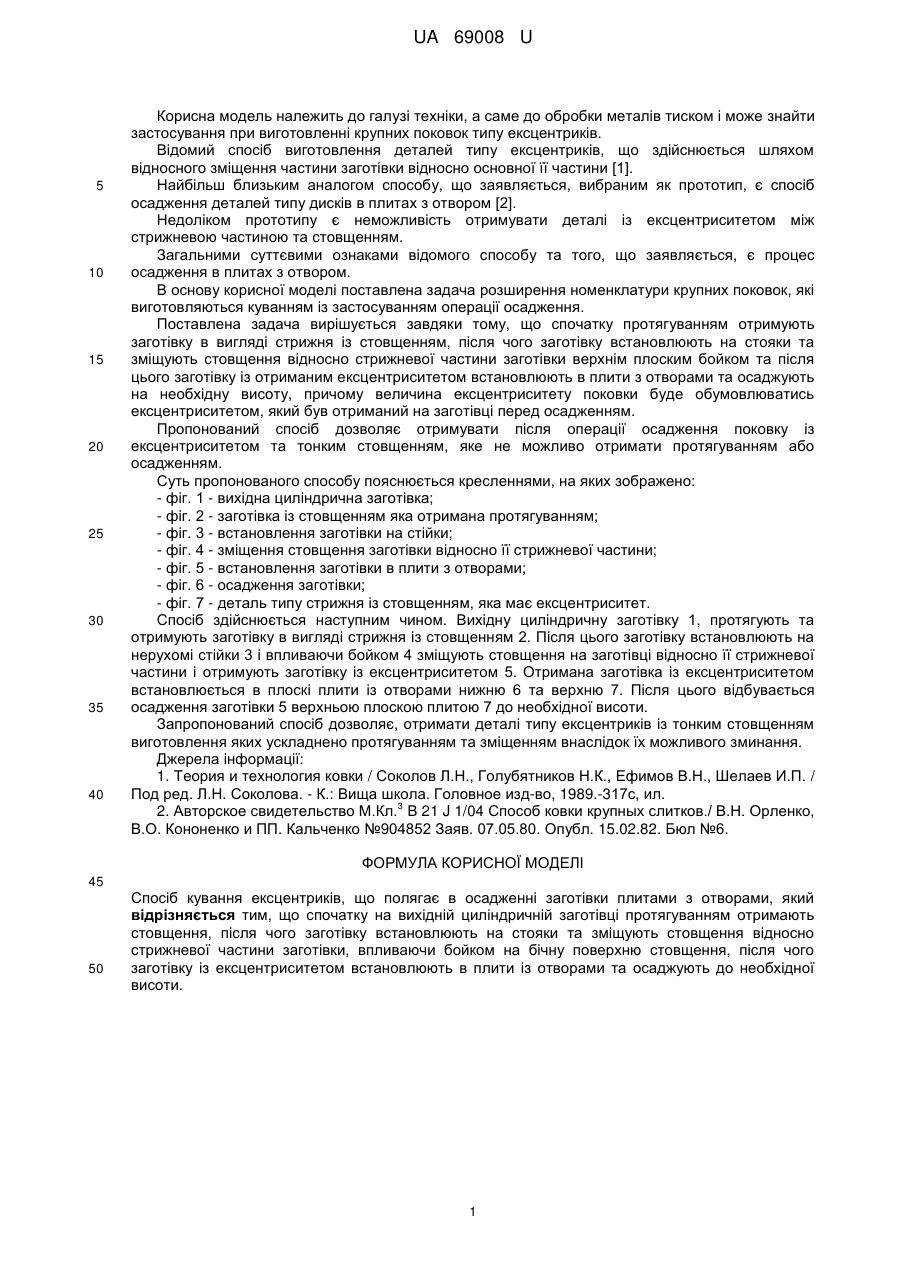

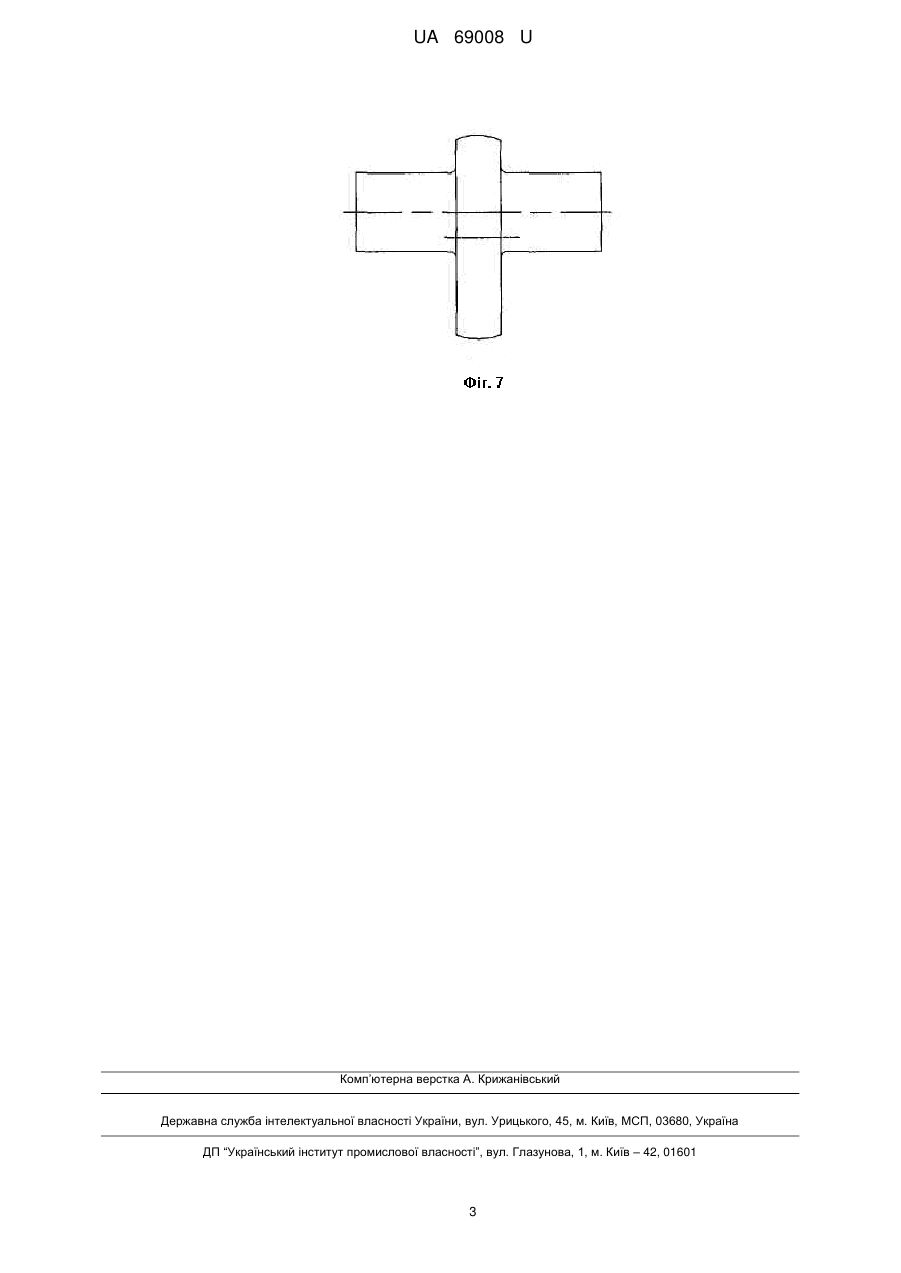

Реферат: UA 69008 U UA 69008 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може знайти застосування при виготовленні крупних поковок типу ексцентриків. Відомий спосіб виготовлення деталей типу ексцентриків, що здійснюється шляхом відносного зміщення частини заготівки відносно основної її частини [1]. Найбільш близьким аналогом способу, що заявляється, вибраним як прототип, є спосіб осадження деталей типу дисків в плитах з отвором [2]. Недоліком прототипу є неможливість отримувати деталі із ексцентриситетом між стрижневою частиною та стовщенням. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес осадження в плитах з отвором. В основу корисної моделі поставлена задача розширення номенклатури крупних поковок, які виготовляються куванням із застосуванням операції осадження. Поставлена задача вирішується завдяки тому, що спочатку протягуванням отримують заготівку в вигляді стрижня із стовщенням, після чого заготівку встановлюють на стояки та зміщують стовщення відносно стрижневої частини заготівки верхнім плоским бойком та після цього заготівку із отриманим ексцентриситетом встановлюють в плити з отворами та осаджують на необхідну висоту, причому величина ексцентриситету поковки буде обумовлюватись ексцентриситетом, який був отриманий на заготівці перед осадженням. Пропонований спосіб дозволяє отримувати після операції осадження поковку із ексцентриситетом та тонким стовщенням, яке не можливо отримати протягуванням або осадженням. Суть пропонованого способу пояснюється кресленнями, на яких зображено: - фіг. 1 - вихідна циліндрична заготівка; - фіг. 2 - заготівка із стовщенням яка отримана протягуванням; - фіг. 3 - встановлення заготівки на стійки; - фіг. 4 - зміщення стовщення заготівки відносно її стрижневої частини; - фіг. 5 - встановлення заготівки в плити з отворами; - фіг. 6 - осадження заготівки; - фіг. 7 - деталь типу стрижня із стовщенням, яка має ексцентриситет. Спосіб здійснюється наступним чином. Вихідну циліндричну заготівку 1, протягують та отримують заготівку в вигляді стрижня із стовщенням 2. Після цього заготівку встановлюють на нерухомі стійки 3 і впливаючи бойком 4 зміщують стовщення на заготівці відносно її стрижневої частини і отримують заготівку із ексцентриситетом 5. Отримана заготівка із ексцентриситетом встановлюється в плоскі плити із отворами нижню 6 та верхню 7. Після цього відбувається осадження заготівки 5 верхньою плоскою плитою 7 до необхідної висоти. Запропонований спосіб дозволяє, отримати деталі типу ексцентриків із тонким стовщенням виготовлення яких ускладнено протягуванням та зміщенням внаслідок їх можливого зминання. Джерела інформації: 1. Теория и технология ковки / Соколов Л.Н., Голубятников Н.К., Ефимов В.Н., Шелаев И.П. / Под ред. Л.Н. Соколова. - К.: Вища школа. Головное изд-во, 1989.-317с, ил. 3 2. Авторское свидетельство М.Кл. В 21 J 1/04 Способ ковки крупных слитков./ В.Н. Орленко, В.О. Кононенко и ПП. Кальченко №904852 Заяв. 07.05.80. Опубл. 15.02.82. Бюл №6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб кування ексцентриків, що полягає в осадженні заготівки плитами з отворами, який відрізняється тим, що спочатку на вихідній циліндричній заготівці протягуванням отримають стовщення, після чого заготівку встановлюють на стояки та зміщують стовщення відносно стрижневої частини заготівки, впливаючи бойком на бічну поверхню стовщення, після чого заготівку із ексцентриситетом встановлюють в плити із отворами та осаджують до необхідної висоти. 1 UA 69008 U 2 UA 69008 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
