Під висувний камерної печі

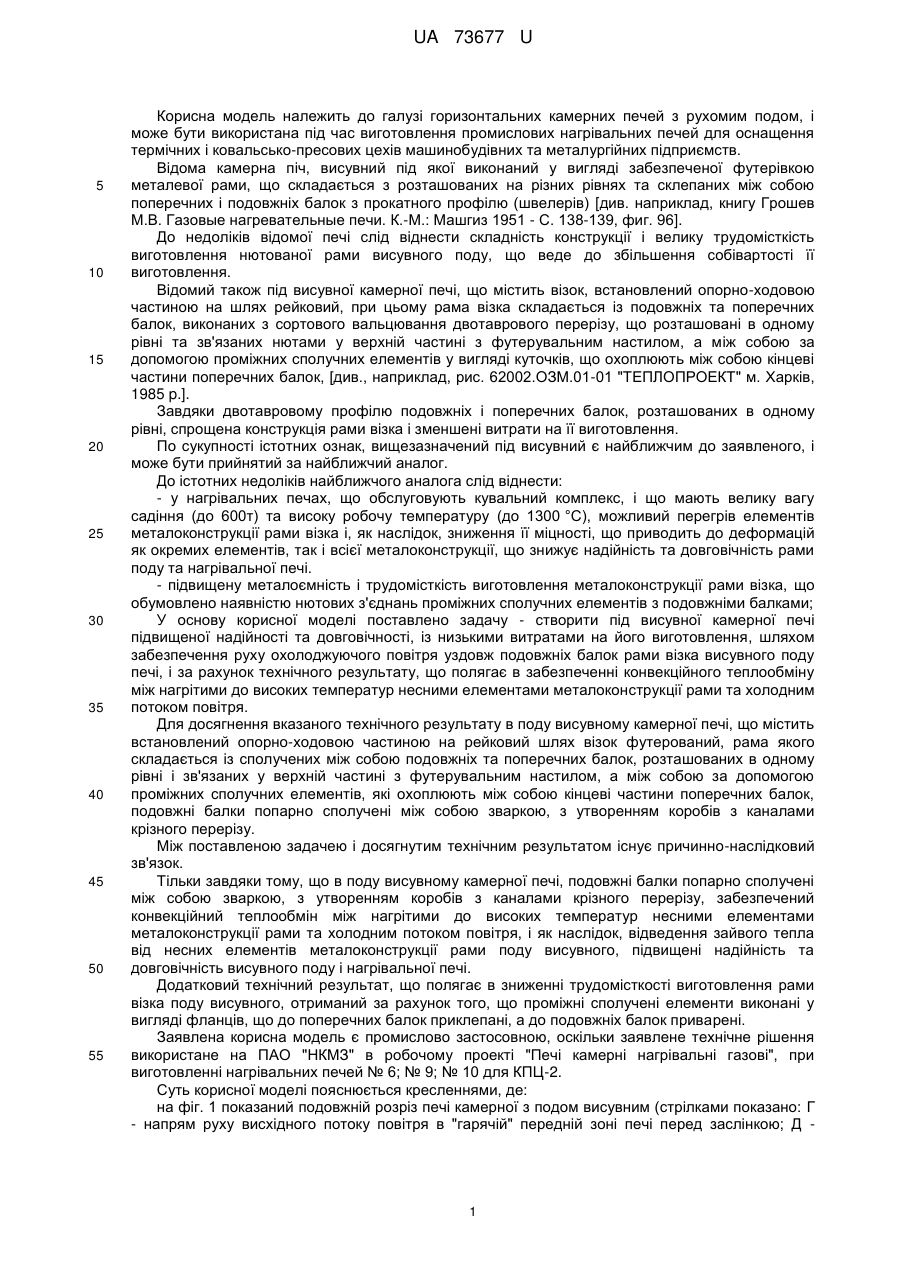

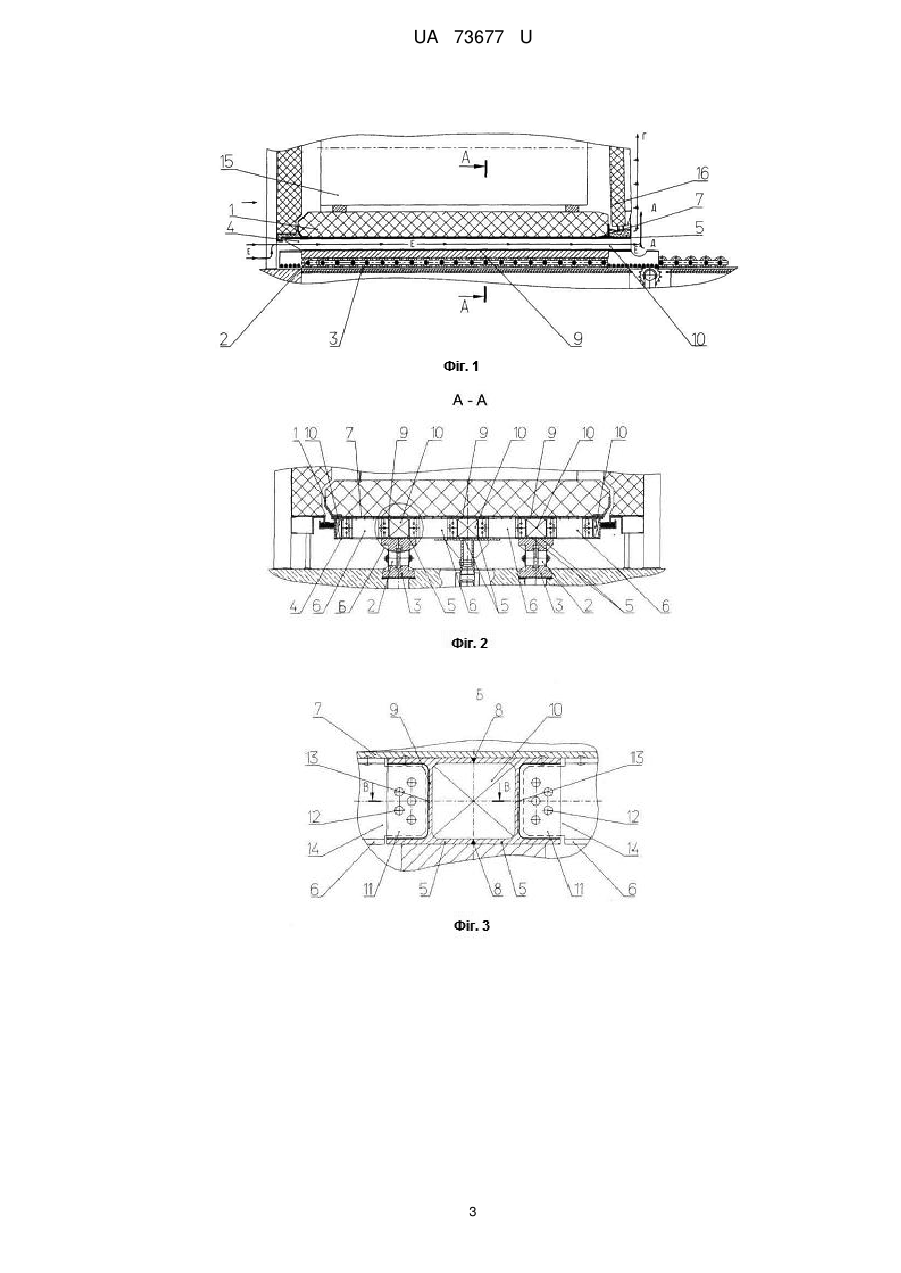

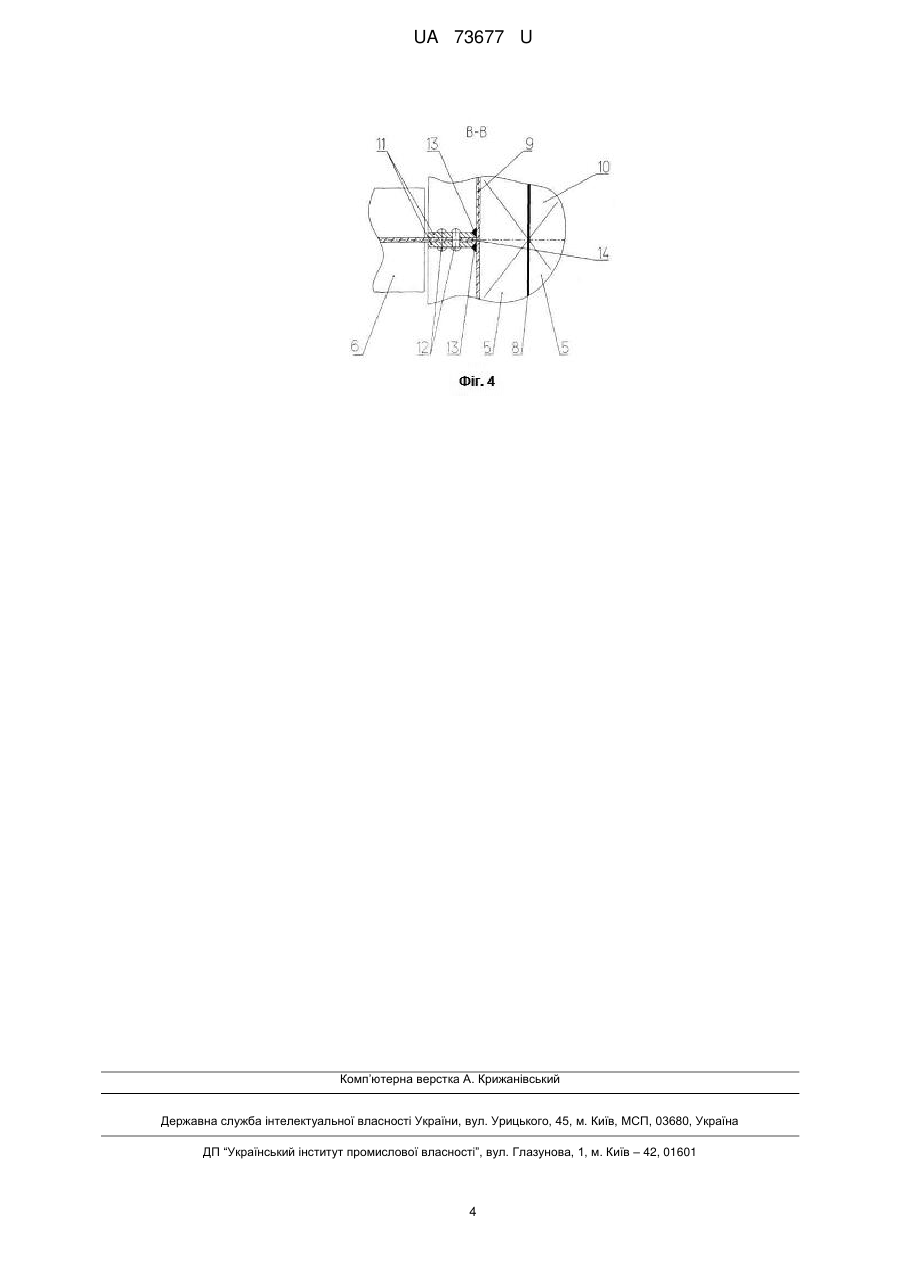

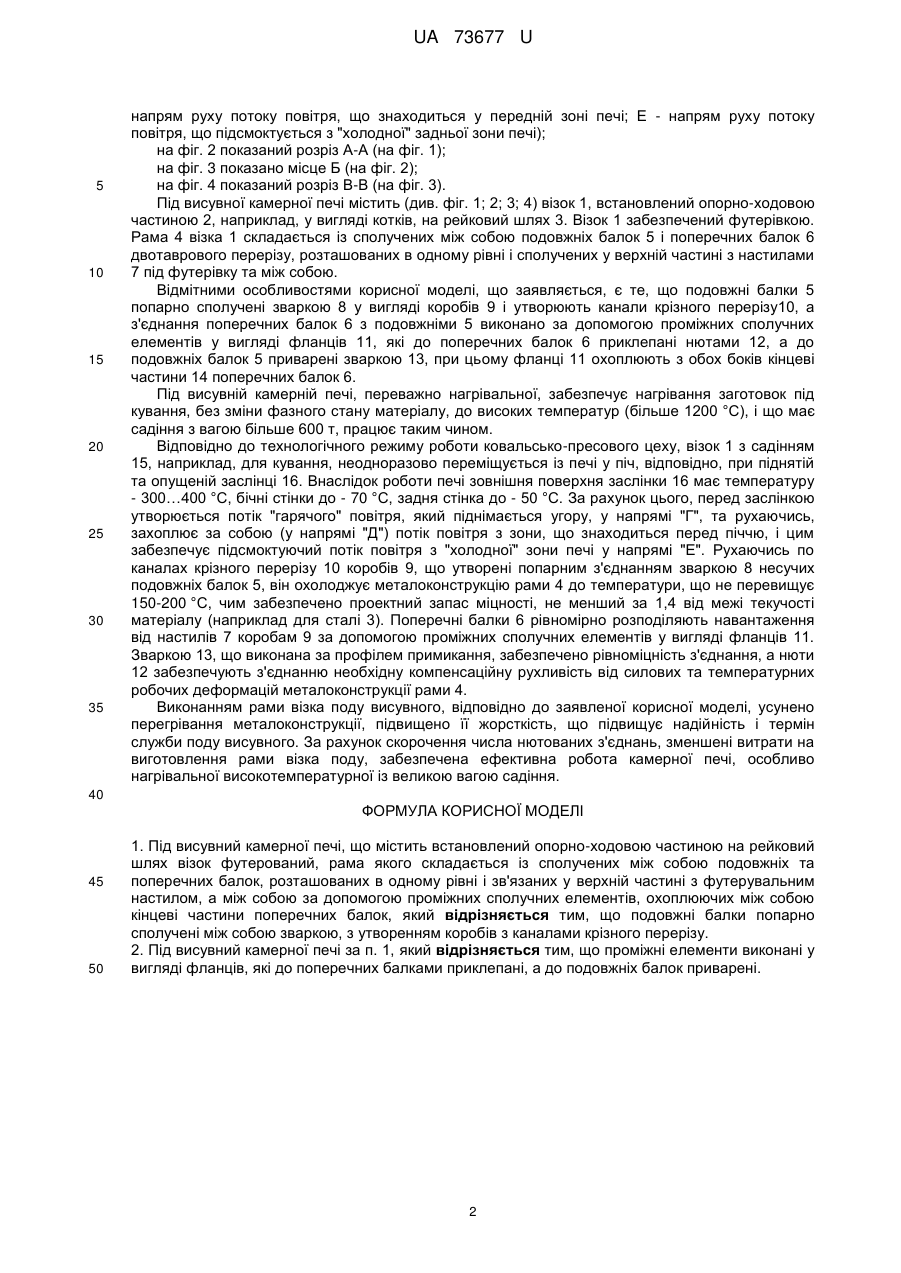

Реферат: Під висувний камерної печі містить встановлений опорно-ходовою частиною на рейковий шлях візок футерований, рама якого складається із сполучених між собою подовжніх та поперечних балок, розташованих в одному рівні і зв'язаних у верхній частині з футерувальним настилом, а між собою за допомогою проміжних сполучних елементів, охоплюючих між собою кінцеві частини поперечних балок. Подовжні балки попарно сполучені між собою зваркою з утворенням коробів з каналами крізного перерізу. UA 73677 U (12) UA 73677 U UA 73677 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі горизонтальних камерних печей з рухомим подом, і може бути використана під час виготовлення промислових нагрівальних печей для оснащення термічних і ковальсько-пресових цехів машинобудівних та металургійних підприємств. Відома камерна піч, висувний під якої виконаний у вигляді забезпеченої футерівкою металевої рами, що складається з розташованих на різних рівнях та склепаних між собою поперечних і подовжніх балок з прокатного профілю (швелерів) [див. наприклад, книгу Грошев М.В. Газовые нагревательные печи. К.-М.: Машгиз 1951 - С. 138-139, фиг. 96]. До недоліків відомої печі слід віднести складність конструкції і велику трудомісткість виготовлення нютованої рами висувного поду, що веде до збільшення собівартості її виготовлення. Відомий також під висувної камерної печі, що містить візок, встановлений опорно-ходовою частиною на шлях рейковий, при цьому рама візка складається із подовжніх та поперечних балок, виконаних з сортового вальцювання двотаврового перерізу, що розташовані в одному рівні та зв'язаних нютами у верхній частині з футерувальним настилом, а між собою за допомогою проміжних сполучних елементів у вигляді куточків, що охоплюють між собою кінцеві частини поперечних балок, [див., наприклад, рис. 62002.ОЗМ.01-01 "ТЕПЛОПРОЕКТ" м. Харків, 1985 p.]. Завдяки двотавровому профілю подовжніх і поперечних балок, розташованих в одному рівні, спрощена конструкція рами візка і зменшені витрати на її виготовлення. По сукупності істотних ознак, вищезазначений під висувний є найближчим до заявленого, і може бути прийнятий за найближчий аналог. До істотних недоліків найближчого аналога слід віднести: - у нагрівальних печах, що обслуговують кувальний комплекс, і що мають велику вагу садіння (до 600т) та високу робочу температуру (до 1300 °C), можливий перегрів елементів металоконструкції рами візка і, як наслідок, зниження її міцності, що приводить до деформацій як окремих елементів, так і всієї металоконструкції, що знижує надійність та довговічність рами поду та нагрівальної печі. - підвищену металоємність і трудомісткість виготовлення металоконструкції рами візка, що обумовлено наявністю нютових з'єднань проміжних сполучних елементів з подовжніми балками; У основу корисної моделі поставлено задачу - створити під висувної камерної печі підвищеної надійності та довговічності, із низькими витратами на його виготовлення, шляхом забезпечення руху охолоджуючого повітря уздовж подовжніх балок рами візка висувного поду печі, і за рахунок технічного результату, що полягає в забезпеченні конвекційного теплообміну між нагрітими до високих температур несними елементами металоконструкції рами та холодним потоком повітря. Для досягнення вказаного технічного результату в поду висувному камерної печі, що містить встановлений опорно-ходовою частиною на рейковий шлях візок футерований, рама якого складається із сполучених між собою подовжніх та поперечних балок, розташованих в одному рівні і зв'язаних у верхній частині з футерувальним настилом, а між собою за допомогою проміжних сполучних елементів, які охоплюють між собою кінцеві частини поперечних балок, подовжні балки попарно сполучені між собою зваркою, з утворенням коробів з каналами крізного перерізу. Між поставленою задачею і досягнутим технічним результатом існує причинно-наслідковий зв'язок. Тільки завдяки тому, що в поду висувному камерної печі, подовжні балки попарно сполучені між собою зваркою, з утворенням коробів з каналами крізного перерізу, забезпечений конвекційний теплообмін між нагрітими до високих температур несними елементами металоконструкції рами та холодним потоком повітря, і як наслідок, відведення зайвого тепла від несних елементів металоконструкції рами поду висувного, підвищені надійність та довговічність висувного поду і нагрівальної печі. Додатковий технічний результат, що полягає в зниженні трудомісткості виготовлення рами візка поду висувного, отриманий за рахунок того, що проміжні сполучені елементи виконані у вигляді фланців, що до поперечних балок приклепані, а до подовжніх балок приварені. Заявлена корисна модель є промислово застосовною, оскільки заявлене технічне рішення використане на ПАО "НКМЗ" в робочому проекті "Печі камерні нагрівальні газові", при виготовленні нагрівальних печей № 6; № 9; № 10 для КПЦ-2. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показаний подовжній розріз печі камерної з подом висувним (стрілками показано: Г - напрям руху висхідного потоку повітря в "гарячій" передній зоні печі перед заслінкою; Д 1 UA 73677 U 5 10 15 20 25 30 35 напрям руху потоку повітря, що знаходиться у передній зоні печі; Е - напрям руху потоку повітря, що підсмоктується з "холодної" задньої зони печі); на фіг. 2 показаний розріз А-А (на фіг. 1); на фіг. 3 показано місце Б (на фіг. 2); на фіг. 4 показаний розріз В-В (на фіг. 3). Під висувної камерної печі містить (див. фіг. 1; 2; 3; 4) візок 1, встановлений опорно-ходовою частиною 2, наприклад, у вигляді котків, на рейковий шлях 3. Візок 1 забезпечений футерівкою. Рама 4 візка 1 складається із сполучених між собою подовжніх балок 5 і поперечних балок 6 двотаврового перерізу, розташованих в одному рівні і сполучених у верхній частині з настилами 7 під футерівку та між собою. Відмітними особливостями корисної моделі, що заявляється, є те, що подовжні балки 5 попарно сполучені зваркою 8 у вигляді коробів 9 і утворюють канали крізного перерізу10, а з'єднання поперечних балок 6 з подовжніми 5 виконано за допомогою проміжних сполучних елементів у вигляді фланців 11, які до поперечних балок 6 приклепані нютами 12, а до подовжніх балок 5 приварені зваркою 13, при цьому фланці 11 охоплюють з обох боків кінцеві частини 14 поперечних балок 6. Під висувній камерній печі, переважно нагрівальної, забезпечує нагрівання заготовок під кування, без зміни фазного стану матеріалу, до високих температур (більше 1200 °C), і що має садіння з вагою більше 600 т, працює таким чином. Відповідно до технологічного режиму роботи ковальсько-пресового цеху, візок 1 з садінням 15, наприклад, для кування, неодноразово переміщується із печі у піч, відповідно, при піднятій та опущеній заслінці 16. Внаслідок роботи печі зовнішня поверхня заслінки 16 має температуру - 300…400 °C, бічні стінки до - 70 °C, задня стінка до - 50 °C. За рахунок цього, перед заслінкою утворюється потік "гарячого" повітря, який піднімається угору, у напрямі "Г", та рухаючись, захоплює за собою (у напрямі "Д") потік повітря з зони, що знаходиться перед піччю, і цим забезпечує підсмоктуючий потік повітря з "холодної" зони печі у напрямі "Е". Рухаючись по каналах крізного перерізу 10 коробів 9, що утворені попарним з'єднанням зваркою 8 несучих подовжніх балок 5, він охолоджує металоконструкцію рами 4 до температури, що не перевищує 150-200 °C, чим забезпечено проектний запас міцності, не менший за 1,4 від межі текучості матеріалу (наприклад для сталі 3). Поперечні балки 6 рівномірно розподіляють навантаження від настилів 7 коробам 9 за допомогою проміжних сполучних елементів у вигляді фланців 11. Зваркою 13, що виконана за профілем примикання, забезпечено рівноміцність з'єднання, а нюти 12 забезпечують з'єднанню необхідну компенсаційну рухливість від силових та температурних робочих деформацій металоконструкції рами 4. Виконанням рами візка поду висувного, відповідно до заявленої корисної моделі, усунено перегрівання металоконструкції, підвищено її жорсткість, що підвищує надійність і термін служби поду висувного. За рахунок скорочення числа нютованих з'єднань, зменшені витрати на виготовлення рами візка поду, забезпечена ефективна робота камерної печі, особливо нагрівальної високотемпературної із великою вагою садіння. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Під висувний камерної печі, що містить встановлений опорно-ходовою частиною на рейковий шлях візок футерований, рама якого складається із сполучених між собою подовжніх та поперечних балок, розташованих в одному рівні і зв'язаних у верхній частині з футерувальним настилом, а між собою за допомогою проміжних сполучних елементів, охоплюючих між собою кінцеві частини поперечних балок, який відрізняється тим, що подовжні балки попарно сполучені між собою зваркою, з утворенням коробів з каналами крізного перерізу. 2. Під висувний камерної печі за п. 1, який відрізняється тим, що проміжні елементи виконані у вигляді фланців, які до поперечних балками приклепані, а до подовжніх балок приварені. 2 UA 73677 U 3 UA 73677 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
