Змішувач

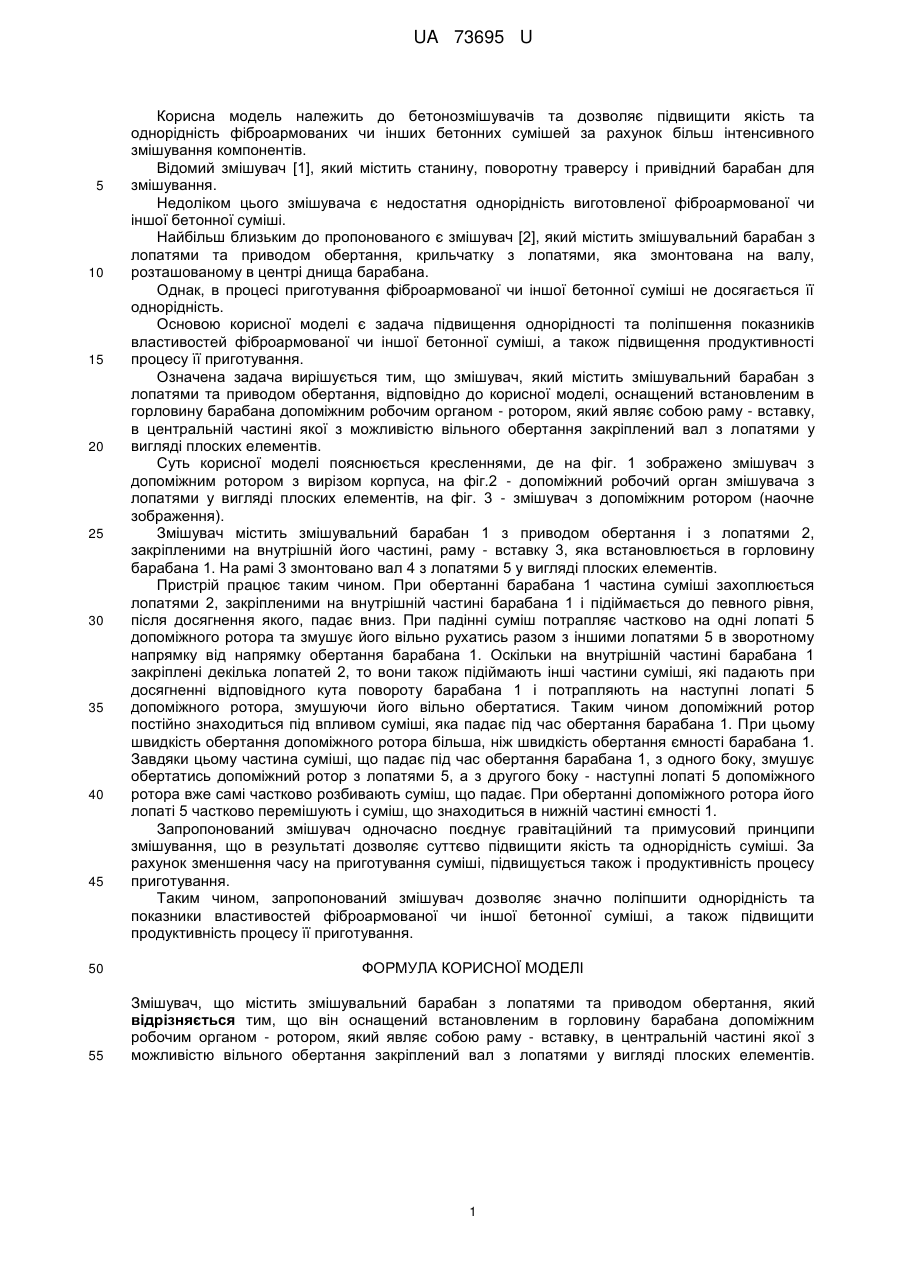

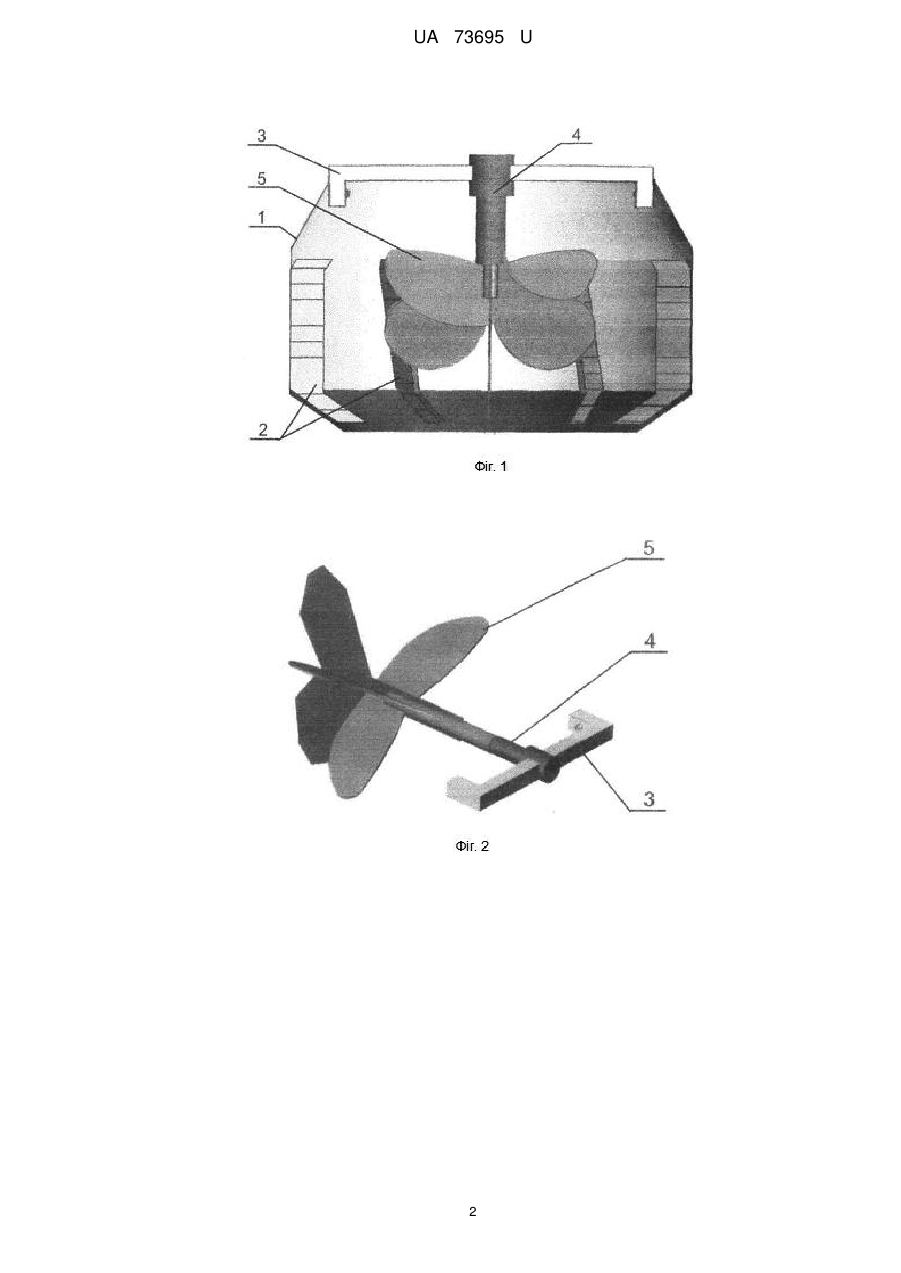

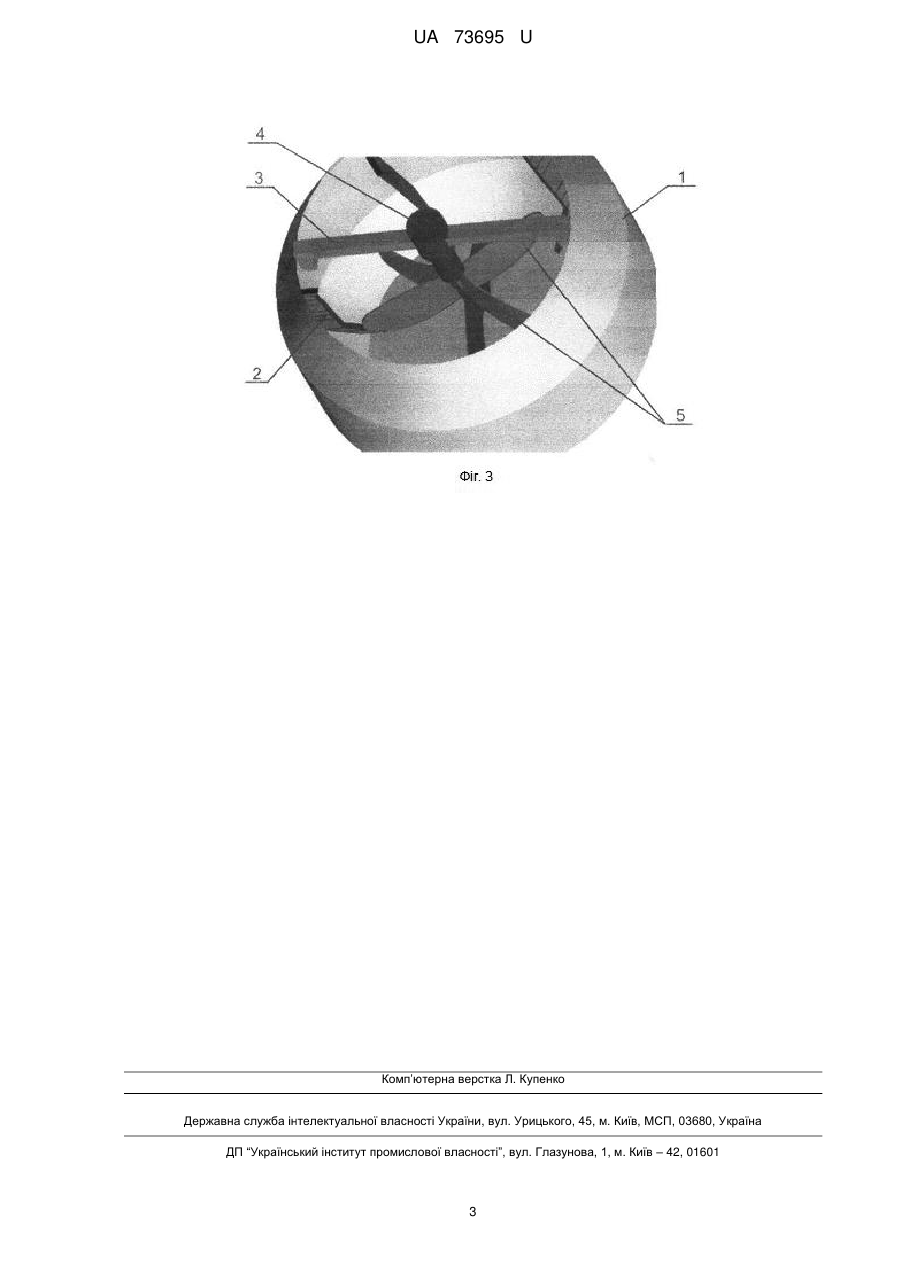

Реферат: UA 73695 U UA 73695 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до бетонозмішувачів та дозволяє підвищити якість та однорідність фіброармованих чи інших бетонних сумішей за рахунок більш інтенсивного змішування компонентів. Відомий змішувач [1], який містить станину, поворотну траверсу і привідний барабан для змішування. Недоліком цього змішувача є недостатня однорідність виготовленої фіброармованої чи іншої бетонної суміші. Найбільш близьким до пропонованого є змішувач [2], який містить змішувальний барабан з лопатями та приводом обертання, крильчатку з лопатями, яка змонтована на валу, розташованому в центрі днища барабана. Однак, в процесі приготування фіброармованої чи іншої бетонної суміші не досягається її однорідність. Основою корисної моделі є задача підвищення однорідності та поліпшення показників властивостей фіброармованої чи іншої бетонної суміші, а також підвищення продуктивності процесу її приготування. Означена задача вирішується тим, що змішувач, який містить змішувальний барабан з лопатями та приводом обертання, відповідно до корисної моделі, оснащений встановленим в горловину барабана допоміжним робочим органом - ротором, який являє собою раму - вставку, в центральній частині якої з можливістю вільного обертання закріплений вал з лопатями у вигляді плоских елементів. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено змішувач з допоміжним ротором з вирізом корпуса, на фіг.2 - допоміжний робочий орган змішувача з лопатями у вигляді плоских елементів, на фіг. 3 - змішувач з допоміжним ротором (наочне зображення). Змішувач містить змішувальний барабан 1 з приводом обертання і з лопатями 2, закріпленими на внутрішній його частині, раму - вставку 3, яка встановлюється в горловину барабана 1. На рамі 3 змонтовано вал 4 з лопатями 5 у вигляді плоских елементів. Пристрій працює таким чином. При обертанні барабана 1 частина суміші захоплюється лопатями 2, закріпленими на внутрішній частині барабана 1 і підіймається до певного рівня, після досягнення якого, падає вниз. При падінні суміш потрапляє частково на одні лопаті 5 допоміжного ротора та змушує його вільно рухатись разом з іншими лопатями 5 в зворотному напрямку від напрямку обертання барабана 1. Оскільки на внутрішній частині барабана 1 закріплені декілька лопатей 2, то вони також підіймають інші частини суміші, які падають при досягненні відповідного кута повороту барабана 1 і потрапляють на наступні лопаті 5 допоміжного ротора, змушуючи його вільно обертатися. Таким чином допоміжний ротор постійно знаходиться під впливом суміші, яка падає під час обертання барабана 1. При цьому швидкість обертання допоміжного ротора більша, ніж швидкість обертання ємності барабана 1. Завдяки цьому частина суміші, що падає під час обертання барабана 1, з одного боку, змушує обертатись допоміжний ротор з лопатями 5, а з другого боку - наступні лопаті 5 допоміжного ротора вже самі частково розбивають суміш, що падає. При обертанні допоміжного ротора його лопаті 5 частково перемішують і суміш, що знаходиться в нижній частині ємності 1. Запропонований змішувач одночасно поєднує гравітаційний та примусовий принципи змішування, що в результаті дозволяє суттєво підвищити якість та однорідність суміші. За рахунок зменшення часу на приготування суміші, підвищується також і продуктивність процесу приготування. Таким чином, запропонований змішувач дозволяє значно поліпшити однорідність та показники властивостей фіброармованої чи іншої бетонної суміші, а також підвищити продуктивність процесу її приготування. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Змішувач, що містить змішувальний барабан з лопатями та приводом обертання, який відрізняється тим, що він оснащений встановленим в горловину барабана допоміжним робочим органом - ротором, який являє собою раму - вставку, в центральній частині якої з можливістю вільного обертання закріплений вал з лопатями у вигляді плоских елементів. 1 UA 73695 U 2 UA 73695 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
