Машина для пакування виробів в термозбігальну плівку

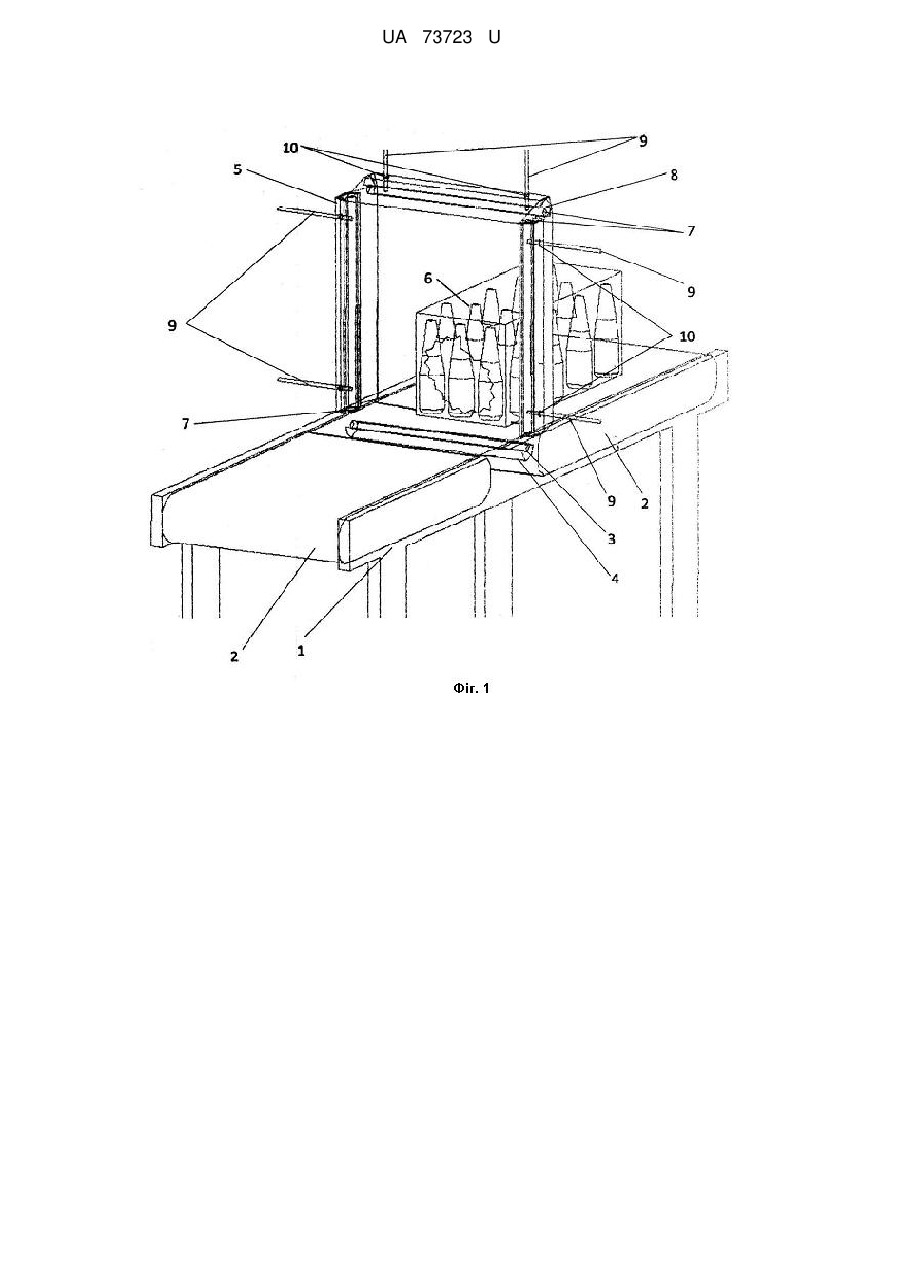

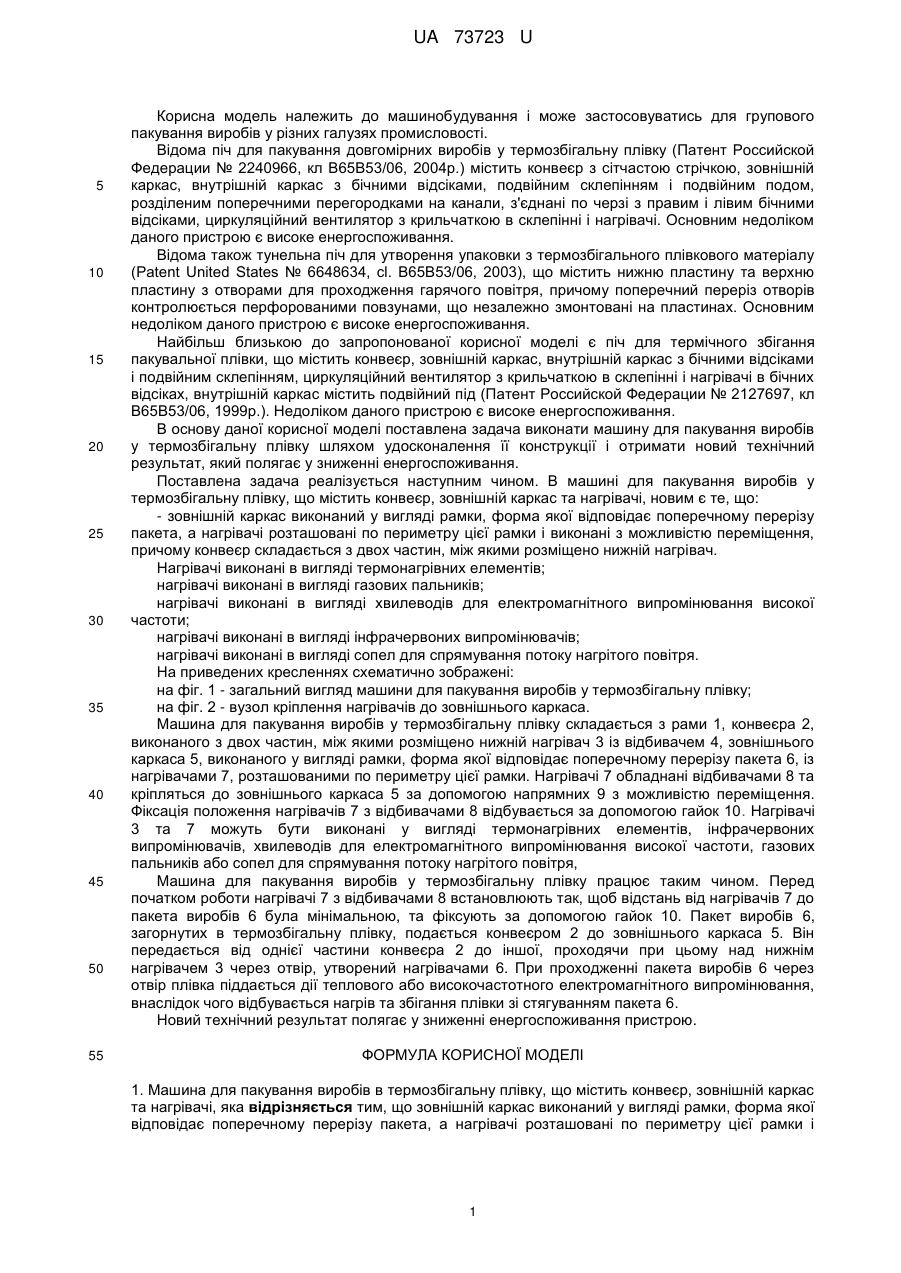

Реферат: UA 73723 U UA 73723 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може застосовуватись для групового пакування виробів у різних галузях промисловості. Відома піч для пакування довгомірних виробів у термозбігальну плівку (Патент Российской Федерации № 2240966, кл В65В53/06, 2004р.) містить конвеєр з сітчастою стрічкою, зовнішній каркас, внутрішній каркас з бічними відсіками, подвійним склепінням і подвійним подом, розділеним поперечними перегородками на канали, з'єднані по черзі з правим і лівим бічними відсіками, циркуляційний вентилятор з крильчаткою в склепінні і нагрівачі. Основним недоліком даного пристрою є високе енергоспоживання. Відома також тунельна піч для утворення упаковки з термозбігального плівкового матеріалу (Patent United States № 6648634, сl. В65В53/06, 2003), що містить нижню пластину та верхню пластину з отворами для проходження гарячого повітря, причому поперечний переріз отворів контролюється перфорованими повзунами, що незалежно змонтовані на пластинах. Основним недоліком даного пристрою є високе енергоспоживання. Найбільш близькою до запропонованої корисної моделі є піч для термічного збігання пакувальної плівки, що містить конвеєр, зовнішній каркас, внутрішній каркас з бічними відсіками і подвійним склепінням, циркуляційний вентилятор з крильчаткою в склепінні і нагрівачі в бічних відсіках, внутрішній каркас містить подвійний під (Патент Российской Федерации № 2127697, кл В65В53/06, 1999р.). Недоліком даного пристрою є високе енергоспоживання. В основу даної корисної моделі поставлена задача виконати машину для пакування виробів у термозбігальну плівку шляхом удосконалення її конструкції і отримати новий технічний результат, який полягає у зниженні енергоспоживання. Поставлена задача реалізується наступним чином. В машині для пакування виробів у термозбігальну плівку, що містить конвеєр, зовнішній каркас та нагрівачі, новим є те, що: - зовнішній каркас виконаний у вигляді рамки, форма якої відповідає поперечному перерізу пакета, а нагрівачі розташовані по периметру цієї рамки і виконані з можливістю переміщення, причому конвеєр складається з двох частин, між якими розміщено нижній нагрівач. Нагрівачі виконані в вигляді термонагрівних елементів; нагрівачі виконані в вигляді газових пальників; нагрівачі виконані в вигляді хвилеводів для електромагнітного випромінювання високої частоти; нагрівачі виконані в вигляді інфрачервоних випромінювачів; нагрівачі виконані в вигляді сопел для спрямування потоку нагрітого повітря. На приведених кресленнях схематично зображені: на фіг. 1 - загальний вигляд машини для пакування виробів у термозбігальну плівку; на фіг. 2 - вузол кріплення нагрівачів до зовнішнього каркаса. Машина для пакування виробів у термозбігальну плівку складається з рами 1, конвеєра 2, виконаного з двох частин, між якими розміщено нижній нагрівач 3 із відбивачем 4, зовнішнього каркаса 5, виконаного у вигляді рамки, форма якої відповідає поперечному перерізу пакета 6, із нагрівачами 7, розташованими по периметру цієї рамки. Нагрівачі 7 обладнані відбивачами 8 та кріпляться до зовнішнього каркаса 5 за допомогою напрямних 9 з можливістю переміщення. Фіксація положення нагрівачів 7 з відбивачами 8 відбувається за допомогою гайок 10. Нагрівачі 3 та 7 можуть бути виконані у вигляді термонагрівних елементів, інфрачервоних випромінювачів, хвилеводів для електромагнітного випромінювання високої частоти, газових пальників або сопел для спрямування потоку нагрітого повітря, Машина для пакування виробів у термозбігальну плівку працює таким чином. Перед початком роботи нагрівачі 7 з відбивачами 8 встановлюють так, щоб відстань від нагрівачів 7 до пакета виробів 6 була мінімальною, та фіксують за допомогою гайок 10. Пакет виробів 6, загорнутих в термозбігальну плівку, подається конвеєром 2 до зовнішнього каркаса 5. Він передається від однієї частини конвеєра 2 до іншої, проходячи при цьому над нижнім нагрівачем 3 через отвір, утворений нагрівачами 6. При проходженні пакета виробів 6 через отвір плівка піддається дії теплового або високочастотного електромагнітного випромінювання, внаслідок чого відбувається нагрів та збігання плівки зі стягуванням пакета 6. Новий технічний результат полягає у зниженні енергоспоживання пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Машина для пакування виробів в термозбігальну плівку, що містить конвеєр, зовнішній каркас та нагрівачі, яка відрізняється тим, що зовнішній каркас виконаний у вигляді рамки, форма якої відповідає поперечному перерізу пакета, а нагрівачі розташовані по периметру цієї рамки і 1 UA 73723 U 5 10 виконані з можливістю переміщення, причому конвеєр складається з двох частин, між якими розміщено нижній нагрівач. 2. Машина за п. 1, яка відрізняється тим, що нагрівачі виконані в вигляді термонагрівних елементів. 3. Машина за п. 1, яка відрізняється тим, що нагрівачі виконані в вигляді газових пальників. 4. Машина за п. 1, яка відрізняється тим, що нагрівачі виконані в вигляді хвилеводів для електромагнітного випромінювання високої частоти. 5. Машина за п. 1, яка відрізняється тим, що нагрівачі виконані в вигляді інфрачервоних випромінювачів. 6. Машина за п. 1, яка відрізняється тим, що нагрівачі виконані в вигляді сопел для спрямування потоку нагрітого повітря. 2 UA 73723 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
