Установка для випробування балок на косе згинання

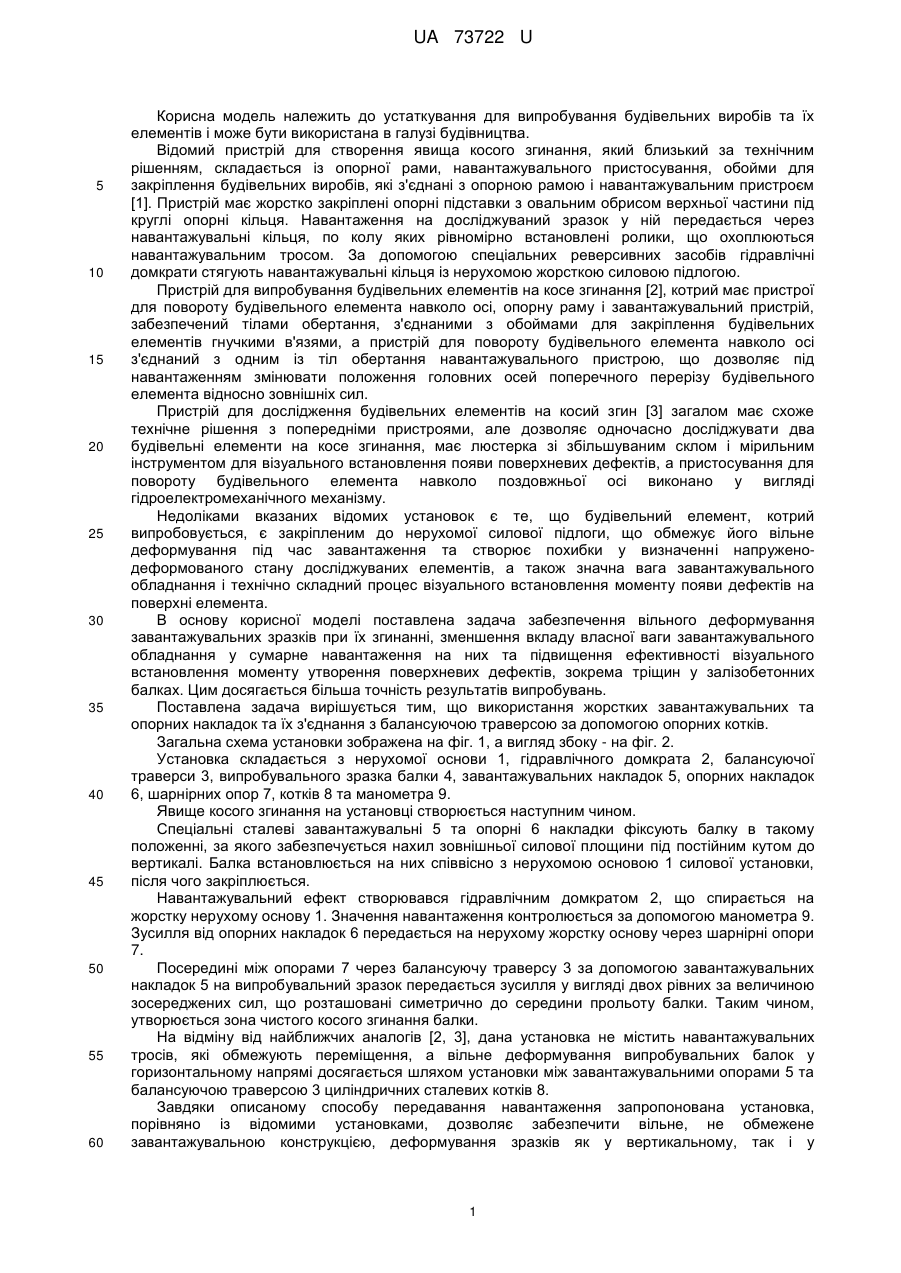

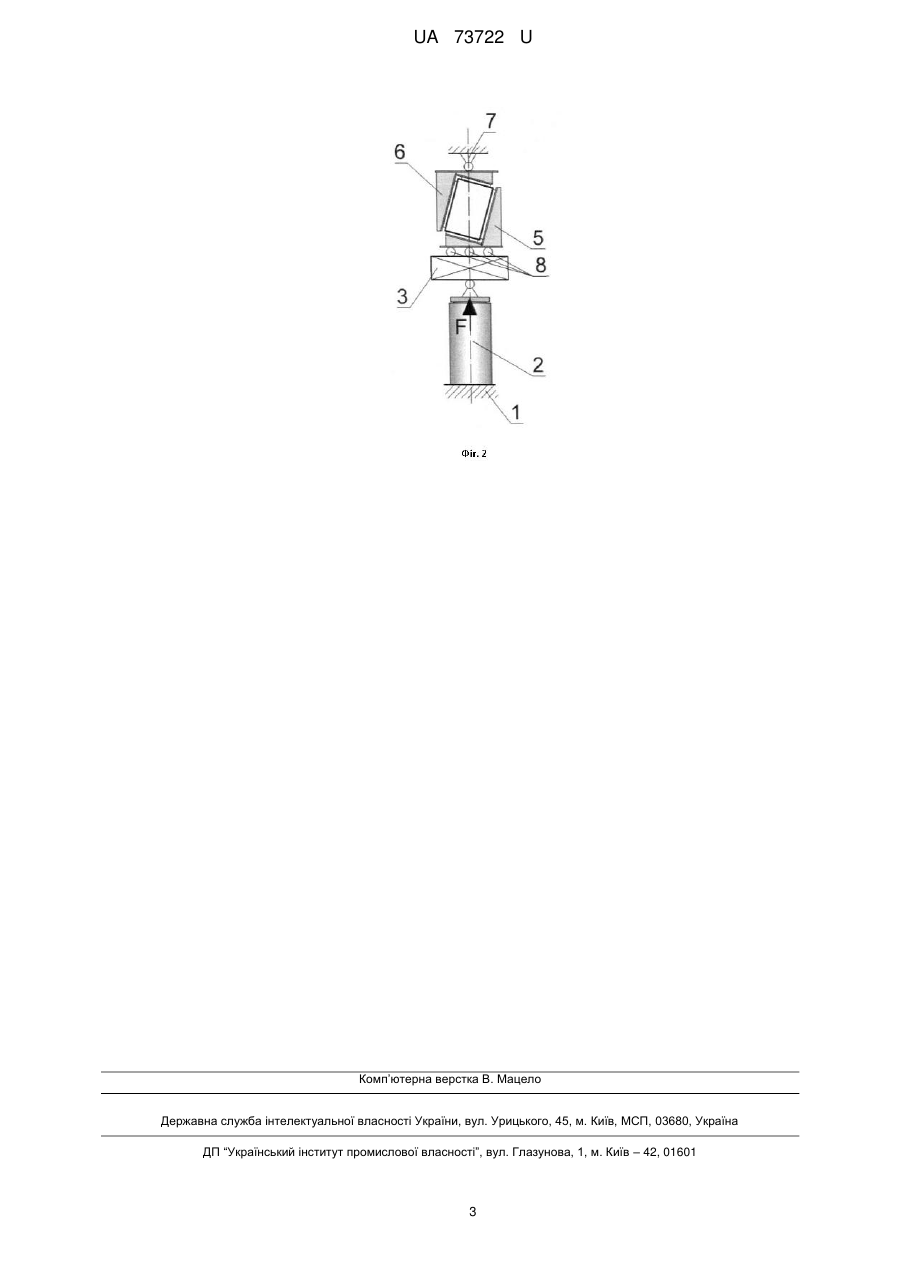

Реферат: UA 73722 U UA 73722 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до устаткування для випробування будівельних виробів та їх елементів і може бути використана в галузі будівництва. Відомий пристрій для створення явища косого згинання, який близький за технічним рішенням, складається із опорної рами, навантажувального пристосування, обойми для закріплення будівельних виробів, які з'єднані з опорною рамою і навантажувальним пристроєм [1]. Пристрій має жорстко закріплені опорні підставки з овальним обрисом верхньої частини під круглі опорні кільця. Навантаження на досліджуваний зразок у ній передається через навантажувальні кільця, по колу яких рівномірно встановлені ролики, що охоплюються навантажувальним тросом. За допомогою спеціальних реверсивних засобів гідравлічні домкрати стягують навантажувальні кільця із нерухомою жорсткою силовою підлогою. Пристрій для випробування будівельних елементів на косе згинання [2], котрий має пристрої для повороту будівельного елемента навколо осі, опорну раму і завантажувальний пристрій, забезпечений тілами обертання, з'єднаними з обоймами для закріплення будівельних елементів гнучкими в'язями, а пристрій для повороту будівельного елемента навколо осі з'єднаний з одним із тіл обертання навантажувального пристрою, що дозволяє під навантаженням змінювати положення головних осей поперечного перерізу будівельного елемента відносно зовнішніх сил. Пристрій для дослідження будівельних елементів на косий згин [3] загалом має схоже технічне рішення з попередніми пристроями, але дозволяє одночасно досліджувати два будівельні елементи на косе згинання, має люстерка зі збільшуваним склом і мірильним інструментом для візуального встановлення появи поверхневих дефектів, а пристосування для повороту будівельного елемента навколо поздовжньої осі виконано у вигляді гідроелектромеханічного механізму. Недоліками вказаних відомих установок є те, що будівельний елемент, котрий випробовується, є закріпленим до нерухомої силової підлоги, що обмежує його вільне деформування під час завантаження та створює похибки у визначенні напруженодеформованого стану досліджуваних елементів, а також значна вага завантажувального обладнання і технічно складний процес візуального встановлення моменту появи дефектів на поверхні елемента. В основу корисної моделі поставлена задача забезпечення вільного деформування завантажувальних зразків при їх згинанні, зменшення вкладу власної ваги завантажувального обладнання у сумарне навантаження на них та підвищення ефективності візуального встановлення моменту утворення поверхневих дефектів, зокрема тріщин у залізобетонних балках. Цим досягається більша точність результатів випробувань. Поставлена задача вирішується тим, що використання жорстких завантажувальних та опорних накладок та їх з'єднання з балансуючою траверсою за допомогою опорних котків. Загальна схема установки зображена на фіг. 1, а вигляд збоку - на фіг. 2. Установка складається з нерухомої основи 1, гідравлічного домкрата 2, балансуючої траверси 3, випробувального зразка балки 4, завантажувальних накладок 5, опорних накладок 6, шарнірних опор 7, котків 8 та манометра 9. Явище косого згинання на установці створюється наступним чином. Спеціальні сталеві завантажувальні 5 та опорні 6 накладки фіксують балку в такому положенні, за якого забезпечується нахил зовнішньої силової площини під постійним кутом до вертикалі. Балка встановлюється на них співвісно з нерухомою основою 1 силової установки, після чого закріплюється. Навантажувальний ефект створювався гідравлічним домкратом 2, що спирається на жорстку нерухому основу 1. Значення навантаження контролюється за допомогою манометра 9. Зусилля від опорних накладок 6 передається на нерухому жорстку основу через шарнірні опори 7. Посередині між опорами 7 через балансуючу траверсу 3 за допомогою завантажувальних накладок 5 на випробувальний зразок передається зусилля у вигляді двох рівних за величиною зосереджених сил, що розташовані симетрично до середини прольоту балки. Таким чином, утворюється зона чистого косого згинання балки. На відміну від найближчих аналогів [2, 3], дана установка не містить навантажувальних тросів, які обмежують переміщення, а вільне деформування випробувальних балок у горизонтальному напрямі досягається шляхом установки між завантажувальними опорами 5 та балансуючою траверсою 3 циліндричних сталевих котків 8. Завдяки описаному способу передавання навантаження запропонована установка, порівняно із відомими установками, дозволяє забезпечити вільне, не обмежене завантажувальною конструкцією, деформування зразків як у вертикальному, так і у 1 UA 73722 U 5 10 15 20 горизонтальному напрямах, та не має недоліку, пов'язаного із значним вкладом у загальне навантаження власної ваги навантажуючого обладнання. Крім того, запропонована установка для випробування балок на косе згинання забезпечує спосіб передавання навантаження "знизу-вгору", що полегшує, порівняно з відомими технічними рішеннями, візуально-інструментальний контроль за появою поверхневих дефектів будівельних конструкцій безпосередньо у процесі завантаження. Пристрій за заявленим технічним рішенням пройшов випробування і готовий для широкого використання для дослідження будівельних елементів на косе згинання. Використані джерела: 1. Устройство для испытания строительных элементов на косой изгиб: а.с. СССР № 896447, кл. G01М5/00 / Г.И. Бердичевский, Т.М. Пецольд, В.В.Тарасов; заявитель - Белорусский политехнический институт. - Опубл. 07.01.1982 г. 2. Устройство для испытания строительных элементов на косой изгиб: а.с. СССР № 1141299: кл. G01М5/00 / А.Н. Павликов, А.В. Горик; заявитель - Полтавский инженерностроительный институт. - Опубл. 23.02.1985 г. 3. Пристрій для дослідження будівельних елементів на косий згин: патент на корисну модель № 32729: МПК (2006) G01М5/00 / Горик О.В.,. Павліков А.М, Прасолов Є.Я., Ковальчук С.Б.; власник патенту - Горик О.В. - Опубл. 26.05.2008 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Установка для випробування балок на косе згинання, що містить нерухому базу, гідравлічний домкрат, випробувальний зразок, шарнірні опори, манометр, яка відрізняється тим, що має завантажувальні та опорні накладки, які через опорні котки з'єднані з балансуючою траверсою. 2 UA 73722 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
