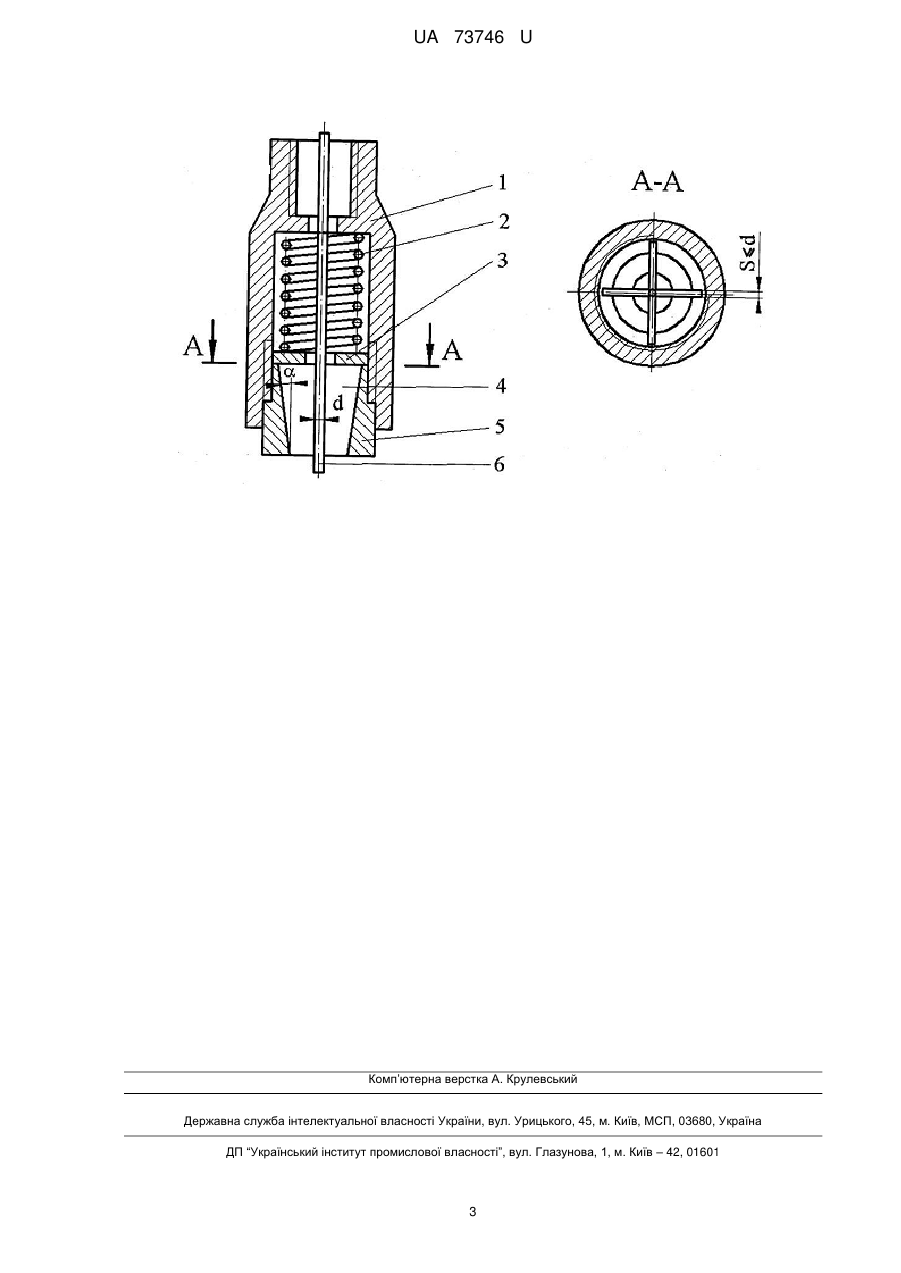

Мундштук зварювального пальника

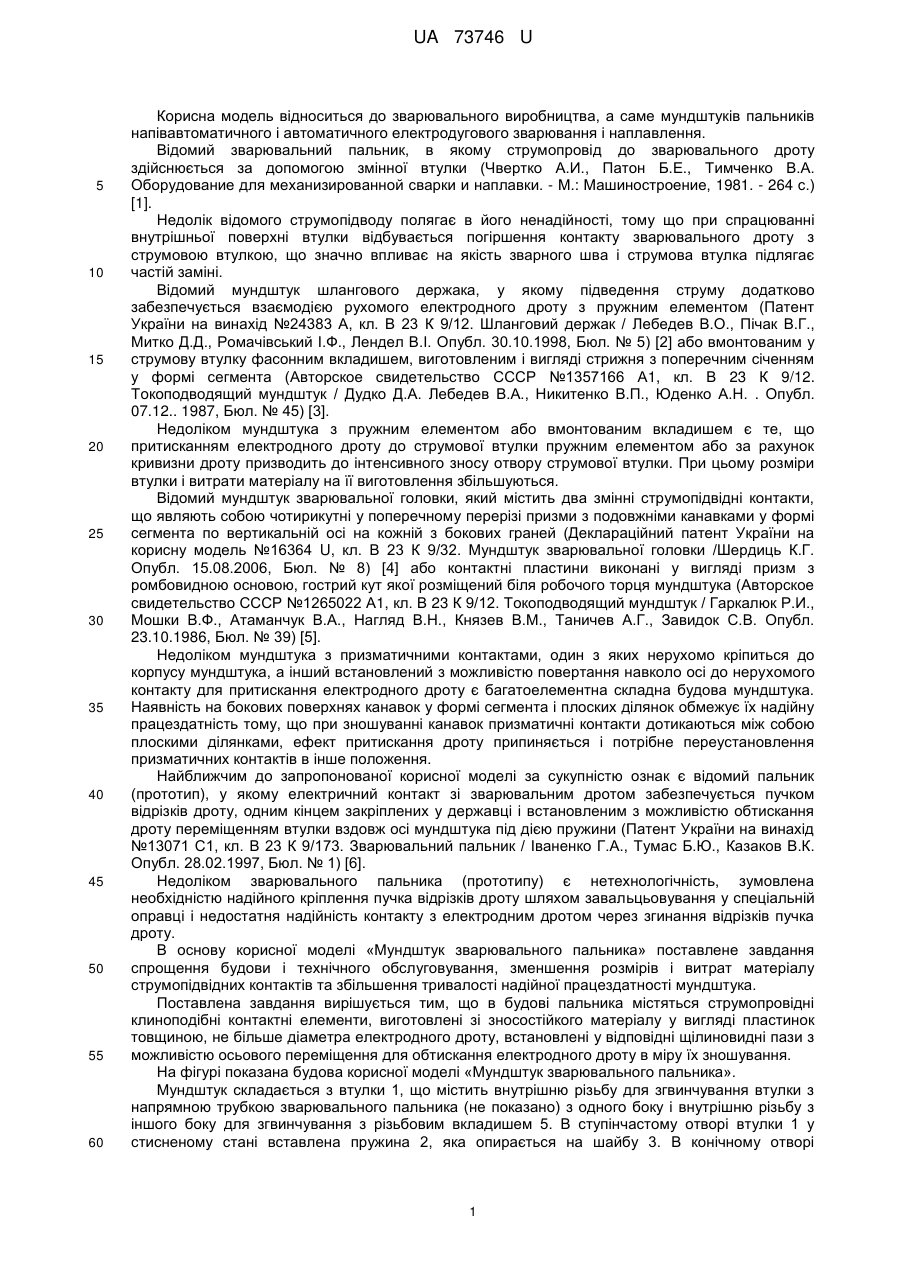

Реферат: UA 73746 U UA 73746 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до зварювального виробництва, а саме мундштуків пальників напівавтоматичного і автоматичного електродугового зварювання і наплавлення. Відомий зварювальний пальник, в якому струмопровід до зварювального дроту здійснюється за допомогою змінної втулки (Чвертко А.И., Патон Б.Е., Тимченко В.А. Оборудование для механизированной сварки и наплавки. - Μ.: Машиностроение, 1981. - 264 с.) [1]. Недолік відомого струмопідводу полягає в його ненадійності, тому що при спрацюванні внутрішньої поверхні втулки відбувається погіршення контакту зварювального дроту з струмовою втулкою, що значно впливає на якість зварного шва і струмова втулка підлягає частій заміні. Відомий мундштук шлангового держака, у якому підведення струму додатково забезпечується взаємодією рухомого електродного дроту з пружним елементом (Патент України на винахід №24383 А, кл. В 23 К 9/12. Шланговий держак / Лебедев В.О., Пічак В.Г., Митко Д.Д., Ромачівський І.Ф., Лендел В.І. Опубл. 30.10.1998, Бюл. № 5) [2] або вмонтованим у струмову втулку фасонним вкладишем, виготовленим і вигляді стрижня з поперечним січенням у формі сегмента (Авторское свидетельство СССР №1357166 Α1, кл. В 23 К 9/12. Токоподводящий мундштук / Дудко Д.А. Лебедев В.А., Никитенко В.П., Юденко А.Н. . Опубл. 07.12.. 1987, Бюл. № 45) [3]. Недоліком мундштука з пружним елементом або вмонтованим вкладишем є те, що притисканням електродного дроту до струмової втулки пружним елементом або за рахунок кривизни дроту призводить до інтенсивного зносу отвору струмової втулки. При цьому розміри втулки і витрати матеріалу на її виготовлення збільшуються. Відомий мундштук зварювальної головки, який містить два змінні струмопідвідні контакти, що являють собою чотирикутні у поперечному перерізі призми з подовжніми канавками у формі сегмента по вертикальній осі на кожній з бокових граней (Деклараційний патент України на корисну модель №16364 U, кл. В 23 К 9/32. Мундштук зварювальної головки /Шердиць К.Г. Опубл. 15.08.2006, Бюл. № 8) [4] або контактні пластини виконані у вигляді призм з ромбовидною основою, гострий кут якої розміщений біля робочого торця мундштука (Авторское свидетельство СССР №1265022 Α1, кл. В 23 К 9/12. Токоподводящий мундштук / Гаркалюк Р.И., Мошки В.Ф., Атаманчук В.А., Нагляд В.Н., Князев В.М., Таничев А.Г., Завидок С.В. Опубл. 23.10.1986, Бюл. № 39) [5]. Недоліком мундштука з призматичними контактами, один з яких нерухомо кріпиться до корпусу мундштука, а інший встановлений з можливістю повертання навколо осі до нерухомого контакту для притискання електродного дроту є багатоелементна складна будова мундштука. Наявність на бокових поверхнях канавок у формі сегмента і плоских ділянок обмежує їх надійну працездатність тому, що при зношуванні канавок призматичні контакти дотикаються між собою плоскими ділянками, ефект притискання дроту припиняється і потрібне переустановлення призматичних контактів в інше положення. Найближчим до запропонованої корисної моделі за сукупністю ознак є відомий пальник (прототип), у якому електричний контакт зі зварювальним дротом забезпечується пучком відрізків дроту, одним кінцем закріплених у державці і встановленим з можливістю обтискання дроту переміщенням втулки вздовж осі мундштука під дією пружини (Патент України на винахід №13071 С1, кл. В 23 К 9/173. Зварювальний пальник / Іваненко Г.А., Тумас Б.Ю., Казаков В.К. Опубл. 28.02.1997, Бюл. № 1) [6]. Недоліком зварювального пальника (прототипу) є нетехнологічність, зумовлена необхідністю надійного кріплення пучка відрізків дроту шляхом завальцьовування у спеціальній оправці і недостатня надійність контакту з електродним дротом через згинання відрізків пучка дроту. В основу корисної моделі «Мундштук зварювального пальника» поставлене завдання спрощення будови і технічного обслуговування, зменшення розмірів і витрат матеріалу струмопідвідних контактів та збільшення тривалості надійної працездатності мундштука. Поставлена завдання вирішується тим, що в будові пальника містяться струмопровідні клиноподібні контактні елементи, виготовлені зі зносостійкого матеріалу у вигляді пластинок товщиною, не більше діаметра електродного дроту, встановлені у відповідні щілиновидні пази з можливістю осьового переміщення для обтискання електродного дроту в міру їх зношування. На фігурі показана будова корисної моделі «Мундштук зварювального пальника». Мундштук складається з втулки 1, що містить внутрішню різьбу для згвинчування втулки з напрямною трубкою зварювального пальника (не показано) з одного боку і внутрішню різьбу з іншого боку для згвинчування з різьбовим вкладишем 5. В ступінчастому отворі втулки 1 у стисненому стані вставлена пружина 2, яка опирається на шайбу 3. В конічному отворі 1 UA 73746 U 5 10 15 20 25 30 вкладиша 4 виготовлені чотири щілиновидні пази, в які з можливістю осьового переміщення вставлені плоскі клиноподібні контактні елементи 5 товщиною s не більше діаметра d електродного дроту і кутом  нахилу бокової опорної поверхні. Мундштук працює наступним чином. Вкладиш 4 вигвинчується з отвору втулки 1 на 2-3 оберти для можливості осьового зміщення контактних елементів 5 і розведення їх у радіальному напрямі. Електродний дріт 6 вільно пропускається між контактним елементами 5 на задану величину виходу його за межі мундштука. Потім вгвинчуванням вкладиша 6 через шайбу 4 стискається пружина 2 і здійснюється обтискання електродного дроту 6 контактними елементами 5 з можливістю його подачі приводом пальника. Знос робочих поверхонь контактних елементів 5 компенсується зміщенням їх в осьовому напрямі в міру зносу під дією пружини 2. Так, наприклад, при нахилі опорної бокової грані контактного елемента 5 під кутом =10° і осьовому зміщенні його на 10 мм за умови електроерозійного і механічного зносу робочої поверхні 0,2 мм протягом зміни надійний контакт підведення електричного струму з боку контактних елементів до рухомого зварювального дроту забезпечується протягом восьми змін, що більше у 3,5...4 у порівнянні з тривалістю надійної роботи відомого пальника з струмковою втулкою. У порівнянні з іншими відомими мундштуками очевидна проста будова, зручне обслуговування і зменшення витрати матеріалу, наприклад, міді на виготовлення контактних елементів. Джерела інформації 1. Чвертко А.И., Патон Б.Е., Тимченко В.А. Оборудование для механизированной сварки и наплавки. - Μ.: Машиностроение, 1981. - 264 с. 2. Патент України на винахід №24383 А, кл. В 23 К 9/12. Шланговий держак / Лебедев В.О., Пічак В.Г., Митко Д.Д., Ромачівський І.Ф., Лендел В.І. Опубл. 30.10.1998, Бюл.№ 5 3. Авторское свидетельство СССР №1357166 А1, кл. В 23 К 9/12. Токоподводящий мундштук / Дудко Д.А. Лебедев В.А., Никитенко В.П., Юденко А.Н.. Опубл. 07.12..1987, Бюл. № 45 4. Деклараційний патент України на корисну модель №16364 U, кл. В 23 К 9/32. Мундштук зварювальної головки /Шердиць К.Г. Опубл. 15.08.2006, Бюл. №8 5. Авторское свидетельство СССР №1265022 А1, кл. В 23 К 9/12. Токоподводящий мундштук / Гаркалюк Р.И., Мошки В.Ф., Атаманчук В.А., Нагляд В.Н., Князев В.М., Таничев А.Г., Завидок С.В. Опубл. 23.10.1986, Бюл. №39 6. Патент України на винахід №13071 С1, кл. В 23 К 9/173. Зварювальний пальник / Іваненко Г.А., Тумас Б.Ю., Казаков В.К. Опубл.28.02.1997, Бюл. № 1 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Мундштук зварювального пальника, який містить порожнистий корпус з внутрішньою різьбою для кріплення його до напрямної трубки зварювального пальника, контактні елементи, пружину і вкладиш для притискання контактних елементів до рухомого електродного дроту, який відрізняється тим, що контактні елементи виготовлені у формі клиноподібних пластин товщиною не більше діаметра електродного дроту і вставлені з можливістю осьового зміщення під дією стиснутої пружини у щілиновидні пази з нахиленою опорною поверхнею вкладиша, вгвинченого в різьбовий отвір корпусу з боку робочого торця мундштука. 2 UA 73746 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
