Куртка-рюкзак

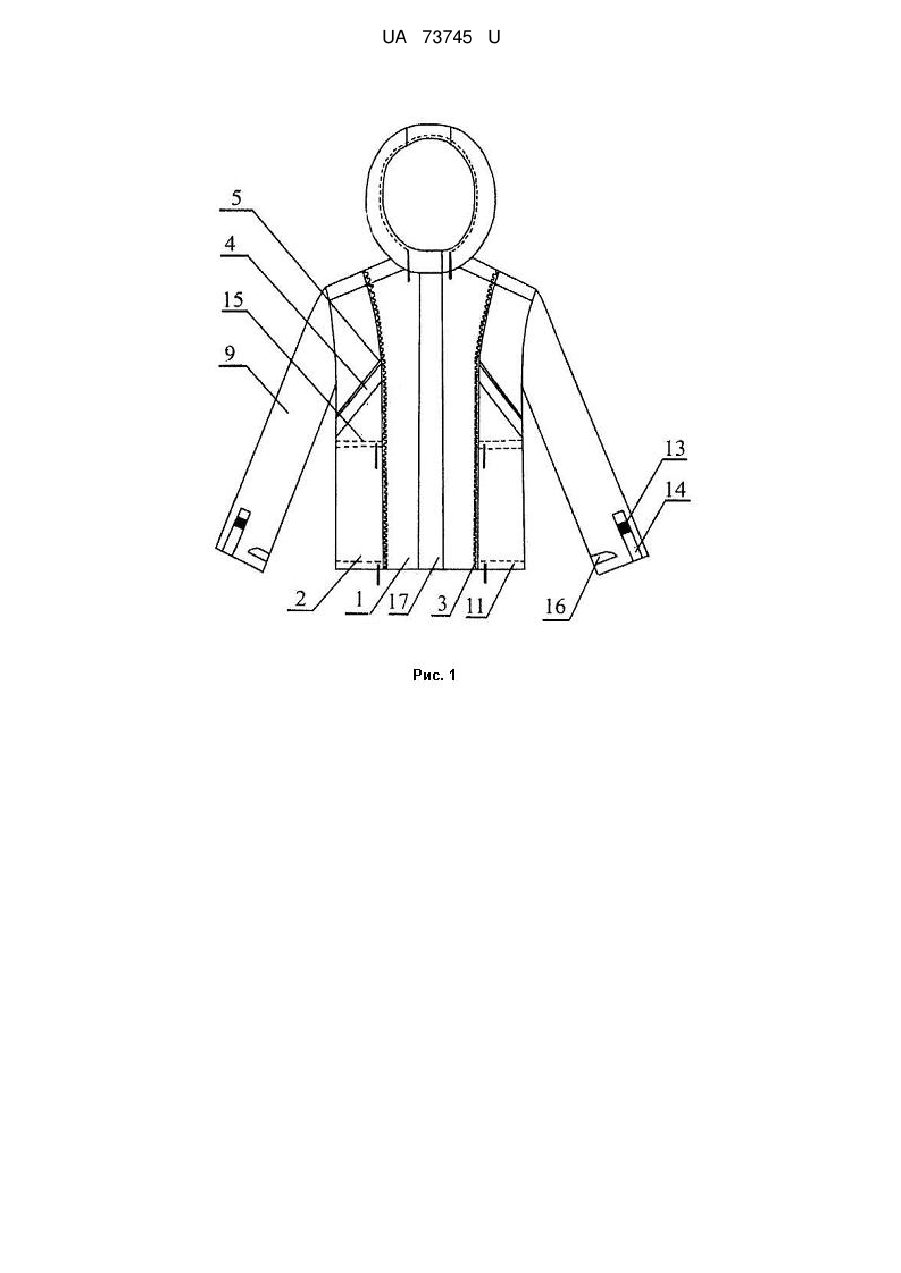

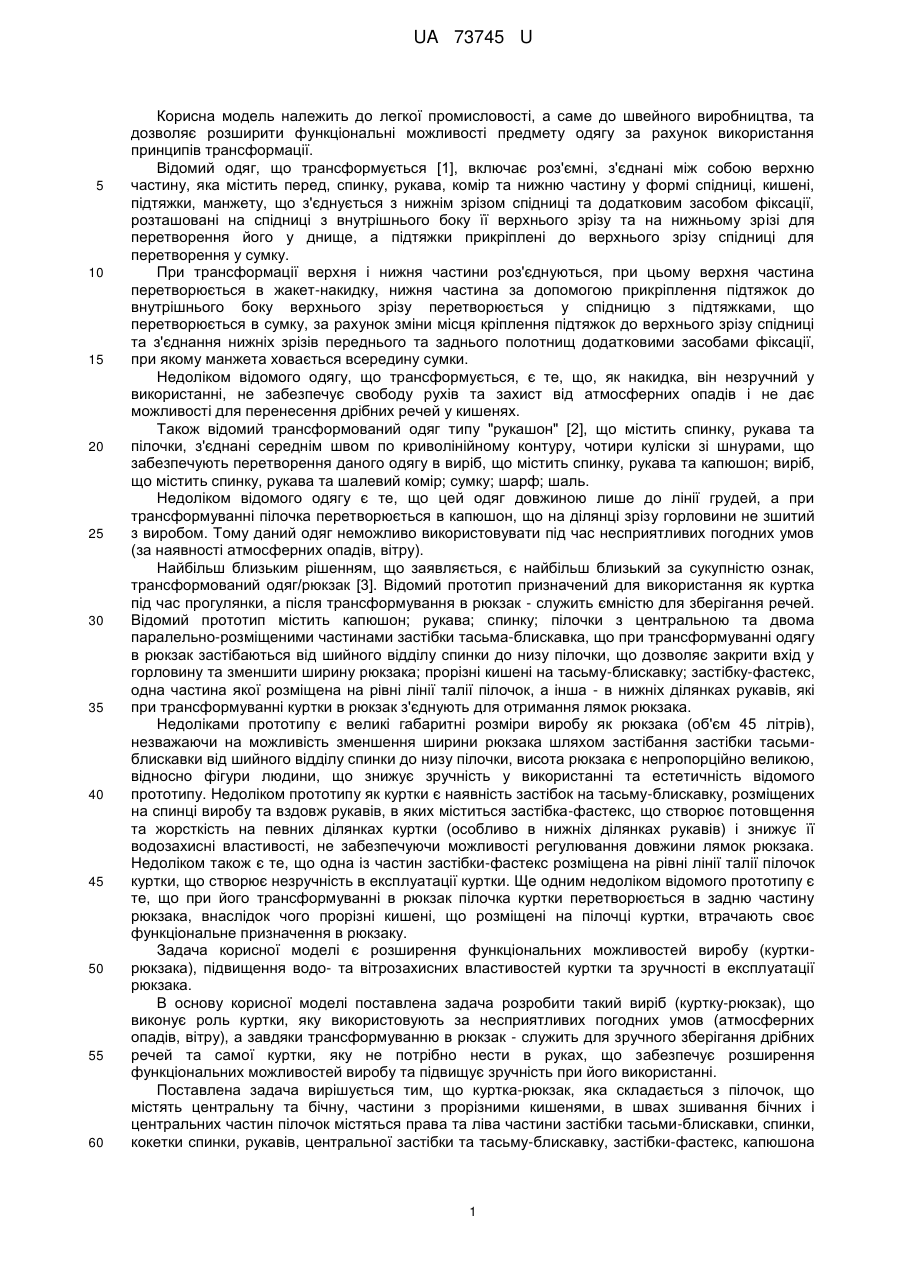

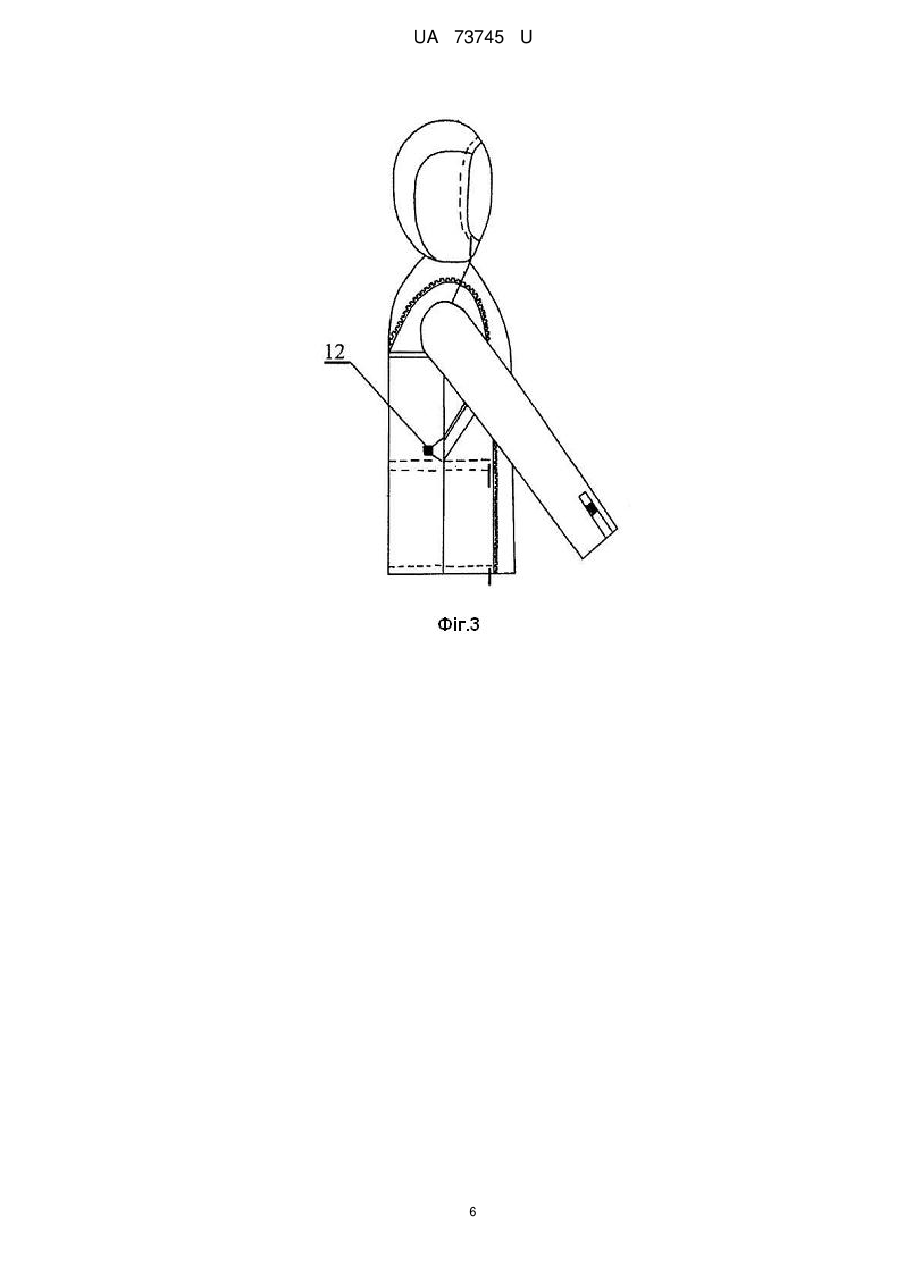

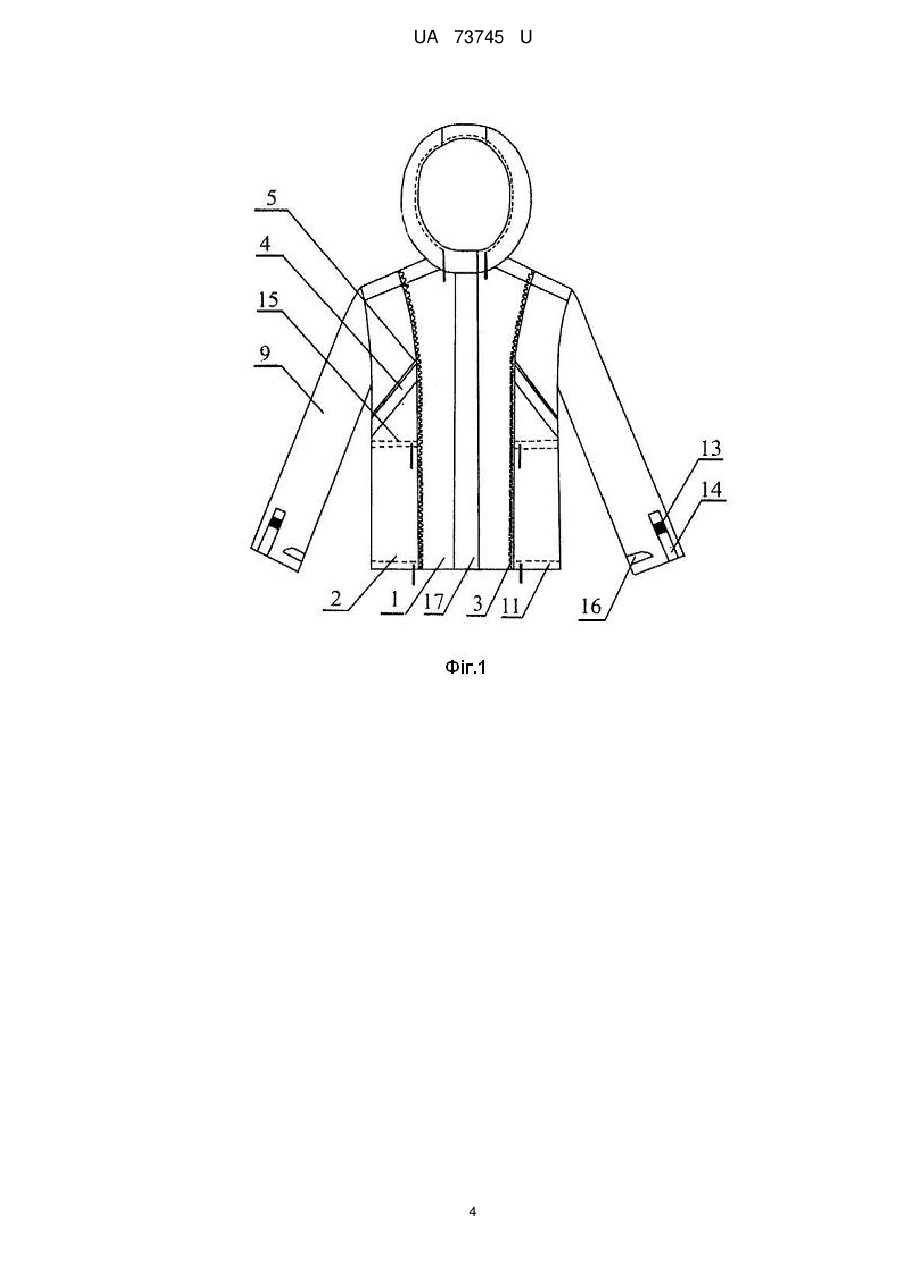

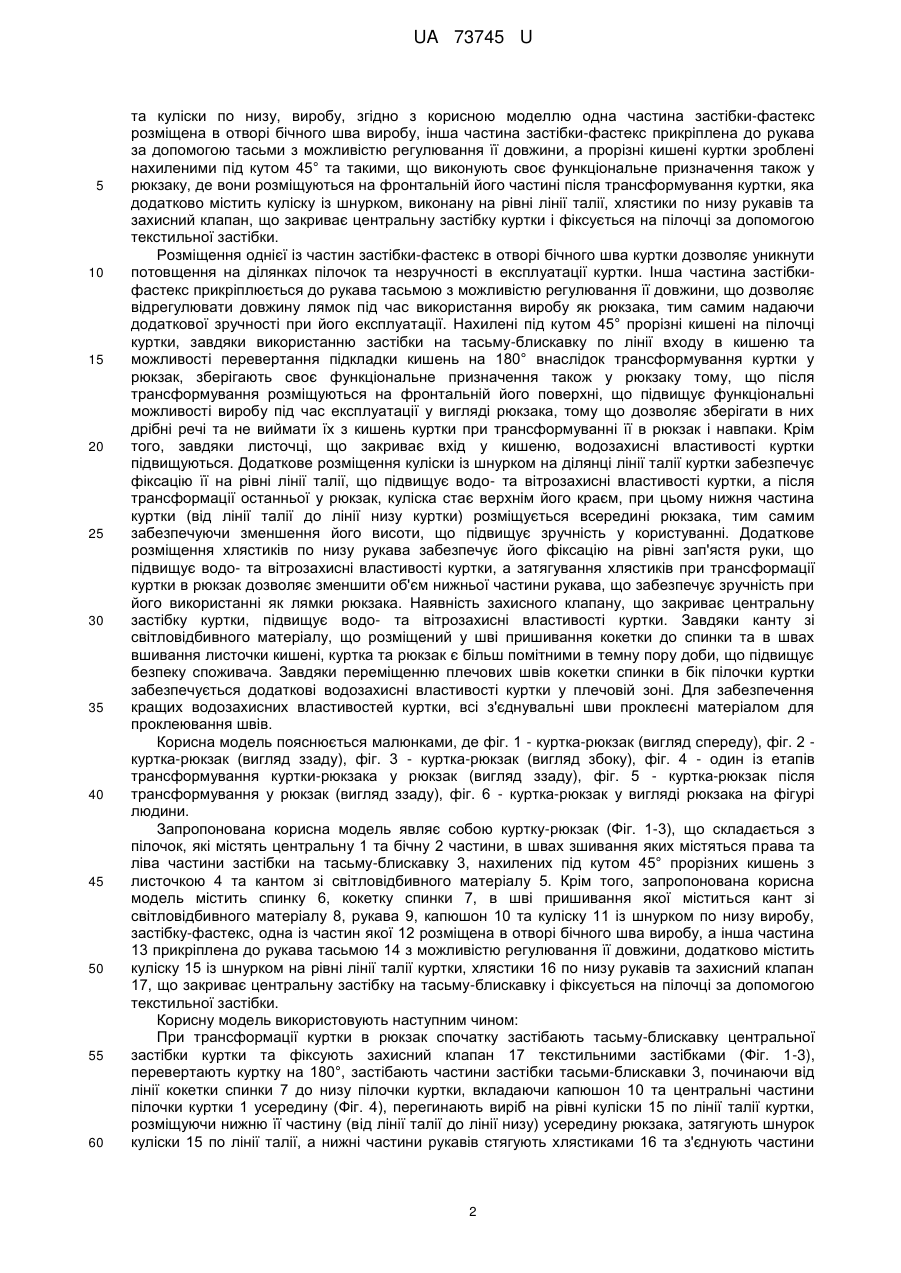

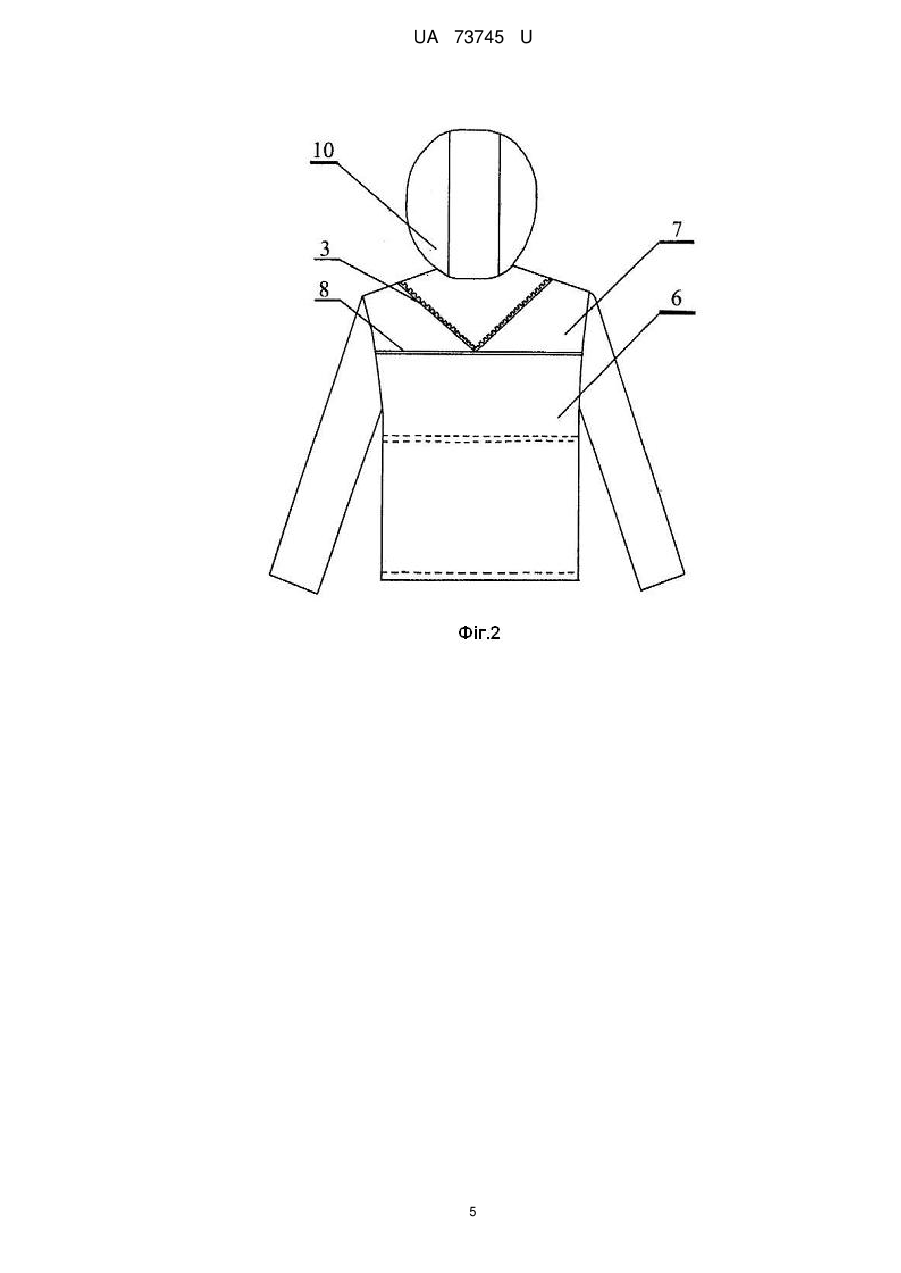

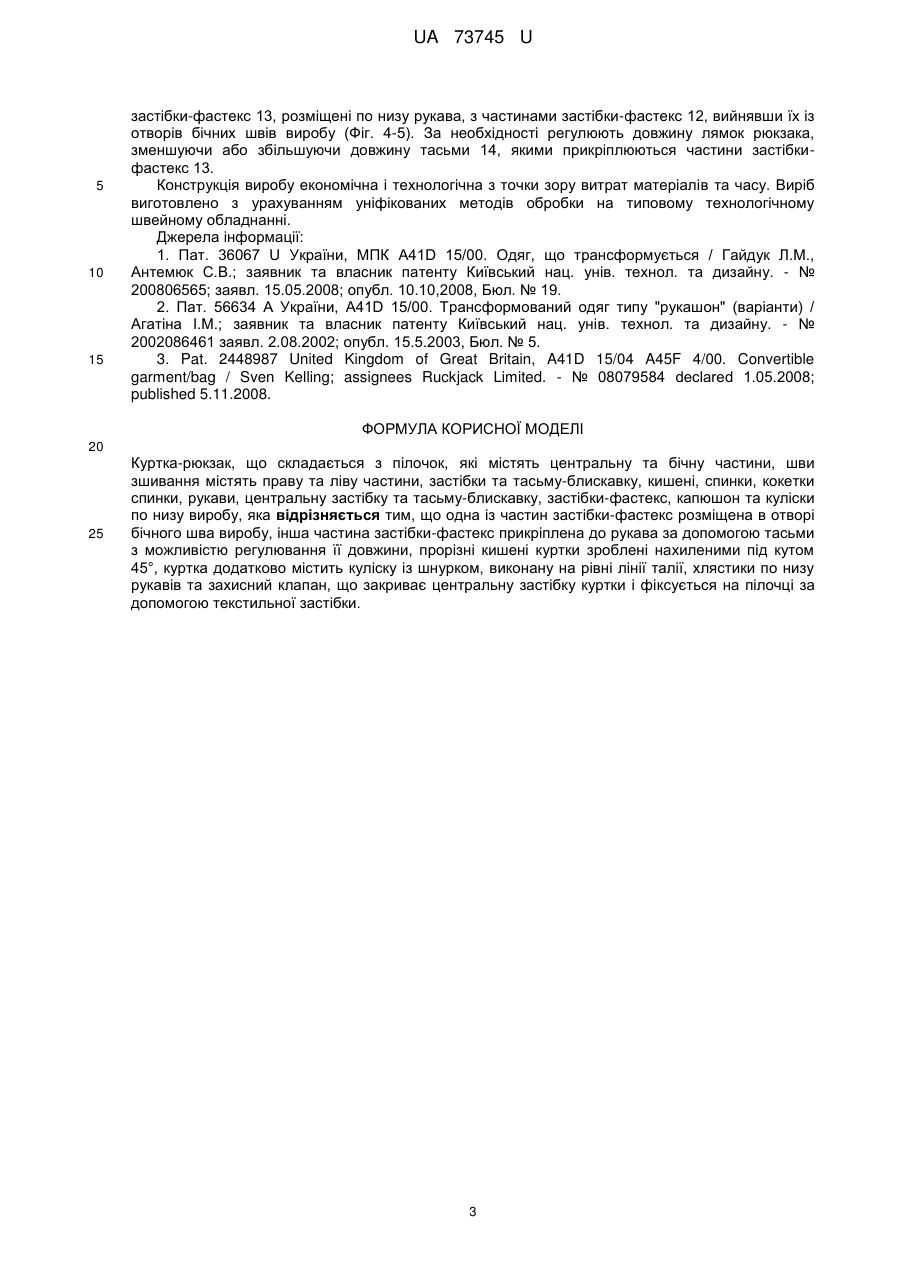

Реферат: Куртка-рюкзак належить до легкої промисловості, а саме до швейного виробництва, та дозволяє розширити функціональні можливості предмету одягу за рахунок використання принципів трансформації. UA 73745 U (54) КУРТКА-РЮКЗАК UA 73745 U UA 73745 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме до швейного виробництва, та дозволяє розширити функціональні можливості предмету одягу за рахунок використання принципів трансформації. Відомий одяг, що трансформується [1], включає роз'ємні, з'єднані між собою верхню частину, яка містить перед, спинку, рукава, комір та нижню частину у формі спідниці, кишені, підтяжки, манжету, що з'єднується з нижнім зрізом спідниці та додатковим засобом фіксації, розташовані на спідниці з внутрішнього боку її верхнього зрізу та на нижньому зрізі для перетворення його у днище, а підтяжки прикріплені до верхнього зрізу спідниці для перетворення у сумку. При трансформації верхня і нижня частини роз'єднуються, при цьому верхня частина перетворюється в жакет-накидку, нижня частина за допомогою прикріплення підтяжок до внутрішнього боку верхнього зрізу перетворюється у спідницю з підтяжками, що перетворюється в сумку, за рахунок зміни місця кріплення підтяжок до верхнього зрізу спідниці та з'єднання нижніх зрізів переднього та заднього полотнищ додатковими засобами фіксації, при якому манжета ховається всередину сумки. Недоліком відомого одягу, що трансформується, є те, що, як накидка, він незручний у використанні, не забезпечує свободу рухів та захист від атмосферних опадів і не дає можливості для перенесення дрібних речей у кишенях. Також відомий трансформований одяг типу "рукашон" [2], що містить спинку, рукава та пілочки, з'єднані середнім швом по криволінійному контуру, чотири куліски зі шнурами, що забезпечують перетворення даного одягу в виріб, що містить спинку, рукава та капюшон; виріб, що містить спинку, рукава та шалевий комір; сумку; шарф; шаль. Недоліком відомого одягу є те, що цей одяг довжиною лише до лінії грудей, а при трансформуванні пілочка перетворюється в капюшон, що на ділянці зрізу горловини не зшитий з виробом. Тому даний одяг неможливо використовувати під час несприятливих погодних умов (за наявності атмосферних опадів, вітру). Найбільш близьким рішенням, що заявляється, є найбільш близький за сукупністю ознак, трансформований одяг/рюкзак [3]. Відомий прототип призначений для використання як куртка під час прогулянки, а після трансформування в рюкзак - служить ємністю для зберігання речей. Відомий прототип містить капюшон; рукава; спинку; пілочки з центральною та двома паралельно-розміщеними частинами застібки тасьма-блискавка, що при трансформуванні одягу в рюкзак застібаються від шийного відділу спинки до низу пілочки, що дозволяє закрити вхід у горловину та зменшити ширину рюкзака; прорізні кишені на тасьму-блискавку; застібку-фастекс, одна частина якої розміщена на рівні лінії талії пілочок, а інша - в нижніх ділянках рукавів, які при трансформуванні куртки в рюкзак з'єднують для отримання лямок рюкзака. Недоліками прототипу є великі габаритні розміри виробу як рюкзака (об'єм 45 літрів), незважаючи на можливість зменшення ширини рюкзака шляхом застібання застібки тасьмиблискавки від шийного відділу спинки до низу пілочки, висота рюкзака є непропорційно великою, відносно фігури людини, що знижує зручність у використанні та естетичність відомого прототипу. Недоліком прототипу як куртки є наявність застібок на тасьму-блискавку, розміщених на спинці виробу та вздовж рукавів, в яких міститься застібка-фастекс, що створює потовщення та жорсткість на певних ділянках куртки (особливо в нижніх ділянках рукавів) і знижує її водозахисні властивості, не забезпечуючи можливості регулювання довжини лямок рюкзака. Недоліком також є те, що одна із частин застібки-фастекс розміщена на рівні лінії талії пілочок куртки, що створює незручність в експлуатації куртки. Ще одним недоліком відомого прототипу є те, що при його трансформуванні в рюкзак пілочка куртки перетворюється в задню частину рюкзака, внаслідок чого прорізні кишені, що розміщені на пілочці куртки, втрачають своє функціональне призначення в рюкзаку. Задача корисної моделі є розширення функціональних можливостей виробу (курткирюкзака), підвищення водо- та вітрозахисних властивостей куртки та зручності в експлуатації рюкзака. В основу корисної моделі поставлена задача розробити такий виріб (куртку-рюкзак), що виконує роль куртки, яку використовують за несприятливих погодних умов (атмосферних опадів, вітру), а завдяки трансформуванню в рюкзак - служить для зручного зберігання дрібних речей та самої куртки, яку не потрібно нести в руках, що забезпечує розширення функціональних можливостей виробу та підвищує зручність при його використанні. Поставлена задача вирішується тим, що куртка-рюкзак, яка складається з пілочок, що містять центральну та бічну, частини з прорізними кишенями, в швах зшивання бічних і центральних частин пілочок містяться права та ліва частини застібки тасьми-блискавки, спинки, кокетки спинки, рукавів, центральної застібки та тасьму-блискавку, застібки-фастекс, капюшона 1 UA 73745 U 5 10 15 20 25 30 35 40 45 50 55 60 та куліски по низу, виробу, згідно з корисною моделлю одна частина застібки-фастекс розміщена в отворі бічного шва виробу, інша частина застібки-фастекс прикріплена до рукава за допомогою тасьми з можливістю регулювання її довжини, а прорізні кишені куртки зроблені нахиленими під кутом 45° та такими, що виконують своє функціональне призначення також у рюкзаку, де вони розміщуються на фронтальній його частині після трансформування куртки, яка додатково містить куліску із шнурком, виконану на рівні лінії талії, хлястики по низу рукавів та захисний клапан, що закриває центральну застібку куртки і фіксується на пілочці за допомогою текстильної застібки. Розміщення однієї із частин застібки-фастекс в отворі бічного шва куртки дозволяє уникнути потовщення на ділянках пілочок та незручності в експлуатації куртки. Інша частина застібкифастекс прикріплюється до рукава тасьмою з можливістю регулювання її довжини, що дозволяє відрегулювати довжину лямок під час використання виробу як рюкзака, тим самим надаючи додаткової зручності при його експлуатації. Нахилені під кутом 45° прорізні кишені на пілочці куртки, завдяки використанню застібки на тасьму-блискавку по лінії входу в кишеню та можливості перевертання підкладки кишень на 180° внаслідок трансформування куртки у рюкзак, зберігають своє функціональне призначення також у рюкзаку тому, що після трансформування розміщуються на фронтальній його поверхні, що підвищує функціональні можливості виробу під час експлуатації у вигляді рюкзака, тому що дозволяє зберігати в них дрібні речі та не виймати їх з кишень куртки при трансформуванні її в рюкзак і навпаки. Крім того, завдяки листочці, що закриває вхід у кишеню, водозахисні властивості куртки підвищуються. Додаткове розміщення куліски із шнурком на ділянці лінії талії куртки забезпечує фіксацію її на рівні лінії талії, що підвищує водо- та вітрозахисні властивості куртки, а після трансформації останньої у рюкзак, куліска стає верхнім його краєм, при цьому нижня частина куртки (від лінії талії до лінії низу куртки) розміщується всередині рюкзака, тим самим забезпечуючи зменшення його висоти, що підвищує зручність у користуванні. Додаткове розміщення хлястиків по низу рукава забезпечує його фіксацію на рівні зап'ястя руки, що підвищує водо- та вітрозахисні властивості куртки, а затягування хлястиків при трансформації куртки в рюкзак дозволяє зменшити об'єм нижньої частини рукава, що забезпечує зручність при його використанні як лямки рюкзака. Наявність захисного клапану, що закриває центральну застібку куртки, підвищує водо- та вітрозахисні властивості куртки. Завдяки канту зі світловідбивного матеріалу, що розміщений у шві пришивання кокетки до спинки та в швах вшивання листочки кишені, куртка та рюкзак є більш помітними в темну пору доби, що підвищує безпеку споживача. Завдяки переміщенню плечових швів кокетки спинки в бік пілочки куртки забезпечується додаткові водозахисні властивості куртки у плечовій зоні. Для забезпечення кращих водозахисних властивостей куртки, всі з'єднувальні шви проклеєні матеріалом для проклеювання швів. Корисна модель пояснюється малюнками, де фіг. 1 - куртка-рюкзак (вигляд спереду), фіг. 2 куртка-рюкзак (вигляд ззаду), фіг. 3 - куртка-рюкзак (вигляд збоку), фіг. 4 - один із етапів трансформування куртки-рюкзака у рюкзак (вигляд ззаду), фіг. 5 - куртка-рюкзак після трансформування у рюкзак (вигляд ззаду), фіг. 6 - куртка-рюкзак у вигляді рюкзака на фігурі людини. Запропонована корисна модель являє собою куртку-рюкзак (Фіг. 1-3), що складається з пілочок, які містять центральну 1 та бічну 2 частини, в швах зшивання яких містяться права та ліва частини застібки на тасьму-блискавку 3, нахилених під кутом 45° прорізних кишень з листочкою 4 та кантом зі світловідбивного матеріалу 5. Крім того, запропонована корисна модель містить спинку 6, кокетку спинки 7, в шві пришивання якої міститься кант зі світловідбивного матеріалу 8, рукава 9, капюшон 10 та куліску 11 із шнурком по низу виробу, застібку-фастекс, одна із частин якої 12 розміщена в отворі бічного шва виробу, а інша частина 13 прикріплена до рукава тасьмою 14 з можливістю регулювання її довжини, додатково містить куліску 15 із шнурком на рівні лінії талії куртки, хлястики 16 по низу рукавів та захисний клапан 17, що закриває центральну застібку на тасьму-блискавку і фіксується на пілочці за допомогою текстильної застібки. Корисну модель використовують наступним чином: При трансформації куртки в рюкзак спочатку застібають тасьму-блискавку центральної застібки куртки та фіксують захисний клапан 17 текстильними застібками (Фіг. 1-3), перевертають куртку на 180°, застібають частини застібки тасьми-блискавки 3, починаючи від лінії кокетки спинки 7 до низу пілочки куртки, вкладаючи капюшон 10 та центральні частини пілочки куртки 1 усередину (Фіг. 4), перегинають виріб на рівні куліски 15 по лінії талії куртки, розміщуючи нижню її частину (від лінії талії до лінії низу) усередину рюкзака, затягують шнурок куліски 15 по лінії талії, а нижні частини рукавів стягують хлястиками 16 та з'єднують частини 2 UA 73745 U 5 10 15 застібки-фастекс 13, розміщені по низу рукава, з частинами застібки-фастекс 12, вийнявши їх із отворів бічних швів виробу (Фіг. 4-5). За необхідності регулюють довжину лямок рюкзака, зменшуючи або збільшуючи довжину тасьми 14, якими прикріплюються частини застібкифастекс 13. Конструкція виробу економічна і технологічна з точки зору витрат матеріалів та часу. Виріб виготовлено з урахуванням уніфікованих методів обробки на типовому технологічному швейному обладнанні. Джерела інформації: 1. Пат. 36067 U України, МПК A41D 15/00. Одяг, що трансформується / Гайдук Л.М., Антемюк С.В.; заявник та власник патенту Київський нац. унів. технол. та дизайну. - № 200806565; заявл. 15.05.2008; опубл. 10.10,2008, Бюл. № 19. 2. Пат. 56634 А України, A41D 15/00. Трансформований одяг типу "рукашон" (варіанти) / Агатіна І.М.; заявник та власник патенту Київський нац. унів. технол. та дизайну. - № 2002086461 заявл. 2.08.2002; опубл. 15.5.2003, Бюл. № 5. 3. Pat. 2448987 United Kingdom of Great Britain, A41D 15/04 A45F 4/00. Convertible garment/bag / Sven Kelling; assignees Ruckjack Limited. - № 08079584 declared 1.05.2008; published 5.11.2008. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Куртка-рюкзак, що складається з пілочок, які містять центральну та бічну частини, шви зшивання містять праву та ліву частини, застібки та тасьму-блискавку, кишені, спинки, кокетки спинки, рукави, центральну застібку та тасьму-блискавку, застібки-фастекс, капюшон та куліски по низу виробу, яка відрізняється тим, що одна із частин застібки-фастекс розміщена в отворі бічного шва виробу, інша частина застібки-фастекс прикріплена до рукава за допомогою тасьми з можливістю регулювання її довжини, прорізні кишені куртки зроблені нахиленими під кутом 45°, куртка додатково містить куліску із шнурком, виконану на рівні лінії талії, хлястики по низу рукавів та захисний клапан, що закриває центральну застібку куртки і фіксується на пілочці за допомогою текстильної застібки. 3 UA 73745 U 4 UA 73745 U 5 UA 73745 U 6 UA 73745 U 7 UA 73745 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
