Навантажувач коренеплодів

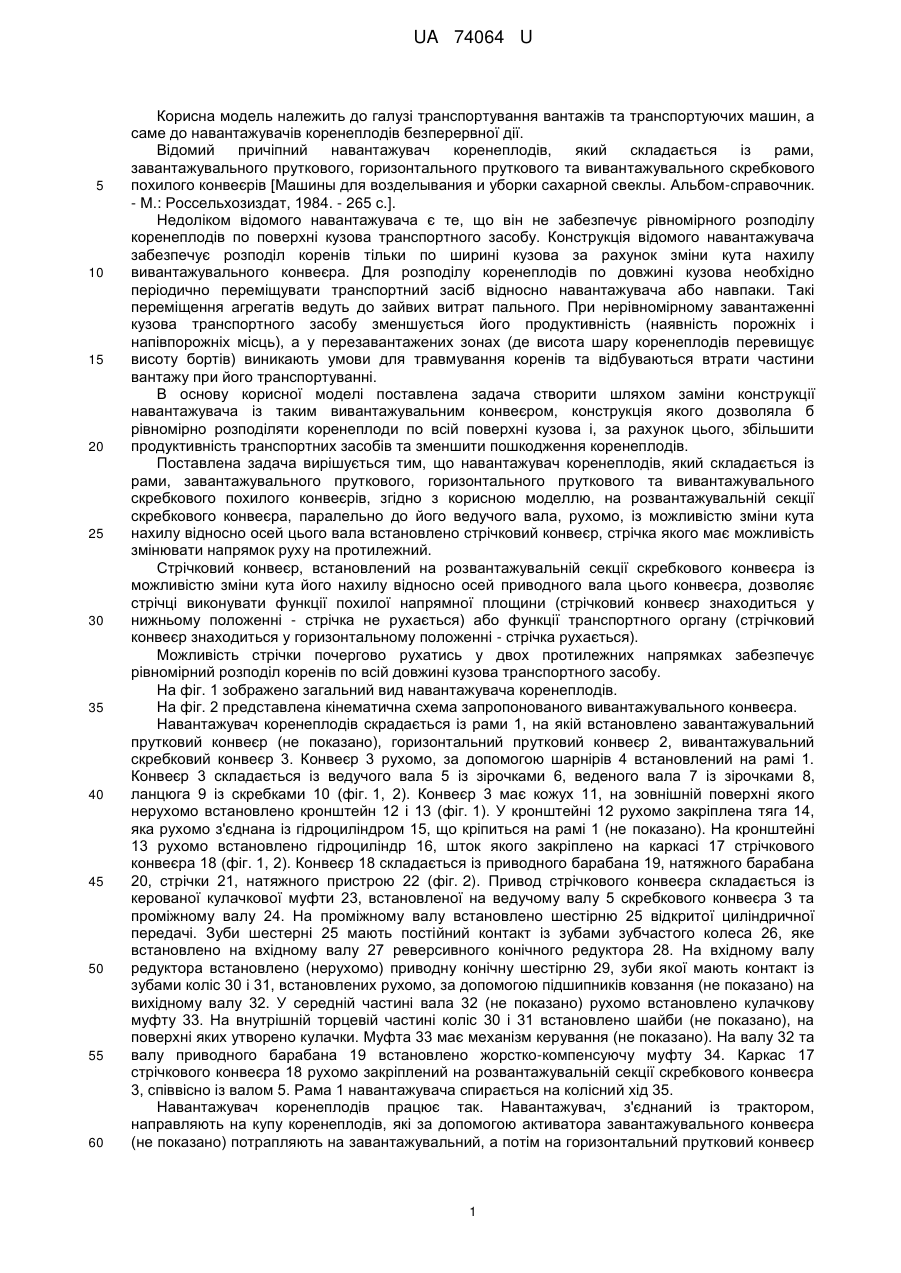

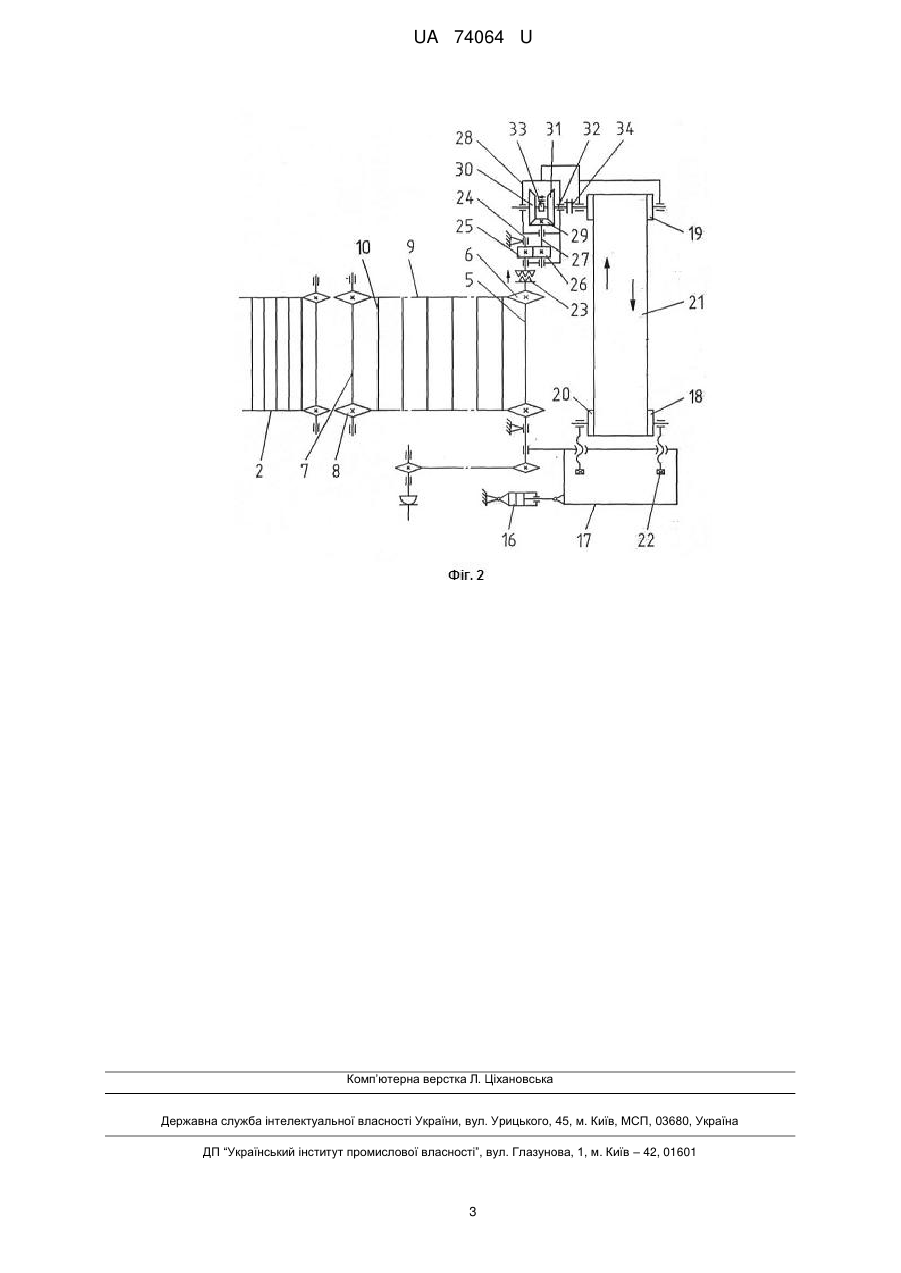

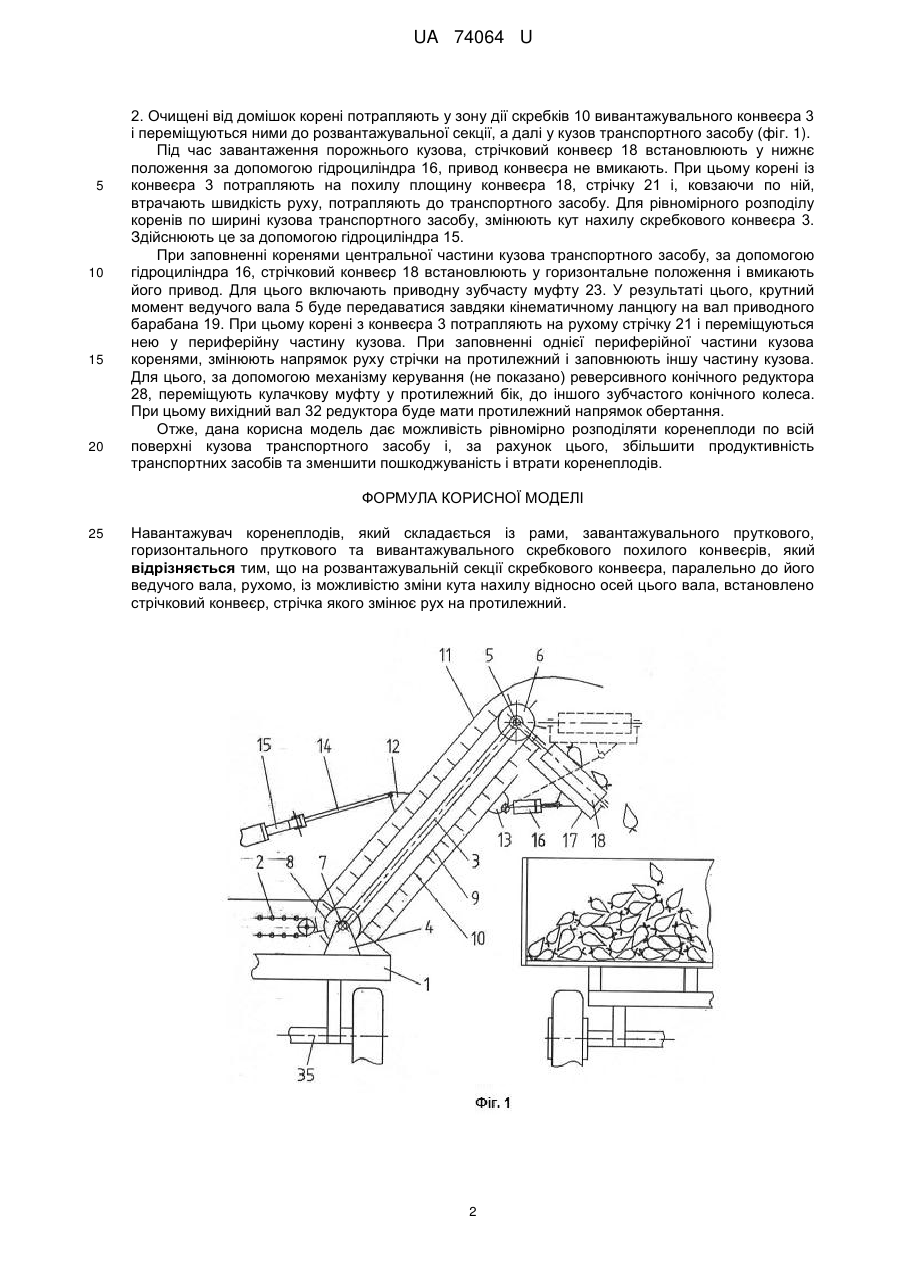

Реферат: Навантажувач коренеплодів складається із рами, завантажувального пруткового, горизонтального пруткового та вивантажувального скребкового похилого конвеєрів. UA 74064 U (54) НАВАНТАЖУВАЧ КОРЕНЕПЛОДІВ UA 74064 U UA 74064 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі транспортування вантажів та транспортуючих машин, а саме до навантажувачів коренеплодів безперервної дії. Відомий причіпний навантажувач коренеплодів, який складається із рами, завантажувального пруткового, горизонтального пруткового та вивантажувального скребкового похилого конвеєрів [Машины для возделывания и уборки сахарной свеклы. Альбом-справочник. - М.: Россельхозиздат, 1984. - 265 с.]. Недоліком відомого навантажувача є те, що він не забезпечує рівномірного розподілу коренеплодів по поверхні кузова транспортного засобу. Конструкція відомого навантажувача забезпечує розподіл коренів тільки по ширині кузова за рахунок зміни кута нахилу вивантажувального конвеєра. Для розподілу коренеплодів по довжині кузова необхідно періодично переміщувати транспортний засіб відносно навантажувача або навпаки. Такі переміщення агрегатів ведуть до зайвих витрат пального. При нерівномірному завантаженні кузова транспортного засобу зменшується його продуктивність (наявність порожніх і напівпорожніх місць), а у перезавантажених зонах (де висота шару коренеплодів перевищує висоту бортів) виникають умови для травмування коренів та відбуваються втрати частини вантажу при його транспортуванні. В основу корисної моделі поставлена задача створити шляхом заміни конструкції навантажувача із таким вивантажувальним конвеєром, конструкція якого дозволяла б рівномірно розподіляти коренеплоди по всій поверхні кузова і, за рахунок цього, збільшити продуктивність транспортних засобів та зменшити пошкодження коренеплодів. Поставлена задача вирішується тим, що навантажувач коренеплодів, який складається із рами, завантажувального пруткового, горизонтального пруткового та вивантажувального скребкового похилого конвеєрів, згідно з корисною моделлю, на розвантажувальній секції скребкового конвеєра, паралельно до його ведучого вала, рухомо, із можливістю зміни кута нахилу відносно осей цього вала встановлено стрічковий конвеєр, стрічка якого має можливість змінювати напрямок руху на протилежний. Стрічковий конвеєр, встановлений на розвантажувальній секції скребкового конвеєра із можливістю зміни кута його нахилу відносно осей приводного вала цього конвеєра, дозволяє стрічці виконувати функції похилої напрямної площини (стрічковий конвеєр знаходиться у нижньому положенні - стрічка не рухається) або функції транспортного органу (стрічковий конвеєр знаходиться у горизонтальному положенні - стрічка рухається). Можливість стрічки почергово рухатись у двох протилежних напрямках забезпечує рівномірний розподіл коренів по всій довжині кузова транспортного засобу. На фіг. 1 зображено загальний вид навантажувача коренеплодів. На фіг. 2 представлена кінематична схема запропонованого вивантажувального конвеєра. Навантажувач коренеплодів скрадається із рами 1, на якій встановлено завантажувальний прутковий конвеєр (не показано), горизонтальний прутковий конвеєр 2, вивантажувальний скребковий конвеєр 3. Конвеєр 3 рухомо, за допомогою шарнірів 4 встановлений на рамі 1. Конвеєр 3 складається із ведучого вала 5 із зірочками 6, веденого вала 7 із зірочками 8, ланцюга 9 із скребками 10 (фіг. 1, 2). Конвеєр 3 має кожух 11, на зовнішній поверхні якого нерухомо встановлено кронштейн 12 і 13 (фіг. 1). У кронштейні 12 рухомо закріплена тяга 14, яка рухомо з'єднана із гідроциліндром 15, що кріпиться на рамі 1 (не показано). На кронштейні 13 рухомо встановлено гідроциліндр 16, шток якого закріплено на каркасі 17 стрічкового конвеєра 18 (фіг. 1, 2). Конвеєр 18 складається із приводного барабана 19, натяжного барабана 20, стрічки 21, натяжного пристрою 22 (фіг. 2). Привод стрічкового конвеєра складається із керованої кулачкової муфти 23, встановленої на ведучому валу 5 скребкового конвеєра 3 та проміжному валу 24. На проміжному валу встановлено шестірню 25 відкритої циліндричної передачі. Зуби шестерні 25 мають постійний контакт із зубами зубчастого колеса 26, яке встановлено на вхідному валу 27 реверсивного конічного редуктора 28. На вхідному валу редуктора встановлено (нерухомо) приводну конічну шестірню 29, зуби якої мають контакт із зубами коліс 30 і 31, встановлених рухомо, за допомогою підшипників ковзання (не показано) на вихідному валу 32. У середній частині вала 32 (не показано) рухомо встановлено кулачкову муфту 33. На внутрішній торцевій частині коліс 30 і 31 встановлено шайби (не показано), на поверхні яких утворено кулачки. Муфта 33 має механізм керування (не показано). На валу 32 та валу приводного барабана 19 встановлено жорстко-компенсуючу муфту 34. Каркас 17 стрічкового конвеєра 18 рухомо закріплений на розвантажувальній секції скребкового конвеєра 3, співвісно із валом 5. Рама 1 навантажувача спирається на колісний хід 35. Навантажувач коренеплодів працює так. Навантажувач, з'єднаний із трактором, направляють на купу коренеплодів, які за допомогою активатора завантажувального конвеєра (не показано) потрапляють на завантажувальний, а потім на горизонтальний прутковий конвеєр 1 UA 74064 U 5 10 15 20 2. Очищені від домішок корені потрапляють у зону дії скребків 10 вивантажувального конвеєра 3 і переміщуються ними до розвантажувальної секції, а далі у кузов транспортного засобу (фіг. 1). Під час завантаження порожнього кузова, стрічковий конвеєр 18 встановлюють у нижнє положення за допомогою гідроциліндра 16, привод конвеєра не вмикають. При цьому корені із конвеєра 3 потрапляють на похилу площину конвеєра 18, стрічку 21 і, ковзаючи по ній, втрачають швидкість руху, потрапляють до транспортного засобу. Для рівномірного розподілу коренів по ширині кузова транспортного засобу, змінюють кут нахилу скребкового конвеєра 3. Здійснюють це за допомогою гідроциліндра 15. При заповненні коренями центральної частини кузова транспортного засобу, за допомогою гідроциліндра 16, стрічковий конвеєр 18 встановлюють у горизонтальне положення і вмикають його привод. Для цього включають приводну зубчасту муфту 23. У результаті цього, крутний момент ведучого вала 5 буде передаватися завдяки кінематичному ланцюгу на вал приводного барабана 19. При цьому корені з конвеєра 3 потрапляють на рухому стрічку 21 і переміщуються нею у периферійну частину кузова. При заповненні однієї периферійної частини кузова коренями, змінюють напрямок руху стрічки на протилежний і заповнюють іншу частину кузова. Для цього, за допомогою механізму керування (не показано) реверсивного конічного редуктора 28, переміщують кулачкову муфту у протилежний бік, до іншого зубчастого конічного колеса. При цьому вихідний вал 32 редуктора буде мати протилежний напрямок обертання. Отже, дана корисна модель дає можливість рівномірно розподіляти коренеплоди по всій поверхні кузова транспортного засобу і, за рахунок цього, збільшити продуктивність транспортних засобів та зменшити пошкоджуваність і втрати коренеплодів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Навантажувач коренеплодів, який складається із рами, завантажувального пруткового, горизонтального пруткового та вивантажувального скребкового похилого конвеєрів, який відрізняється тим, що на розвантажувальній секції скребкового конвеєра, паралельно до його ведучого вала, рухомо, із можливістю зміни кута нахилу відносно осей цього вала, встановлено стрічковий конвеєр, стрічка якого змінює рух на протилежний. 2 UA 74064 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
