Пересувний навантажувач

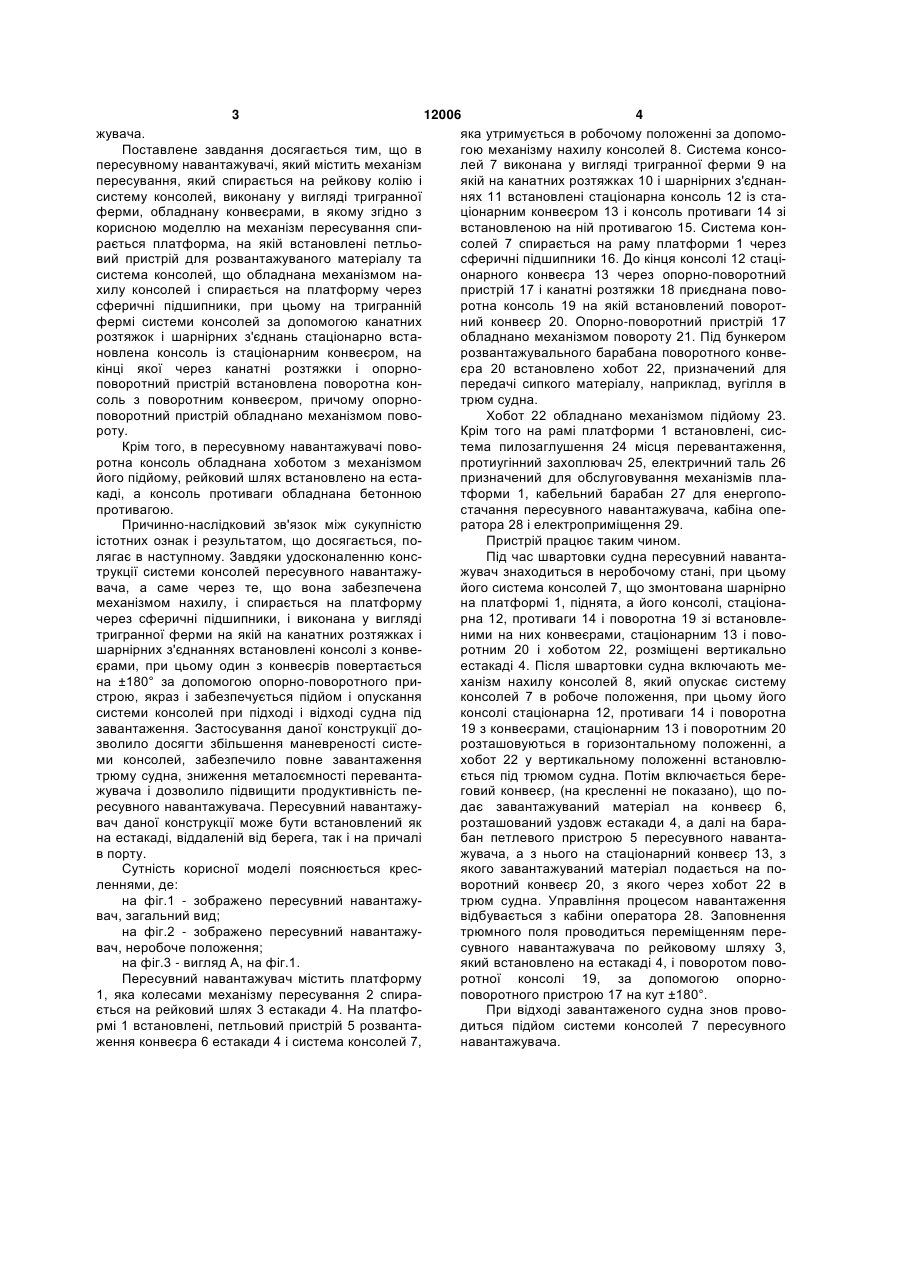

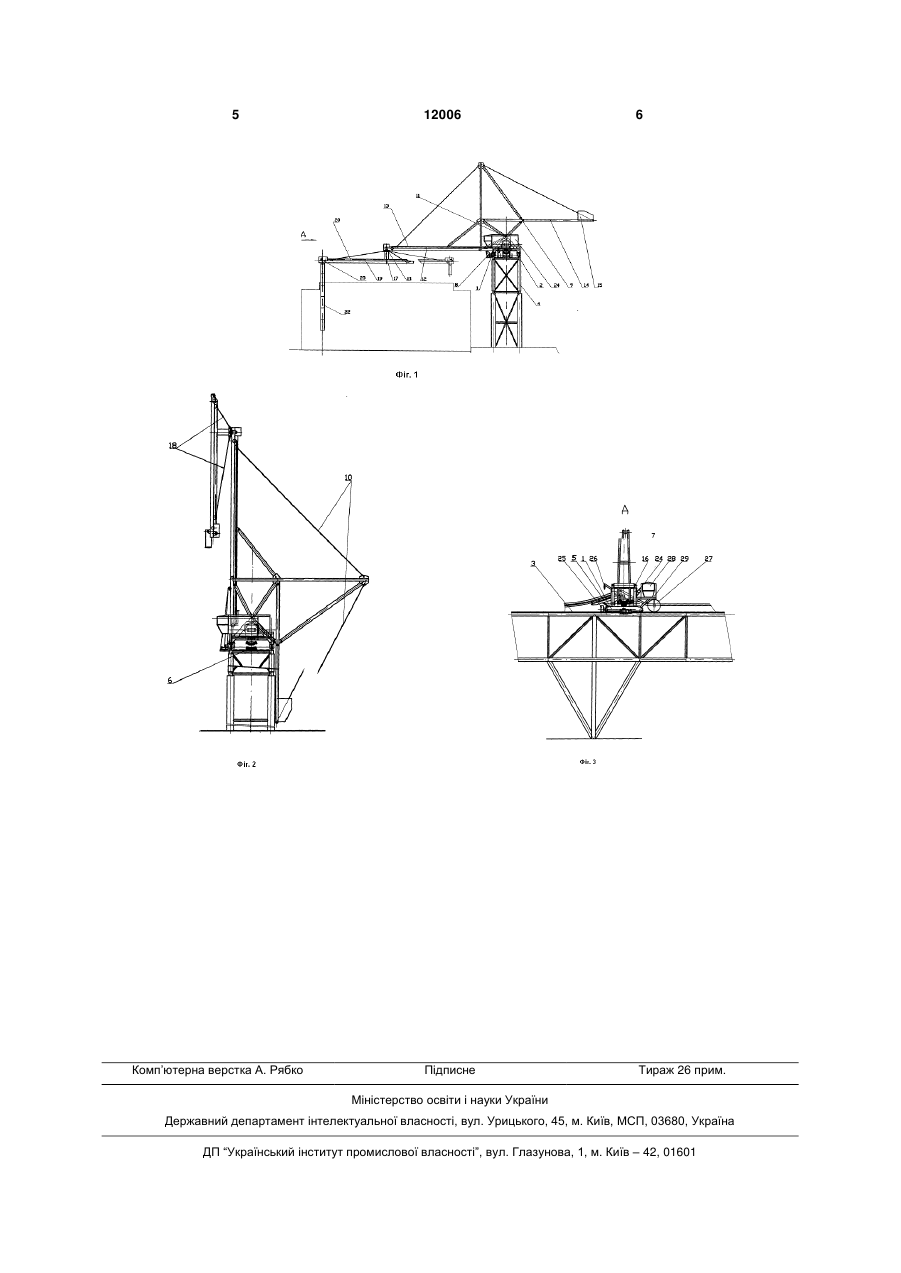

1. Пересувний навантажувач, що містить механізм пересування, який спирається на рейкову колію, і систему консолей, виконану у вигляді тригранної ферми, обладнану конвеєрами, який відрізняється тим, що на механізм пересування спирається платформа, на якій встановлені петльовий пристрій для розвантажуваного матеріалу та система консолей, що обладнана механізмом нахилу і спирається на платформу через 3 12006 4 жувача. яка утримується в робочому положенні за допомоПоставлене завдання досягається тим, що в гою механізму нахилу консолей 8. Система консопересувному навантажувачі, який містить механізм лей 7 виконана у вигляді тригранної ферми 9 на пересування, який спирається на рейкову колію і якій на канатних розтяжках 10 і шарнірних з'єднансистему консолей, виконану у вигляді тригранної нях 11 встановлені стаціонарна консоль 12 із стаферми, обладнану конвеєрами, в якому згідно з ціонарним конвеєром 13 і консоль противаги 14 зі корисною моделлю на механізм пересування спивстановленою на ній противагою 15. Система конрається платформа, на якій встановлені петльосолей 7 спирається на раму платформи 1 через вий пристрій для розвантажуваного матеріалу та сферичні підшипники 16. До кінця консолі 12 стацісистема консолей, що обладнана механізмом наонарного конвеєра 13 через опорно-поворотний хилу консолей і спирається на платформу через пристрій 17 і канатні розтяжки 18 приєднана повосферичні підшипники, при цьому на тригранній ротна консоль 19 на якій встановлений поворотфермі системи консолей за допомогою канатних ний конвеєр 20. Опорно-поворотний пристрій 17 розтяжок і шарнірних з'єднань стаціонарно встаобладнано механізмом повороту 21. Під бункером новлена консоль із стаціонарним конвеєром, на розвантажувального барабана поворотного конвекінці якої через канатні розтяжки і опорноєра 20 встановлено хобот 22, призначений для поворотний пристрій встановлена поворотна конпередачі сипкого матеріалу, наприклад, вугілля в соль з поворотним конвеєром, причому опорнотрюм судна. поворотний пристрій обладнано механізмом повоХобот 22 обладнано механізмом підйому 23. роту. Крім того на рамі платформи 1 встановлені, сисКрім того, в пересувному навантажувачі повотема пилозаглушення 24 місця перевантаження, ротна консоль обладнана хоботом з механізмом протиугінний захоплювач 25, електричний таль 26 його підйому, рейковий шлях встановлено на естапризначений для обслуговування механізмів плакаді, а консоль противаги обладнана бетонною тформи 1, кабельний барабан 27 для енергопопротивагою. стачання пересувного навантажувача, кабіна опеПричинно-наслідковий зв'язок між сукупністю ратора 28 і електроприміщення 29. істотних ознак і результатом, що досягається, поПристрій працює таким чином. лягає в наступному. Завдяки удосконаленню консПід час швартовки судна пересувний навантатрукції системи консолей пересувного навантажужувач знаходиться в неробочому стані, при цьому вача, а саме через те, що вона забезпечена його система консолей 7, що змонтована шарнірно механізмом нахилу, і спирається на платформу на платформі 1, піднята, а його консолі, стаціоначерез сферичні підшипники, і виконана у вигляді рна 12, противаги 14 і поворотна 19 зі встановлетригранної ферми на якій на канатних розтяжках і ними на них конвеєрами, стаціонарним 13 і повошарнірних з'єднаннях встановлені консолі з конверотним 20 і хоботом 22, розміщені вертикально єрами, при цьому один з конвеєрів повертається естакаді 4. Після швартовки судна включають мена ±180° за допомогою опорно-поворотного приханізм нахилу консолей 8, який опускає систему строю, якраз і забезпечується підйом і опускання консолей 7 в робоче положення, при цьому його системи консолей при підході і відході судна під консолі стаціонарна 12, противаги 14 і поворотна завантаження. Застосування даної конструкції до19 з конвеєрами, стаціонарним 13 і поворотним 20 зволило досягти збільшення маневреності систерозташовуються в горизонтальному положенні, а ми консолей, забезпечило повне завантаження хобот 22 у вертикальному положенні встановлютрюму судна, зниження металоємності перевантається під трюмом судна. Потім включається бережувача і дозволило підвищити продуктивність пеговий конвеєр, (на кресленні не показано), що поресувного навантажувача. Пересувний навантажудає завантажуваний матеріал на конвеєр 6, вач даної конструкції може бути встановлений як розташований уздовж естакади 4, а далі на барана естакаді, віддаленій від берега, так і на причалі бан петлевого пристрою 5 пересувного навантав порту. жувача, а з нього на стаціонарний конвеєр 13, з Сутність корисної моделі пояснюється кресякого завантажуваний матеріал подається на поленнями, де: воротний конвеєр 20, з якого через хобот 22 в на фіг.1 - зображено пересувний навантажутрюм судна. Управління процесом навантаження вач, загальний вид; відбувається з кабіни оператора 28. Заповнення на фіг.2 - зображено пересувний навантажутрюмного поля проводиться переміщенням перевач, неробоче положення; сувного навантажувача по рейковому шляху 3, на фіг.3 - вигляд А, на фіг.1. який встановлено на естакаді 4, і поворотом повоПересувний навантажувач містить платформу ротної консолі 19, за допомогою опорно1, яка колесами механізму пересування 2 спираповоротного пристрою 17 на кут ±180°. ється на рейковий шлях 3 естакади 4. На платфоПри відході завантаженого судна знов провормі 1 встановлені, петльовий пристрій 5 розвантадиться підйом системи консолей 7 пересувного ження конвеєра 6 естакади 4 і система консолей 7, навантажувача. 5 Комп’ютерна верстка А. Рябко 12006 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
