Універсальний сантехнічний пристрій

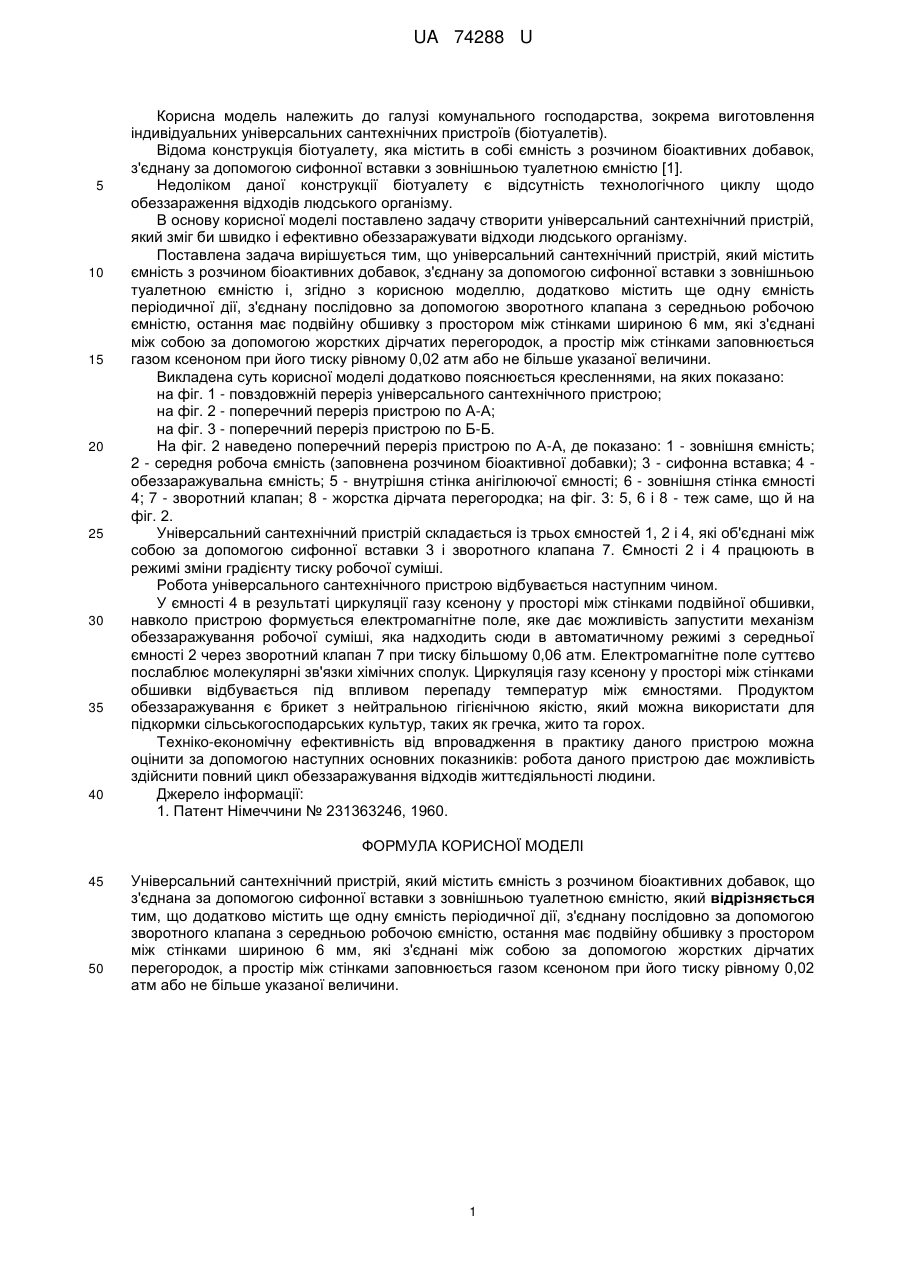

Реферат: UA 74288 U UA 74288 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі комунального господарства, зокрема виготовлення індивідуальних універсальних сантехнічних пристроїв (біотуалетів). Відома конструкція біотуалету, яка містить в собі ємність з розчином біоактивних добавок, з'єднану за допомогою сифонної вставки з зовнішньою туалетною ємністю [1]. Недоліком даної конструкції біотуалету є відсутність технологічного циклу щодо обеззараження відходів людського організму. В основу корисної моделі поставлено задачу створити універсальний сантехнічний пристрій, який зміг би швидко і ефективно обеззаражувати відходи людського організму. Поставлена задача вирішується тим, що універсальний сантехнічний пристрій, який містить ємність з розчином біоактивних добавок, з'єднану за допомогою сифонної вставки з зовнішньою туалетною ємністю і, згідно з корисною моделлю, додатково містить ще одну ємність періодичної дії, з'єднану послідовно за допомогою зворотного клапана з середньою робочою ємністю, остання має подвійну обшивку з простором між стінками шириною 6 мм, які з'єднані між собою за допомогою жорстких дірчатих перегородок, а простір між стінками заповнюється газом ксеноном при його тиску рівному 0,02 атм або не більше указаної величини. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких показано: на фіг. 1 - повздовжній переріз універсального сантехнічного пристрою; на фіг. 2 - поперечний переріз пристрою по А-А; на фіг. 3 - поперечний переріз пристрою по Б-Б. На фіг. 2 наведено поперечний переріз пристрою по А-А, де показано: 1 - зовнішня ємність; 2 - середня робоча ємність (заповнена розчином біоактивної добавки); 3 - сифонна вставка; 4 обеззаражувальна ємність; 5 - внутрішня стінка анігілюючої ємності; 6 - зовнішня стінка ємності 4; 7 - зворотний клапан; 8 - жорстка дірчата перегородка; на фіг. 3: 5, 6 і 8 - теж саме, що й на фіг. 2. Універсальний сантехнічний пристрій складається із трьох ємностей 1, 2 і 4, які об'єднані між собою за допомогою сифонної вставки 3 і зворотного клапана 7. Ємності 2 і 4 працюють в режимі зміни градієнту тиску робочої суміші. Робота універсального сантехнічного пристрою відбувається наступним чином. У ємності 4 в результаті циркуляції газу ксенону у просторі між стінками подвійної обшивки, навколо пристрою формується електромагнітне поле, яке дає можливість запустити механізм обеззаражування робочої суміші, яка надходить сюди в автоматичному режимі з середньої ємності 2 через зворотний клапан 7 при тиску більшому 0,06 атм. Електромагнітне поле суттєво послаблює молекулярні зв'язки хімічних сполук. Циркуляція газу ксенону у просторі між стінками обшивки відбувається під впливом перепаду температур між ємностями. Продуктом обеззаражування є брикет з нейтральною гігієнічною якістю, який можна використати для підкормки сільськогосподарських культур, таких як гречка, жито та горох. Техніко-економічну ефективність від впровадження в практику даного пристрою можна оцінити за допомогою наступних основних показників: робота даного пристрою дає можливість здійснити повний цикл обеззаражування відходів життєдіяльності людини. Джерело інформації: 1. Патент Німеччини № 231363246, 1960. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Універсальний сантехнічний пристрій, який містить ємність з розчином біоактивних добавок, що з'єднана за допомогою сифонної вставки з зовнішньою туалетною ємністю, який відрізняється тим, що додатково містить ще одну ємність періодичної дії, з'єднану послідовно за допомогою зворотного клапана з середньою робочою ємністю, остання має подвійну обшивку з простором між стінками шириною 6 мм, які з'єднані між собою за допомогою жорстких дірчатих перегородок, а простір між стінками заповнюється газом ксеноном при його тиску рівному 0,02 атм або не більше указаної величини. 1 UA 74288 U 2 UA 74288 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
