Сантехнічний комплекс

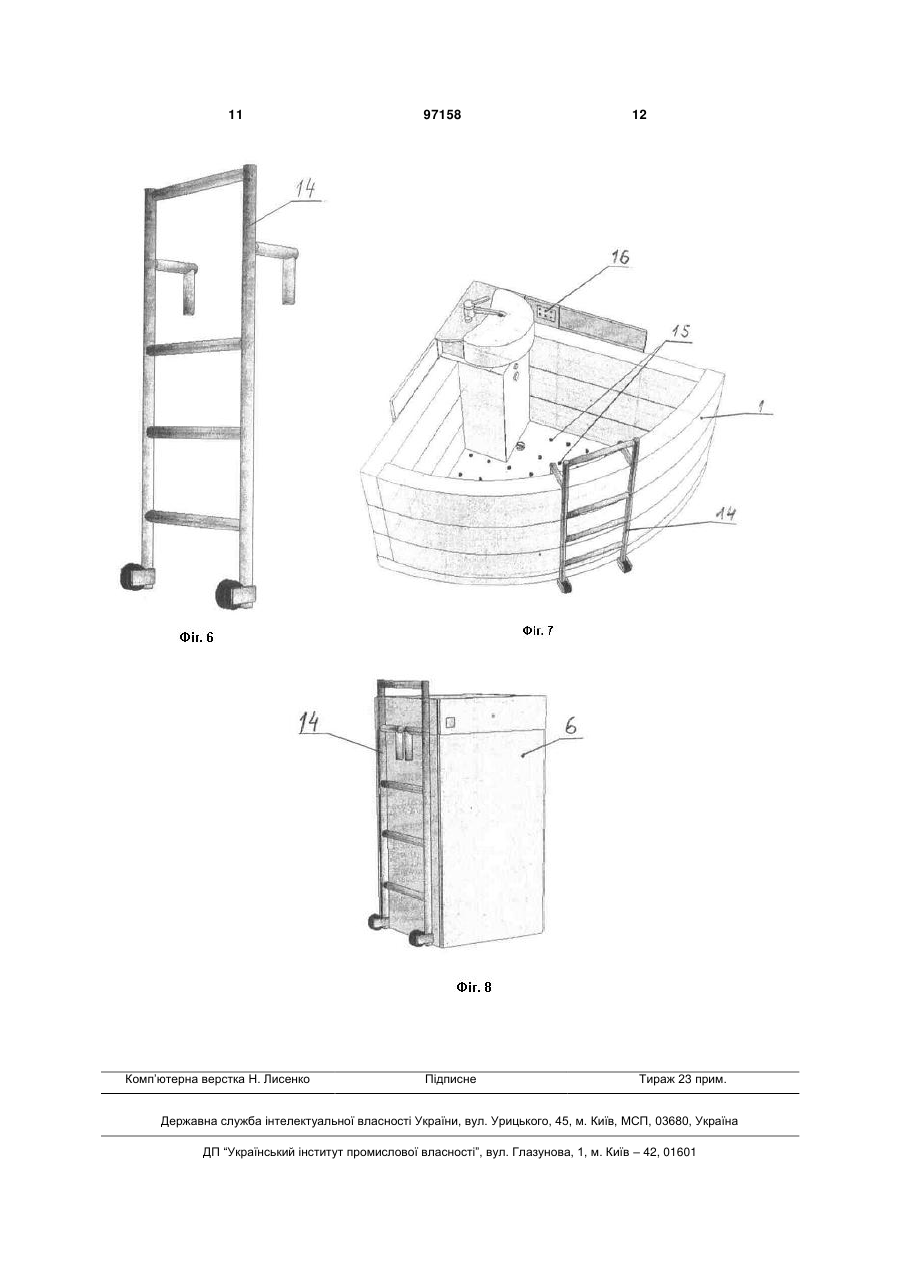

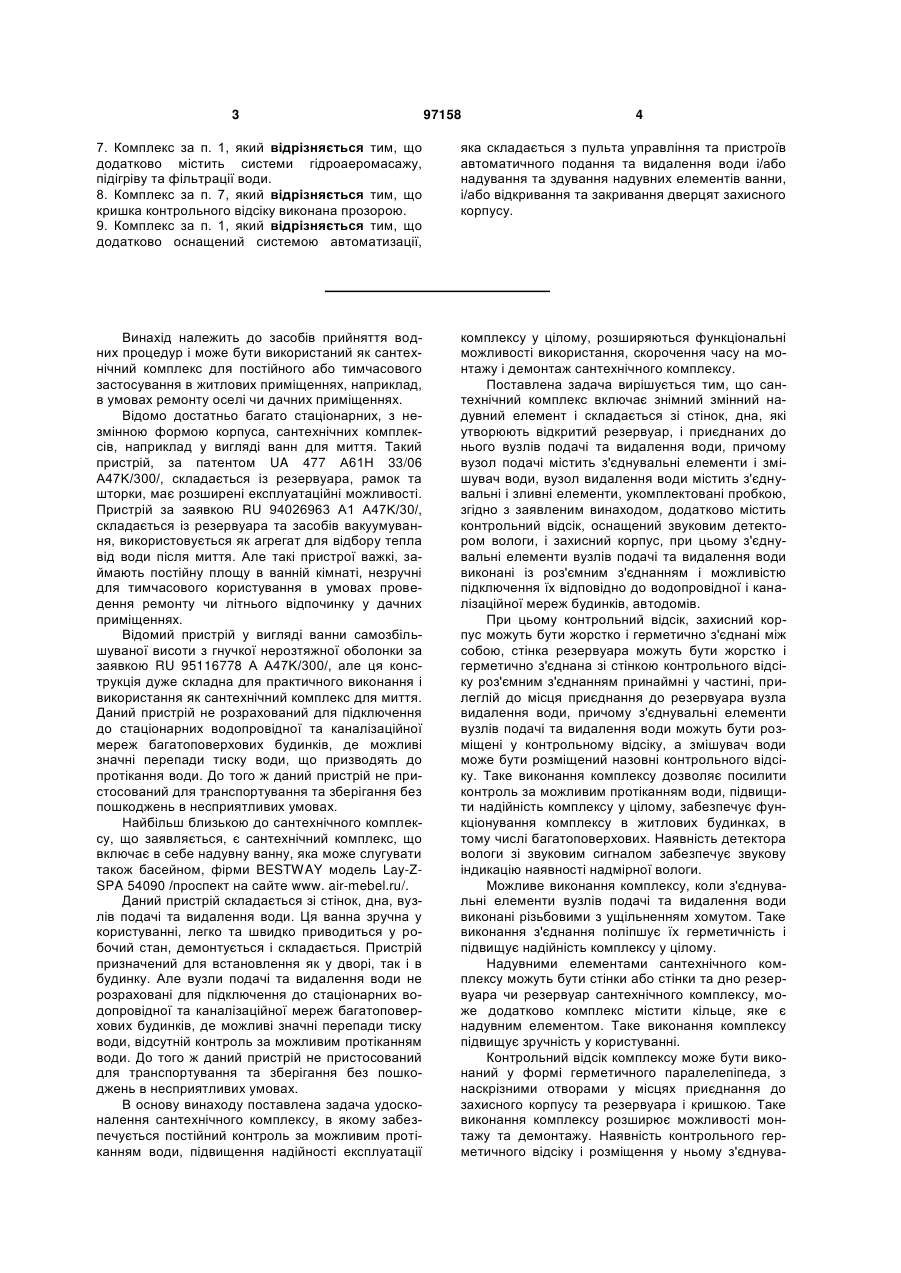

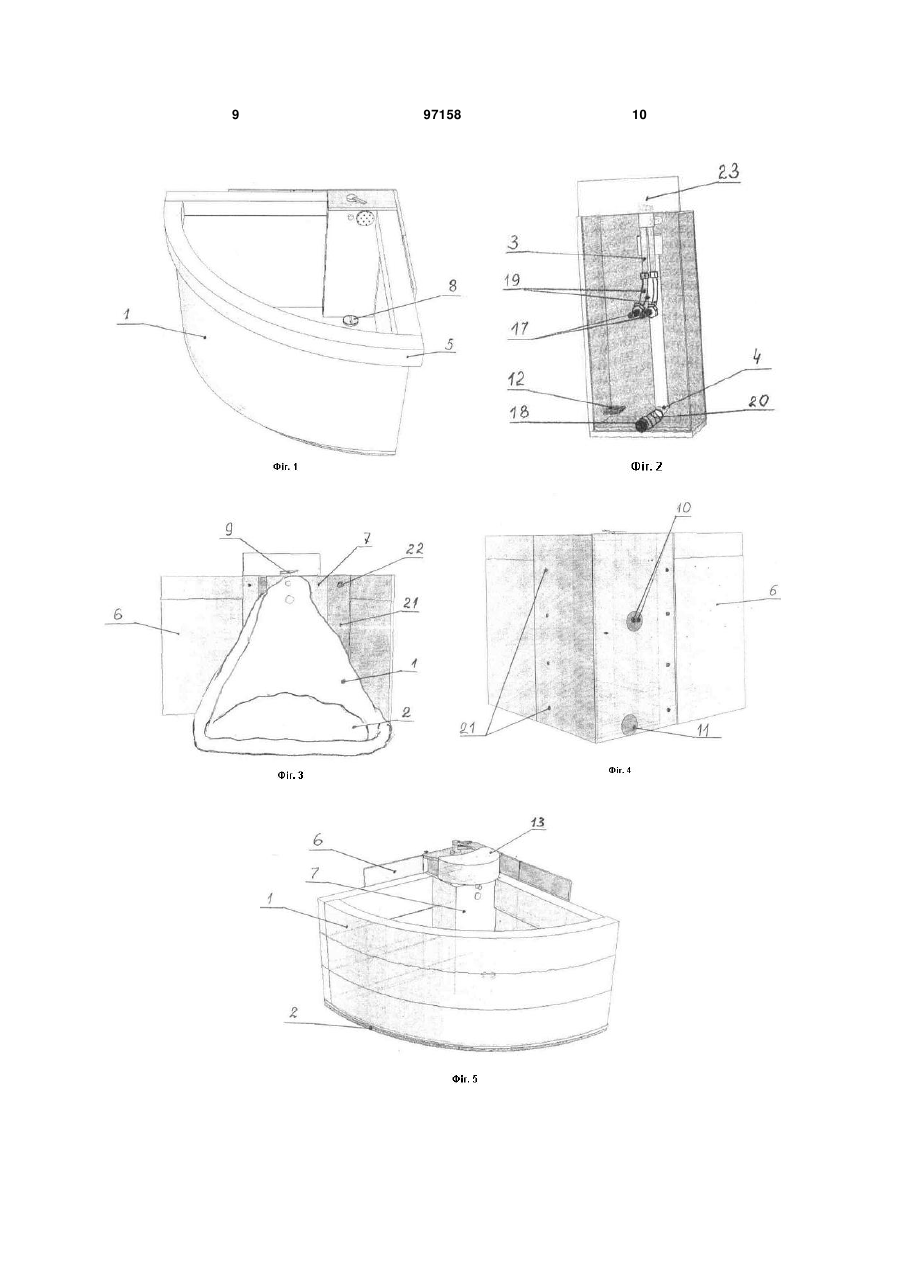

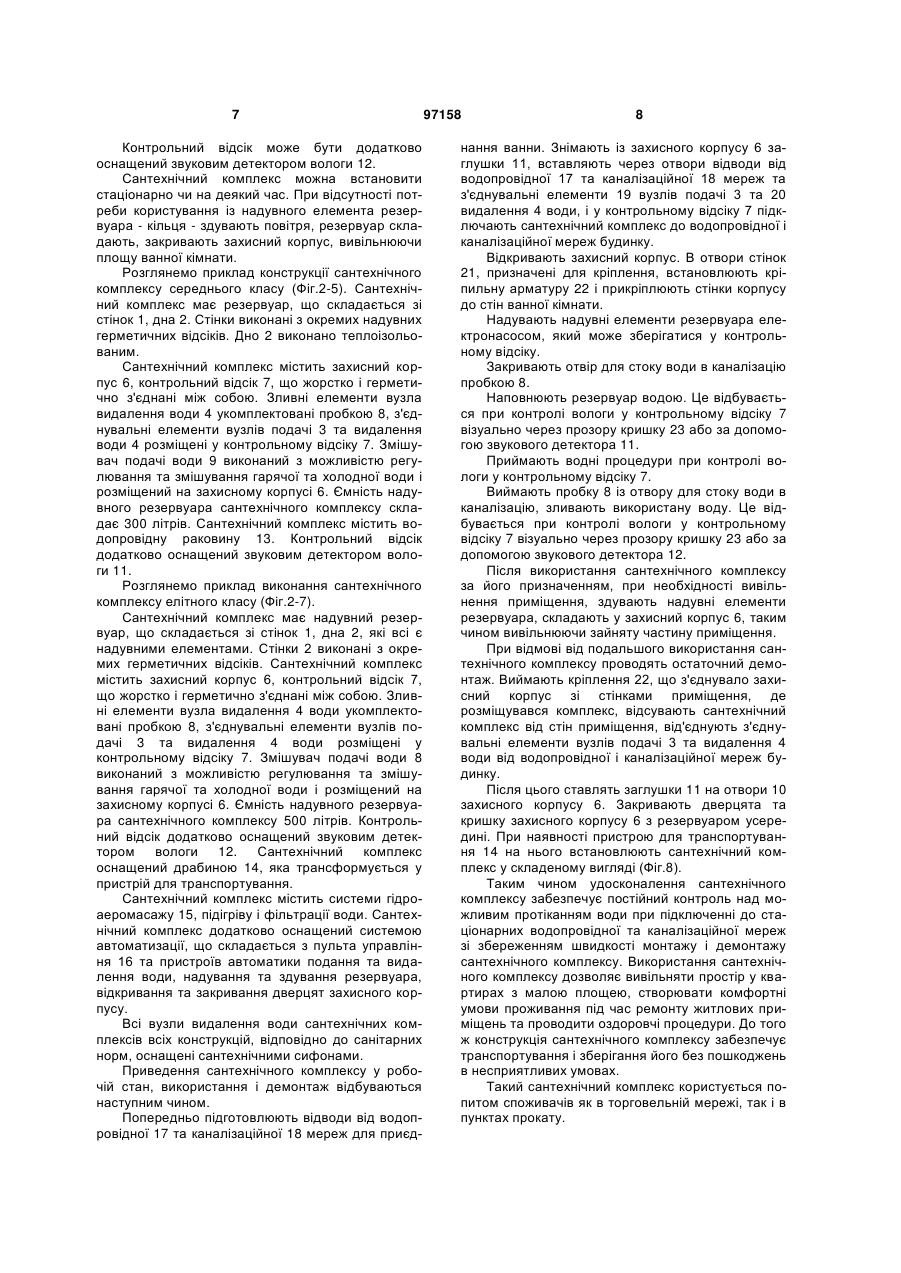

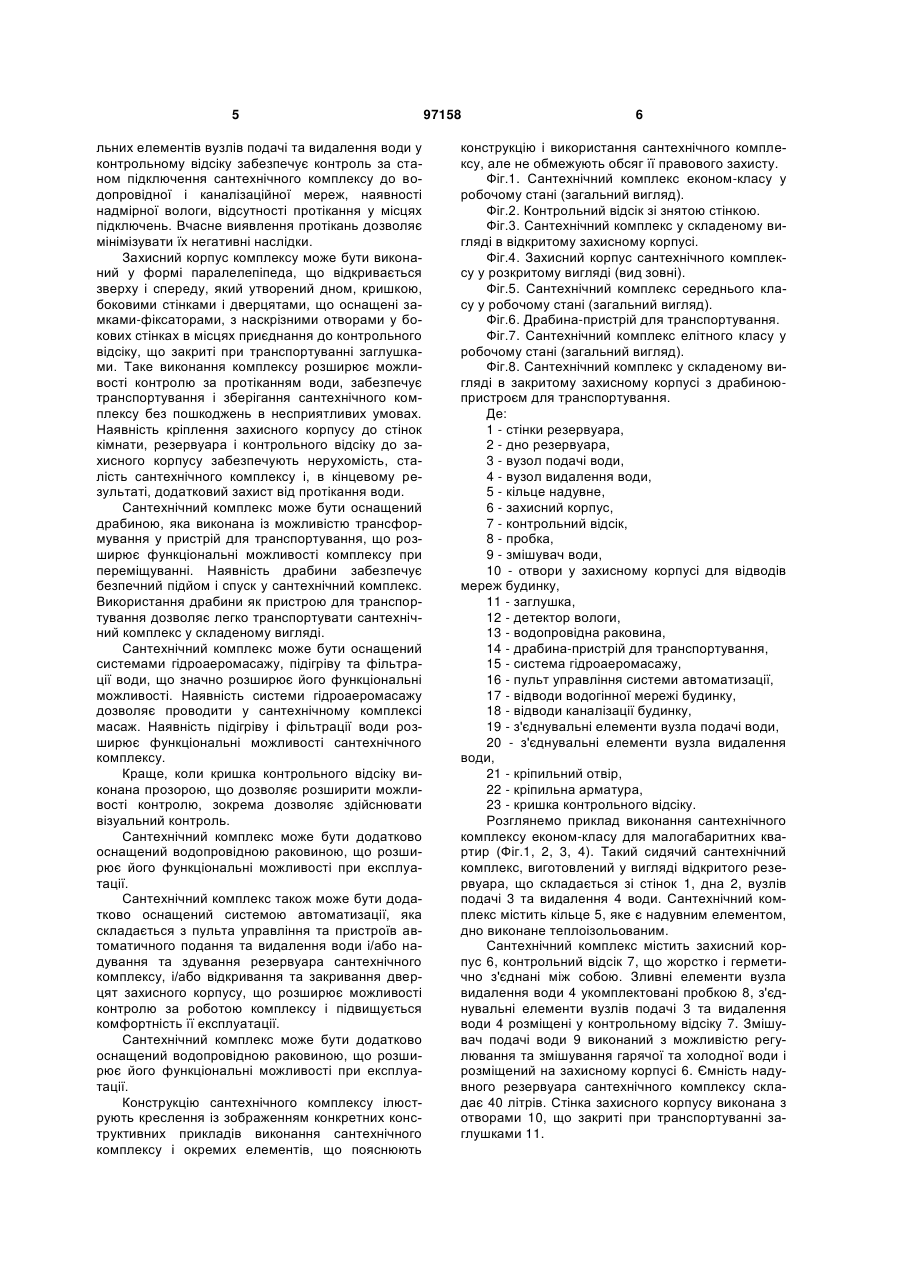

УКРАЇНА (19) UA (11) 97158 (13) C2 (51) МПК A47K 3/06 (2006.01) A47K 3/07 (2006.01) E03C 1/01 (2006.01) ДЕРЖАВНА СЛУЖБА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ УКРАЇНИ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ВАННА НАДУВНА C2 (13) 97158 (11) наскрізними отворами у бокових стінках в місцях приєднання до контрольного відсіку, і з можливістю кріплення до резервуара, де резервуар в надутому стані, виконаний з можливістю приєднання до його стінок додатково встановлюваної драбини, яка в свою чергу виконана з можливістю трансформації в ручку, коли резервуар перебуває в здутому стані, та приєднання цієї ручки до захисного корпусу, при цьому драбина-ручка з'єднана з колесами для транспортування захисного корпусу у формі контейнера у вигляді герметичного паралелепіпеда, всередині якого розташовано контрольний відсік, який пов'язаний з резервуаром в здутому стані, і додатково оснащений звуковим детектором вологи та з'єднаний з додатково встановленою водопровідною раковиною, а з'єднувальні елементи вузлів подачі та видалення води виконані з можливістю підключення відповідно до водопровідної і каналізаційної мереж будинків роз'ємним з'єднанням, що виконано з можливістю роз'єднання в разі здування резервувара та транспортування його разом з контрольним відсіком в захисному корпусі. 2. Комплекс за п. 1, який відрізняється тим, що контрольний відсік, захисний корпус жорстко і герметично з'єднані між собою, стінка резервуара жорстко і герметично з'єднана зі стінкою контрольного відсіку принаймні у частині, прилеглій до місця приєднання вузла подачі води до резервуара, причому з'єднувальні елементи вузлів подачі та видалення води розміщені у контрольному відсіку, а змішувач води розміщений назовні контрольного відсіку. 3. Комплекс за п. 1, який відрізняється тим, що резервуар містить надувні елементи в вигляді стінок та дна. 4. Комплекс за п. 1, який відрізняється тим, що резервуар ванни додатково містить кільце, яке є надувним елементом. 5. Комплекс за п. 1, який відрізняється тим, що резервуар містить надувний елемент в вигляді стінок. 6. Комплекс за п. 1, який відрізняється тим, що дверцята оснащені замками-фіксаторами. UA (21) a201001006 (22) 01.02.2010 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) АНДРІЄНКО ЮРІЙ ВОЛОДИМИРОВИЧ (73) АНДРІЄНКО ЮРІЙ ВОЛОДИМИРОВИЧ (56) RU 94026963 А1, 10.05.1996 Надувная ванна джакузи Lay-Z-SPA Oval фірми BESTWAY (54090), сторінка (сайт) (http://web.archive.org/web/20100606042249/http://w ww.air-mebel.ru/shop/UID_539.html), згідно архіватора (http://wayback.archive.org/web/*/http://www.airmebel.ru/shop/*), утворена сторінка 06.06.2010 UA 477 A1, 30.04.1993 US 4332112 A, 01.06.1982 US 6543068 B1, 08.04.2003 WO 2005018399 A1, 03.03.2005 WO 7900790 A1, 18.10.1979 US 3614791 A, 15.05.1970 AT 168894 B, 10.09.1951 RU 95116778 A1, 10.05.1995 (57) 1. Сантехнічний комплекс, що включає надувний елемент і складається зі стінок, дна, які утворюють резервуар, і приєднаних до нього вузлів подачі та видалення води, причому вузол подачі містить з'єднувальні елементи і змішувач води, вузол видалення води містить з'єднувальні і зливні елементи, укомплектовані пробкою, який відрізняється тим, що з'єднувальні елементи вузлів подачі та видалення води виконані різьбовими з ущільненням хомутом та розташовані в додатково встановленому контрольному відсіку, який виконаний у формі герметичного паралелепіпеда, з наскрізними отворами у місцях приєднання до додатково розташованих резервуара, кришки та розташованого навколо контрольного відсіку захисного корпусу, який виконаний з можливістю трансформації в контейнер у формі герметичного паралелепіпеда, всередині якого розташований резервуар у здутому стані, який поєднаний з контрольним відсіком, де захисний корпус у формі контейнера, в вигляді герметичного паралелепіпеда, виконаний з можливістю відкривання зверху і спереду та утворений дном, кришкою, боковими стінками і дверцятами, з 2 (19) 1 3 97158 4 7. Комплекс за п. 1, який відрізняється тим, що додатково містить системи гідроаеромасажу, підігріву та фільтрації води. 8. Комплекс за п. 7, який відрізняється тим, що кришка контрольного відсіку виконана прозорою. 9. Комплекс за п. 1, який відрізняється тим, що додатково оснащений системою автоматизації, яка складається з пульта управління та пристроїв автоматичного подання та видалення води і/або надування та здування надувних елементів ванни, і/або відкривання та закривання дверцят захисного корпусу. Винахід належить до засобів прийняття водних процедур і може бути використаний як сантехнічний комплекс для постійного або тимчасового застосування в житлових приміщеннях, наприклад, в умовах ремонту оселі чи дачних приміщеннях. Відомо достатньо багато стаціонарних, з незмінною формою корпуса, сантехнічних комплексів, наприклад у вигляді ванн для миття. Такий пристрій, за патентом UA 477 А61Н 33/06 А47K/300/, складається із резервуара, рамок та шторки, має розширені експлуатаційні можливості. Пристрій за заявкою RU 94026963 А1 А47K/30/, складається із резервуара та засобів вакуумування, використовується як агрегат для відбору тепла від води після миття. Але такі пристрої важкі, займають постійну площу в ванній кімнаті, незручні для тимчасового користування в умовах проведення ремонту чи літнього відпочинку у дачних приміщеннях. Відомий пристрій у вигляді ванни самозбільшуваної висоти з гнучкої нерозтяжної оболонки за заявкою RU 95116778 А А47K/300/, але ця конструкція дуже складна для практичного виконання і використання як сантехнічний комплекс для миття. Даний пристрій не розрахований для підключення до стаціонарних водопровідної та каналізаційної мереж багатоповерхових будинків, де можливі значні перепади тиску води, що призводять до протікання води. До того ж даний пристрій не пристосований для транспортування та зберігання без пошкоджень в несприятливих умовах. Найбільш близькою до сантехнічного комплексу, що заявляється, є сантехнічний комплекс, що включає в себе надувну ванну, яка може слугувати також басейном, фірми BESTWAY модель Lay-ZSPA 54090 /проспект на сайте www. air-mebel.ru/. Даний пристрій складається зі стінок, дна, вузлів подачі та видалення води. Ця ванна зручна у користуванні, легко та швидко приводиться у робочий стан, демонтується і складається. Пристрій призначений для встановлення як у дворі, так і в будинку. Але вузли подачі та видалення води не розраховані для підключення до стаціонарних водопровідної та каналізаційної мереж багатоповерхових будинків, де можливі значні перепади тиску води, відсутній контроль за можливим протіканням води. До того ж даний пристрій не пристосований для транспортування та зберігання без пошкоджень в несприятливих умовах. В основу винаходу поставлена задача удосконалення сантехнічного комплексу, в якому забезпечується постійний контроль за можливим протіканням води, підвищення надійності експлуатації комплексу у цілому, розширяються функціональні можливості використання, скорочення часу на монтажу і демонтаж сантехнічного комплексу. Поставлена задача вирішується тим, що сантехнічний комплекс включає знімний змінний надувний елемент і складається зі стінок, дна, які утворюють відкритий резервуар, і приєднаних до нього вузлів подачі та видалення води, причому вузол подачі містить з'єднувальні елементи і змішувач води, вузол видалення води містить з'єднувальні і зливні елементи, укомплектовані пробкою, згідно з заявленим винаходом, додатково містить контрольний відсік, оснащений звуковим детектором вологи, і захисний корпус, при цьому з'єднувальні елементи вузлів подачі та видалення води виконані із роз'ємним з'єднанням і можливістю підключення їх відповідно до водопровідної і каналізаційної мереж будинків, автодомів. При цьому контрольний відсік, захисний корпус можуть бути жорстко і герметично з'єднані між собою, стінка резервуара можуть бути жорстко і герметично з'єднана зі стінкою контрольного відсіку роз'ємним з'єднанням принаймні у частині, прилеглій до місця приєднання до резервуара вузла видалення води, причому з'єднувальні елементи вузлів подачі та видалення води можуть бути розміщені у контрольному відсіку, а змішувач води може бути розміщений назовні контрольного відсіку. Таке виконання комплексу дозволяє посилити контроль за можливим протіканням води, підвищити надійність комплексу у цілому, забезпечує функціонування комплексу в житлових будинках, в тому числі багатоповерхових. Наявність детектора вологи зі звуковим сигналом забезпечує звукову індикацію наявності надмірної вологи. Можливе виконання комплексу, коли з'єднувальні елементи вузлів подачі та видалення води виконані різьбовими з ущільненням хомутом. Таке виконання з'єднання поліпшує їх герметичність і підвищує надійність комплексу у цілому. Надувними елементами сантехнічного комплексу можуть бути стінки або стінки та дно резервуара чи резервуар сантехнічного комплексу, може додатково комплекс містити кільце, яке є надувним елементом. Таке виконання комплексу підвищує зручність у користуванні. Контрольний відсік комплексу може бути виконаний у формі герметичного паралелепіпеда, з наскрізними отворами у місцях приєднання до захисного корпусу та резервуара і кришкою. Таке виконання комплексу розширює можливості монтажу та демонтажу. Наявність контрольного герметичного відсіку і розміщення у ньому з'єднува 5 льних елементів вузлів подачі та видалення води у контрольному відсіку забезпечує контроль за станом підключення сантехнічного комплексу до водопровідної і каналізаційної мереж, наявності надмірної вологи, відсутності протікання у місцях підключень. Вчасне виявлення протікань дозволяє мінімізувати їх негативні наслідки. Захисний корпус комплексу може бути виконаний у формі паралелепіпеда, що відкривається зверху і спереду, який утворений дном, кришкою, боковими стінками і дверцятами, що оснащені замками-фіксаторами, з наскрізними отворами у бокових стінках в місцях приєднання до контрольного відсіку, що закриті при транспортуванні заглушками. Таке виконання комплексу розширює можливості контролю за протіканням води, забезпечує транспортування і зберігання сантехнічного комплексу без пошкоджень в несприятливих умовах. Наявність кріплення захисного корпусу до стінок кімнати, резервуара і контрольного відсіку до захисного корпусу забезпечують нерухомість, сталість сантехнічного комплексу і, в кінцевому результаті, додатковий захист від протікання води. Сантехнічний комплекс може бути оснащений драбиною, яка виконана із можливістю трансформування у пристрій для транспортування, що розширює функціональні можливості комплексу при переміщуванні. Наявність драбини забезпечує безпечний підйом і спуск у сантехнічний комплекс. Використання драбини як пристрою для транспортування дозволяє легко транспортувати сантехнічний комплекс у складеному вигляді. Сантехнічний комплекс може бути оснащений системами гідроаеромасажу, підігріву та фільтрації води, що значно розширює його функціональні можливості. Наявність системи гідроаеромасажу дозволяє проводити у сантехнічному комплексі масаж. Наявність підігріву і фільтрації води розширює функціональні можливості сантехнічного комплексу. Краще, коли кришка контрольного відсіку виконана прозорою, що дозволяє розширити можливості контролю, зокрема дозволяє здійснювати візуальний контроль. Сантехнічний комплекс може бути додатково оснащений водопровідною раковиною, що розширює його функціональні можливості при експлуатації. Сантехнічний комплекс також може бути додатково оснащений системою автоматизації, яка складається з пульта управління та пристроїв автоматичного подання та видалення води і/або надування та здування резервуара сантехнічного комплексу, і/або відкривання та закривання дверцят захисного корпусу, що розширює можливості контролю за роботою комплексу і підвищується комфортність її експлуатації. Сантехнічний комплекс може бути додатково оснащений водопровідною раковиною, що розширює його функціональні можливості при експлуатації. Конструкцію сантехнічного комплексу ілюструють креслення із зображенням конкретних конструктивних прикладів виконання сантехнічного комплексу і окремих елементів, що пояснюють 97158 6 конструкцію і використання сантехнічного комплексу, але не обмежують обсяг її правового захисту. Фіг.1. Сантехнічний комплекс економ-класу у робочому стані (загальний вигляд). Фіг.2. Контрольний відсік зі знятою стінкою. Фіг.3. Сантехнічний комплекс у складеному вигляді в відкритому захисному корпусі. Фіг.4. Захисний корпус сантехнічного комплексу у розкритому вигляді (вид зовні). Фіг.5. Сантехнічний комплекс середнього класу у робочому стані (загальний вигляд). Фіг.6. Драбина-пристрій для транспортування. Фіг.7. Сантехнічний комплекс елітного класу у робочому стані (загальний вигляд). Фіг.8. Сантехнічний комплекс у складеному вигляді в закритому захисному корпусі з драбиноюпристроєм для транспортування. Де: 1 - стінки резервуара, 2 - дно резервуара, 3 - вузол подачі води, 4 - вузол видалення води, 5 - кільце надувне, 6 - захисний корпус, 7 - контрольний відсік, 8 - пробка, 9 - змішувач води, 10 - отвори у захисному корпусі для відводів мереж будинку, 11 - заглушка, 12 - детектор вологи, 13 - водопровідна раковина, 14 - драбина-пристрій для транспортування, 15 - система гідроаеромасажу, 16 - пульт управління системи автоматизації, 17 - відводи водогінної мережі будинку, 18 - відводи каналізації будинку, 19 - з'єднувальні елементи вузла подачі води, 20 - з'єднувальні елементи вузла видалення води, 21 - кріпильний отвір, 22 - кріпильна арматура, 23 - кришка контрольного відсіку. Розглянемо приклад виконання сантехнічного комплексу економ-класу для малогабаритних квартир (Фіг.1, 2, 3, 4). Такий сидячий сантехнічний комплекс, виготовлений у вигляді відкритого резервуара, що складається зі стінок 1, дна 2, вузлів подачі 3 та видалення 4 води. Сантехнічний комплекс містить кільце 5, яке є надувним елементом, дно виконане теплоізольованим. Сантехнічний комплекс містить захисний корпус 6, контрольний відсік 7, що жорстко і герметично з'єднані між собою. Зливні елементи вузла видалення води 4 укомплектовані пробкою 8, з'єднувальні елементи вузлів подачі 3 та видалення води 4 розміщені у контрольному відсіку 7. Змішувач подачі води 9 виконаний з можливістю регулювання та змішування гарячої та холодної води і розміщений на захисному корпусі 6. Ємність надувного резервуара сантехнічного комплексу складає 40 літрів. Стінка захисного корпусу виконана з отворами 10, що закриті при транспортуванні заглушками 11. 7 Контрольний відсік може бути додатково оснащений звуковим детектором вологи 12. Сантехнічний комплекс можна встановити стаціонарно чи на деякий час. При відсутності потреби користування із надувного елемента резервуара - кільця - здувають повітря, резервуар складають, закривають захисний корпус, вивільнюючи площу ванної кімнати. Розглянемо приклад конструкції сантехнічного комплексу середнього класу (Фіг.2-5). Сантехнічний комплекс має резервуар, що складається зі стінок 1, дна 2. Стінки виконані з окремих надувних герметичних відсіків. Дно 2 виконано теплоізольованим. Сантехнічний комплекс містить захисний корпус 6, контрольний відсік 7, що жорстко і герметично з'єднані між собою. Зливні елементи вузла видалення води 4 укомплектовані пробкою 8, з'єднувальні елементи вузлів подачі 3 та видалення води 4 розміщені у контрольному відсіку 7. Змішувач подачі води 9 виконаний з можливістю регулювання та змішування гарячої та холодної води і розміщений на захисному корпусі 6. Ємність надувного резервуара сантехнічного комплексу складає 300 літрів. Сантехнічний комплекс містить водопровідну раковину 13. Контрольний відсік додатково оснащений звуковим детектором вологи 11. Розглянемо приклад виконання сантехнічного комплексу елітного класу (Фіг.2-7). Сантехнічний комплекс має надувний резервуар, що складається зі стінок 1, дна 2, які всі є надувними елементами. Стінки 2 виконані з окремих герметичних відсіків. Сантехнічний комплекс містить захисний корпус 6, контрольний відсік 7, що жорстко і герметично з'єднані між собою. Зливні елементи вузла видалення 4 води укомплектовані пробкою 8, з'єднувальні елементи вузлів подачі 3 та видалення 4 води розміщені у контрольному відсіку 7. Змішувач подачі води 8 виконаний з можливістю регулювання та змішування гарячої та холодної води і розміщений на захисному корпусі 6. Ємність надувного резервуара сантехнічного комплексу 500 літрів. Контрольний відсік додатково оснащений звуковим детектором вологи 12. Сантехнічний комплекс оснащений драбиною 14, яка трансформується у пристрій для транспортування. Сантехнічний комплекс містить системи гідроаеромасажу 15, підігріву і фільтрації води. Сантехнічний комплекс додатково оснащений системою автоматизації, що складається з пульта управління 16 та пристроїв автоматики подання та видалення води, надування та здування резервуара, відкривання та закривання дверцят захисного корпусу. Всі вузли видалення води сантехнічних комплексів всіх конструкцій, відповідно до санітарних норм, оснащені сантехнічними сифонами. Приведення сантехнічного комплексу у робочій стан, використання і демонтаж відбуваються наступним чином. Попередньо підготовлюють відводи від водопровідної 17 та каналізаційної 18 мереж для приєд 97158 8 нання ванни. Знімають із захисного корпусу 6 заглушки 11, вставляють через отвори відводи від водопровідної 17 та каналізаційної 18 мереж та з'єднувальні елементи 19 вузлів подачі 3 та 20 видалення 4 води, і у контрольному відсіку 7 підключають сантехнічний комплекс до водопровідної і каналізаційної мереж будинку. Відкривають захисний корпус. В отвори стінок 21, призначені для кріплення, встановлюють кріпильну арматуру 22 і прикріплюють стінки корпусу до стін ванної кімнати. Надувають надувні елементи резервуара електронасосом, який може зберігатися у контрольному відсіку. Закривають отвір для стоку води в каналізацію пробкою 8. Наповнюють резервуар водою. Це відбувається при контролі вологи у контрольному відсіку 7 візуально через прозору кришку 23 або за допомогою звукового детектора 11. Приймають водні процедури при контролі вологи у контрольному відсіку 7. Виймають пробку 8 із отвору для стоку води в каналізацію, зливають використану воду. Це відбувається при контролі вологи у контрольному відсіку 7 візуально через прозору кришку 23 або за допомогою звуковогодетектора 12. Після використання сантехнічного комплексу за його призначенням, при необхідності вивільнення приміщення, здувають надувні елементи резервуара, складають у захисний корпус 6, таким чином вивільнюючи зайняту частину приміщення. При відмові від подальшого використання сантехнічного комплексу проводять остаточний демонтаж. Виймають кріплення 22, що з'єднувало захисний корпус зі стінками приміщення, де розміщувався комплекс, відсувають сантехнічний комплекс від стін приміщення, від'єднують з'єднувальні елементи вузлів подачі 3 та видалення 4 води від водопровідної і каналізаційної мереж будинку. Після цього ставлять заглушки 11 на отвори 10 захисного корпусу 6. Закривають дверцята та кришку захисного корпусу 6 з резервуаром усередині. При наявності пристрою для транспортування 14 на нього встановлюють сантехнічний комплекс у складеному вигляді (Фіг.8). Таким чином удосконалення сантехнічного комплексу забезпечує постійний контроль над можливим протіканням води при підключенні до стаціонарних водопровідної та каналізаційної мереж зі збереженням швидкості монтажу і демонтажу сантехнічного комплексу. Використання сантехнічного комплексу дозволяє вивільняти простір у квартирах з малою площею, створювати комфортні умови проживання під час ремонту житлових приміщень та проводити оздоровчі процедури. До того ж конструкція сантехнічного комплексу забезпечує транспортування і зберігання його без пошкоджень в несприятливих умовах. Такий сантехнічний комплекс користується попитом споживачів як в торговельній мережі, так і в пунктах прокату. 9 97158 10 11 Комп’ютерна верстка Н. Лисенко 97158 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
