Пристрій для отримання вугільних формовок

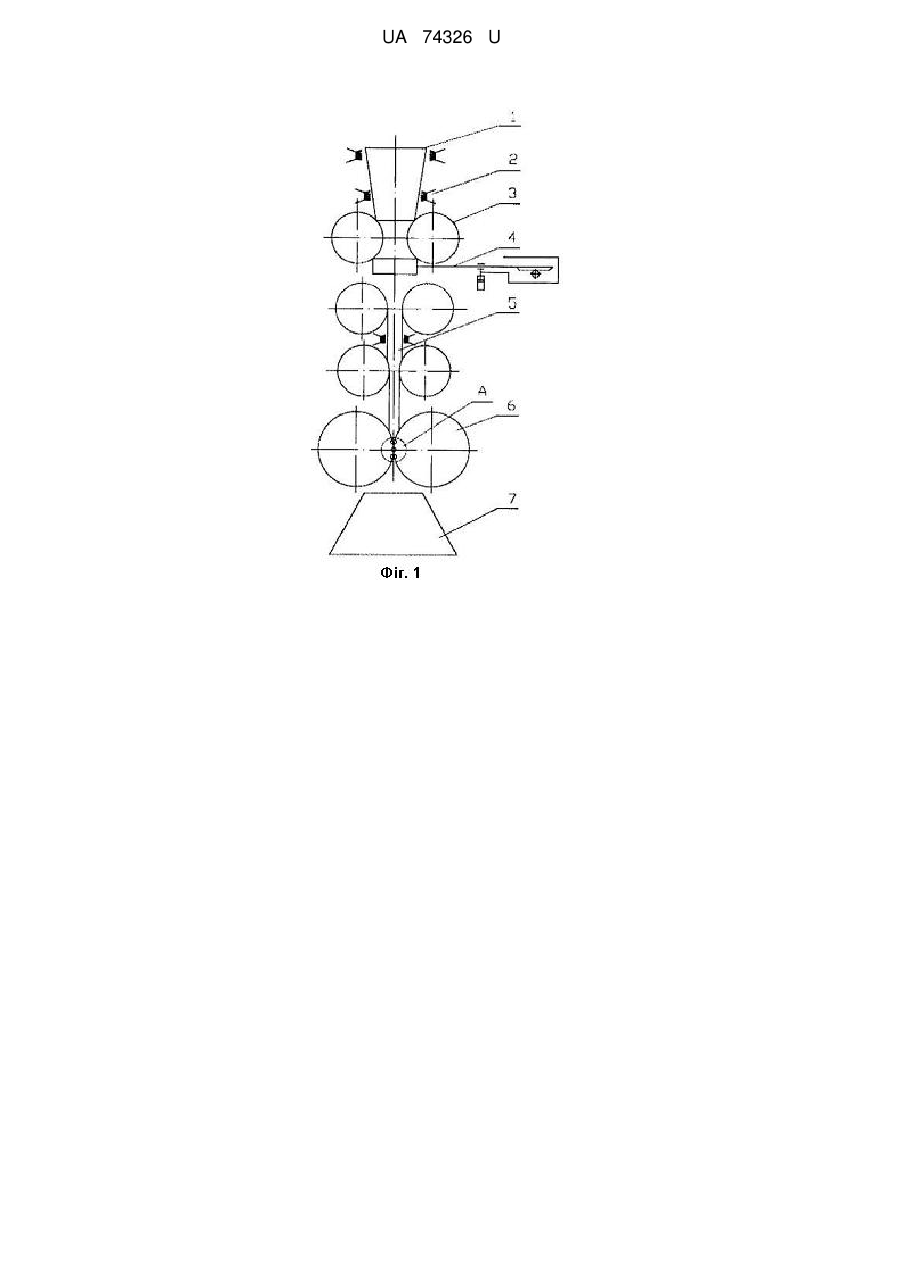

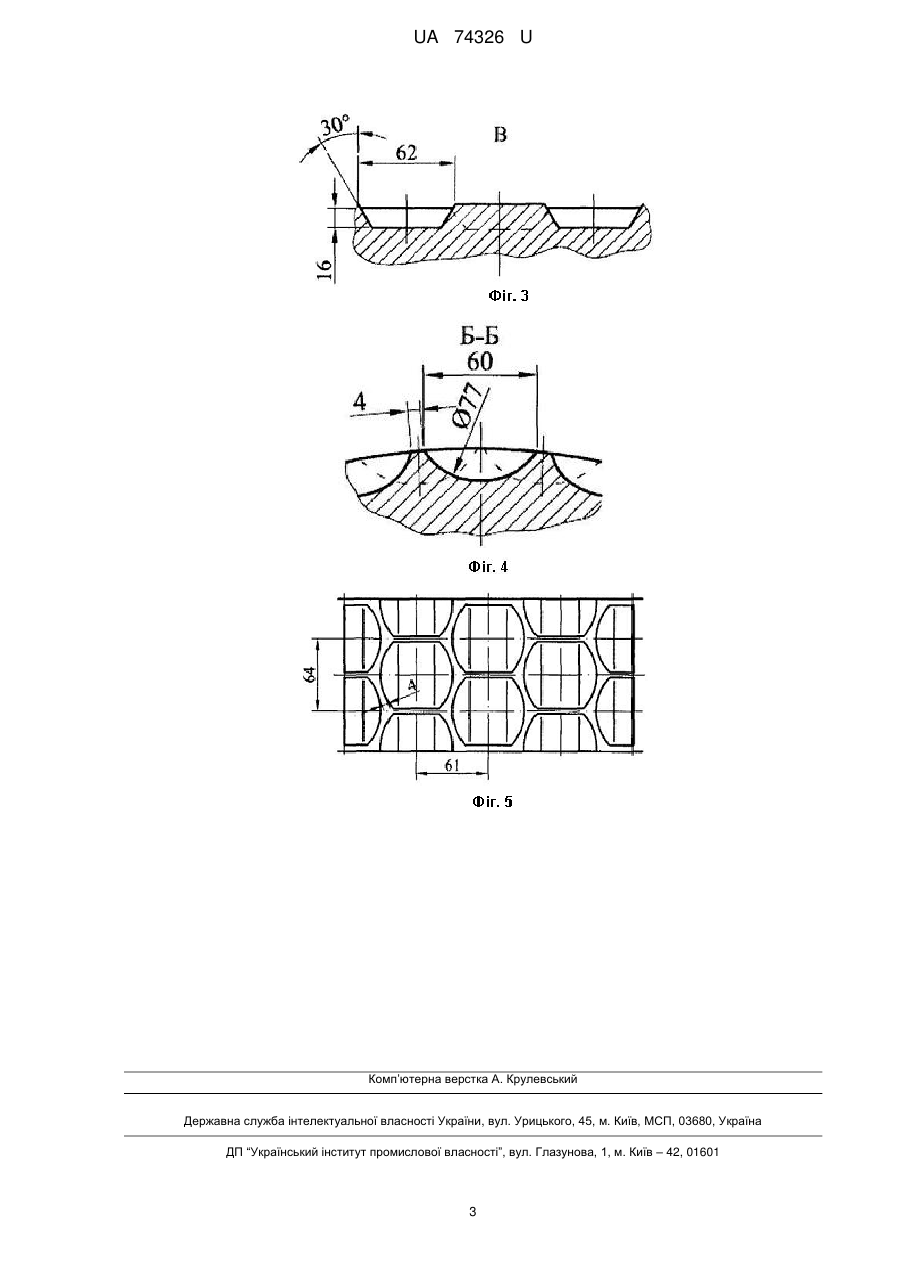

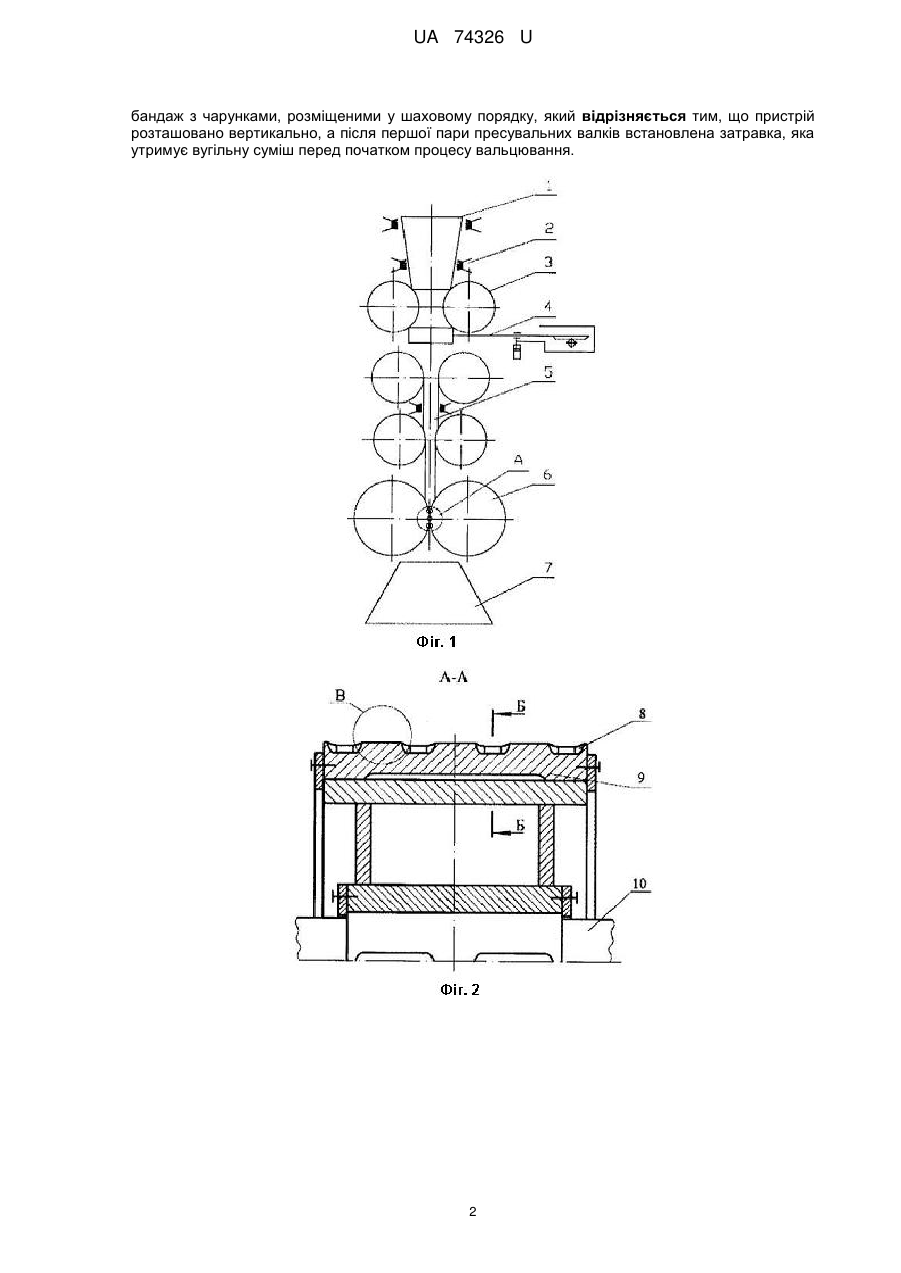

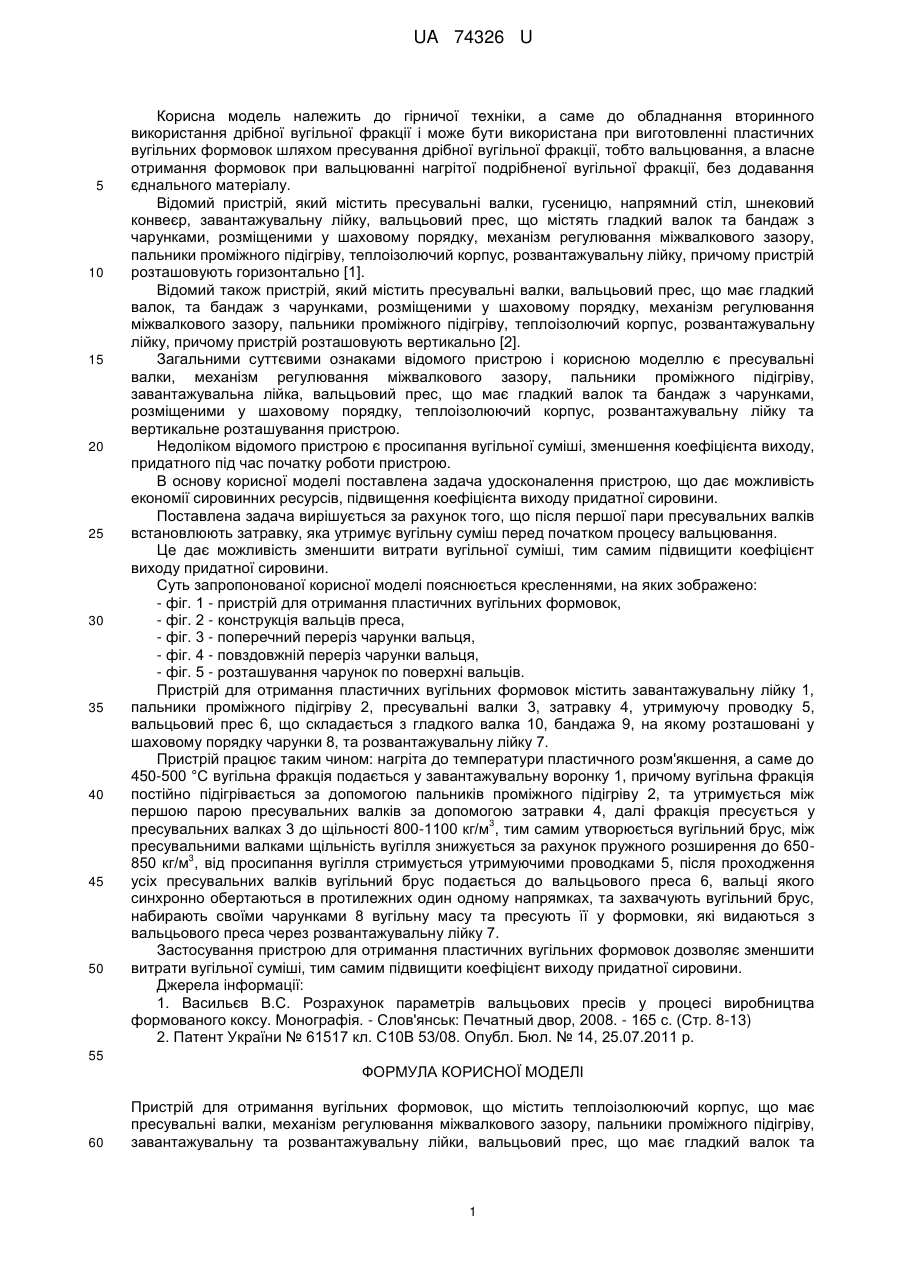

Реферат: Пристрій для отримання вугільних формовок містить теплоізолюючий корпус, що має пресувальні валки, механізм регулювання міжвалкового зазору, пальники проміжного підігріву, завантажувальну та розвантажувальну лійки, вальцьовий прес, що має гладкий валок та бандаж з чарунками, розміщеними у шаховому порядку. Пристрій розташовано вертикально, а після першої пари пресувальних валків встановлюють затравку, яка утримує вугільну суміш перед початком процесу вальцювання. UA 74326 U (54) ПРИСТРІЙ ДЛЯ ОТРИМАННЯ ВУГІЛЬНИХ ФОРМОВОК UA 74326 U UA 74326 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої техніки, а саме до обладнання вторинного використання дрібної вугільної фракції і може бути використана при виготовленні пластичних вугільних формовок шляхом пресування дрібної вугільної фракції, тобто вальцювання, а власне отримання формовок при вальцюванні нагрітої подрібненої вугільної фракції, без додавання єднального матеріалу. Відомий пристрій, який містить пресувальні валки, гусеницю, напрямний стіл, шнековий конвеєр, завантажувальну лійку, вальцьовий прес, що містять гладкий валок та бандаж з чарунками, розміщеними у шаховому порядку, механізм регулювання міжвалкового зазору, пальники проміжного підігріву, теплоізолючий корпус, розвантажувальну лійку, причому пристрій розташовують горизонтально [1]. Відомий також пристрій, який містить пресувальні валки, вальцьовий прес, що має гладкий валок, та бандаж з чарунками, розміщеними у шаховому порядку, механізм регулювання міжвалкового зазору, пальники проміжного підігріву, теплоізолючий корпус, розвантажувальну лійку, причому пристрій розташовують вертикально [2]. Загальними суттєвими ознаками відомого пристрою і корисною моделлю є пресувальні валки, механізм регулювання міжвалкового зазору, пальники проміжного підігріву, завантажувальна лійка, вальцьовий прес, що має гладкий валок та бандаж з чарунками, розміщеними у шаховому порядку, теплоізолюючий корпус, розвантажувальну лійку та вертикальне розташування пристрою. Недоліком відомого пристрою є просипання вугільної суміші, зменшення коефіцієнта виходу, придатного під час початку роботи пристрою. В основу корисної моделі поставлена задача удосконалення пристрою, що дає можливість економії сировинних ресурсів, підвищення коефіцієнта виходу придатної сировини. Поставлена задача вирішується за рахунок того, що після першої пари пресувальних валків встановлюють затравку, яка утримує вугільну суміш перед початком процесу вальцювання. Це дає можливість зменшити витрати вугільної суміші, тим самим підвищити коефіцієнт виходу придатної сировини. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - пристрій для отримання пластичних вугільних формовок, - фіг. 2 - конструкція вальців преса, - фіг. 3 - поперечний переріз чарунки вальця, - фіг. 4 - повздовжній переріз чарунки вальця, - фіг. 5 - розташування чарунок по поверхні вальців. Пристрій для отримання пластичних вугільних формовок містить завантажувальну лійку 1, пальники проміжного підігріву 2, пресувальні валки 3, затравку 4, утримуючу проводку 5, вальцьовий прес 6, що складається з гладкого валка 10, бандажа 9, на якому розташовані у шаховому порядку чарунки 8, та розвантажувальну лійку 7. Пристрій працює таким чином: нагріта до температури пластичного розм'якшення, а саме до 450-500 °С вугільна фракція подається у завантажувальну воронку 1, причому вугільна фракція постійно підігрівається за допомогою пальників проміжного підігріву 2, та утримується між першою парою пресувальних валків за допомогою затравки 4, далі фракція пресується у 3 пресувальних валках 3 до щільності 800-1100 кг/м , тим самим утворюється вугільний брус, між пресувальними валками щільність вугілля знижується за рахунок пружного розширення до 6503 850 кг/м , від просипання вугілля стримується утримуючими проводками 5, після проходження усіх пресувальних валків вугільний брус подається до вальцьового преса 6, вальці якого синхронно обертаються в протилежних один одному напрямках, та захвачують вугільний брус, набирають своїми чарунками 8 вугільну масу та пресують її у формовки, які видаються з вальцьового преса через розвантажувальну лійку 7. Застосування пристрою для отримання пластичних вугільних формовок дозволяє зменшити витрати вугільної суміші, тим самим підвищити коефіцієнт виходу придатної сировини. Джерела інформації: 1. Васильєв B.C. Розрахунок параметрів вальцьових пресів у процесі виробництва формованого коксу. Монографія. - Слов'янськ: Печатный двор, 2008. - 165 с. (Стр. 8-13) 2. Патент України № 61517 кл. С10В 53/08. Опубл. Бюл. № 14, 25.07.2011 р. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для отримання вугільних формовок, що містить теплоізолюючий корпус, що має пресувальні валки, механізм регулювання міжвалкового зазору, пальники проміжного підігріву, завантажувальну та розвантажувальну лійки, вальцьовий прес, що має гладкий валок та 1 UA 74326 U бандаж з чарунками, розміщеними у шаховому порядку, який відрізняється тим, що пристрій розташовано вертикально, а після першої пари пресувальних валків встановлена затравка, яка утримує вугільну суміш перед початком процесу вальцювання. 2 UA 74326 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
