Спосіб кування циліндрів
Формула / Реферат

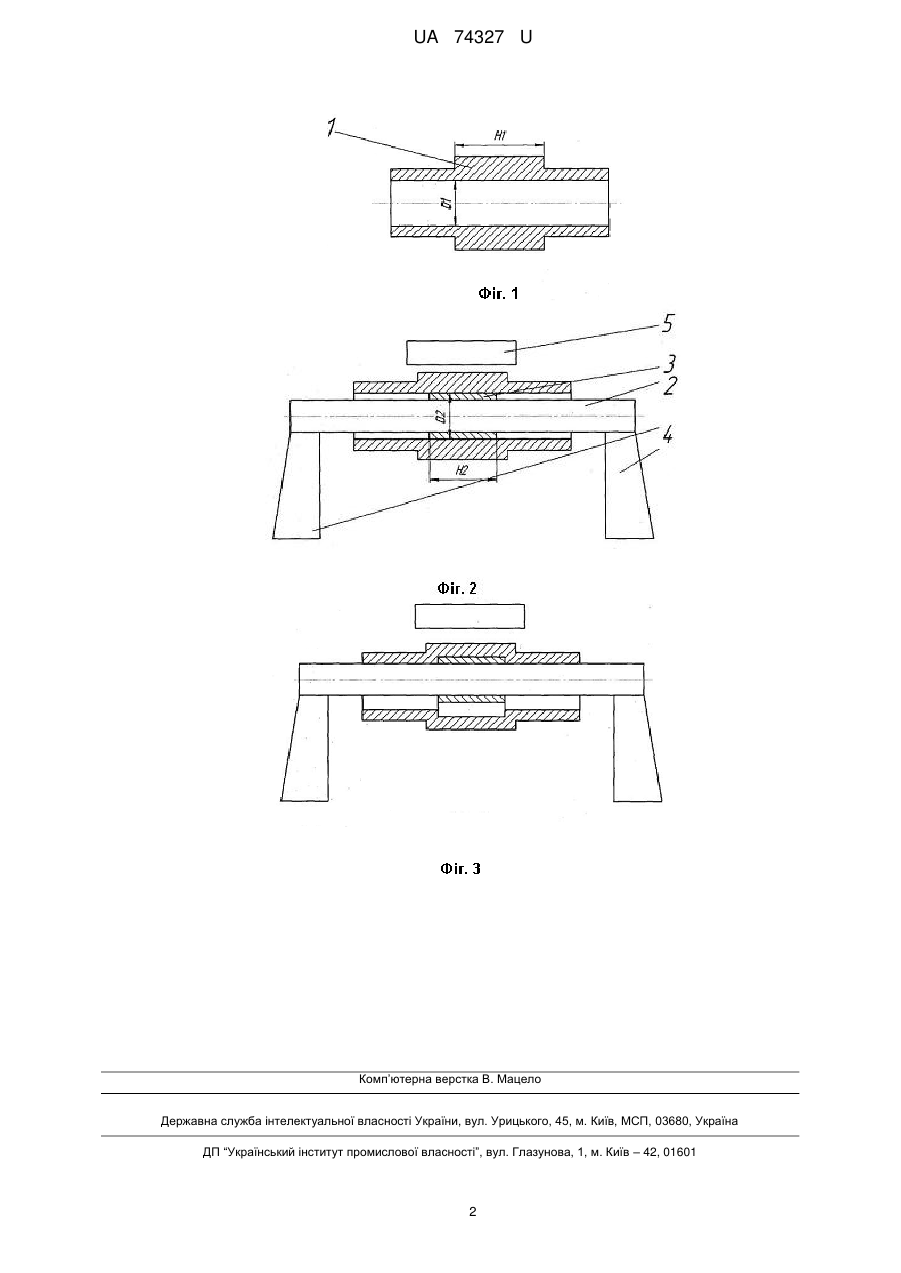

Спосіб кування циліндрів, що включає протягування порожнистого ступінчастого циліндра на гладкій оправці, який відрізняється тим, що заготівку, типу циліндра із внутрішнім діаметром D1 та стовщенням довжиною Н1, насаджують на складену із гладкого циліндра та кільця зовнішнім діаметром D2£D1 та довжиною Н2<Н1 оправку, таким чином, щоб стовщення було розташовано безпосередньо над кільцем, після чого стовщення на заготівці деформують верхнім плоским бойком до необхідної величини із послідовним кантуванням.
Текст

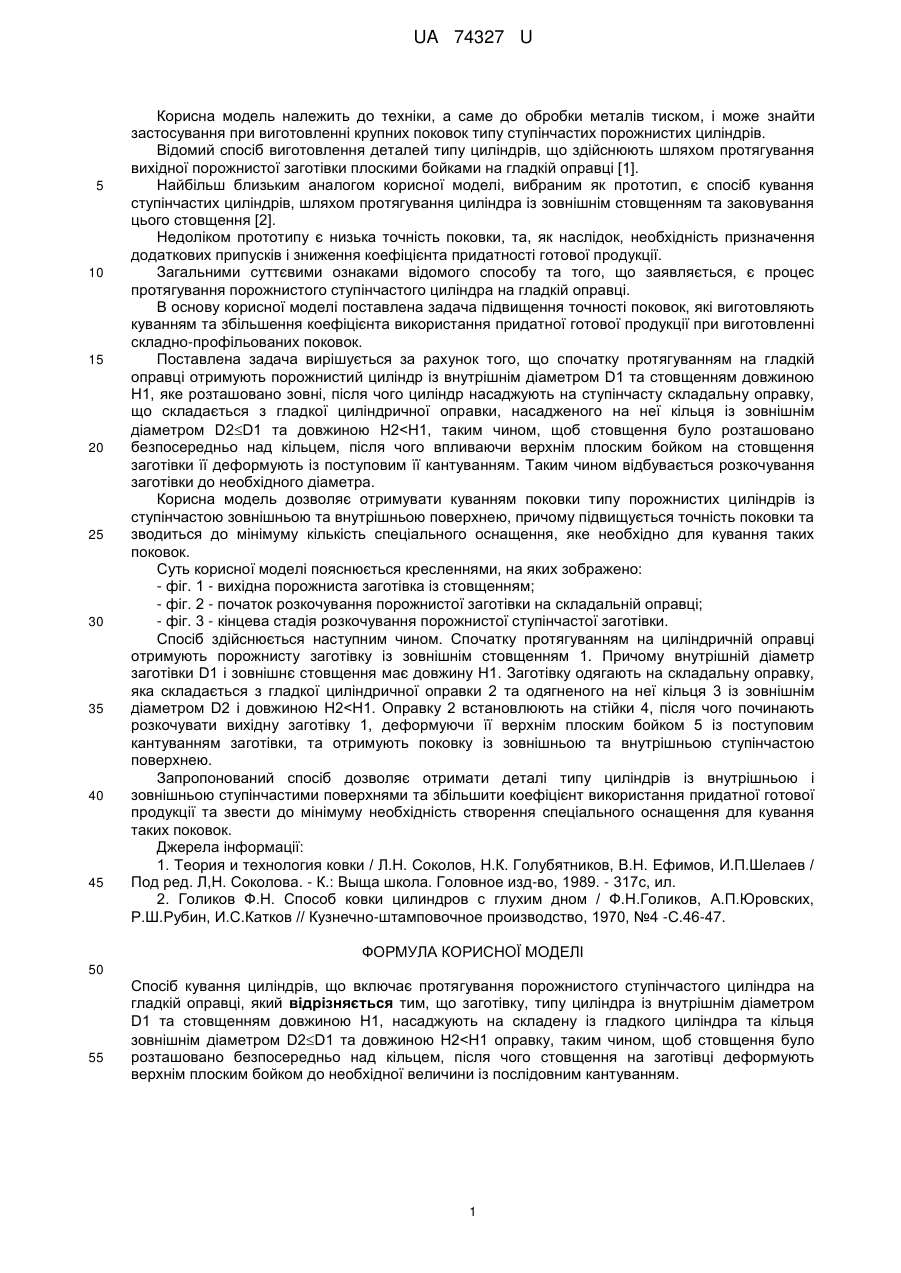

Реферат: UA 74327 U UA 74327 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до техніки, а саме до обробки металів тиском, і може знайти застосування при виготовленні крупних поковок типу ступінчастих порожнистих циліндрів. Відомий спосіб виготовлення деталей типу циліндрів, що здійснюють шляхом протягування вихідної порожнистої заготівки плоскими бойками на гладкій оправці [1]. Найбільш близьким аналогом корисної моделі, вибраним як прототип, є спосіб кування ступінчастих циліндрів, шляхом протягування циліндра із зовнішнім стовщенням та заковування цього стовщення [2]. Недоліком прототипу є низька точність поковки, та, як наслідок, необхідність призначення додаткових припусків і зниження коефіцієнта придатності готової продукції. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес протягування порожнистого ступінчастого циліндра на гладкій оправці. В основу корисної моделі поставлена задача підвищення точності поковок, які виготовляють куванням та збільшення коефіцієнта використання придатної готової продукції при виготовленні складно-профільованих поковок. Поставлена задача вирішується за рахунок того, що спочатку протягуванням на гладкій оправці отримують порожнистий циліндр із внутрішнім діаметром D1 та стовщенням довжиною Н1, яке розташовано зовні, після чого циліндр насаджують на ступінчасту складальну оправку, що складається з гладкої циліндричної оправки, насадженого на неї кільця із зовнішнім діаметром D2D1 та довжиною Н2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for forging cylinders
Автори англійськоюZhbankov Yaroslav Hennadiiovych
Назва патенту російськоюСпособ ковки цилиндров
Автори російськоюЖбанков Ярослав Геннадьевич
МПК / Мітки
МПК: B21J 5/00
Мітки: кування, циліндрів, спосіб
