Масажер

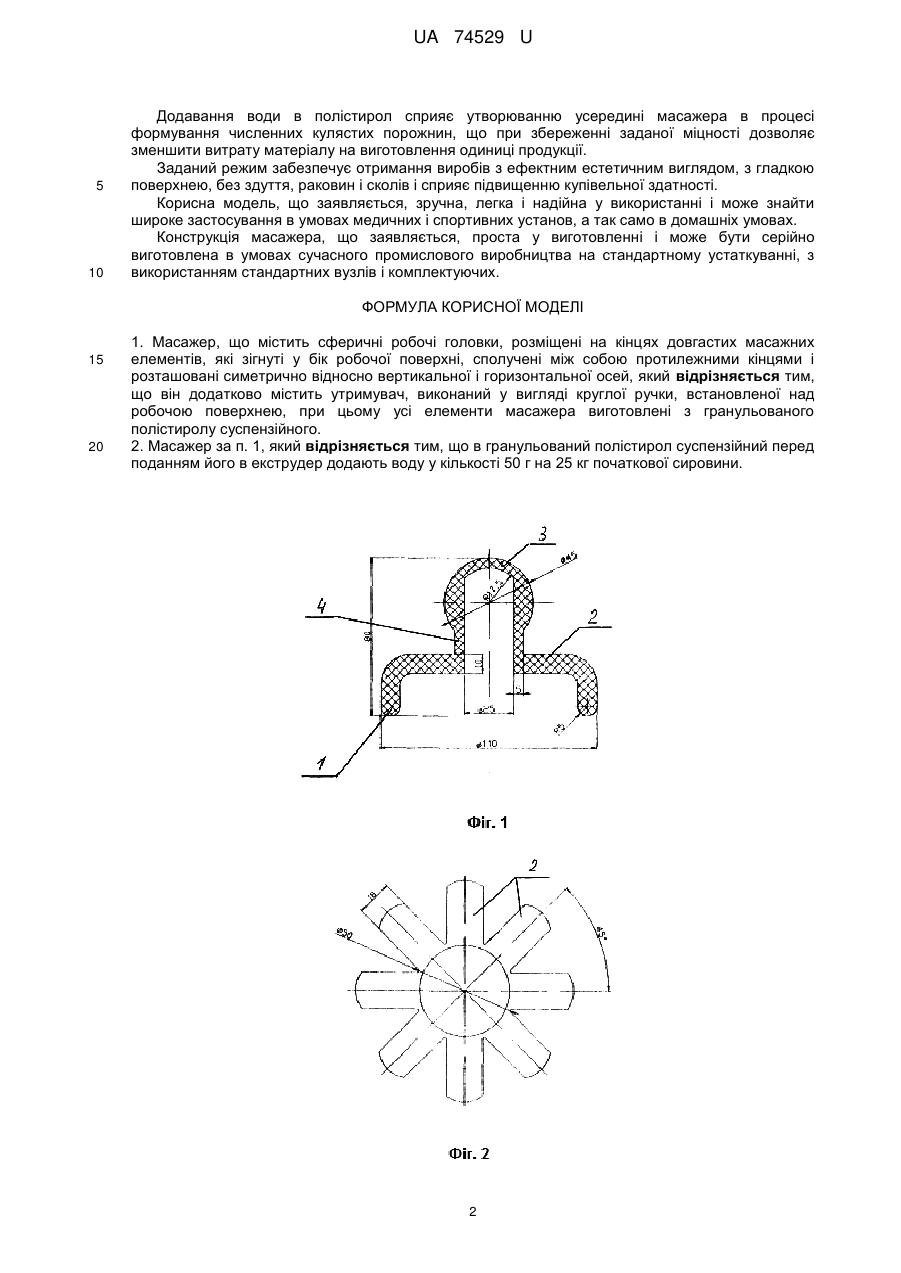

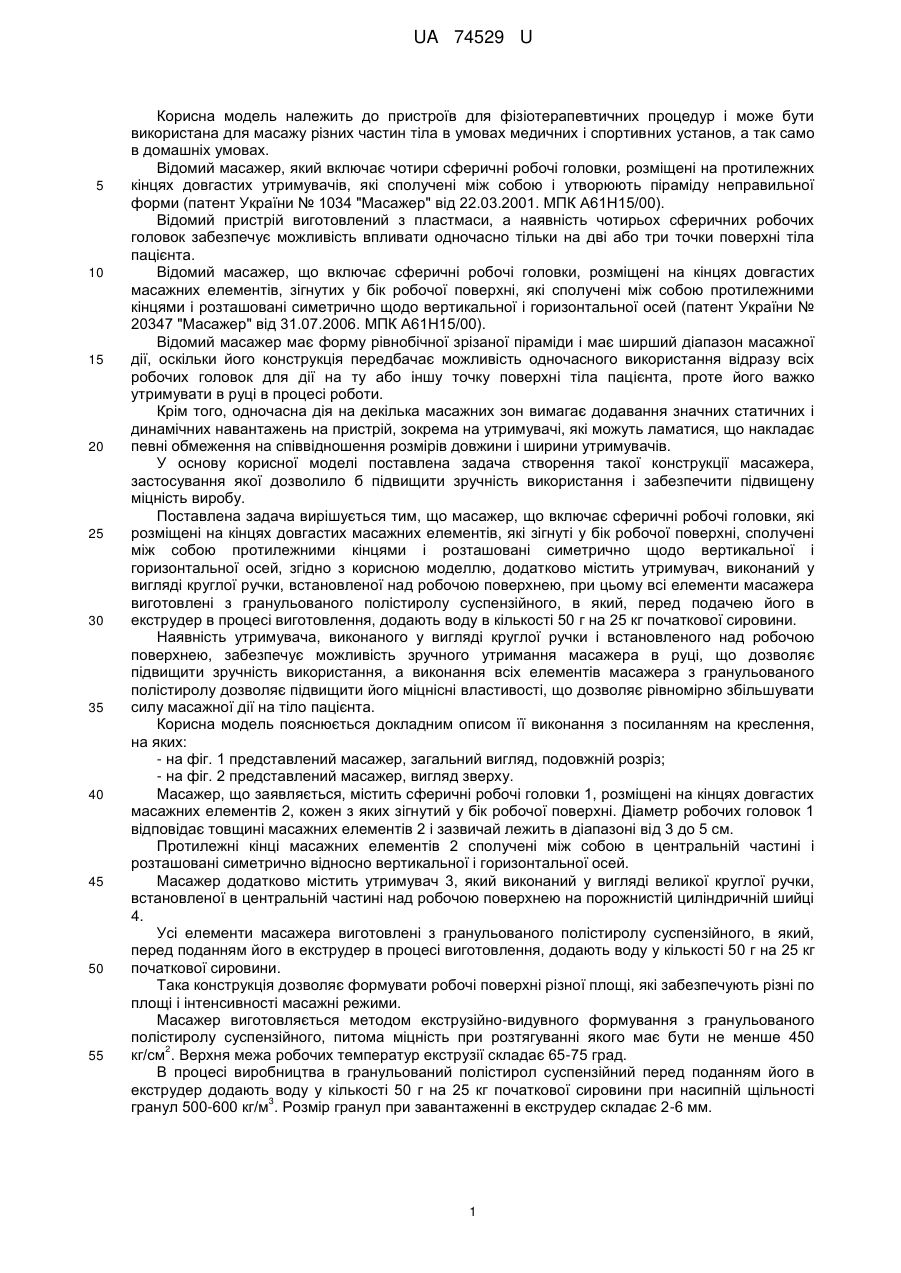

Реферат: UA 74529 U UA 74529 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для фізіотерапевтичних процедур і може бути використана для масажу різних частин тіла в умовах медичних і спортивних установ, а так само в домашніх умовах. Відомий масажер, який включає чотири сферичні робочі головки, розміщені на протилежних кінцях довгастих утримувачів, які сполучені між собою і утворюють піраміду неправильної форми (патент України № 1034 "Масажер" від 22.03.2001. МПК А61Н15/00). Відомий пристрій виготовлений з пластмаси, а наявність чотирьох сферичних робочих головок забезпечує можливість впливати одночасно тільки на дві або три точки поверхні тіла пацієнта. Відомий масажер, що включає сферичні робочі головки, розміщені на кінцях довгастих масажних елементів, зігнутих у бік робочої поверхні, які сполучені між собою протилежними кінцями і розташовані симетрично щодо вертикальної і горизонтальної осей (патент України № 20347 "Масажер" від 31.07.2006. МПК А61Н15/00). Відомий масажер має форму рівнобічної зрізаної піраміди і має ширший діапазон масажної дії, оскільки його конструкція передбачає можливість одночасного використання відразу всіх робочих головок для дії на ту або іншу точку поверхні тіла пацієнта, проте його важко утримувати в руці в процесі роботи. Крім того, одночасна дія на декілька масажних зон вимагає додавання значних статичних і динамічних навантажень на пристрій, зокрема на утримувачі, які можуть ламатися, що накладає певні обмеження на співвідношення розмірів довжини і ширини утримувачів. У основу корисної моделі поставлена задача створення такої конструкції масажера, застосування якої дозволило б підвищити зручність використання і забезпечити підвищену міцність виробу. Поставлена задача вирішується тим, що масажер, що включає сферичні робочі головки, які розміщені на кінцях довгастих масажних елементів, які зігнуті у бік робочої поверхні, сполучені між собою протилежними кінцями і розташовані симетрично щодо вертикальної і горизонтальної осей, згідно з корисною моделлю, додатково містить утримувач, виконаний у вигляді круглої ручки, встановленої над робочою поверхнею, при цьому всі елементи масажера виготовлені з гранульованого полістиролу суспензійного, в який, перед подачею його в екструдер в процесі виготовлення, додають воду в кількості 50 г на 25 кг початкової сировини. Наявність утримувача, виконаного у вигляді круглої ручки і встановленого над робочою поверхнею, забезпечує можливість зручного утримання масажера в руці, що дозволяє підвищити зручність використання, а виконання всіх елементів масажера з гранульованого полістиролу дозволяє підвищити його міцнісні властивості, що дозволяє рівномірно збільшувати силу масажної дії на тіло пацієнта. Корисна модель пояснюється докладним описом її виконання з посиланням на креслення, на яких: - на фіг. 1 представлений масажер, загальний вигляд, подовжній розріз; - на фіг. 2 представлений масажер, вигляд зверху. Масажер, що заявляється, містить сферичні робочі головки 1, розміщені на кінцях довгастих масажних елементів 2, кожен з яких зігнутий у бік робочої поверхні. Діаметр робочих головок 1 відповідає товщині масажних елементів 2 і зазвичай лежить в діапазоні від 3 до 5 см. Протилежні кінці масажних елементів 2 сполучені між собою в центральній частині і розташовані симетрично відносно вертикальної і горизонтальної осей. Масажер додатково містить утримувач 3, який виконаний у вигляді великої круглої ручки, встановленої в центральній частині над робочою поверхнею на порожнистій циліндричній шийці 4. Усі елементи масажера виготовлені з гранульованого полістиролу суспензійного, в який, перед поданням його в екструдер в процесі виготовлення, додають воду у кількості 50 г на 25 кг початкової сировини. Така конструкція дозволяє формувати робочі поверхні різної площі, які забезпечують різні по площі і інтенсивності масажні режими. Масажер виготовляється методом екструзійно-видувного формування з гранульованого полістиролу суспензійного, питома міцність при розтягуванні якого має бути не менше 450 2 кг/см . Верхня межа робочих температур екструзії складає 65-75 град. В процесі виробництва в гранульований полістирол суспензійний перед поданням його в екструдер додають воду у кількості 50 г на 25 кг початкової сировини при насипній щільності 3 гранул 500-600 кг/м . Розмір гранул при завантаженні в екструдер складає 2-6 мм. 1 UA 74529 U 5 10 Додавання води в полістирол сприяє утворюванню усередині масажера в процесі формування численних кулястих порожнин, що при збереженні заданої міцності дозволяє зменшити витрату матеріалу на виготовлення одиниці продукції. Заданий режим забезпечує отримання виробів з ефектним естетичним виглядом, з гладкою поверхнею, без здуття, раковин і сколів і сприяє підвищенню купівельної здатності. Корисна модель, що заявляється, зручна, легка і надійна у використанні і може знайти широке застосування в умовах медичних і спортивних установ, а так само в домашніх умовах. Конструкція масажера, що заявляється, проста у виготовленні і може бути серійно виготовлена в умовах сучасного промислового виробництва на стандартному устаткуванні, з використанням стандартних вузлів і комплектуючих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Масажер, що містить сферичні робочі головки, розміщені на кінцях довгастих масажних елементів, які зігнуті у бік робочої поверхні, сполучені між собою протилежними кінцями і розташовані симетрично відносно вертикальної і горизонтальної осей, який відрізняється тим, що він додатково містить утримувач, виконаний у вигляді круглої ручки, встановленої над робочою поверхнею, при цьому усі елементи масажера виготовлені з гранульованого полістиролу суспензійного. 2. Масажер за п. 1, який відрізняється тим, що в гранульований полістирол суспензійний перед поданням його в екструдер додають воду у кількості 50 г на 25 кг початкової сировини. 2 UA 74529 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
