Сошник для підґрунтово-розкидного висіву насіння

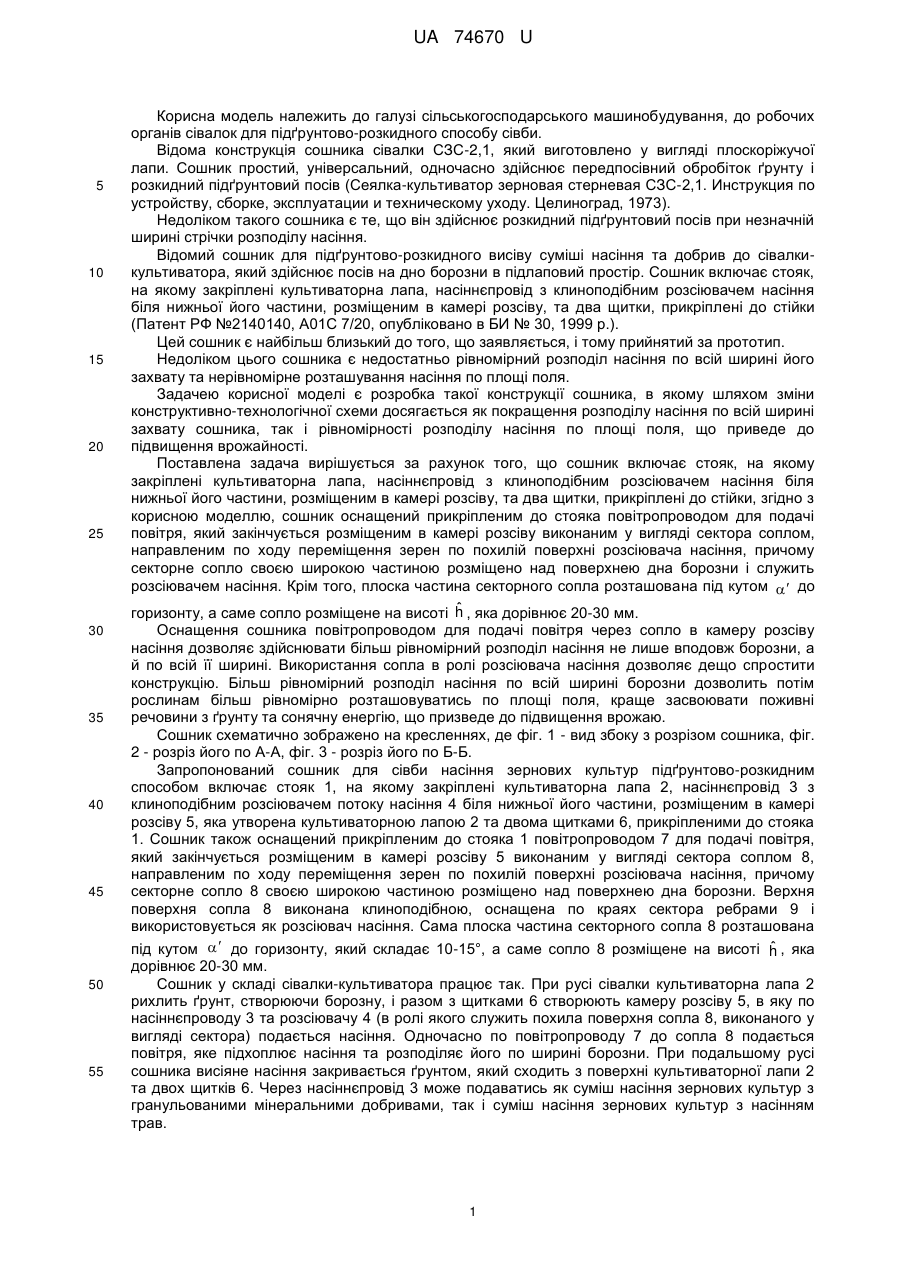

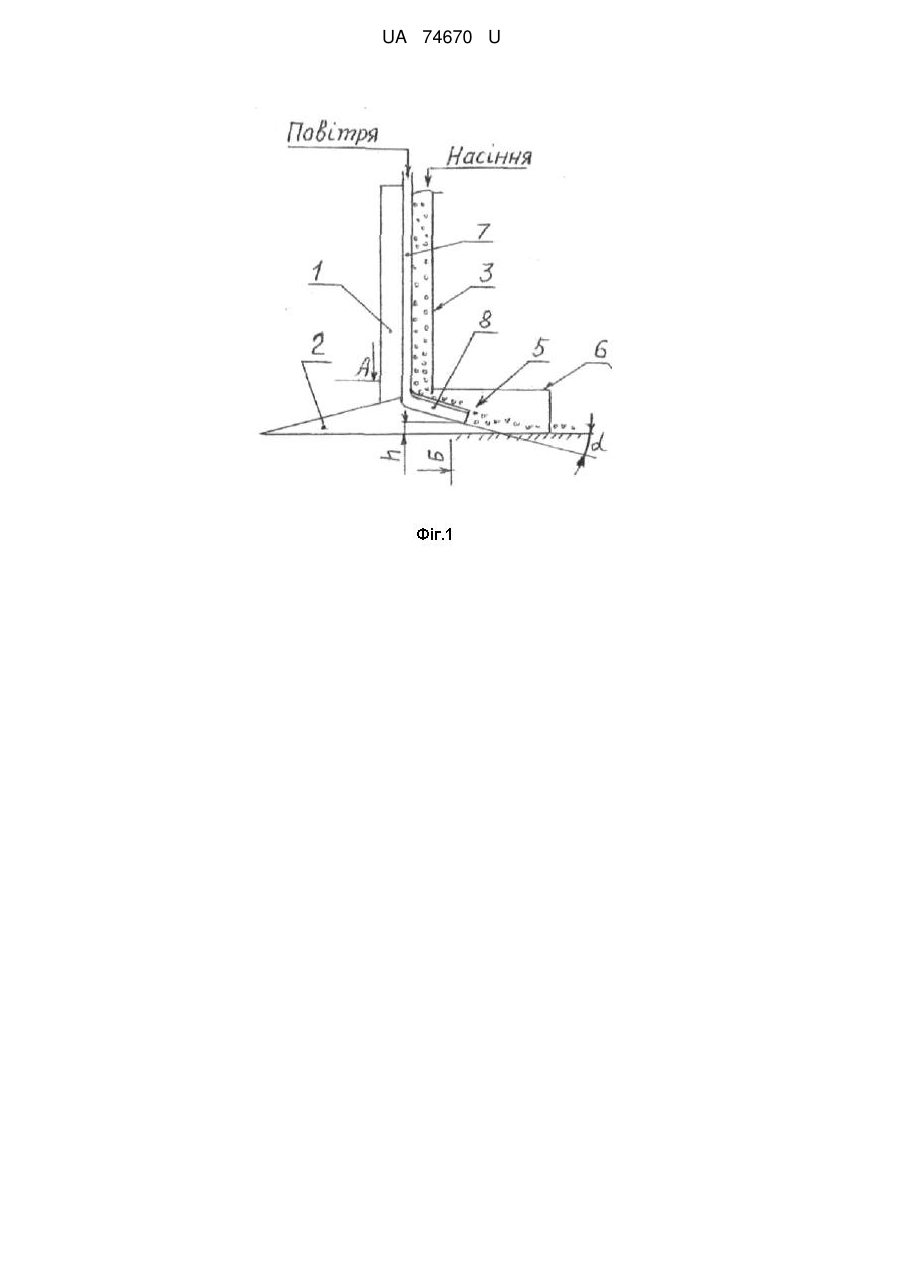

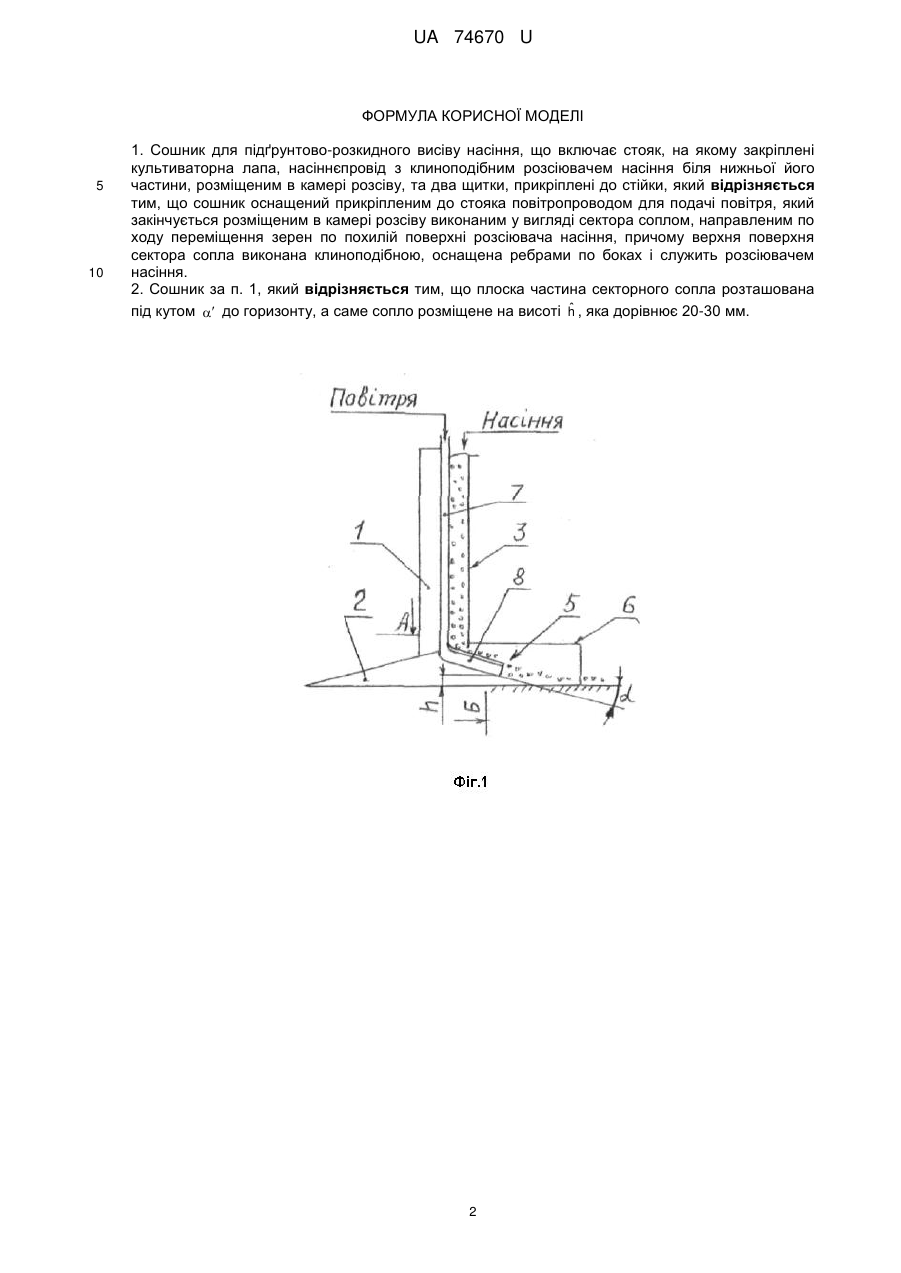

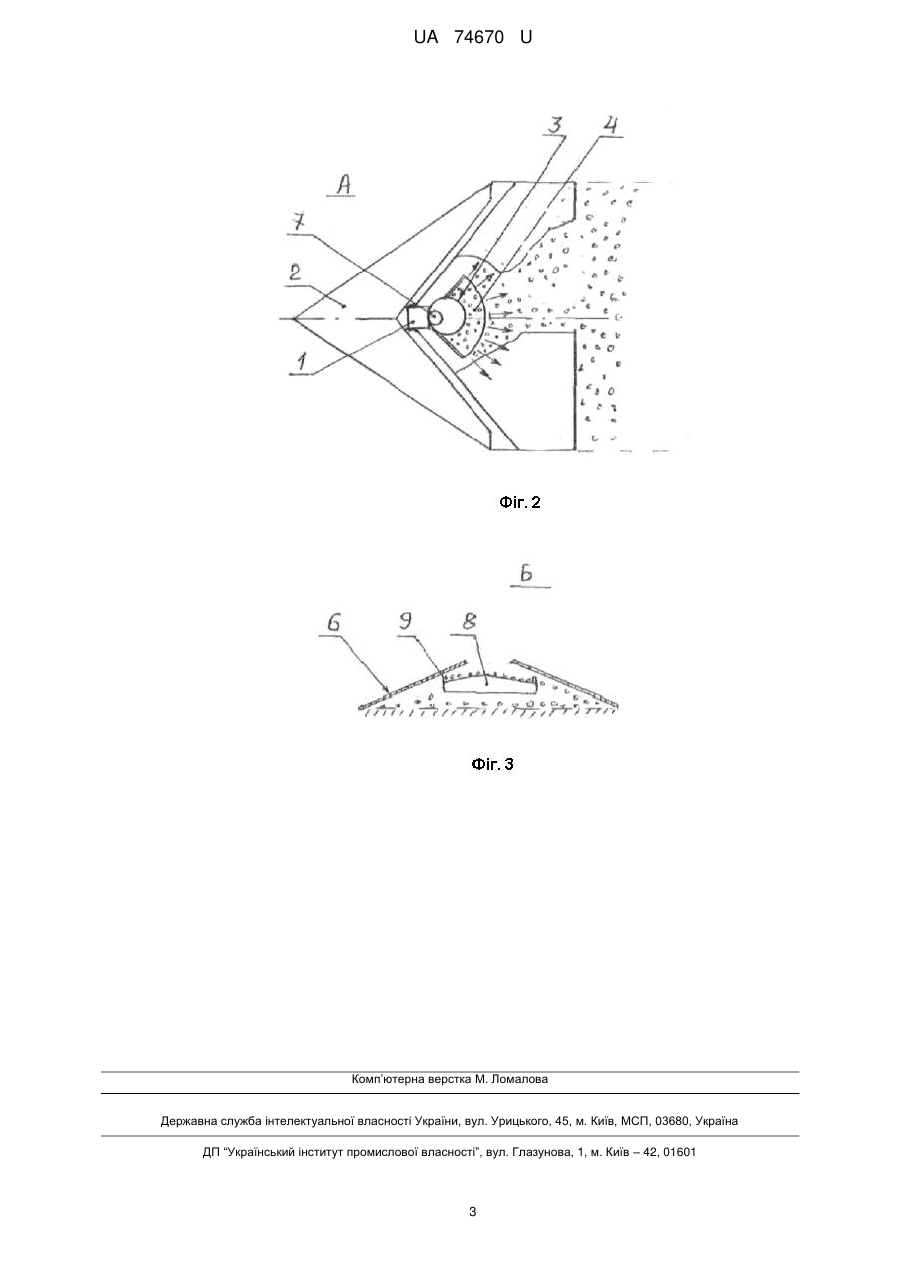

Реферат: UA 74670 U UA 74670 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, до робочих органів сівалок для підґрунтово-розкидного способу сівби. Відома конструкція сошника сівалки СЗС-2,1, який виготовлено у вигляді плоскоріжучої лапи. Сошник простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів (Сеялка-культиватор зерновая стерневая СЗС-2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. Целиноград, 1973). Недоліком такого сошника є те, що він здійснює розкидний підґрунтовий посів при незначній ширині стрічки розподілу насіння. Відомий сошник для підґрунтово-розкидного висіву суміші насіння та добрив до сівалкикультиватора, який здійснює посів на дно борозни в підлаповий простір. Сошник включає стояк, на якому закріплені культиваторна лапа, насіннєпровід з клиноподібним розсіювачем насіння біля нижньої його частини, розміщеним в камері розсіву, та два щитки, прикріплені до стійки (Патент РФ №2140140, А01С 7/20, опубліковано в БИ № 30, 1999 р.). Цей сошник є найбільш близький до того, що заявляється, і тому прийнятий за прототип. Недоліком цього сошника є недостатньо рівномірний розподіл насіння по всій ширині його захвату та нерівномірне розташування насіння по площі поля. Задачею корисної моделі є розробка такої конструкції сошника, в якому шляхом зміни конструктивно-технологічної схеми досягається як покращення розподілу насіння по всій ширині захвату сошника, так і рівномірності розподілу насіння по площі поля, що приведе до підвищення врожайності. Поставлена задача вирішується за рахунок того, що сошник включає стояк, на якому закріплені культиваторна лапа, насіннєпровід з клиноподібним розсіювачем насіння біля нижньої його частини, розміщеним в камері розсіву, та два щитки, прикріплені до стійки, згідно з корисною моделлю, сошник оснащений прикріпленим до стояка повітропроводом для подачі повітря, який закінчується розміщеним в камері розсіву виконаним у вигляді сектора соплом, направленим по ходу переміщення зерен по похилій поверхні розсіювача насіння, причому секторне сопло своєю широкою частиною розміщено над поверхнею дна борозни і служить розсіювачем насіння. Крім того, плоска частина секторного сопла розташована під кутом   до ˆ горизонту, а саме сопло розміщене на висоті h , яка дорівнює 20-30 мм. Оснащення сошника повітропроводом для подачі повітря через сопло в камеру розсіву насіння дозволяє здійснювати більш рівномірний розподіл насіння не лише вподовж борозни, а й по всій її ширині. Використання сопла в ролі розсіювача насіння дозволяє дещо спростити конструкцію. Більш рівномірний розподіл насіння по всій ширині борозни дозволить потім рослинам більш рівномірно розташовуватись по площі поля, краще засвоювати поживні речовини з ґрунту та сонячну енергію, що призведе до підвищення врожаю. Сошник схематично зображено на кресленнях, де фіг. 1 - вид збоку з розрізом сошника, фіг. 2 - розріз його по А-А, фіг. 3 - розріз його по Б-Б. Запропонований сошник для сівби насіння зернових культур підґрунтово-розкидним способом включає стояк 1, на якому закріплені культиваторна лапа 2, насіннєпровід 3 з клиноподібним розсіювачем потоку насіння 4 біля нижньої його частини, розміщеним в камері розсіву 5, яка утворена культиваторною лапою 2 та двома щитками 6, прикріпленими до стояка 1. Сошник також оснащений прикріпленим до стояка 1 повітропроводом 7 для подачі повітря, який закінчується розміщеним в камері розсіву 5 виконаним у вигляді сектора соплом 8, направленим по ходу переміщення зерен по похилій поверхні розсіювача насіння, причому секторне сопло 8 своєю широкою частиною розміщено над поверхнею дна борозни. Верхня поверхня сопла 8 виконана клиноподібною, оснащена по краях сектора ребрами 9 і використовується як розсіювач насіння. Сама плоска частина секторного сопла 8 розташована ˆ під кутом   до горизонту, який складає 10-15°, а саме сопло 8 розміщене на висоті h , яка дорівнює 20-30 мм. Сошник у складі сівалки-культиватора працює так. При русі сівалки культиваторна лапа 2 рихлить ґрунт, створюючи борозну, і разом з щитками 6 створюють камеру розсіву 5, в яку по насіннєпроводу 3 та розсіювачу 4 (в ролі якого служить похила поверхня сопла 8, виконаного у вигляді сектора) подається насіння. Одночасно по повітропроводу 7 до сопла 8 подається повітря, яке підхоплює насіння та розподіляє його по ширині борозни. При подальшому русі сошника висіяне насіння закривається ґрунтом, який сходить з поверхні культиваторної лапи 2 та двох щитків 6. Через насіннєпровід 3 може подаватись як суміш насіння зернових культур з гранульованими мінеральними добривами, так і суміш насіння зернових культур з насінням трав. 1 UA 74670 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Сошник для підґрунтово-розкидного висіву насіння, що включає стояк, на якому закріплені культиваторна лапа, насіннєпровід з клиноподібним розсіювачем насіння біля нижньої його частини, розміщеним в камері розсіву, та два щитки, прикріплені до стійки, який відрізняється тим, що сошник оснащений прикріпленим до стояка повітропроводом для подачі повітря, який закінчується розміщеним в камері розсіву виконаним у вигляді сектора соплом, направленим по ходу переміщення зерен по похилій поверхні розсіювача насіння, причому верхня поверхня сектора сопла виконана клиноподібною, оснащена ребрами по боках і служить розсіювачем насіння. 2. Сошник за п. 1, який відрізняється тим, що плоска частина секторного сопла розташована ˆ під кутом  до горизонту, а саме сопло розміщене на висоті h , яка дорівнює 20-30 мм. 2 UA 74670 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
