Сошник культиваторного типу для розкидного висіву насіння

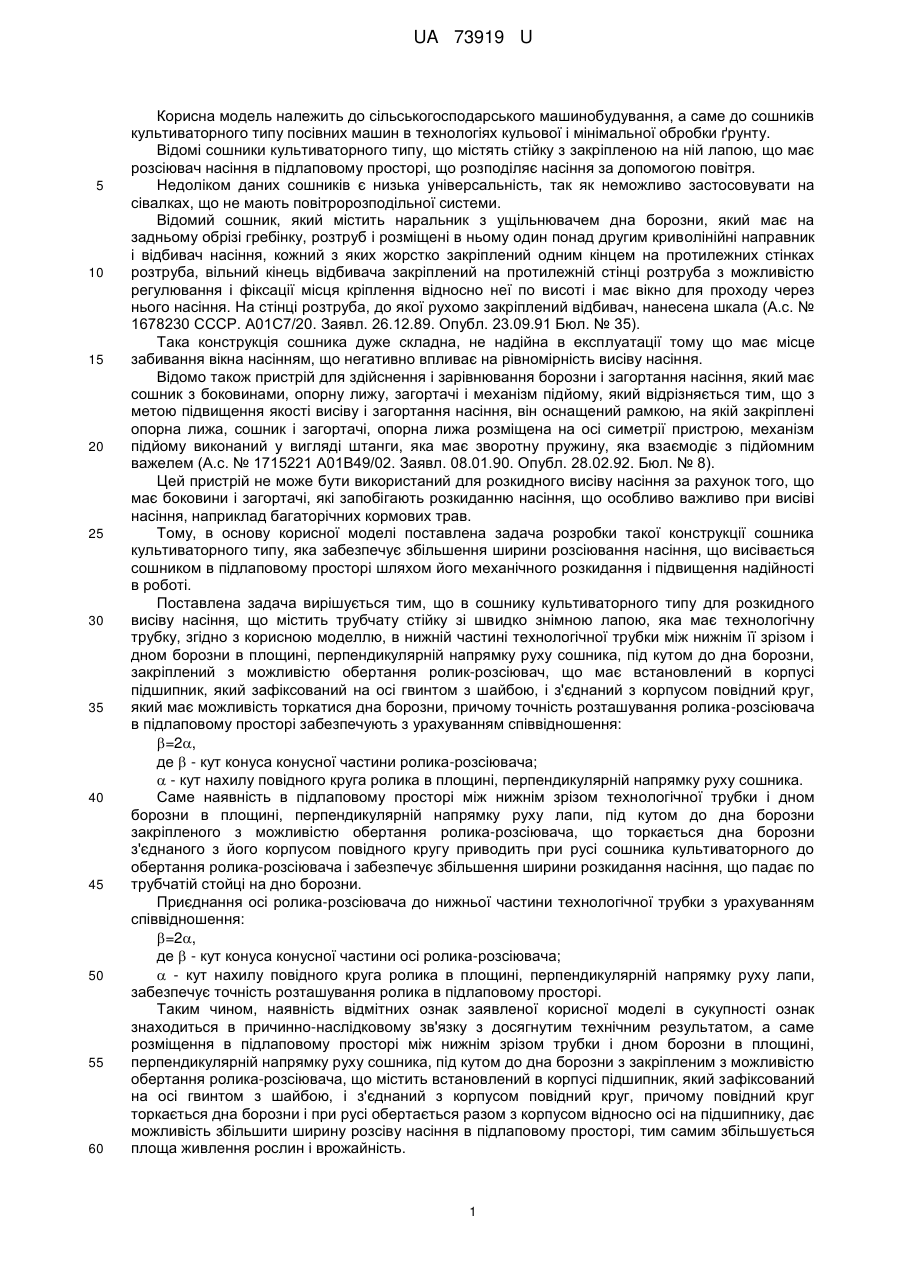

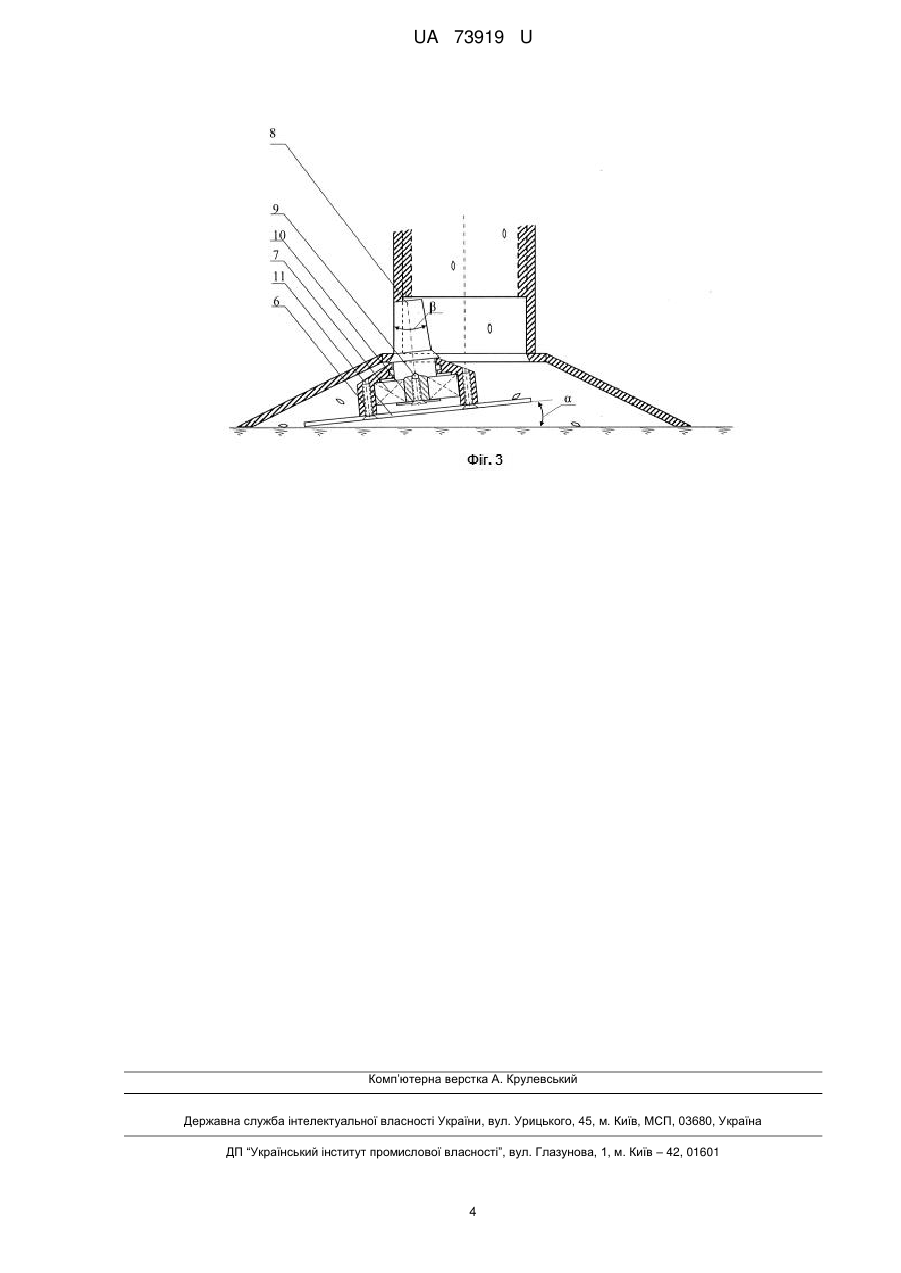

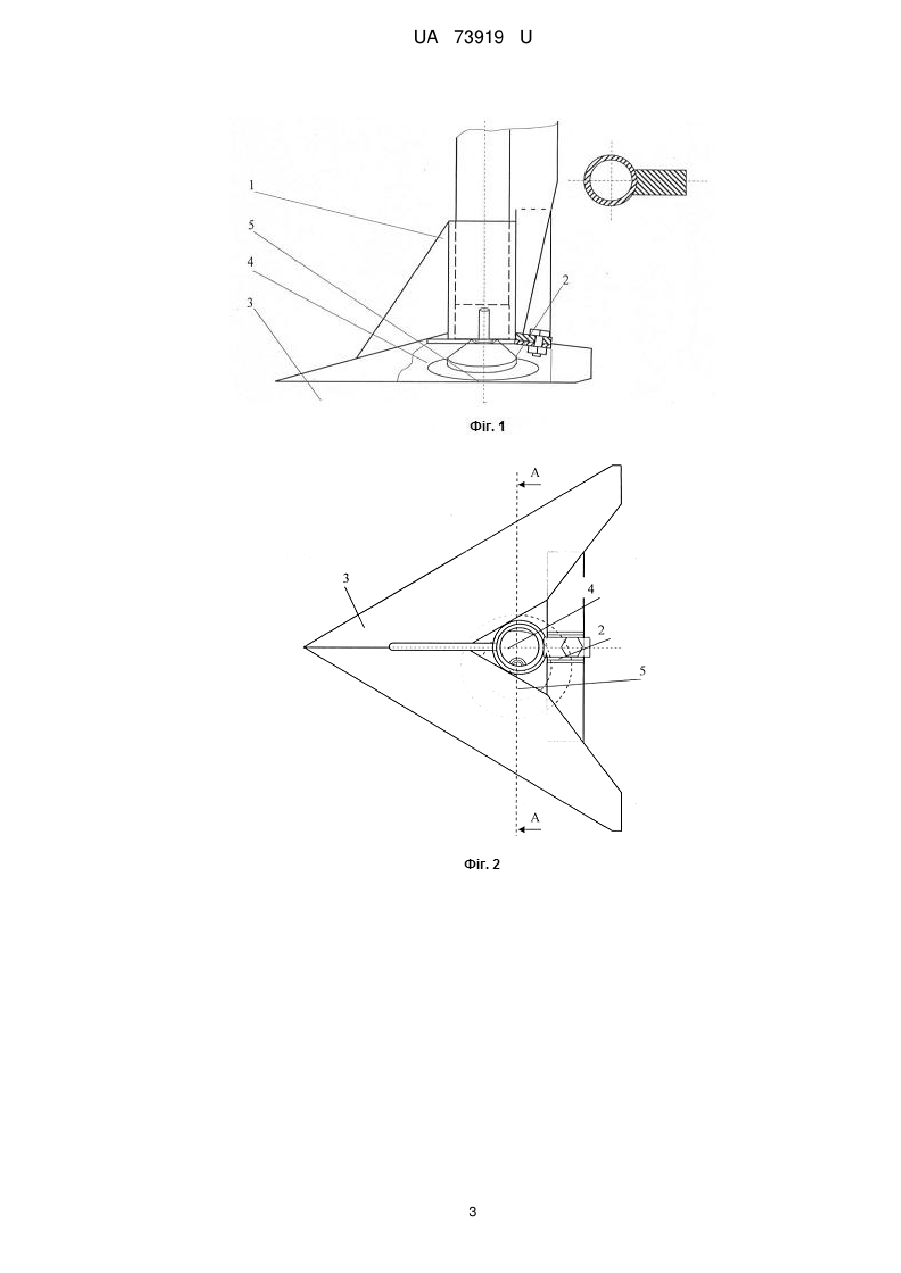

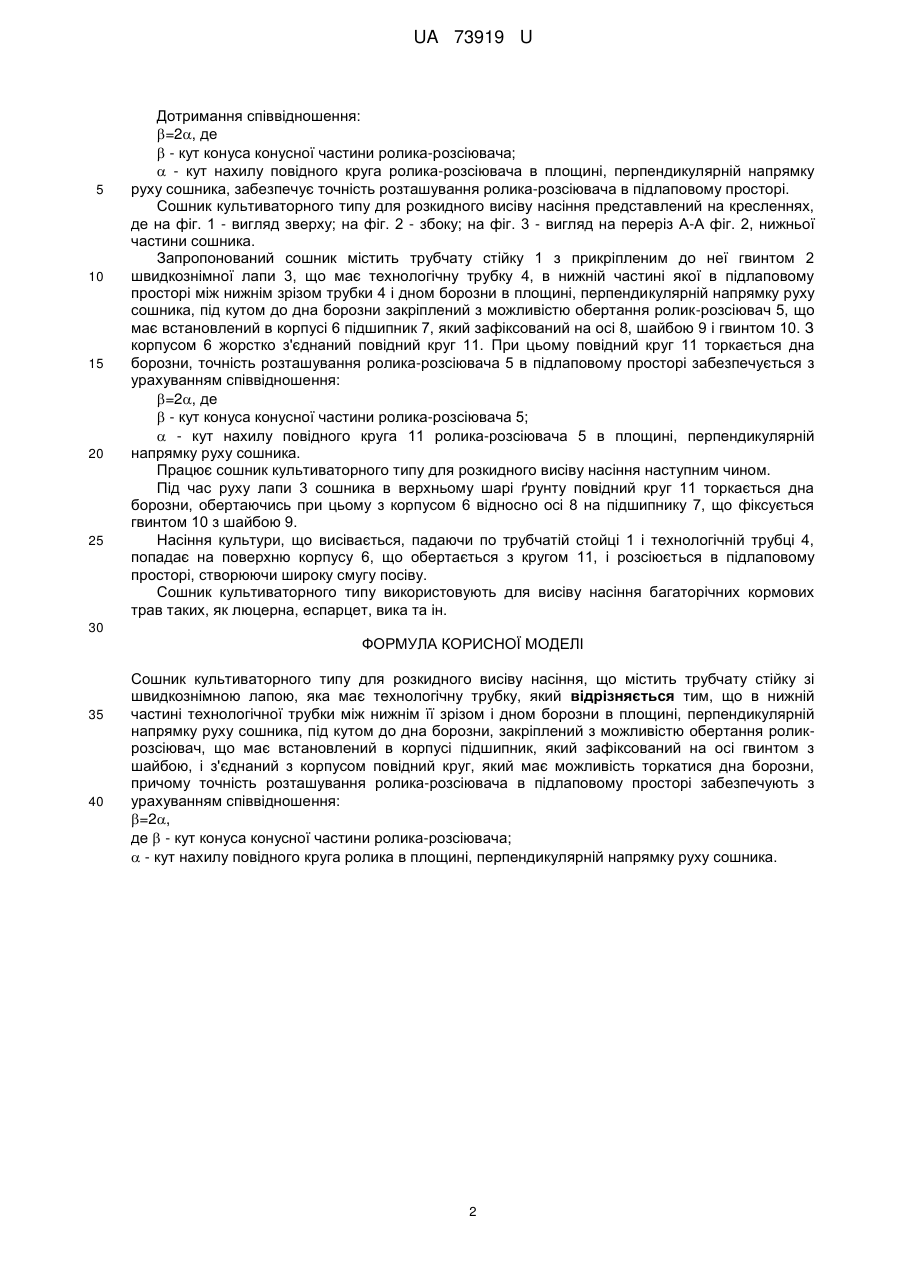

Реферат: Сошник культиваторного типу для розкидного висіву насіння містить трубчату стійку зі швидкознімною лапою, яка має технологічну трубку. В нижній частині технологічної трубки між нижнім її зрізом і дном борозни в площині, перпендикулярній напрямку руху сошника, під кутом до дна борозни, закріплений з можливістю обертання ролик-розсіювач, що має встановлений в корпусі підшипник, який зафіксований на осі гвинтом з шайбою. З'єднаний з корпусом повідний круг має можливість торкатися дна борозни. Точність розташування ролика-розсіювача в підлаповому просторі забезпечують з урахуванням співвідношення кута конуса конусної частини ролика-розсіювача до кута нахилу повідного круга ролика в площині, перпендикулярній напрямку руху сошника. UA 73919 U (54) СОШНИК КУЛЬТИВАТОРНОГО ТИПУ ДЛЯ РОЗКИДНОГО ВИСІВУ НАСІННЯ UA 73919 U UA 73919 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до сошників культиваторного типу посівних машин в технологіях кульової і мінімальної обробки ґрунту. Відомі сошники культиваторного типу, що містять стійку з закріпленою на ній лапою, що має розсіювач насіння в підлаповому просторі, що розподіляє насіння за допомогою повітря. Недоліком даних сошників є низька універсальність, так як неможливо застосовувати на сівалках, що не мають повітророзподільної системи. Відомий сошник, який містить наральник з ущільнювачем дна борозни, який має на задньому обрізі гребінку, розтруб і розміщені в ньому один понад другим криволінійні направник і відбивач насіння, кожний з яких жорстко закріплений одним кінцем на протилежних стінках розтруба, вільний кінець відбивача закріплений на протилежній стінці розтруба з можливістю регулювання і фіксації місця кріплення відносно неї по висоті і має вікно для проходу через нього насіння. На стінці розтруба, до якої рухомо закріплений відбивач, нанесена шкала (А.с. № 1678230 СССР. А01С7/20. Заявл. 26.12.89. Опубл. 23.09.91 Бюл. № 35). Така конструкція сошника дуже складна, не надійна в експлуатації тому що має місце забивання вікна насінням, що негативно впливає на рівномірність висіву насіння. Відомо також пристрій для здійснення і зарівнювання борозни і загортання насіння, який має сошник з боковинами, опорну лижу, загортачі і механізм підйому, який відрізняється тим, що з метою підвищення якості висіву і загортання насіння, він оснащений рамкою, на якій закріплені опорна лижа, сошник і загортачі, опорна лижа розміщена на осі симетрії пристрою, механізм підйому виконаний у вигляді штанги, яка має зворотну пружину, яка взаємодіє з підйомним важелем (А.с. № 1715221 А01В49/02. Заявл. 08.01.90. Опубл. 28.02.92. Бюл. № 8). Цей пристрій не може бути використаний для розкидного висіву насіння за рахунок того, що має боковини і загортачі, які запобігають розкиданню насіння, що особливо важливо при висіві насіння, наприклад багаторічних кормових трав. Тому, в основу корисної моделі поставлена задача розробки такої конструкції сошника культиваторного типу, яка забезпечує збільшення ширини розсіювання насіння, що висівається сошником в підлаповому просторі шляхом його механічного розкидання і підвищення надійності в роботі. Поставлена задача вирішується тим, що в сошнику культиваторного типу для розкидного висіву насіння, що містить трубчату стійку зі швидко знімною лапою, яка має технологічну трубку, згідно з корисною моделлю, в нижній частині технологічної трубки між нижнім її зрізом і дном борозни в площині, перпендикулярній напрямку руху сошника, під кутом до дна борозни, закріплений з можливістю обертання ролик-розсіювач, що має встановлений в корпусі підшипник, який зафіксований на осі гвинтом з шайбою, і з'єднаний з корпусом повідний круг, який має можливість торкатися дна борозни, причому точність розташування ролика-розсіювача в підлаповому просторі забезпечують з урахуванням співвідношення: =2, де  - кут конуса конусної частини ролика-розсіювача;  - кут нахилу повідного круга ролика в площині, перпендикулярній напрямку руху сошника. Саме наявність в підлаповому просторі між нижнім зрізом технологічної трубки і дном борозни в площині, перпендикулярній напрямку руху лапи, під кутом до дна борозни закріпленого з можливістю обертання ролика-розсіювача, що торкається дна борозни з'єднаного з його корпусом повідного кругу приводить при русі сошника культиваторного до обертання ролика-розсіювача і забезпечує збільшення ширини розкидання насіння, що падає по трубчатій стойці на дно борозни. Приєднання осі ролика-розсіювача до нижньої частини технологічної трубки з урахуванням співвідношення: =2, де  - кут конуса конусної частини осі ролика-розсіювача;  - кут нахилу повідного круга ролика в площині, перпендикулярній напрямку руху лапи, забезпечує точність розташування ролика в підлаповому просторі. Таким чином, наявність відмітних ознак заявленої корисної моделі в сукупності ознак знаходиться в причинно-наслідковому зв'язку з досягнутим технічним результатом, а саме розміщення в підлаповому просторі між нижнім зрізом трубки і дном борозни в площині, перпендикулярній напрямку руху сошника, під кутом до дна борозни з закріпленим з можливістю обертання ролика-розсіювача, що містить встановлений в корпусі підшипник, який зафіксований на осі гвинтом з шайбою, і з'єднаний з корпусом повідний круг, причому повідний круг торкається дна борозни і при русі обертається разом з корпусом відносно осі на підшипнику, дає можливість збільшити ширину розсіву насіння в підлаповому просторі, тим самим збільшується площа живлення рослин і врожайність. 1 UA 73919 U 5 10 15 20 25 Дотримання співвідношення: =2, де  - кут конуса конусної частини ролика-розсіювача;  - кут нахилу повідного круга ролика-розсіювача в площині, перпендикулярній напрямку руху сошника, забезпечує точність розташування ролика-розсіювача в підлаповому просторі. Сошник культиваторного типу для розкидного висіву насіння представлений на кресленнях, де на фіг. 1 - вигляд зверху; на фіг. 2 - збоку; на фіг. 3 - вигляд на переріз А-А фіг. 2, нижньої частини сошника. Запропонований сошник містить трубчату стійку 1 з прикріпленим до неї гвинтом 2 швидкознімної лапи 3, що має технологічну трубку 4, в нижній частині якої в підлаповому просторі між нижнім зрізом трубки 4 і дном борозни в площині, перпендикулярній напрямку руху сошника, під кутом до дна борозни закріплений з можливістю обертання ролик-розсіювач 5, що має встановлений в корпусі 6 підшипник 7, який зафіксований на осі 8, шайбою 9 і гвинтом 10. З корпусом 6 жорстко з'єднаний повідний круг 11. При цьому повідний круг 11 торкається дна борозни, точність розташування ролика-розсіювача 5 в підлаповому просторі забезпечується з урахуванням співвідношення: =2, де  - кут конуса конусної частини ролика-розсіювача 5;  - кут нахилу повідного круга 11 ролика-розсіювача 5 в площині, перпендикулярній напрямку руху сошника. Працює сошник культиваторного типу для розкидного висіву насіння наступним чином. Під час руху лапи 3 сошника в верхньому шарі ґрунту повідний круг 11 торкається дна борозни, обертаючись при цьому з корпусом 6 відносно осі 8 на підшипнику 7, що фіксується гвинтом 10 з шайбою 9. Насіння культури, що висівається, падаючи по трубчатій стойці 1 і технологічній трубці 4, попадає на поверхню корпусу 6, що обертається з кругом 11, і розсіюється в підлаповому просторі, створюючи широку смугу посіву. Сошник культиваторного типу використовують для висіву насіння багаторічних кормових трав таких, як люцерна, еспарцет, вика та ін. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Сошник культиваторного типу для розкидного висіву насіння, що містить трубчату стійку зі швидкознімною лапою, яка має технологічну трубку, який відрізняється тим, що в нижній частині технологічної трубки між нижнім її зрізом і дном борозни в площині, перпендикулярній напрямку руху сошника, під кутом до дна борозни, закріплений з можливістю обертання роликрозсіювач, що має встановлений в корпусі підшипник, який зафіксований на осі гвинтом з шайбою, і з'єднаний з корпусом повідний круг, який має можливість торкатися дна борозни, причому точність розташування ролика-розсіювача в підлаповому просторі забезпечують з урахуванням співвідношення: =2, де  - кут конуса конусної частини ролика-розсіювача;  - кут нахилу повідного круга ролика в площині, перпендикулярній напрямку руху сошника. 2 UA 73919 U 3 UA 73919 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
