Багатомісна упаковка для харчових продуктів

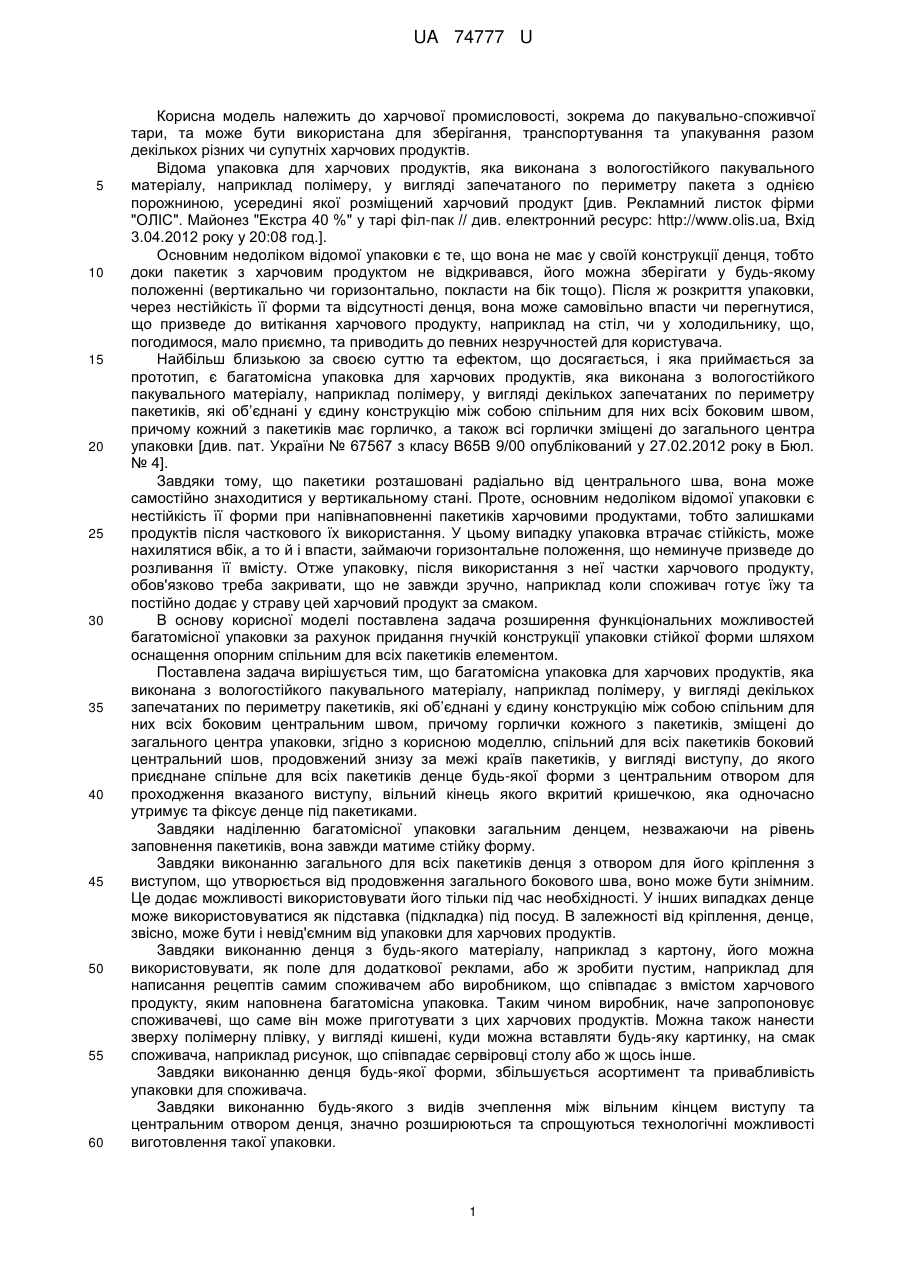

Реферат: UA 74777 U UA 74777 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості, зокрема до пакувально-споживчої тари, та може бути використана для зберігання, транспортування та упакування разом декількох різних чи супутніх харчових продуктів. Відома упаковка для харчових продуктів, яка виконана з вологостійкого пакувального матеріалу, наприклад полімеру, у вигляді запечатаного по периметру пакета з однією порожниною, усередині якої розміщений харчовий продукт [див. Рекламний листок фірми "ОЛІС". Майонез "Екстра 40 %" у тарі філ-пак // див. електронний ресурс: http://www.olis.ua, Вхід 3.04.2012 року у 20:08 год.]. Основним недоліком відомої упаковки є те, що вона не має у своїй конструкції денця, тобто доки пакетик з харчовим продуктом не відкривався, його можна зберігати у будь-якому положенні (вертикально чи горизонтально, покласти на бік тощо). Після ж розкриття упаковки, через нестійкість її форми та відсутності денця, вона може самовільно впасти чи перегнутися, що призведе до витікання харчового продукту, наприклад на стіл, чи у холодильнику, що, погодимося, мало приємно, та приводить до певних незручностей для користувача. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за прототип, є багатомісна упаковка для харчових продуктів, яка виконана з вологостійкого пакувального матеріалу, наприклад полімеру, у вигляді декількох запечатаних по периметру пакетиків, які об’єднані у єдину конструкцію між собою спільним для них всіх боковим швом, причому кожний з пакетиків має горличко, а також всі горлички зміщені до загального центра упаковки [див. пат. України № 67567 з класу В65В 9/00 опублікований у 27.02.2012 року в Бюл. № 4]. Завдяки тому, що пакетики розташовані радіально від центрального шва, вона може самостійно знаходитися у вертикальному стані. Проте, основним недоліком відомої упаковки є нестійкість її форми при напівнаповненні пакетиків харчовими продуктами, тобто залишками продуктів після часткового їх використання. У цьому випадку упаковка втрачає стійкість, може нахилятися вбік, а то й і впасти, займаючи горизонтальне положення, що неминуче призведе до розливання її вмісту. Отже упаковку, після використання з неї частки харчового продукту, обов'язково треба закривати, що не завжди зручно, наприклад коли споживач готує їжу та постійно додає у страву цей харчовий продукт за смаком. В основу корисної моделі поставлена задача розширення функціональних можливостей багатомісної упаковки за рахунок придання гнучкій конструкції упаковки стійкої форми шляхом оснащення опорним спільним для всіх пакетиків елементом. Поставлена задача вирішується тим, що багатомісна упаковка для харчових продуктів, яка виконана з вологостійкого пакувального матеріалу, наприклад полімеру, у вигляді декількох запечатаних по периметру пакетиків, які об’єднані у єдину конструкцію між собою спільним для них всіх боковим центральним швом, причому горлички кожного з пакетиків, зміщені до загального центра упаковки, згідно з корисною моделлю, спільний для всіх пакетиків боковий центральний шов, продовжений знизу за межі країв пакетиків, у вигляді виступу, до якого приєднане спільне для всіх пакетиків денце будь-якої форми з центральним отвором для проходження вказаного виступу, вільний кінець якого вкритий кришечкою, яка одночасно утримує та фіксує денце під пакетиками. Завдяки наділенню багатомісної упаковки загальним денцем, незважаючи на рівень заповнення пакетиків, вона завжди матиме стійку форму. Завдяки виконанню загального для всіх пакетиків денця з отвором для його кріплення з виступом, що утворюється від продовження загального бокового шва, воно може бути знімним. Це додає можливості використовувати його тільки під час необхідності. У інших випадках денце може використовуватися як підставка (підкладка) під посуд. В залежності від кріплення, денце, звісно, може бути і невід'ємним від упаковки для харчових продуктів. Завдяки виконанню денця з будь-якого матеріалу, наприклад з картону, його можна використовувати, як поле для додаткової реклами, або ж зробити пустим, наприклад для написання рецептів самим споживачем або виробником, що співпадає з вмістом харчового продукту, яким наповнена багатомісна упаковка. Таким чином виробник, наче запропоновує споживачеві, що саме він може приготувати з цих харчових продуктів. Можна також нанести зверху полімерну плівку, у вигляді кишені, куди можна вставляти будь-яку картинку, на смак споживача, наприклад рисунок, що співпадає сервіровці столу або ж щось інше. Завдяки виконанню денця будь-якої форми, збільшується асортимент та привабливість упаковки для споживача. Завдяки виконанню будь-якого з видів зчеплення між вільним кінцем виступу та центральним отвором денця, значно розширюються та спрощуються технологічні можливості виготовлення такої упаковки. 1 UA 74777 U 5 10 15 20 25 30 35 40 45 50 55 Таким чином, уся сукупність суттєвих ознак запропонованого рішення, стосовно конструктивних вдосконалень відомої багатомісної упаковки, забезпечує досягнення певного технічного результату, вказаного у постановці задачі. Подальша суть запропонованої корисної моделі пояснюється кресленням, на якому зображений загальний вигляд запропонованої багатомісної упаковки для харчових продуктів. Запропонована багатомісна упаковка для харчових продуктів виконана з вологостійкого пакувального матеріалу, наприклад полімеру, у вигляді декілька запечатаних по периметру пакетиків 1, які об’єднані у єдину конструкцію між собою спільним для них всіх боковим центральним швом 2, причому горлички 3 кожного з пакетиків, зміщені до загального центра упаковки. При цьому спільний для всіх пакетиків боковий центральний шов 2, продовжений знизу за межі країв пакетиків 1, у вигляді виступу 4, до якого приєднане спільне для всіх пакетиків денце 5 будь-якої форми з центральним отвором для проходження вказаного виступу 4, вільний кінець якого вкритий кришечкою 6 (кнопкою), яка одночасно утримує та фіксує денце 5 під пакетиками 1. Користуються запропонованою багатомісною упаковкою для харчових продуктів в такий спосіб. Для того, щоб скористатися харчовими продуктами, що знаходяться у багатомісній упаковці, беруться за її один чи разом за всі пакетики 1, які розгортають у один бік відносно бокового центрального шва 2 та спрямовують горлички 3 на харчову основу, на яку передбачається нанести харчові продукти з упаковки чи додати їх до страви, та таким чином, стискаючи пакетики 1, вичавлюють харчові продукти через горлички 3. Після використання упаковки за призначенням, її ставлять на денце 5, що утримує рівновагу пакетиків 1, які частково або повністю наповнені харчовими продуктами. Запропоновану багатомісну упаковку виготовляють будь-яким відомим способом, наприклад шляхом термозварювання по периметру пакетиків, з будь-якого пакувального матеріалу, допущеного до контакту з харчовими продуктами, який відповідає специфічним умовам зберігання та вживання поміщених в неї харчових продуктів. Як термопластичний матеріал для виготовлення запропонованої багатомісної упаковки можуть бути використані як алюмінієва фольга з покриттям, так і полімерні плівки, наприклад з поліаміду, як прозорі, так і з додаванням пігментів та спеціальних домішок, наприклад поліетилену, з нанесеними на поверхні кольоровими малюнками, етикетками. Таким чином, багатомісна упаковка, що заявляється, дозволяє при оптимальному співвідношенні її геометричних розмірів і виборі термопластичного матеріалу одержати зручний виріб для декількох харчових продуктів, з мінімальними питомими матеріальними витратами, що значно знижує собівартість харчових продуктів, що в ній зберігаються. Заявлене технічне рішення перевірене на практиці. Запропонована багатомісна упаковка для харчових продуктів не містить у своїй конструкції жодних елементів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі виготовлення гнучкої тари для харчових продуктів. Для виготовлення запропонованої упаковки використовується стандартне устаткування, як вітчизняне, так і закордонне, а також матеріали, які випускаються згідно з існуючими ГОСТами, ТУ та ДСТУ на таку продукцію, що підтверджує придатність пропозиції для промислового застосування. Багатомісна упаковка має технічні, споживчі та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних багатомісних упаковок для зберігання окремо декілька харчових продуктів із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна". Відрізняється запропонована багатомісна упаковка для харчових продуктів тим, що вона має приєднане до упаковки спільне для всіх пакетиків денце. Вказані відмінності, у сукупності, дозволяють розширити функціональні властивості такої упаковки, завдяки приданню стійкості їїгнучкій формі. Жодна з відомих багатопорожнинних упаковок для харчових продуктів не може володіти вказаними відмінностями та перевагами, оскільки в їх конструкціях не передбачено наявності спільного для всіх пакетиків знімного денця. До технічних переваг запропонованого рішення, у порівнянні з прототипом, можна віднести: - розширення функціональних властивостей завдяки оснащення упаковки спільним знімним денцем; - розширення області використання - денце багатомісної упаковки може використовуватися, як підставка під посуд, як місце для додаткової реклами, чи як вільне поле для написання рецептів. 2 UA 74777 U Соціально-споживчі переваги запропонованого технічного рішення, у порівнянні з прототипом, полягають у підвищенні зручності користування упаковкою, завдяки наявності спільного для всіх пакетиків денця. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Багатомісна упаковка для харчових продуктів, яка виконана з вологостійкого пакувального матеріалу, наприклад полімеру, у вигляді декількох запечатаних по периметру пакетиків, які об’єднані у єдину конструкцію між собою спільним для них всіх боковим центральним швом, причому горлички кожного з пакетиків, зміщені до загального центра упаковки, яка відрізняється тим, що спільний для всіх пакетиків боковий центральний шов продовжений знизу за межі країв пакетиків, у вигляді виступу, до якого приєднане спільне для всіх пакетиків денце будь-якої форми з центральним отвором для проходження вказаного виступу, вільний кінець якого вкритий кришечкою, яка одночасно утримує та фіксує денце під пакетиками. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
