Матриця гранулятора

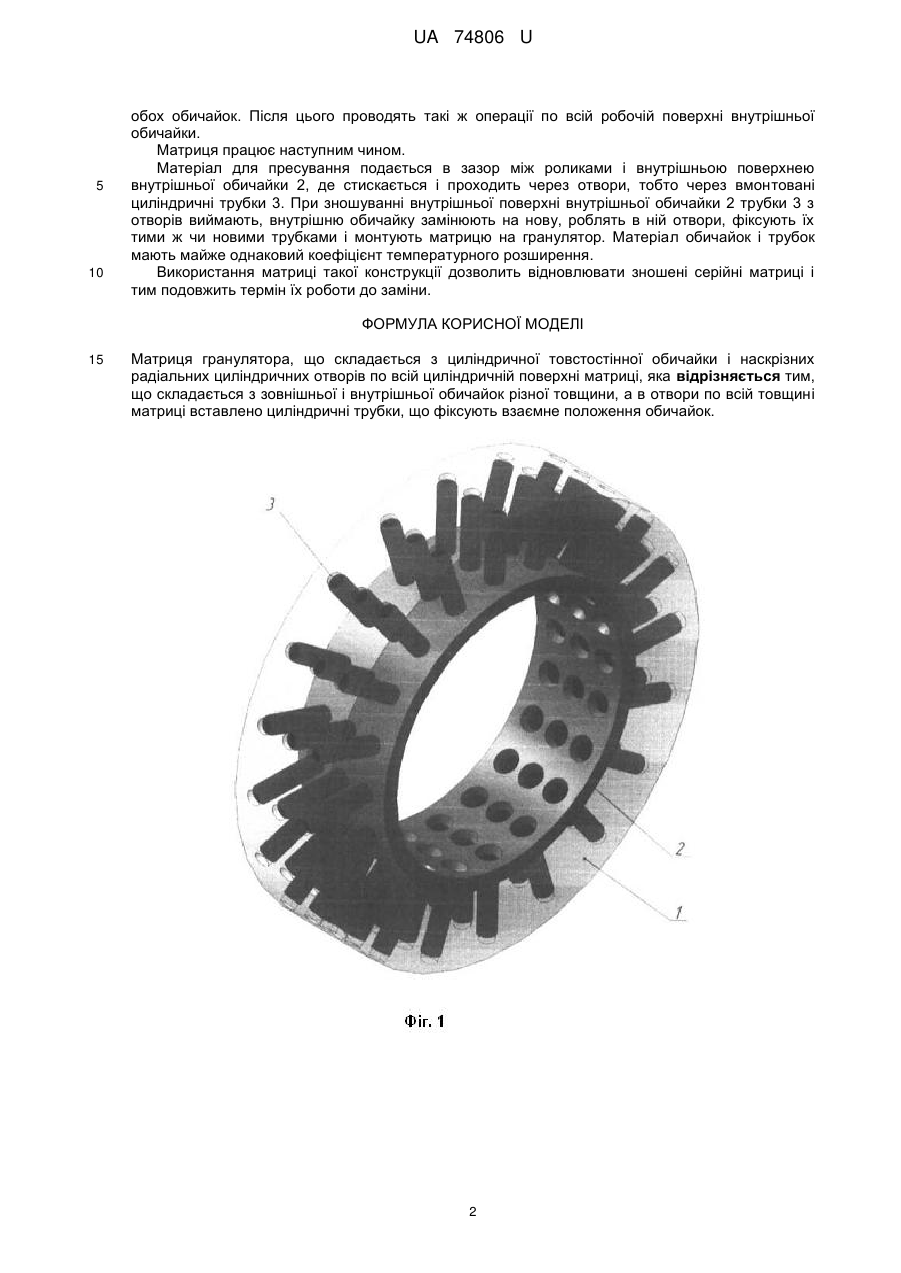

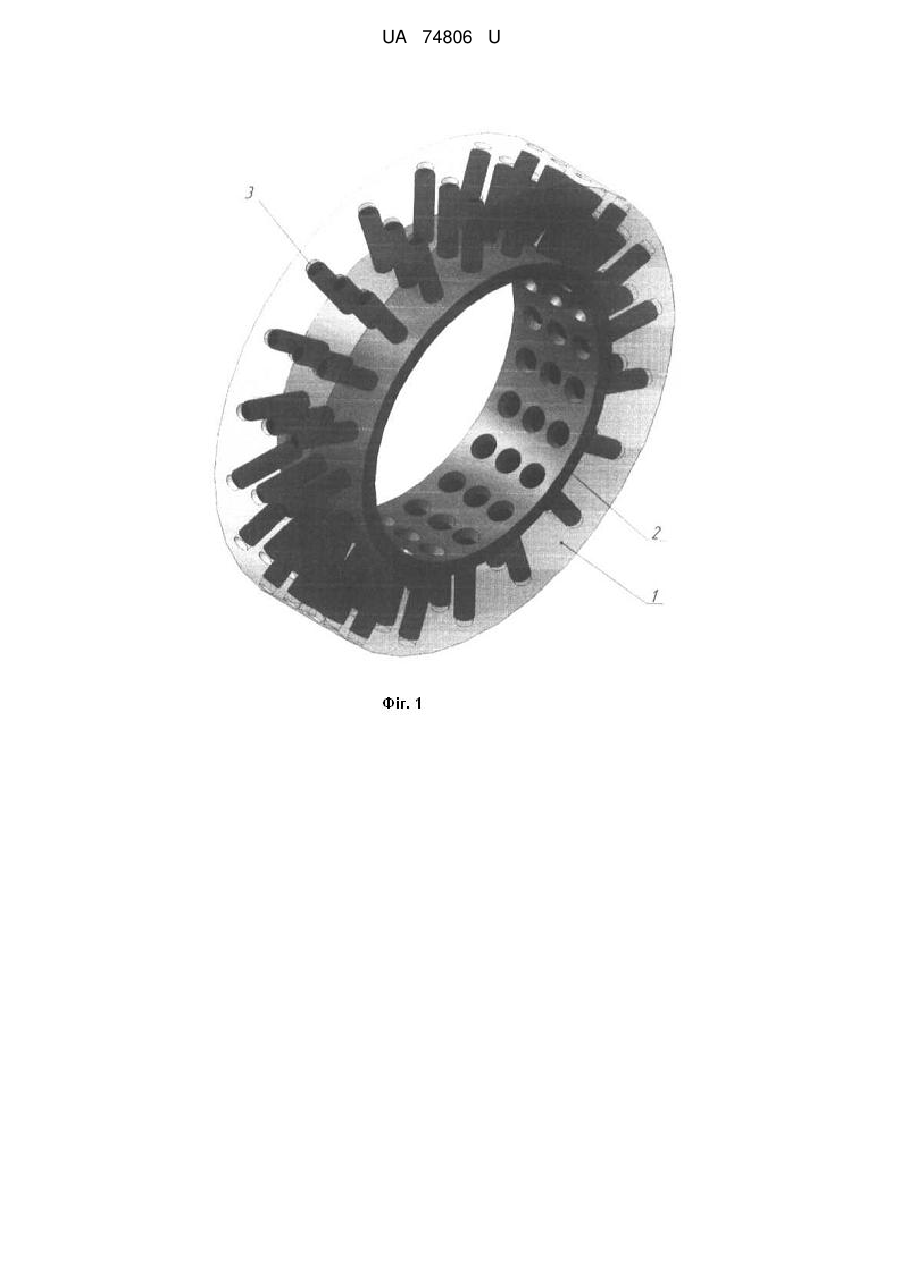

Реферат: UA 74806 U UA 74806 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудівної промисловості в частині розробки і виготовлення пресів-грануляторів для пресування комбікормів та інших матеріалів. Відома матриця для прес-гранулятора в складі корпусу, що включає кільця, зібрані в пакет, рейки, що кріплять кільця з отворами матриці, що утворюються між пазами, утвореними на боковій поверхні кілець, і рейками, встановленими в пазах кілець. (Патент Російської Федерації 5 на винахід № 2019417 МПК В30В11/20 опубл. 15.09.94, бюл. № 17). Недоліком даної збірної матриці є складність конструкції і недостатня жорсткість для того, щоб витримати великі механічні навантаження при пресуванні. Пакети кілець і рейки утримуються на торцях за допомогою двох фланців, упорних кілець і болтового з'єднання, що складно у виготовленні і недостатньо по міцності. Для надійної роботи прес-гранулятора необхідна більш жорстка (монолітна) конструкція, яка використовується в прес-грануляторах типа ДГ-1, Б6-ДГВ у вигляді циліндра з радіальними отворами (Я.М. Жислин. Оборудование для производства комбикормов, обогатительных смесей и премиксов. - М.: Колос, 1981. - С. 200, 212-213). Недолік таких матриць - малий термін роботи до заміни. В матриці зношується внутрішня поверхня, причому нерівномірно, що зменшує площу контакту між матрицею і роликами. Для відновлення контакту по всій робочій поверхні цих деталей матриці і ролики треба міняти одночасно, незважаючи на різний термін їх наробітку на відмову. При заміні матриці при незначному зношенні по масі не використовується її запас по міцності. Через абразивні властивості пресуючого матеріалу, через випадкові металеві включення в матеріал, а також нерівномірне розподілення матеріалу по ширині матриці зношення внутрішньої поверхні матриці, зенкованої частини філь'єр (отворів для матеріалу) нерівномірне, від чого зменшується площа контакту матриці і роликів, зменшується продуктивність пресування. Нерівномірно по довжині і діаметру зношуються циліндричні отвори для матеріалу. В основу корисної моделі поставлена задача здійснення такої конструкції матриці, при якій найбільш зношувані елементи матриці (внутрішня поверхня і отвори для матеріалу) були змінними, що зменшить витрати на нові матриці за рахунок відновлення зношених елементів матриці. Поставлена задача здійснюється завдяки тому, що матриця гранулятора, що включає циліндричну обичайку з радіальними циліндричними отворами по всій циліндричній поверхні, згідно з корисною моделлю, складається з зовнішньої і внутрішньої обичайок різної товщини, а в отвори по всій товщині матриці вставлено циліндричні трубки, що фіксують взаємне положення обичайок. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Метод заміни внутрішніх зношених циліндричних поверхонь новими відомий, але для попередження мінімального зміщення отворів зовнішньої і внутрішньої обичайок приходилось вставляти багато штифтів на всю товщину обох обичайок, зменшувалась кількість отворів для пресування гранул, зменшувалась продуктивність. Крім того, діаметр отворів матриці при зношуванні також мінявся і неможливо досягти співпадання отворів зовнішньої і внутрішньої обичайок по діаметру, а це збільшувало тертя матеріалу об стінки отворів. Тому установка трубок в отвори матриці дозволяє при необхідності міняти діаметр гранул, підтримувати діаметр отворів на постійному рівні, зменшити тертя в місцях стикування обичайок, і головне, попередити зміщення отворів обох обичайок при роботі без використання з'єднувальних наскрізних штифтів. Технічний результат досягається тим, що внутрішня змінна обичайка може бути виготовлена з більш дешевої сталі, яка не потребує високих границь міцності, оскільки міцність забезпечує зовнішня обичайка. Змінні трубки в отворах забезпечують жорсткість всієї конструкції. Термін роботи основної маси дорогого металу матриці при використанні внутрішньої обичайки значно збільшується при деякому збільшенні трудомісткості виготовлення збірної матриці. Запропонована конструкція збірної матриці може бути використана для відновлення зношених серійних матриць, що подовжує термін їх експлуатації і економить кошти. Технічна суть передбачуваної корисної моделі пояснюється кресленнями, на яких: фіг. 1 збірна матриця, фіг. 2 - елемент матриці (розріз А-А на фіг. 1). Запропонована збірна матриця складається із зовнішньої обичайки 1, яка виконується з високолегованоїсталі і є основою міцності матриці. Внутрішня обичайка 2, меншої товщини, але більша товщини зношуваного шару серійних матриць, вставляється у зовнішню обичайку і ззовні через отвори зовнішньої обичайки свердлом на прохід роблять отвори внутрішньої обичайки по всій ширині 2-3 ряди і вставляють заготовлені циліндричні трубки 3 на всю товщину 1 UA 74806 U 5 10 обох обичайок. Після цього проводять такі ж операції по всій робочій поверхні внутрішньої обичайки. Матриця працює наступним чином. Матеріал для пресування подається в зазор між роликами і внутрішньою поверхнею внутрішньої обичайки 2, де стискається і проходить через отвори, тобто через вмонтовані циліндричні трубки 3. При зношуванні внутрішньої поверхні внутрішньої обичайки 2 трубки 3 з отворів виймають, внутрішню обичайку замінюють на нову, роблять в ній отвори, фіксують їх тими ж чи новими трубками і монтують матрицю на гранулятор. Матеріал обичайок і трубок мають майже однаковий коефіцієнт температурного розширення. Використання матриці такої конструкції дозволить відновлювати зношені серійні матриці і тим подовжить термін їх роботи до заміни. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Матриця гранулятора, що складається з циліндричної товстостінної обичайки і наскрізних радіальних циліндричних отворів по всій циліндричній поверхні матриці, яка відрізняється тим, що складається з зовнішньої і внутрішньої обичайок різної товщини, а в отвори по всій товщині матриці вставлено циліндричні трубки, що фіксують взаємне положення обичайок. 2 UA 74806 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
