Апарат для культивування клітин

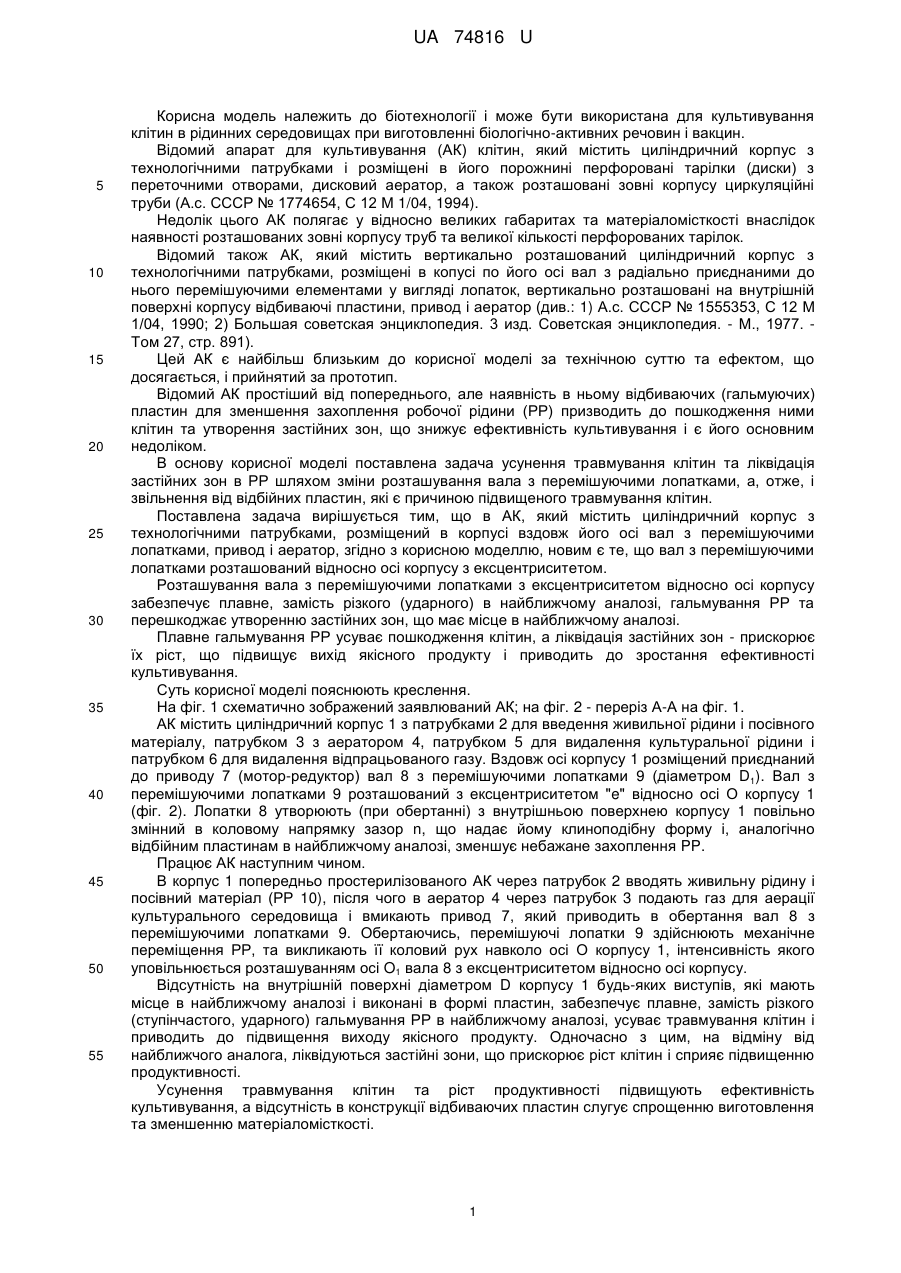

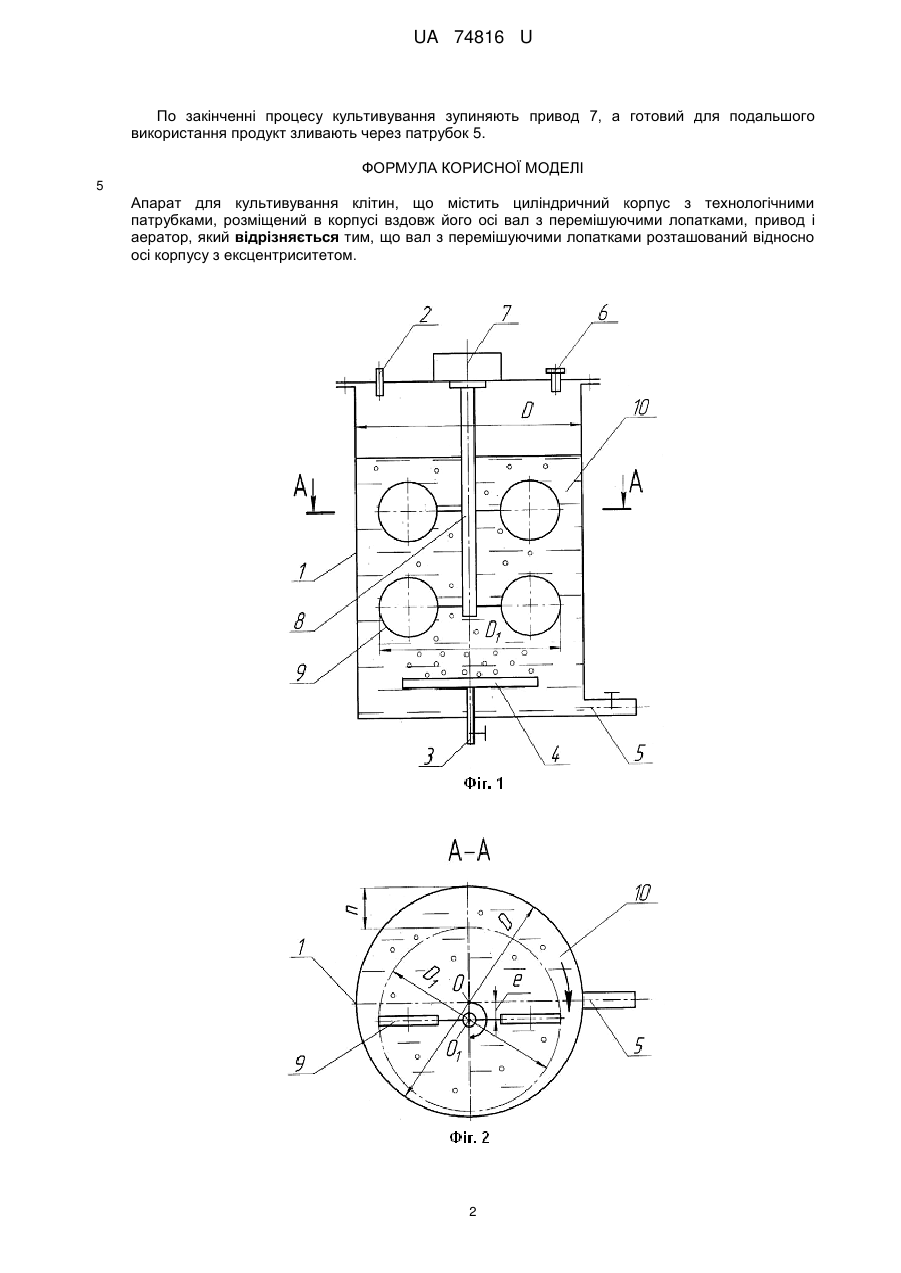

Реферат: UA 74816 U UA 74816 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до біотехнології і може бути використана для культивування клітин в рідинних середовищах при виготовленні біологічно-активних речовин і вакцин. Відомий апарат для культивування (АК) клітин, який містить циліндричний корпус з технологічними патрубками і розміщені в його порожнині перфоровані тарілки (диски) з переточними отворами, дисковий аератор, а також розташовані зовні корпусу циркуляційні труби (А.с. СССР № 1774654, С 12 М 1/04, 1994). Недолік цього АК полягає у відносно великих габаритах та матеріаломісткості внаслідок наявності розташованих зовні корпусу труб та великої кількості перфорованих тарілок. Відомий також АК, який містить вертикально розташований циліндричний корпус з технологічними патрубками, розміщені в копусі по його осі вал з радіально приєднаними до нього перемішуючими елементами у вигляді лопаток, вертикально розташовані на внутрішній поверхні корпусу відбиваючі пластини, привод і аератор (див.: 1) А.с. СССР № 1555353, С 12 М 1/04, 1990; 2) Большая советская энциклопедия. 3 изд. Советская энциклопедия. - М., 1977. Том 27, стр. 891). Цей АК є найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається, і прийнятий за прототип. Відомий АК простіший від попереднього, але наявність в ньому відбиваючих (гальмуючих) пластин для зменшення захоплення робочої рідини (РР) призводить до пошкодження ними клітин та утворення застійних зон, що знижує ефективність культивування і є його основним недоліком. В основу корисної моделі поставлена задача усунення травмування клітин та ліквідація застійних зон в РР шляхом зміни розташування вала з перемішуючими лопатками, а, отже, і звільнення від відбійних пластин, які є причиною підвищеного травмування клітин. Поставлена задача вирішується тим, що в АК, який містить циліндричний корпус з технологічними патрубками, розміщений в корпусі вздовж його осі вал з перемішуючими лопатками, привод і аератор, згідно з корисною моделлю, новим є те, що вал з перемішуючими лопатками розташований відносно осі корпусу з ексцентриситетом. Розташування вала з перемішуючими лопатками з ексцентриситетом відносно осі корпусу забезпечує плавне, замість різкого (ударного) в найближчому аналозі, гальмування РР та перешкоджає утворенню застійних зон, що має місце в найближчому аналозі. Плавне гальмування РР усуває пошкодження клітин, а ліквідація застійних зон - прискорює їх ріст, що підвищує вихід якісного продукту і приводить до зростання ефективності культивування. Суть корисної моделі пояснюють креслення. На фіг. 1 схематично зображений заявлюваний АК; на фіг. 2 - переріз А-А на фіг. 1. АК містить циліндричний корпус 1 з патрубками 2 для введення живильної рідини і посівного матеріалу, патрубком 3 з аератором 4, патрубком 5 для видалення культуральної рідини і патрубком 6 для видалення відпрацьованого газу. Вздовж осі корпусу 1 розміщений приєднаний до приводу 7 (мотор-редуктор) вал 8 з перемішуючими лопатками 9 (діаметром D1). Вал з перемішуючими лопатками 9 розташований з ексцентриситетом "e" відносно осі О корпусу 1 (фіг. 2). Лопатки 8 утворюють (при обертанні) з внутрішньою поверхнею корпусу 1 повільно змінний в коловому напрямку зазор n, що надає йому клиноподібну форму і, аналогічно відбійним пластинам в найближчому аналозі, зменшує небажане захоплення PP. Працює АК наступним чином. В корпус 1 попередньо простерилізованого АК через патрубок 2 вводять живильну рідину і посівний матеріал (РР 10), після чого в аератор 4 через патрубок 3 подають газ для аерації культурального середовища і вмикають привод 7, який приводить в обертання вал 8 з перемішуючими лопатками 9. Обертаючись, перемішуючі лопатки 9 здійснюють механічне переміщення РР, та викликають її коловий рух навколо осі О корпусу 1, інтенсивність якого уповільнюється розташуванням осі O1 вала 8 з ексцентриситетом відносно осі корпусу. Відсутність на внутрішній поверхні діаметром D корпусу 1 будь-яких виступів, які мають місце в найближчому аналозі і виконані в формі пластин, забезпечує плавне, замість різкого (ступінчастого, ударного) гальмування РР в найближчому аналозі, усуває травмування клітин і приводить до підвищення виходу якісного продукту. Одночасно з цим, на відміну від найближчого аналога, ліквідуються застійні зони, що прискорює ріст клітин і сприяє підвищенню продуктивності. Усунення травмування клітин та ріст продуктивності підвищують ефективність культивування, а відсутність в конструкції відбиваючих пластин слугує спрощенню виготовлення та зменшенню матеріаломісткості. 1 UA 74816 U По закінченні процесу культивування зупиняють привод 7, а готовий для подальшого використання продукт зливають через патрубок 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Апарат для культивування клітин, що містить циліндричний корпус з технологічними патрубками, розміщений в корпусі вздовж його осі вал з перемішуючими лопатками, привод і аератор, який відрізняється тим, що вал з перемішуючими лопатками розташований відносно осі корпусу з ексцентриситетом. 2 UA 74816 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
