Стіл розбірний для використання на відкритому повітрі

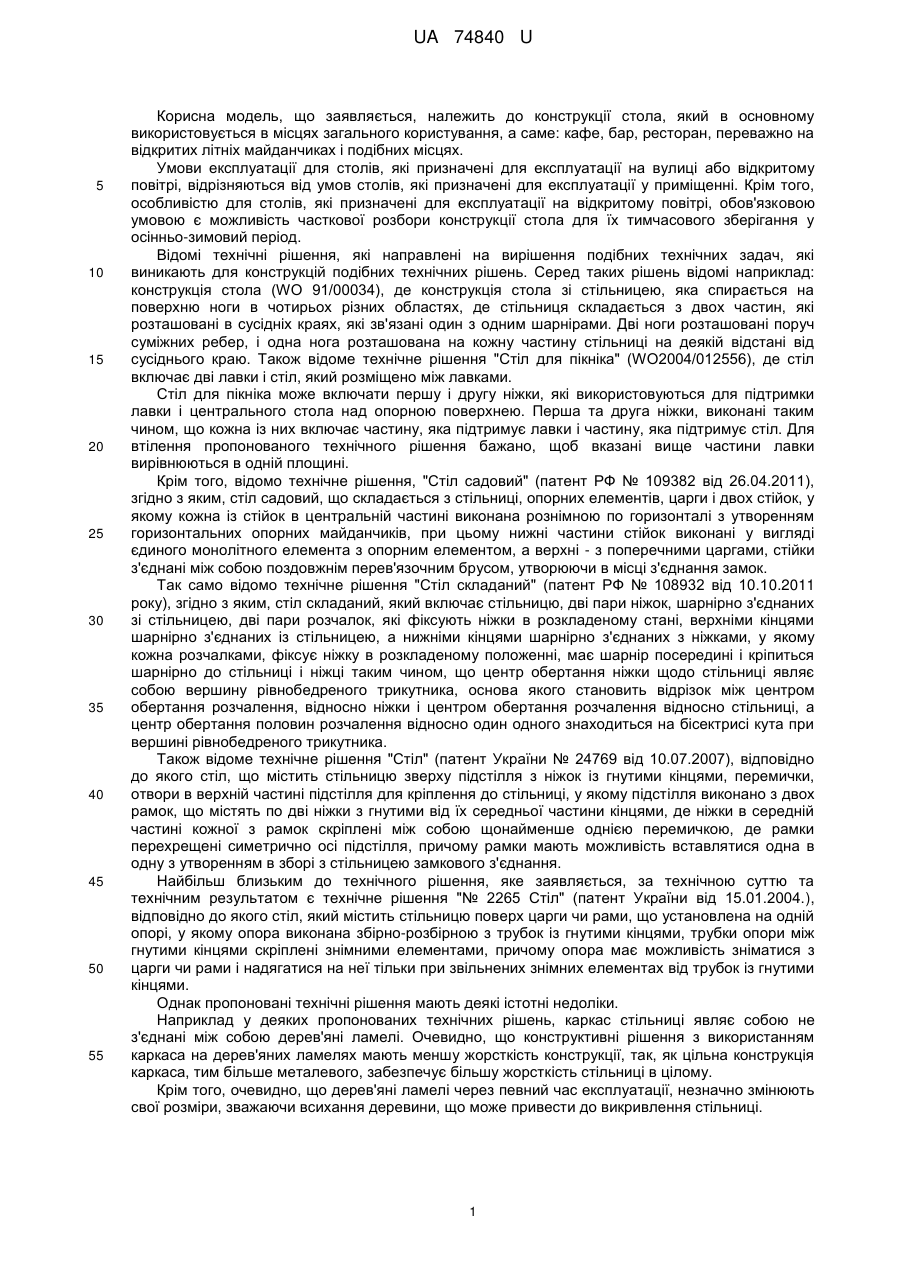

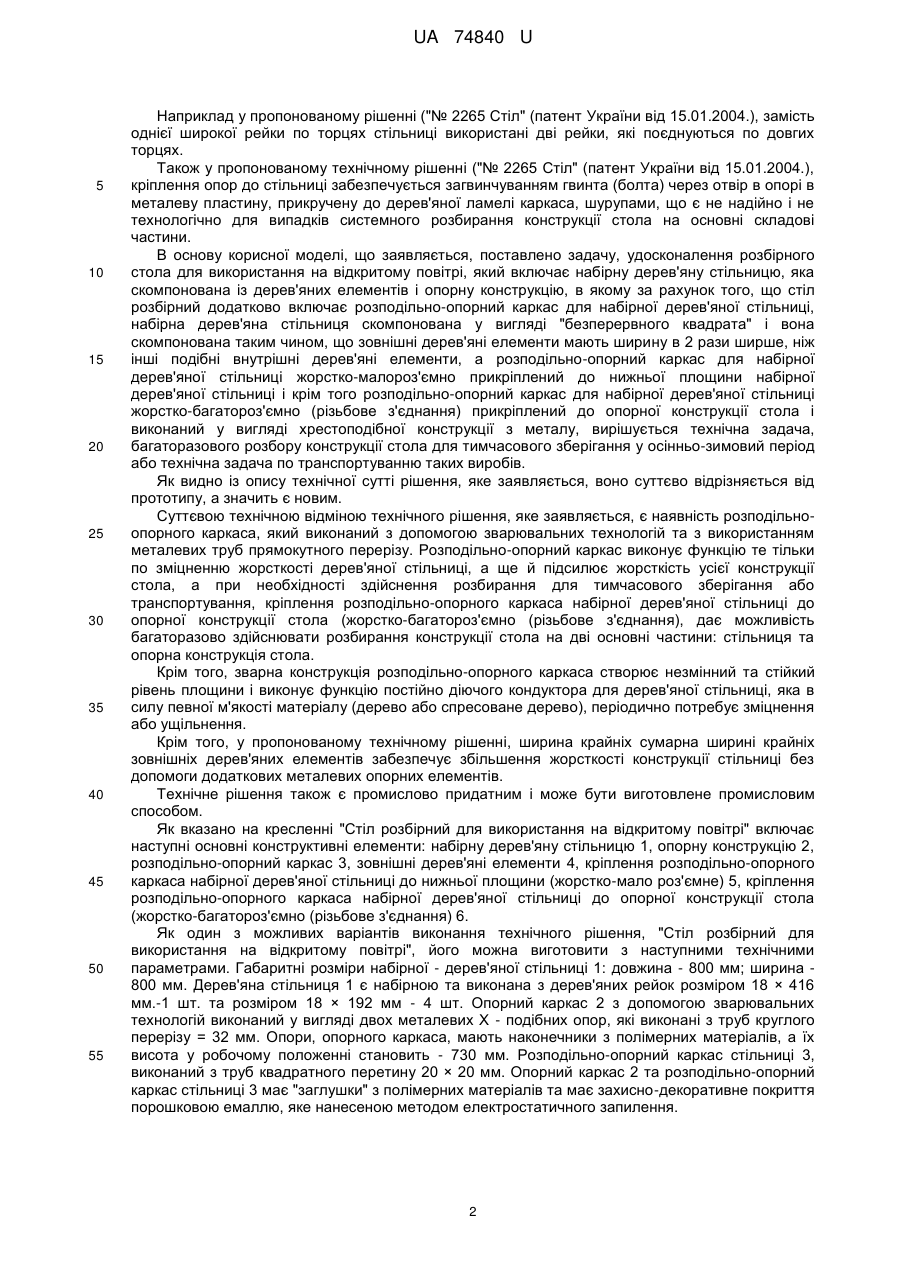

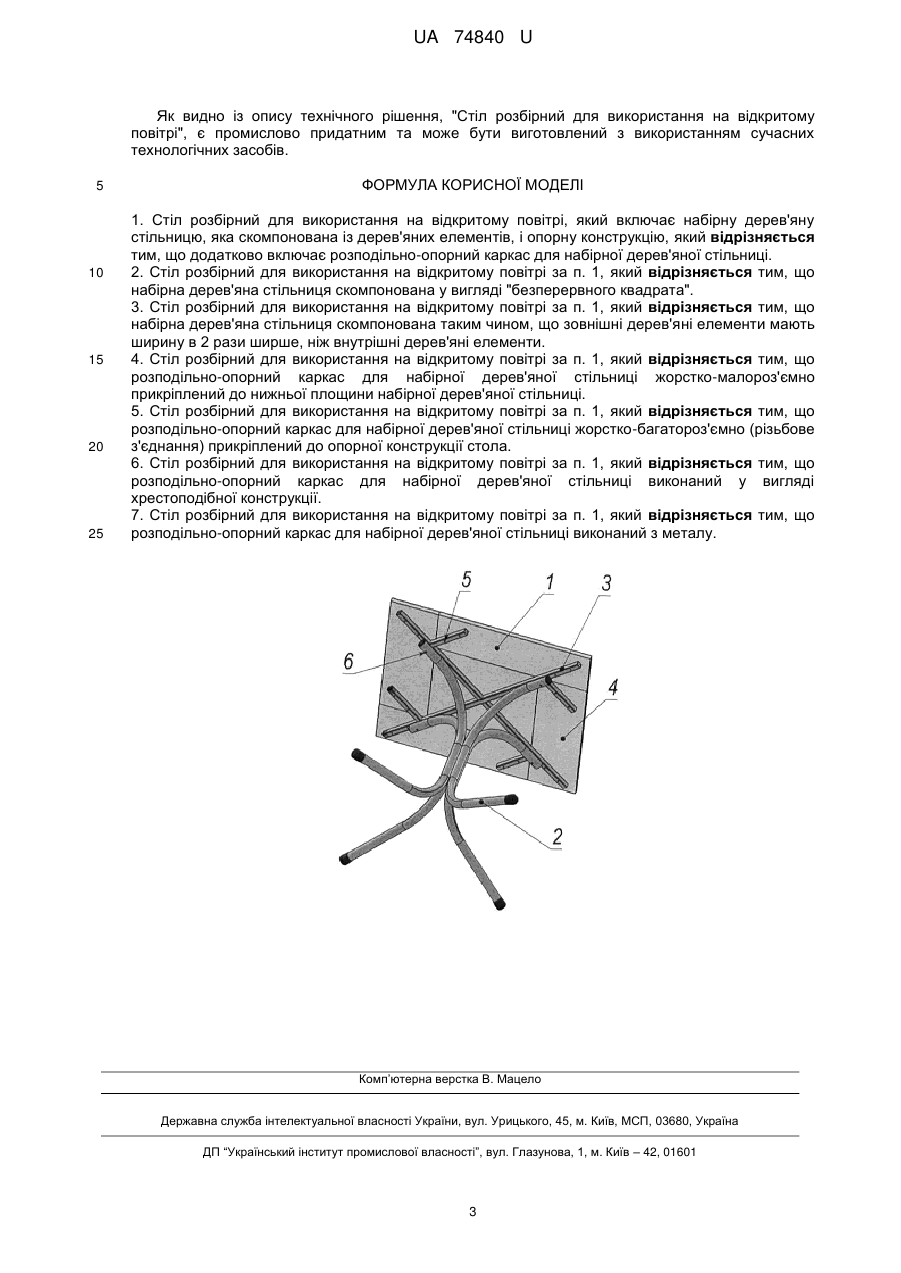

Реферат: Стіл розбірний для використання на відкритому повітрі включає набірну дерев'яну стільницю, яка скомпонована із дерев'яних елементів, і опорну конструкцію. Додатково стіл розбірний включає розподільно-опорний каркас для набірної дерев'яної стільниці. UA 74840 U (54) СТІЛ РОЗБІРНИЙ ДЛЯ ВИКОРИСТАННЯ НА ВІДКРИТОМУ ПОВІТРІ UA 74840 U UA 74840 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до конструкції стола, який в основному використовується в місцях загального користування, а саме: кафе, бар, ресторан, переважно на відкритих літніх майданчиках і подібних місцях. Умови експлуатації для столів, які призначені для експлуатації на вулиці або відкритому повітрі, відрізняються від умов столів, які призначені для експлуатації у приміщенні. Крім того, особливістю для столів, які призначені для експлуатації на відкритому повітрі, обов'язковою умовою є можливість часткової розбори конструкції стола для їх тимчасового зберігання у осінньо-зимовий період. Відомі технічні рішення, які направлені на вирішення подібних технічних задач, які виникають для конструкцій подібних технічних рішень. Серед таких рішень відомі наприклад: конструкція стола (WO 91/00034), де конструкція стола зі стільницею, яка спирається на поверхню ноги в чотирьох різних областях, де стільниця складається з двох частин, які розташовані в сусідніх краях, які зв'язані один з одним шарнірами. Дві ноги розташовані поруч суміжних ребер, і одна нога розташована на кожну частину стільниці на деякій відстані від сусіднього краю. Також відоме технічне рішення "Стіл для пікніка" (WO2004/012556), де стіл включає дві лавки і стіл, який розміщено між лавками. Стіл для пікніка може включати першу і другу ніжки, які використовуються для підтримки лавки і центрального стола над опорною поверхнею. Перша та друга ніжки, виконані таким чином, що кожна із них включає частину, яка підтримує лавки і частину, яка підтримує стіл. Для втілення пропонованого технічного рішення бажано, щоб вказані вище частини лавки вирівнюються в одній площині. Крім того, відомо технічне рішення, "Стіл садовий" (патент РФ № 109382 від 26.04.2011), згідно з яким, стіл садовий, що складається з стільниці, опорних елементів, царги і двох стійок, у якому кожна із стійок в центральній частині виконана рознімною по горизонталі з утворенням горизонтальних опорних майданчиків, при цьому нижні частини стійок виконані у вигляді єдиного монолітного елемента з опорним елементом, а верхні - з поперечними царгами, стійки з'єднані між собою поздовжнім перев'язочним брусом, утворюючи в місці з'єднання замок. Так само відомо технічне рішення "Стіл складаний" (патент РФ № 108932 від 10.10.2011 року), згідно з яким, стіл складаний, який включає стільницю, дві пари ніжок, шарнірно з'єднаних зі стільницею, дві пари розчалок, які фіксують ніжки в розкладеному стані, верхніми кінцями шарнірно з'єднаних із стільницею, а нижніми кінцями шарнірно з'єднаних з ніжками, у якому кожна розчалками, фіксує ніжку в розкладеному положенні, має шарнір посередині і кріпиться шарнірно до стільниці і ніжці таким чином, що центр обертання ніжки щодо стільниці являє собою вершину рівнобедреного трикутника, основа якого становить відрізок між центром обертання розчалення, відносно ніжки і центром обертання розчалення відносно стільниці, а центр обертання половин розчалення відносно один одного знаходиться на бісектрисі кута при вершині рівнобедреного трикутника. Також відоме технічне рішення "Стіл" (патент України № 24769 від 10.07.2007), відповідно до якого стіл, що містить стільницю зверху підстілля з ніжок із гнутими кінцями, перемички, отвори в верхній частині підстілля для кріплення до стільниці, у якому підстілля виконано з двох рамок, що містять по дві ніжки з гнутими від їх середньої частини кінцями, де ніжки в середній частині кожної з рамок скріплені між собою щонайменше однією перемичкою, де рамки перехрещені симетрично осі підстілля, причому рамки мають можливість вставлятися одна в одну з утворенням в зборі з стільницею замкового з'єднання. Найбільш близьким до технічного рішення, яке заявляється, за технічною суттю та технічним результатом є технічне рішення "№ 2265 Стіл" (патент України від 15.01.2004.), відповідно до якого стіл, який містить стільницю поверх царги чи рами, що установлена на одній опорі, у якому опора виконана збірно-розбірною з трубок із гнутими кінцями, трубки опори між гнутими кінцями скріплені знімними елементами, причому опора має можливість зніматися з царги чи рами і надягатися на неї тільки при звільнених знімних елементах від трубок із гнутими кінцями. Однак пропоновані технічні рішення мають деякі істотні недоліки. Наприклад у деяких пропонованих технічних рішень, каркас стільниці являє собою не з'єднані між собою дерев'яні ламелі. Очевидно, що конструктивні рішення з використанням каркаса на дерев'яних ламелях мають меншу жорсткість конструкції, так, як цільна конструкція каркаса, тим більше металевого, забезпечує більшу жорсткість стільниці в цілому. Крім того, очевидно, що дерев'яні ламелі через певний час експлуатації, незначно змінюють свої розміри, зважаючи всихання деревини, що може привести до викривлення стільниці. 1 UA 74840 U 5 10 15 20 25 30 35 40 45 50 55 Наприклад у пропонованому рішенні ("№ 2265 Стіл" (патент України від 15.01.2004.), замість однієї широкої рейки по торцях стільниці використані дві рейки, які поєднуються по довгих торцях. Також у пропонованому технічному рішенні ("№ 2265 Стіл" (патент України від 15.01.2004.), кріплення опор до стільниці забезпечується загвинчуванням гвинта (болта) через отвір в опорі в металеву пластину, прикручену до дерев'яної ламелі каркаса, шурупами, що є не надійно і не технологічно для випадків системного розбирання конструкції стола на основні складові частини. В основу корисної моделі, що заявляється, поставлено задачу, удосконалення розбірного стола для використання на відкритому повітрі, який включає набірну дерев'яну стільницю, яка скомпонована із дерев'яних елементів і опорну конструкцію, в якому за рахунок того, що стіл розбірний додатково включає розподільно-опорний каркас для набірної дерев'яної стільниці, набірна дерев'яна стільниця скомпонована у вигляді "безперервного квадрата" і вона скомпонована таким чином, що зовнішні дерев'яні елементи мають ширину в 2 рази ширше, ніж інші подібні внутрішні дерев'яні елементи, а розподільно-опорний каркас для набірної дерев'яної стільниці жорстко-малороз'ємно прикріплений до нижньої площини набірної дерев'яної стільниці і крім того розподільно-опорний каркас для набірної дерев'яної стільниці жорстко-багатороз'ємно (різьбове з'єднання) прикріплений до опорної конструкції стола і виконаний у вигляді хрестоподібної конструкції з металу, вирішується технічна задача, багаторазового розбору конструкції стола для тимчасового зберігання у осінньо-зимовий період або технічна задача по транспортуванню таких виробів. Як видно із опису технічної сутті рішення, яке заявляється, воно суттєво відрізняється від прототипу, а значить є новим. Суттєвою технічною відміною технічного рішення, яке заявляється, є наявність розподільноопорного каркаса, який виконаний з допомогою зварювальних технологій та з використанням металевих труб прямокутного перерізу. Розподільно-опорний каркас виконує функцію те тільки по зміцненню жорсткості дерев'яної стільниці, а ще й підсилює жорсткість усієї конструкції стола, а при необхідності здійснення розбирання для тимчасового зберігання або транспортування, кріплення розподільно-опорного каркаса набірної дерев'яної стільниці до опорної конструкції стола (жорстко-багатороз'ємно (різьбове з'єднання), дає можливість багаторазово здійснювати розбирання конструкції стола на дві основні частини: стільниця та опорна конструкція стола. Крім того, зварна конструкція розподільно-опорного каркаса створює незмінний та стійкий рівень площини і виконує функцію постійно діючого кондуктора для дерев'яної стільниці, яка в силу певної м'якості матеріалу (дерево або спресоване дерево), періодично потребує зміцнення або ущільнення. Крім того, у пропонованому технічному рішенні, ширина крайніх сумарна ширині крайніх зовнішніх дерев'яних елементів забезпечує збільшення жорсткості конструкції стільниці без допомоги додаткових металевих опорних елементів. Технічне рішення також є промислово придатним і може бути виготовлене промисловим способом. Як вказано на кресленні "Стіл розбірний для використання на відкритому повітрі" включає наступні основні конструктивні елементи: набірну дерев'яну стільницю 1, опорну конструкцію 2, розподільно-опорний каркас 3, зовнішні дерев'яні елементи 4, кріплення розподільно-опорного каркаса набірної дерев'яної стільниці до нижньої площини (жорстко-мало роз'ємне) 5, кріплення розподільно-опорного каркаса набірної дерев'яної стільниці до опорної конструкції стола (жорстко-багатороз'ємно (різьбове з'єднання) 6. Як один з можливих варіантів виконання технічного рішення, "Стіл розбірний для використання на відкритому повітрі", його можна виготовити з наступними технічними параметрами. Габаритні розміри набірної - дерев'яної стільниці 1: довжина - 800 мм; ширина 800 мм. Дерев'яна стільниця 1 є набірною та виконана з дерев'яних рейок розміром 18 × 416 мм.-1 шт. та розміром 18 × 192 мм - 4 шт. Опорний каркас 2 з допомогою зварювальних технологій виконаний у вигляді двох металевих X - подібних опор, які виконані з труб круглого перерізу = 32 мм. Опори, опорного каркаса, мають наконечники з полімерних матеріалів, а їх висота у робочому положенні становить - 730 мм. Розподільно-опорний каркас стільниці 3, виконаний з труб квадратного перетину 20 × 20 мм. Опорний каркас 2 та розподільно-опорний каркас стільниці 3 має "заглушки" з полімерних матеріалів та має захисно-декоративне покриття порошковою емаллю, яке нанесеною методом електростатичного запилення. 2 UA 74840 U Як видно із опису технічного рішення, "Стіл розбірний для використання на відкритому повітрі", є промислово придатним та може бути виготовлений з використанням сучасних технологічних засобів. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стіл розбірний для використання на відкритому повітрі, який включає набірну дерев'яну стільницю, яка скомпонована із дерев'яних елементів, і опорну конструкцію, який відрізняється тим, що додатково включає розподільно-опорний каркас для набірної дерев'яної стільниці. 2. Стіл розбірний для використання на відкритому повітрі за п. 1, який відрізняється тим, що набірна дерев'яна стільниця скомпонована у вигляді "безперервного квадрата". 3. Стіл розбірний для використання на відкритому повітрі за п. 1, який відрізняється тим, що набірна дерев'яна стільниця скомпонована таким чином, що зовнішні дерев'яні елементи мають ширину в 2 рази ширше, ніж внутрішні дерев'яні елементи. 4. Стіл розбірний для використання на відкритому повітрі за п. 1, який відрізняється тим, що розподільно-опорний каркас для набірної дерев'яної стільниці жорстко-малороз'ємно прикріплений до нижньої площини набірної дерев'яної стільниці. 5. Стіл розбірний для використання на відкритому повітрі за п. 1, який відрізняється тим, що розподільно-опорний каркас для набірної дерев'яної стільниці жорстко-багатороз'ємно (різьбове з'єднання) прикріплений до опорної конструкції стола. 6. Стіл розбірний для використання на відкритому повітрі за п. 1, який відрізняється тим, що розподільно-опорний каркас для набірної дерев'яної стільниці виконаний у вигляді хрестоподібної конструкції. 7. Стіл розбірний для використання на відкритому повітрі за п. 1, який відрізняється тим, що розподільно-опорний каркас для набірної дерев'яної стільниці виконаний з металу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
