Стіл розбірний з рекламною поверхнею

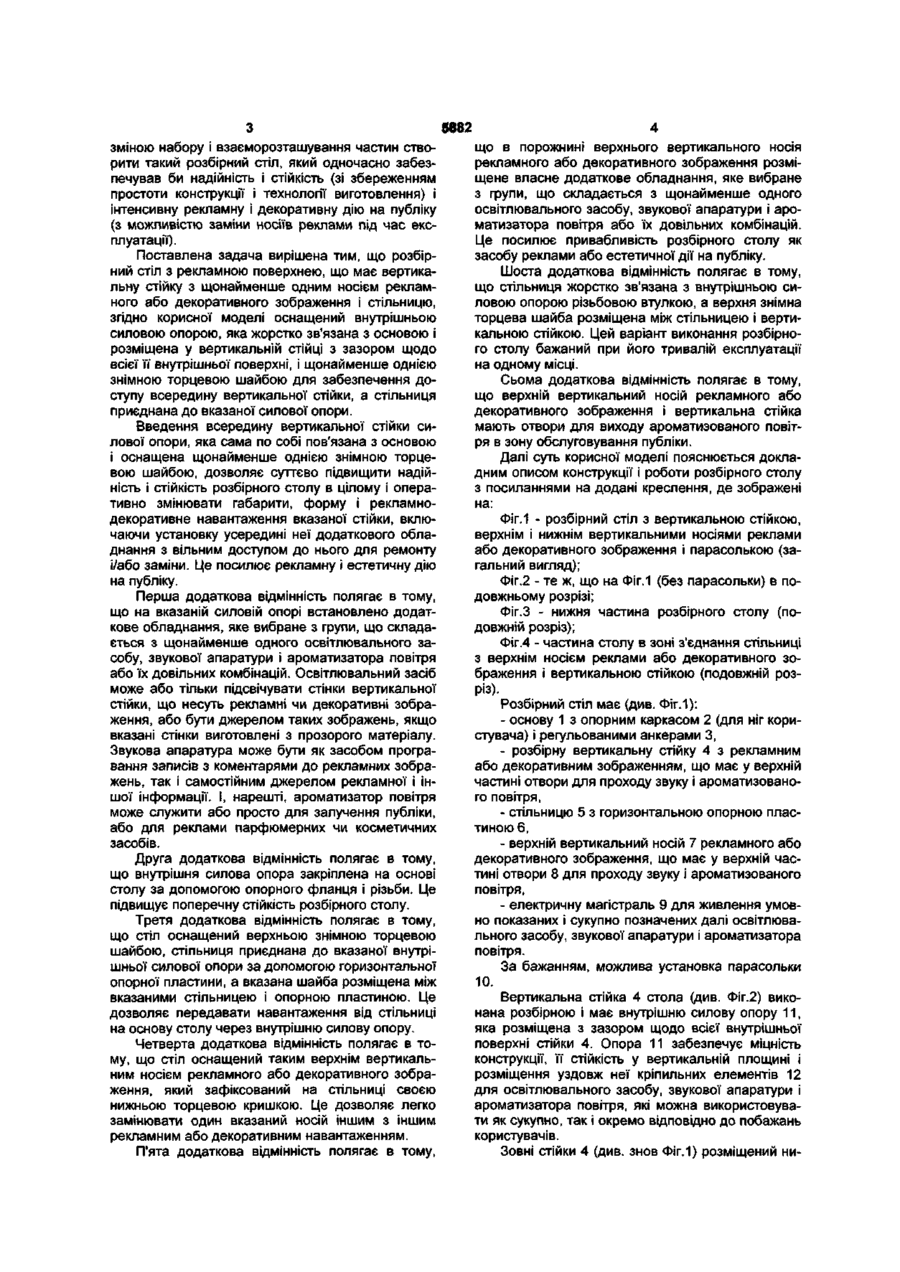

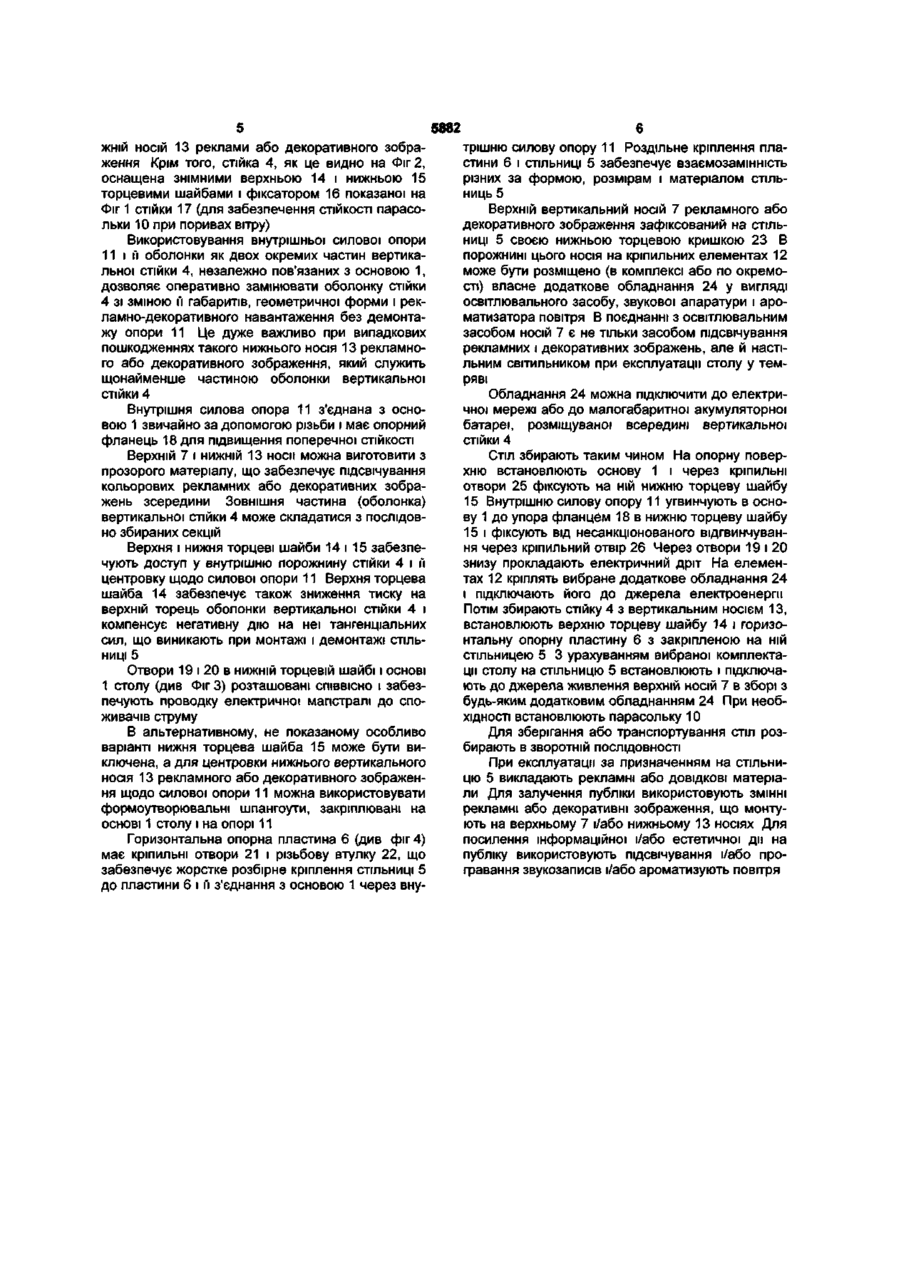

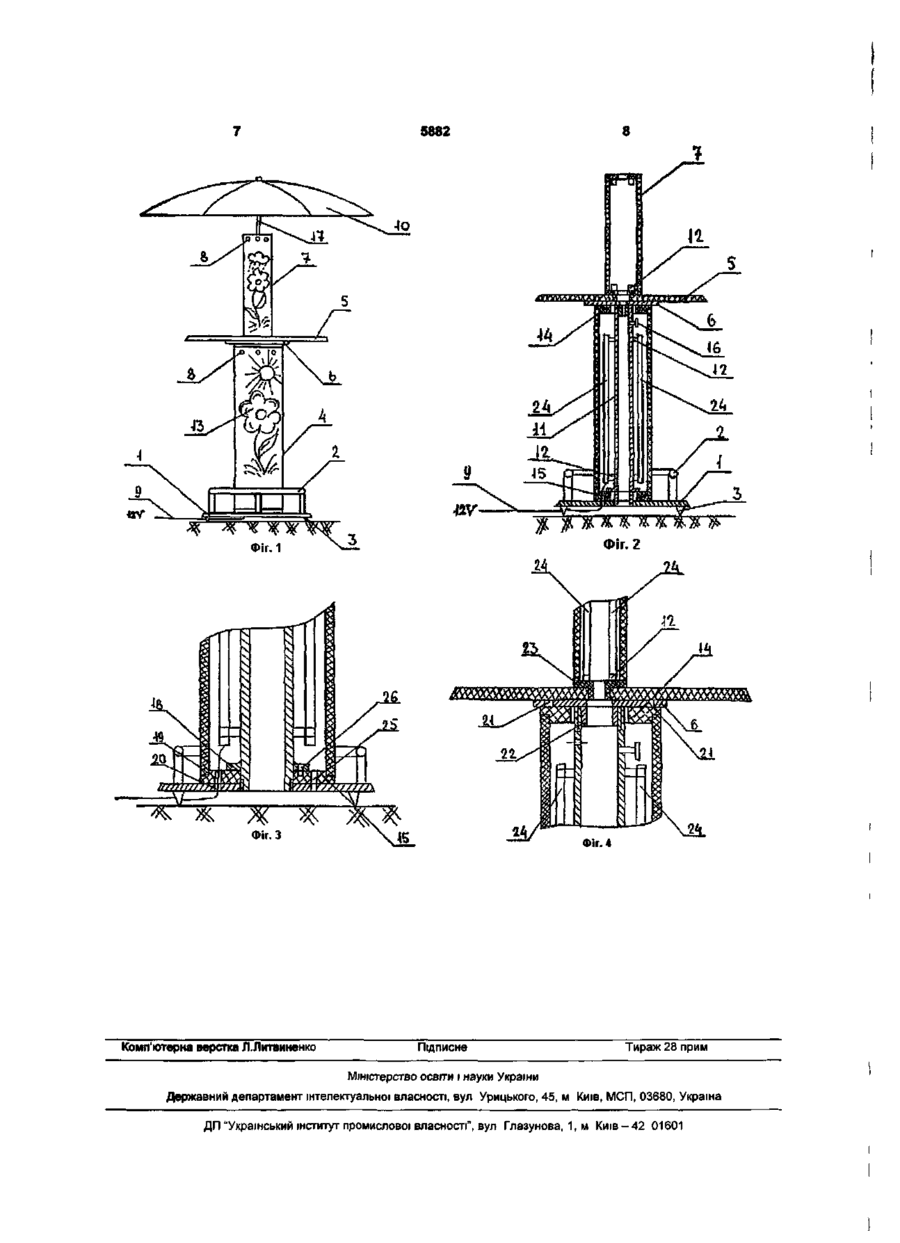

1 Розбірний стіл з рекламною поверхнею, що містить вертикальну стійку з носієм рекламного або декоративного зображення і стільницю, який відрізняється тим, що він оснащений внутрішньою силовою опорою, яка жорстко з'єднана з основою і розміщена у вертикальній СТІЙЦІ З зазором щодо всієї її внутрішньої поверхні, і щонайменше однією знімною торцевою шайбою для забезпечення доступу всередину вертикальної стійки, а стільниця приєднана до вказаної силової опори 2 Розбірний стіл за п 1, який відрізняється тим, що на силовій опорі встановлене додаткове обладнання, яке вибране з групи, що складається з щонайменше одного освітлювального засобу, звукової апаратури і ароматизатора повітря або їх довільних комбінацій 3 Розбірний стіл за п 1, або за п 2, який відрізняється тим, що внутрішня силова опора закріплена на основі за допомогою опорного фланця і різьби 4 Розбірний стіл за п 1 або за п 2, або за п 3, який відрізняється тим, що він оснащений верхньою знімною торцевою шайбою, стільниця приєднана до вказаної внутрішньої силової опори за допомогою горизонтальної опорної пластини, а вказана шайба розміщена між вказаними стільницею і опорною пластиною 5 Розбірний стіл за п 4, який відрізняється тим, що він оснащений таким верхнім вертикальним носієм рекламного або декоративного зображення, Корисна модель відноситься до меблевої промисловості, а більш конкретно - до меблів типу столів з рекламними поверхнями для масового інформаційного обслуговування відвідувачів на виставках і в торпвельних підприємствах З RU 2168310 відомий розбірний стіл, що має стільницю з декоративним світильником і вертикальну стійку Також відомий [RU 2150222] розбірний стіл, що має стільницю і декоровану вертикальну тумбу, яка оснащена ароматизатором повітря Ці СТОЛИ складні у виготовленні, не дуже зручні при транспортуванні, що важливо для забезпечення мобільності торпвельного обладнання, і не мають рекламних поверхонь Відомий також розбірний стіл з рекламною поверхнею [DE 3247219], який найближчий до корисної моделі по технічній суті Він має основу, вертикальну стійку з рекламним зображенням і стільницю Проте цей стіл недостатньо надійний і стійкий при бічних поштовхах і не створює помітний рекламний і естетичний ефект В основу корисної моделі положена задача який зафіксований на СТІЛЬНИЦІ СВОЄЮ НИЖНЬОЮ торцевою кришкою 6 Розбірний стіл за п 5, який відрізняється тим, що в порожнині верхнього вертикального носія рекламного або декоративного зображення розміщене власне додаткове обладнання, яке вибране з групи, що складається з щонайменше одного освітлювального засобу, звукової апаратури і ароматизатора повітря або їх довільних комбінацій 7 Розбірний стіл за будь-яким з пп 1-6, який відрізняється тим, що стільниця жорстко зв'язана з внутрішньою силовою опорою різьбовою втулкою, а верхня знімна торцева шайба розміщена між стільницею і вертикальною стійкою 8 Розбірний стіл за будь-яким з пп 1-7, який відрізняється тим, що верхній вертикальний носій рекламного або декоративного зображення і вертикальна стійка мають отвори для виходу ароматизованого повітря CM 00 00 ю 5882 зміною набору і взаєморозташування частин створити такий розбірний стіл, який одночасно забезпечував би надійність і стійкість (зі збереженням простоти конструкції і технології виготовлення) і інтенсивну рекламну і декоративну дію на публіку (з можливістю заміни носив реклами під час експлуатації). Поставлена задача вирішена тим, що розбірний стіл з рекламною поверхнею, що має вертикальну стійку з щонайменше одним носієм рекламного або декоративного зображення і стільницю, згідно корисної моделі оснащений внутрішньою силовою опорою, яка жорстко зв'язана з основою і розміщена у вертикальній стійці з зазором щодо всієї її внутрішньої поверхні, і щонайменше однією знімною торцевою шайбою для забезпечення доступу всередину вертикальної стійки, а стільниця приєднана до вказаної силової опори. Введення всередину вертикальної стійки силової опори, яка сама по собі пов'язана з основою і оснащена щонайменше однією знімною торцевою шайбою, дозволяє суттєво підвищити надійність і стійкість розбірного столу в цілому і оперативно змінювати габарити, форму і рекламнодекоративне навантаження вказаної стійки, включаючи установку усередині неї додаткового обладнання з вільним доступом до нього для ремонту і/або заміни. Це посилює рекламну і естетичну дію на публіку. Перша додаткова відмінність полягає в тому, що на вказаній силовій опорі встановлено додаткове обладнання, яке вибране з групи, що складається з щонайменше одного освітлювального засобу, звукової апаратури і ароматизатора повітря або їх довільних комбінацій. Освітлювальний засіб може або тільки підсвічувати стінки вертикальної стійки, що несуть рекламні чи декоративні зображення, або бути джерелом таких зображень, якщо вказані стінки виготовлені з прозорого матеріалу. Звукова апаратура може бути як засобом програвання записів з коментарями до рекламних зображень, так і самостійним джерелом рекламної і іншої інформації. І, нарешті, ароматизатор повітря може служити або просто для залучення публіки, або для реклами парфюмерних чи косметичних засобів. Друга додаткова відмінність полягає в тому, що внутрішня силова опора закріплена на основі столу за допомогою опорного фланця і різьби. Це підвищує поперечну стійкість розбірного столу. Третя додаткова відмінність полягає в тому, що стіл оснащений верхньою знімною торцевою шайбою, стільниця приєднана до вказаної внутрішньої силової опори за допомогою горизонтальної опорної пластини, а вказана шайба розміщена між вказаними стільницею і опорною пластиною. Це дозволяє передавати навантаження від стільниці на основу столу через внутрішню силову опору. Четверта додаткова відмінність полягає в тому, що стіл оснащений таким верхнім вертикальним носієм рекламного або декоративного зображення, який зафіксований на стільниці своєю нижньою торцевою кришкою. Це дозволяє легко замінювати один вказаний носій іншим з іншим рекламним або декоративним навантаженням. П'ята додаткова відмінність полягає в тому, що в порожнині верхнього вертикального носія рекламного або декоративного зображення розміщене власне додаткове обладнання, яке вибране з групи, що складається з щонайменше одного освітлювального засобу, звукової апаратури і ароматизатора повітря або їх довільних комбінацій. Це посилює привабливість розбірного столу як засобу реклами або естетичної дії на публіку. Шоста додаткова відмінність полягає в тому, що стільниця жорстко зв'язана з внутрішньою силовою опорою різьбовою втулкою, а верхня знімна торцева шайба розміщена між стільницею і вертикальною стійкою. Цей варіант виконання розбірного столу бажаний при його тривалій експлуатації на одному місці. Сьома додаткова відмінність полягає в тому, що верхній вертикальний носій рекламного або декоративного зображення і вертикальна стійка мають отвори для виходу ароматизованого повітря в зону обслуговування публіки. Далі суть корисної моделі пояснюється докладним описом конструкції і роботи розбірного столу з посиланнями на додані креслення, де зображені на: Фіг.1 - розбірний стіл з вертикальною стійкою, верхнім і нижнім вертикальними носіями реклами або декоративного зображення і парасолькою (загальний вигляд); Фіг.2 - те ж, що на Фіг.1 (без парасольки) в подовжньому розрізі; Фіг.З - нижня частина розбірного столу (подовжній розріз); Фіг.4 - частина столу в зоні з'єднання стільниці з верхнім носієм реклами або декоративного зображення і вертикальною стійкою (подовжній розріз). Розбірний стіл має (див. Фіг.1): - основу 1 з опорним каркасом 2 (для ніг користувача) і регульованими анкерами З, - розбірну вертикальну стійку 4 з рекламним або декоративним зображенням, що має у верхній частині отвори для проходу звуку і ароматизованого повітря, - стільницю 5 з горизонтальною опорною пластиною 6, - верхній вертикальний носій 7 рекламного або декоративного зображення, що має у верхній частині отвори 8 для проходу звуку і ароматизованого повітря, - електричну магістраль 9 для живлення умовно показаних і сукупно позначених далі освітлювального засобу, звукової апаратури і ароматизатора повітря. За бажанням, можлива установка парасольки 10. Вертикальна стійка 4 стола (див. Фіг.2) виконана розбірною і має внутрішню силову опору 11, яка розміщена з зазором щодо всієї внутрішньої поверхні стійки 4. Опора 11 забезпечує міцність конструкції, її стійкість у вертикальній площині і розміщення уздовж неї кріпильних елементів 12 для освітлювального засобу, звукової апаратури і ароматизатора повітря, які можна використовувати як сукупно, так і окремо відповідно до побажань користувачів. Зовні стійки 4 (див. знов Фіг.1) розміщений ни 5882 жній носій 13 реклами або декоративного зображення Крім того, стійка 4, як це видно на Фіг 2, оснащена знімними верхньою 14 і нижньою 15 торцевими шайбами і фіксатором 16 показаної на Фіг 1 стійки 17 (для забезпечення СТІЙКОСТІ парасольки 10 при поривах вітру) Використовування внутрішньої силової опори 11 і її оболонки як двох окремих частин вертикальної стійки 4, незалежно пов'язаних з основою 1, дозволяє оперативно замінювати оболонку стійки 4 зі зміною м габаритів, геометричної форми і рекламно-декоративного навантаження без демонтажу опори 11 Це дуже важливо при випадкових пошкодженнях такого нижнього носія 13 рекламного або декоративного зображення, який служить щонайменше частиною оболонки вертикальної стійки 4 Внутрішня силова опора 11 з'єднана з основою 1 звичайно за допомогою різьби і має опорний фланець 18 для підвищення поперечної СТІЙКОСТІ Верхній 7 і нижній 13 носи можна виготовити з прозорого матеріалу, що забезпечує підсвічування кольорових рекламних або декоративних зображень зсередини Зовнішня частина (оболонка) вертикальної стійки 4 може складатися з послідовно збираних секцій Верхня і нижня торцеві шайби 14 і 15 забезпечують доступ у внутрішню порожнину стійки 4 і її центровку щодо силової опори 11 Верхня торцева шайба 14 забезпечує також зниження тиску на верхній торець оболонки вертикальної стійки 4 і компенсує негативну дію на неї тангенціальних сил, що виникають при монтажі і демонтажі СТІЛЬНИЦІ 5 Отвори 19 і 20 в нижній торцевій шайбі і основі 1 столу (див Фіг 3) розташовані СПІВВІСНО і забезпечують проводку електричної магістралі до споживачів струму В альтернативному, не показаному особливо варіанті нижня торцева шайба 15 може бути виключена, а для центровки нижнього вертикального носія 13 рекламного або декоративного зображення щодо силової опори 11 можна використовувати формоутворювальні шпангоути, закріплювані на основі 1 столу і на опорі 11 Горизонтальна опорна пластина 6 (див фіг 4) має кріпильні отвори 21 і різьбову втулку 22, що забезпечує жорстке розбірне кріплення СТІЛЬНИЦІ 5 до пластини 6 і її з'єднання з основою 1 через вну трішню силову опору 11 Роздільне кріплення пластини 6 і СТІЛЬНИЦІ 5 забезпечує взаємозамінність різних за формою, розмірам і матеріалом стільниць 5 Верхній вертикальний носій 7 рекламного або декоративного зображення зафіксований на СТІЛЬНИЦІ 5 своєю нижньою торцевою кришкою 23 В порожнині цього носія на кріпильних елементах 12 може бути розміщено (в комплексі або по окремості) власне додаткове обладнання 24 у вигляді освітлювального засобу, звукової апаратури і ароматизатора повітря В поєднанні з освітлювальним засобом носій 7 є не тільки засобом підсвічування рекламних і декоративних зображень, але й настільним світильником при експлуатації столу у темряві Обладнання 24 можна підключити до електричної мережі або до малогабаритної акумуляторної батареї, розміщуваної всередині вертикальної стійки 4 Стіл збирають таким чином На опорну поверхню встановлюють основу 1 і через кріпильні отвори 25 фіксують на ній нижню торцеву шайбу 15 Внутрішню силову опору 11 угвинчують в основу 1 до упора фланцем 18 в нижню торцеву шайбу 15 і фіксують від несанкціонованого відгвинчування через кріпильний отвір 26 Через отвори 19 і 20 знизу прокладають електричний дріт На елементах 12 кріплять вибране додаткове обладнання 24 і підключають його до джерела електроенергії Потім збирають стійку 4 з вертикальним носієм 13, встановлюють верхню торцеву шайбу 14 і горизонтальну опорну пластину 6 з закріпленою на ній стільницею 5 3 урахуванням вибраної комплектації столу на стільницю 5 встановлюють і підключають до джерела живлення верхній носій 7 в зборі з будь-яким додатковим обладнанням 24 При необхідності встановлюють парасольку 10 Для зберігання або транспортування стіл розбирають в зворотній ПОСЛІДОВНОСТІ При експлуатації за призначенням на стільницю 5 викладають рекламні або ДОВІДКОВІ матеріали Для залучення публіки використовують ЗМІННІ рекламні або декоративні зображення, що монтують на верхньому 7 і/або нижньому 13 носіях Для посилення інформаційної і/або естетичної дії на публіку використовують підсвічування і/або програвання звукозаписів і/або ароматизують повітря 5882 щ Ж щ ж ^Ш ФІГ. і vA Фіг. 4 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 01601
