Пальник для спалювання мазуту

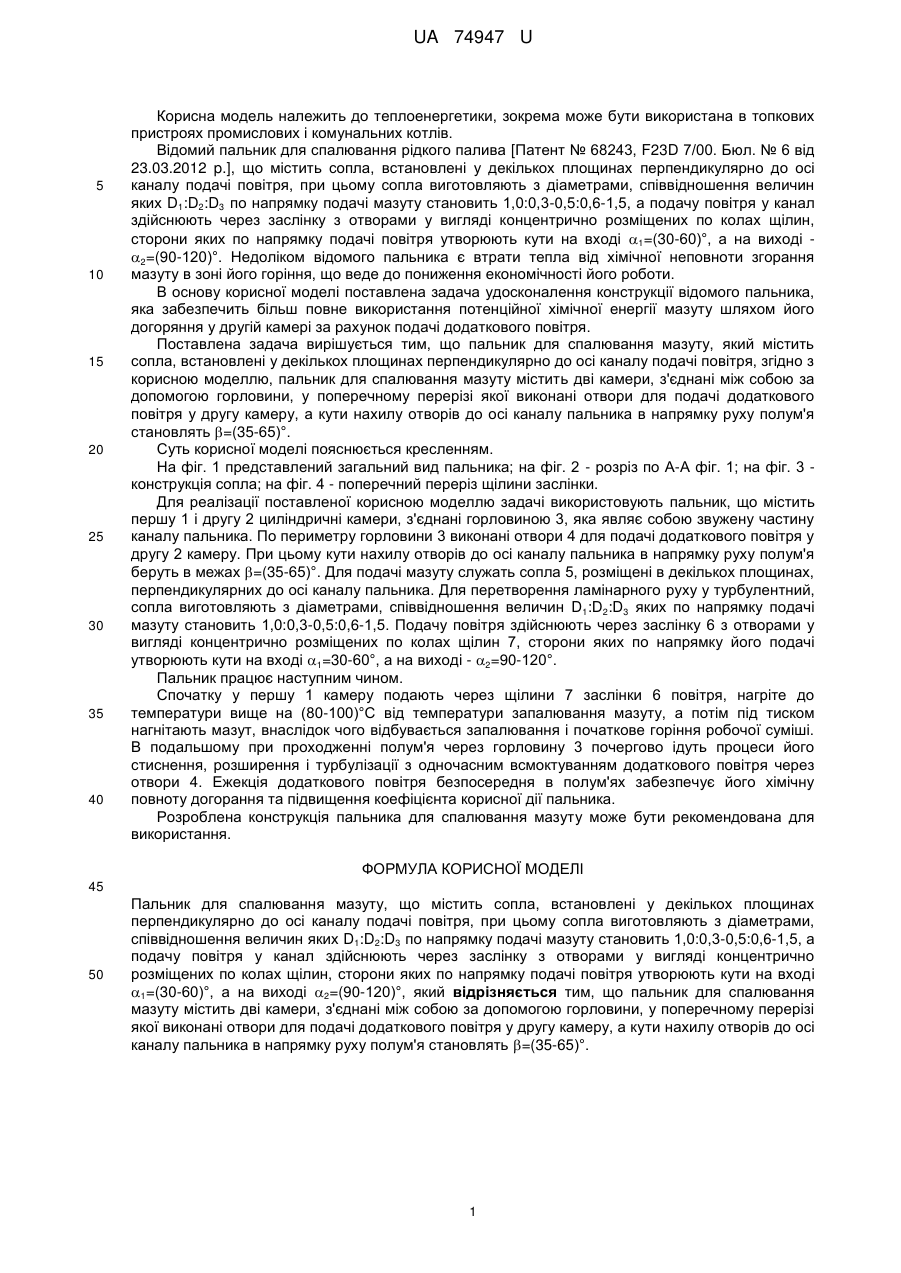

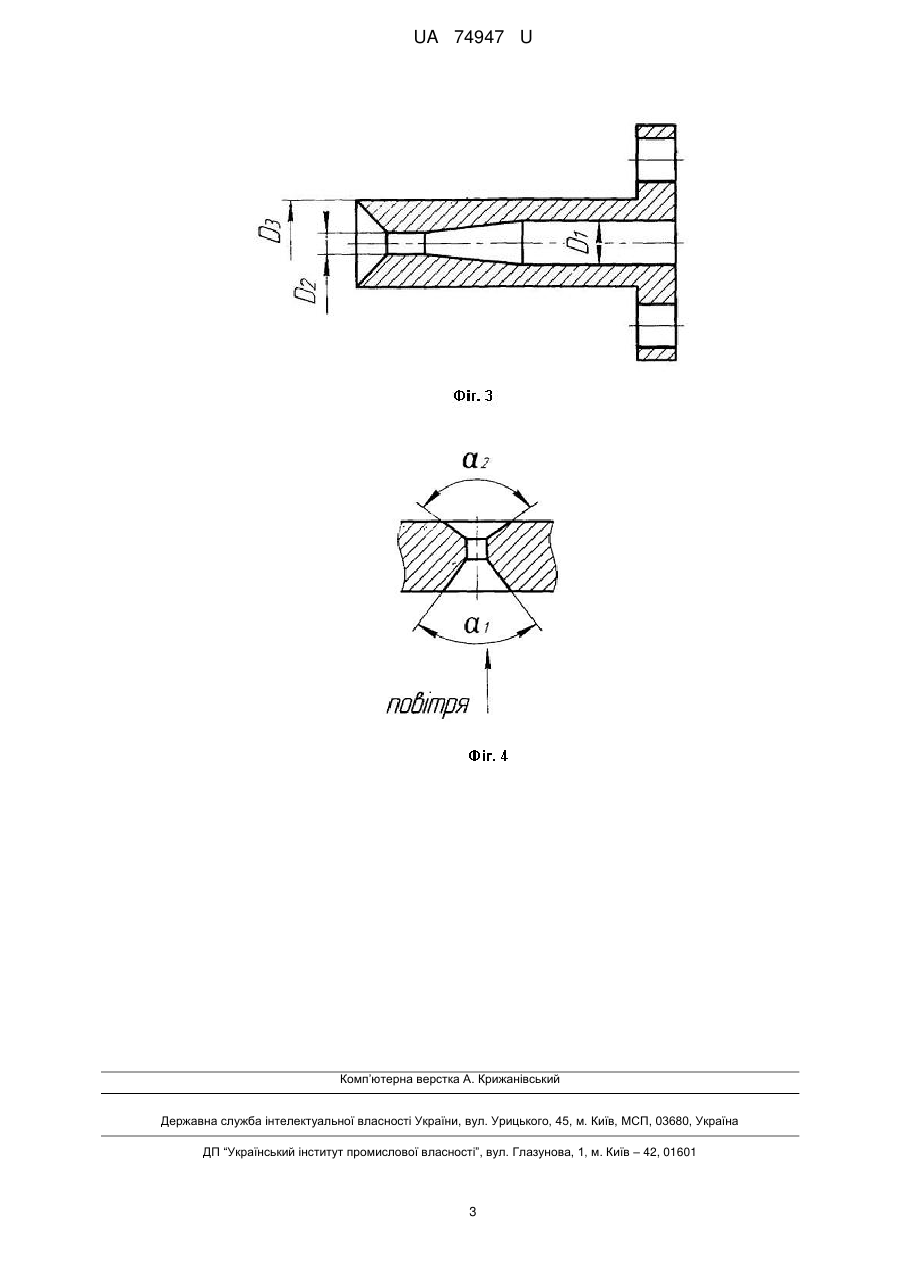

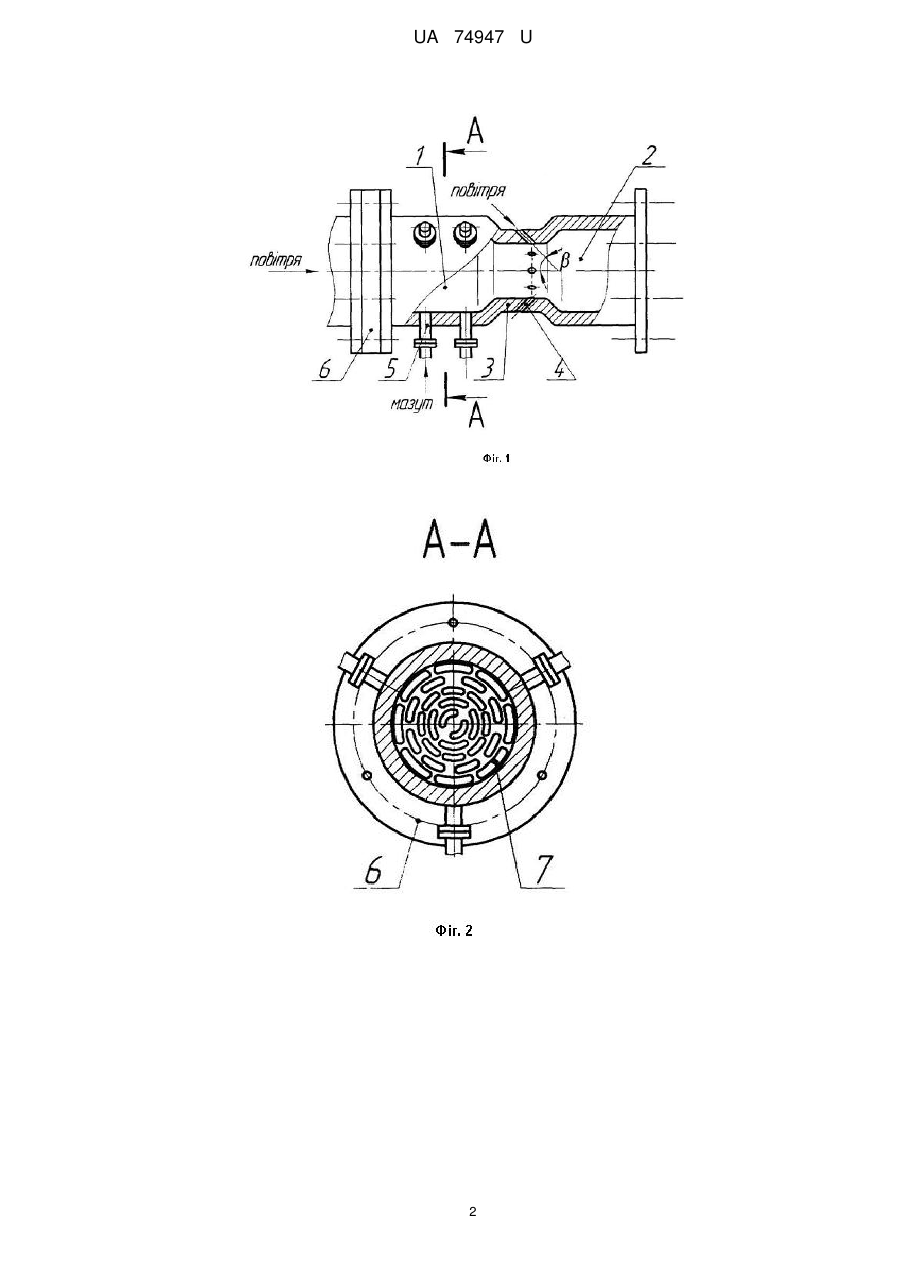

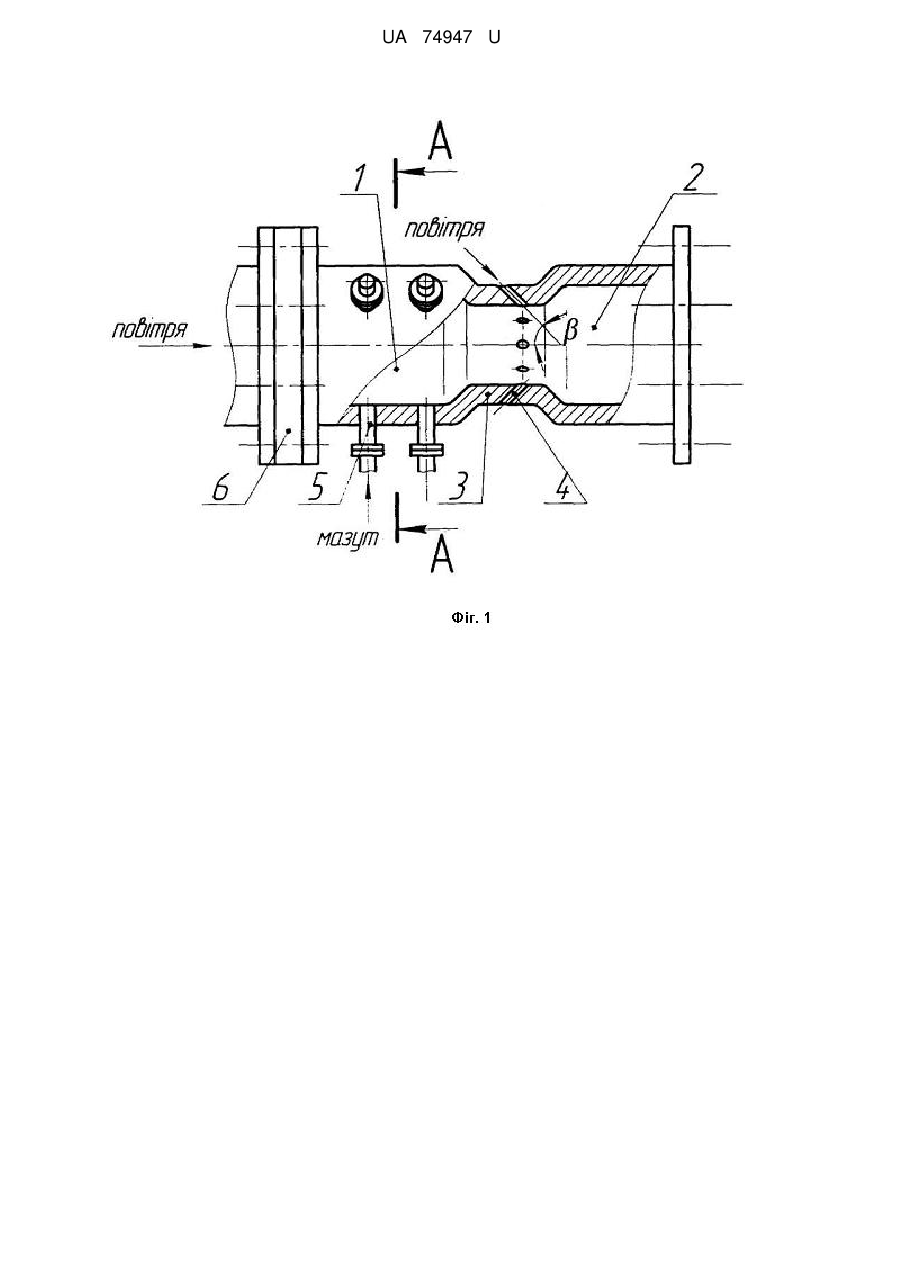

Реферат: Пальник для спалювання мазуту містить сопла, канал подачі повітря, заслінку з отворами, дві камери, з'єднаних між собою за допомогою горловини. UA 74947 U (54) ПАЛЬНИК ДЛЯ СПАЛЮВАННЯ МАЗУТУ UA 74947 U UA 74947 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплоенергетики, зокрема може бути використана в топкових пристроях промислових і комунальних котлів. Відомий пальник для спалювання рідкого палива [Патент № 68243, F23D 7/00. Бюл. № 6 від 23.03.2012 p.], що містить сопла, встановлені у декількох площинах перпендикулярно до осі каналу подачі повітря, при цьому сопла виготовляють з діаметрами, співвідношення величин яких D1:D2:D3 по напрямку подачі мазуту становить 1,0:0,3-0,5:0,6-1,5, а подачу повітря у канал здійснюють через заслінку з отворами у вигляді концентрично розміщених по колах щілин, сторони яких по напрямку подачі повітря утворюють кути на вході 1=(30-60)°, а на виході 2=(90-120)°. Недоліком відомого пальника є втрати тепла від хімічної неповноти згорання мазуту в зоні його горіння, що веде до пониження економічності його роботи. В основу корисної моделі поставлена задача удосконалення конструкції відомого пальника, яка забезпечить більш повне використання потенційної хімічної енергії мазуту шляхом його догоряння у другій камері за рахунок подачі додаткового повітря. Поставлена задача вирішується тим, що пальник для спалювання мазуту, який містить сопла, встановлені у декількох площинах перпендикулярно до осі каналу подачі повітря, згідно з корисною моделлю, пальник для спалювання мазуту містить дві камери, з'єднані між собою за допомогою горловини, у поперечному перерізі якої виконані отвори для подачі додаткового повітря у другу камеру, а кути нахилу отворів до осі каналу пальника в напрямку руху полум'я становлять =(35-65)°. Суть корисної моделі пояснюється кресленням. На фіг. 1 представлений загальний вид пальника; на фіг. 2 - розріз по А-А фіг. 1; на фіг. 3 конструкція сопла; на фіг. 4 - поперечний переріз щілини заслінки. Для реалізації поставленої корисною моделлю задачі використовують пальник, що містить першу 1 і другу 2 циліндричні камери, з'єднані горловиною 3, яка являє собою звужену частину каналу пальника. По периметру горловини 3 виконані отвори 4 для подачі додаткового повітря у другу 2 камеру. При цьому кути нахилу отворів до осі каналу пальника в напрямку руху полум'я беруть в межах =(35-65)°. Для подачі мазуту служать сопла 5, розміщені в декількох площинах, перпендикулярних до осі каналу пальника. Для перетворення ламінарного руху у турбулентний, сопла виготовляють з діаметрами, співвідношення величин D1:D2:D3 яких по напрямку подачі мазуту становить 1,0:0,3-0,5:0,6-1,5. Подачу повітря здійснюють через заслінку 6 з отворами у вигляді концентрично розміщених по колах щілин 7, сторони яких по напрямку його подачі утворюють кути на вході 1=30-60°, а на виході - 2=90-120°. Пальник працює наступним чином. Спочатку у першу 1 камеру подають через щілини 7 заслінки 6 повітря, нагріте до температури вище на (80-100)°С від температури запалювання мазуту, а потім під тиском нагнітають мазут, внаслідок чого відбувається запалювання і початкове горіння робочої суміші. В подальшому при проходженні полум'я через горловину 3 почергово ідуть процеси його стиснення, розширення і турбулізації з одночасним всмоктуванням додаткового повітря через отвори 4. Ежекція додаткового повітря безпосередня в полум'ях забезпечує його хімічну повноту догорання та підвищення коефіцієнта корисної дії пальника. Розроблена конструкція пальника для спалювання мазуту може бути рекомендована для використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пальник для спалювання мазуту, що містить сопла, встановлені у декількох площинах перпендикулярно до осі каналу подачі повітря, при цьому сопла виготовляють з діаметрами, співвідношення величин яких D1:D2:D3 по напрямку подачі мазуту становить 1,0:0,3-0,5:0,6-1,5, а подачу повітря у канал здійснюють через заслінку з отворами у вигляді концентрично розміщених по колах щілин, сторони яких по напрямку подачі повітря утворюють кути на вході 1=(30-60)°, а на виході 2=(90-120)°, який відрізняється тим, що пальник для спалювання мазуту містить дві камери, з'єднані між собою за допомогою горловини, у поперечному перерізі якої виконані отвори для подачі додаткового повітря у другу камеру, а кути нахилу отворів до осі каналу пальника в напрямку руху полум'я становлять =(35-65)°. 1 UA 74947 U 2 UA 74947 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
