Трубчаста паля

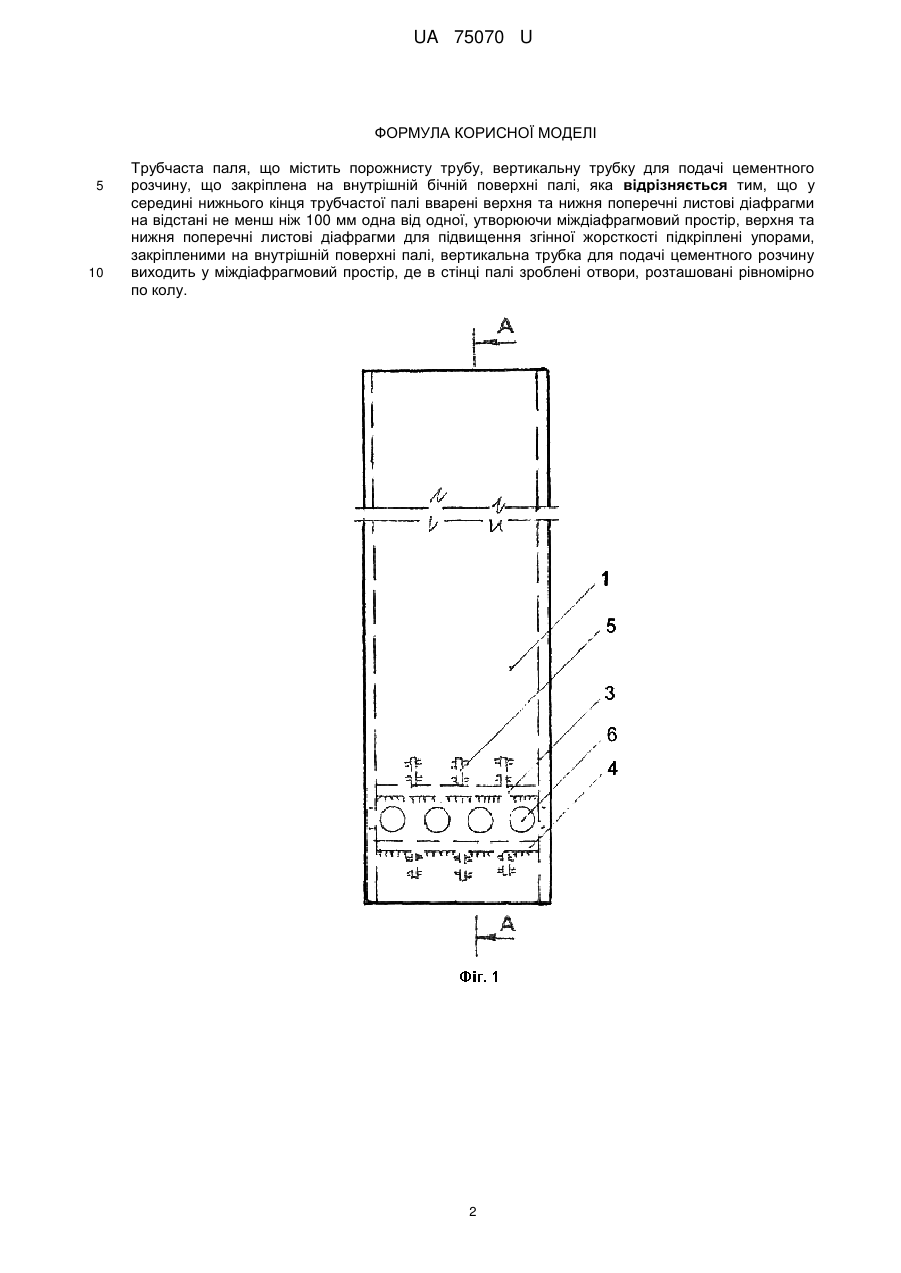

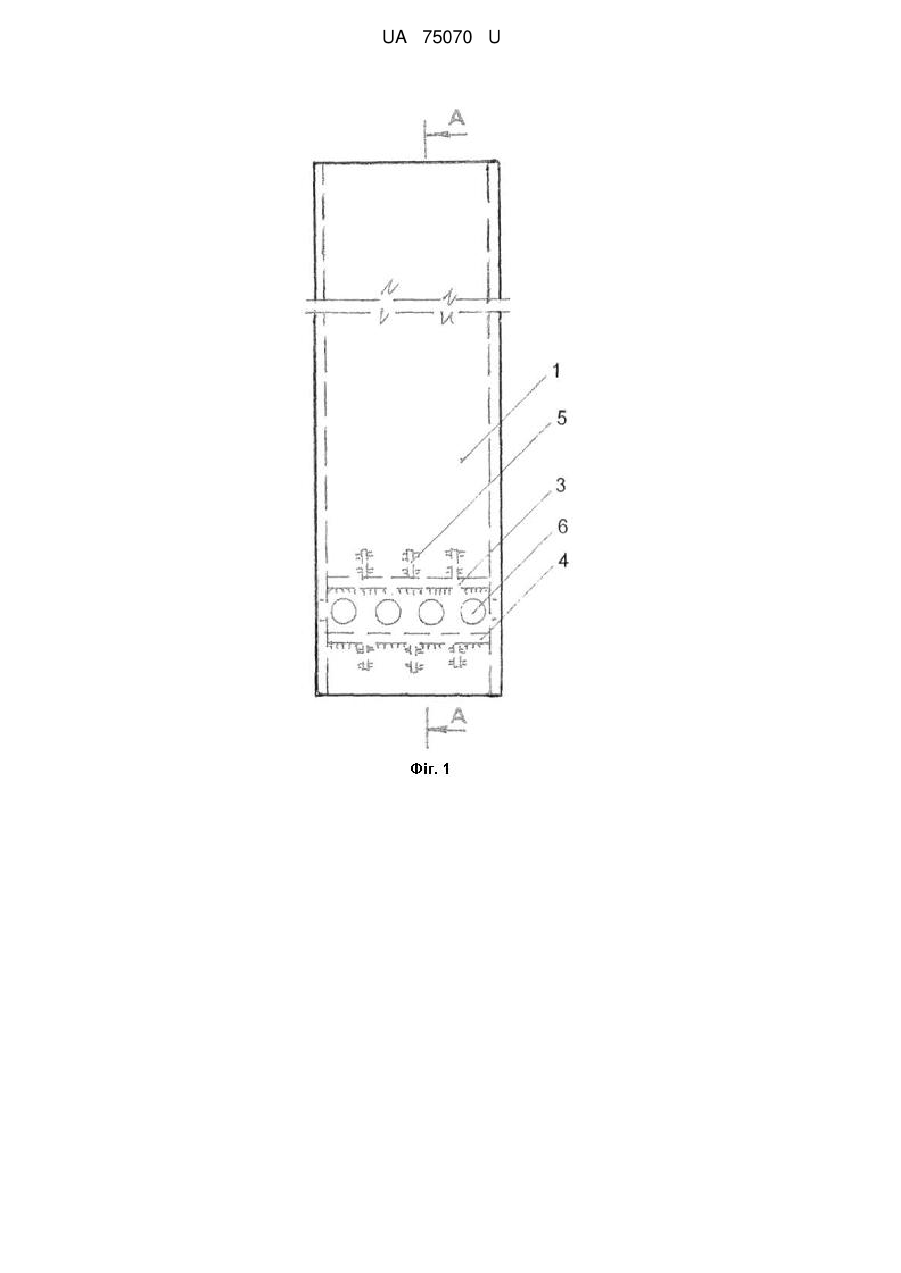

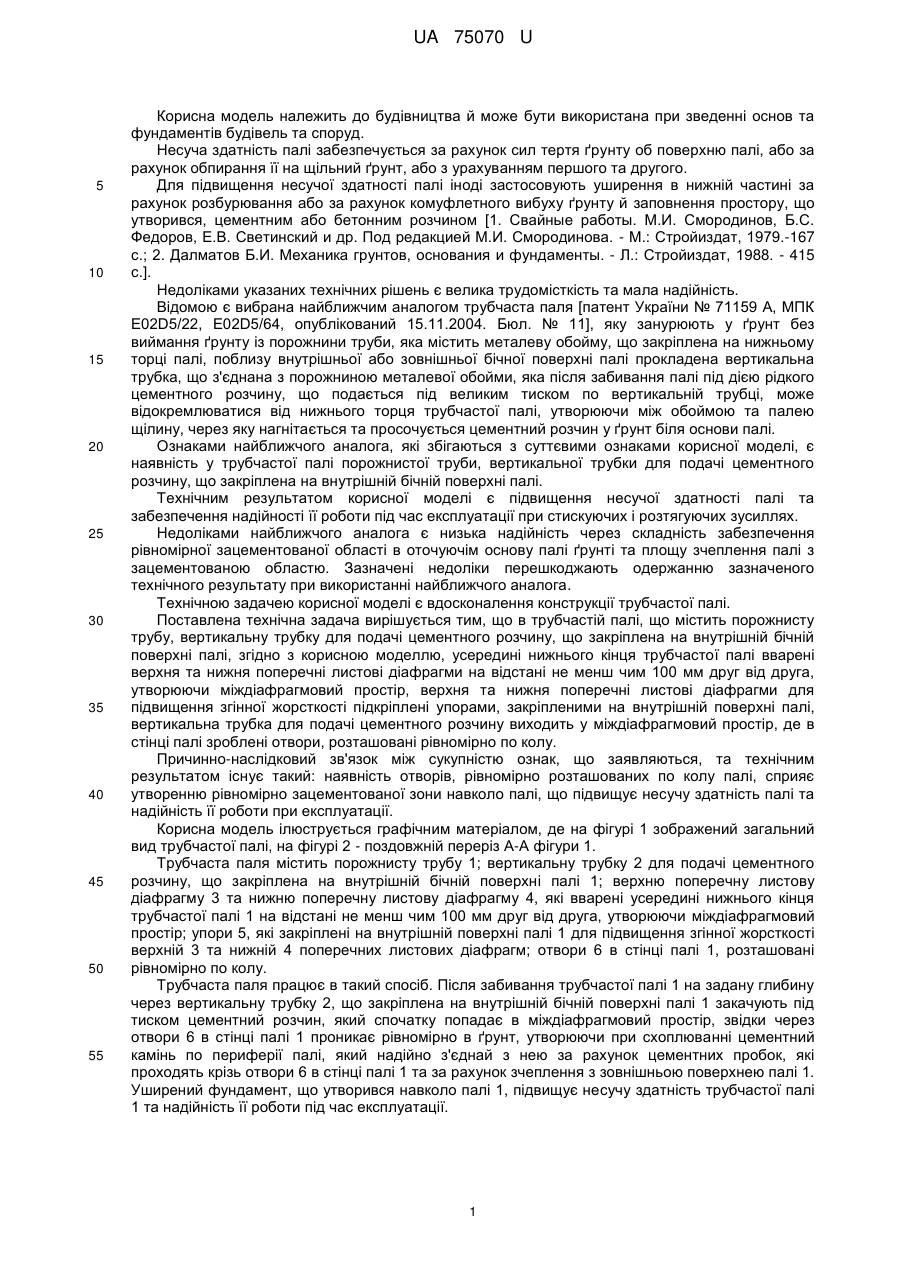

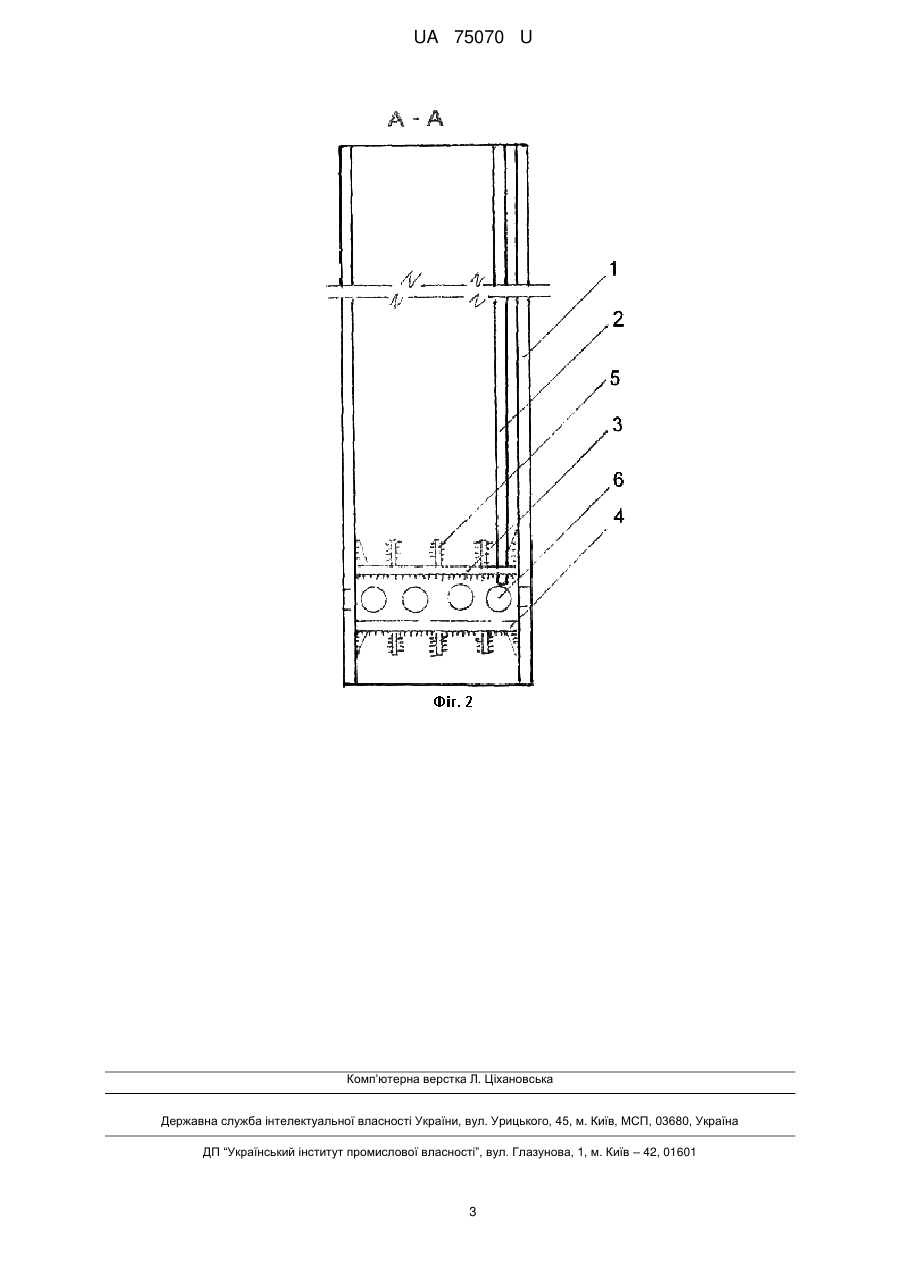

Реферат: Трубчаста паля містить порожнисту трубу, вертикальну трубку для подачі цементного розчину, що закріплена на внутрішній бічній поверхні палі. У середині нижнього кінця трубчастої палі вварені верхня та нижня поперечні листові діафрагми на відстані не менш ніж 100 мм одна від одної, утворюючи міждіафрагмовий простір. Верхня та нижня поперечні листові діафрагми для підвищення згінної жорсткості підкріплені упорами, закріпленими на внутрішній поверхні палі. Вертикальна трубка для подачі цементного розчину виходить у міждіафрагмовий простір, де в стінці палі зроблені отвори, розташовані рівномірно по колу. UA 75070 U (54) ТРУБЧАСТА ПАЛЯ UA 75070 U UA 75070 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва й може бути використана при зведенні основ та фундаментів будівель та споруд. Несуча здатність палі забезпечується за рахунок сил тертя ґрунту об поверхню палі, або за рахунок обпирання її на щільний ґрунт, або з урахуванням першого та другого. Для підвищення несучої здатності палі іноді застосовують уширення в нижній частині за рахунок розбурювання або за рахунок комуфлетного вибуху ґрунту й заповнення простору, що утворився, цементним або бетонним розчином [1. Свайные работы. М.И. Смородинов, Б.С. Федоров, Е.В. Светинский и др. Под редакцией М.И. Смородинова. - М.: Стройиздат, 1979.-167 с.; 2. Далматов Б.И. Механика грунтов, основания и фундаменты. - Л.: Стройиздат, 1988. - 415 с.]. Недоліками указаних технічних рішень є велика трудомісткість та мала надійність. Відомою є вибрана найближчим аналогом трубчаста паля [патент України № 71159 А, МПК E02D5/22, E02D5/64, опублікований 15.11.2004. Бюл. № 11], яку занурюють у ґрунт без виймання ґрунту із порожнини труби, яка містить металеву обойму, що закріплена на нижньому торці палі, поблизу внутрішньої або зовнішньої бічної поверхні палі прокладена вертикальна трубка, що з'єднана з порожниною металевої обойми, яка після забивання палі під дією рідкого цементного розчину, що подається під великим тиском по вертикальній трубці, може відокремлюватися від нижнього торця трубчастої палі, утворюючи між обоймою та палею щілину, через яку нагнітається та просочується цементний розчин у ґрунт біля основи палі. Ознаками найближчого аналога, які збігаються з суттєвими ознаками корисної моделі, є наявність у трубчастої палі порожнистої труби, вертикальної трубки для подачі цементного розчину, що закріплена на внутрішній бічній поверхні палі. Технічним результатом корисної моделі є підвищення несучої здатності палі та забезпечення надійності її роботи під час експлуатації при стискуючих і розтягуючих зусиллях. Недоліками найближчого аналога є низька надійність через складність забезпечення рівномірної зацементованої області в оточуючім основу палі ґрунті та площу зчеплення палі з зацементованою областю. Зазначені недоліки перешкоджають одержанню зазначеного технічного результату при використанні найближчого аналога. Технічною задачею корисної моделі є вдосконалення конструкції трубчастої палі. Поставлена технічна задача вирішується тим, що в трубчастій палі, що містить порожнисту трубу, вертикальну трубку для подачі цементного розчину, що закріплена на внутрішній бічній поверхні палі, згідно з корисною моделлю, усередині нижнього кінця трубчастої палі вварені верхня та нижня поперечні листові діафрагми на відстані не менш чим 100 мм друг від друга, утворюючи міждіафрагмовий простір, верхня та нижня поперечні листові діафрагми для підвищення згінної жорсткості підкріплені упорами, закріпленими на внутрішній поверхні палі, вертикальна трубка для подачі цементного розчину виходить у міждіафрагмовий простір, де в стінці палі зроблені отвори, розташовані рівномірно по колу. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує такий: наявність отворів, рівномірно розташованих по колу палі, сприяє утворенню рівномірно зацементованої зони навколо палі, що підвищує несучу здатність палі та надійність її роботи при експлуатації. Корисна модель ілюструється графічним матеріалом, де на фігурі 1 зображений загальний вид трубчастої палі, на фігурі 2 - поздовжній переріз А-А фігури 1. Трубчаста паля містить порожнисту трубу 1; вертикальну трубку 2 для подачі цементного розчину, що закріплена на внутрішній бічній поверхні палі 1; верхню поперечну листову діафрагму 3 та нижню поперечну листову діафрагму 4, які вварені усередині нижнього кінця трубчастої палі 1 на відстані не менш чим 100 мм друг від друга, утворюючи міждіафрагмовий простір; упори 5, які закріплені на внутрішній поверхні палі 1 для підвищення згінної жорсткості верхній 3 та нижній 4 поперечних листових діафрагм; отвори 6 в стінці палі 1, розташовані рівномірно по колу. Трубчаста паля працює в такий спосіб. Після забивання трубчастої палі 1 на задану глибину через вертикальну трубку 2, що закріплена на внутрішній бічній поверхні палі 1 закачують під тиском цементний розчин, який спочатку попадає в міждіафрагмовий простір, звідки через отвори 6 в стінці палі 1 проникає рівномірно в ґрунт, утворюючи при схоплюванні цементний камінь по периферії палі, який надійно з'єднай з нею за рахунок цементних пробок, які проходять крізь отвори 6 в стінці палі 1 та за рахунок зчеплення з зовнішньою поверхнею палі 1. Уширений фундамент, що утворився навколо палі 1, підвищує несучу здатність трубчастої палі 1 та надійність її роботи під час експлуатації. 1 UA 75070 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Трубчаста паля, що містить порожнисту трубу, вертикальну трубку для подачі цементного розчину, що закріплена на внутрішній бічній поверхні палі, яка відрізняється тим, що у середині нижнього кінця трубчастої палі вварені верхня та нижня поперечні листові діафрагми на відстані не менш ніж 100 мм одна від одної, утворюючи міждіафрагмовий простір, верхня та нижня поперечні листові діафрагми для підвищення згінної жорсткості підкріплені упорами, закріпленими на внутрішній поверхні палі, вертикальна трубка для подачі цементного розчину виходить у міждіафрагмовий простір, де в стінці палі зроблені отвори, розташовані рівномірно по колу. 2 UA 75070 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
