Система теплопостачання

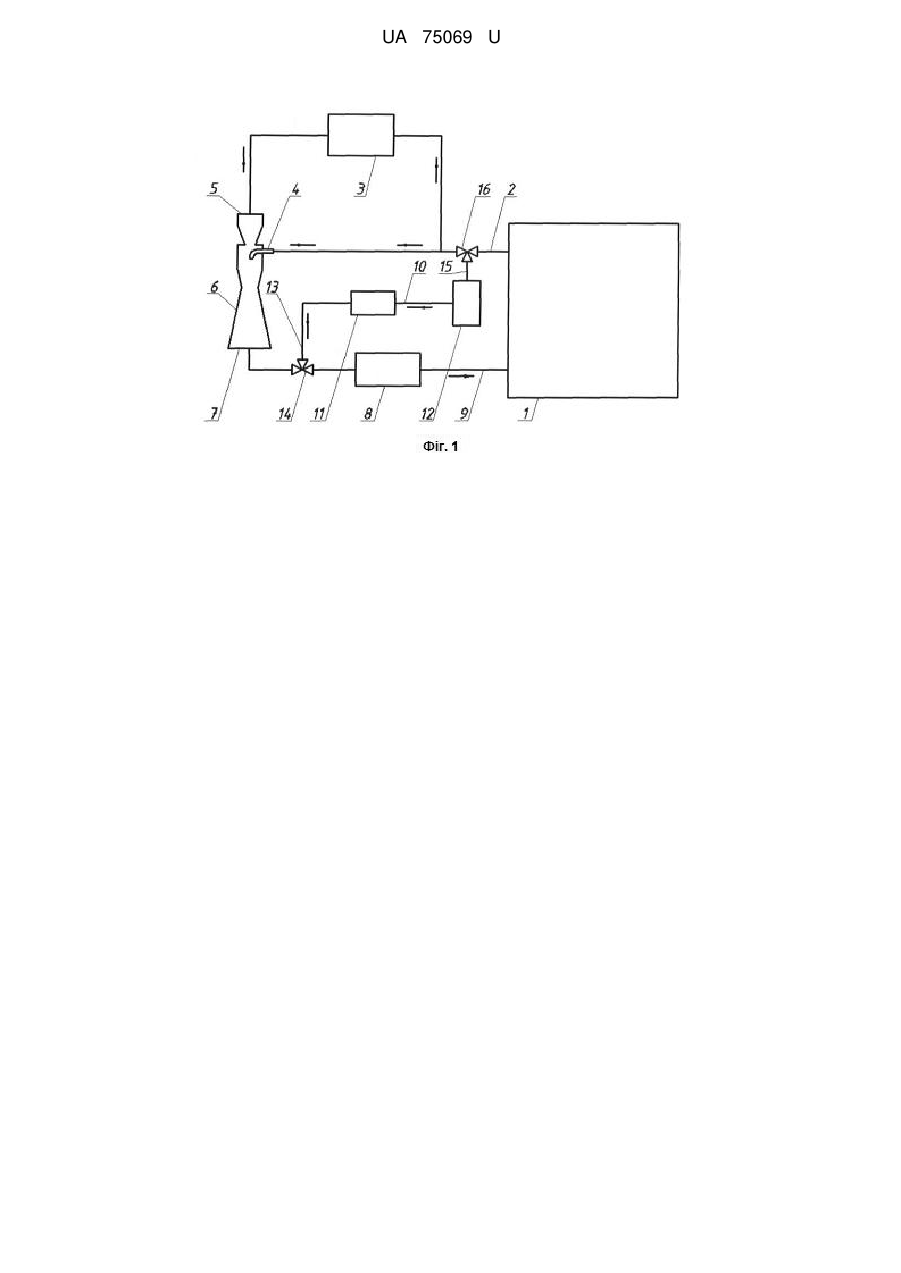

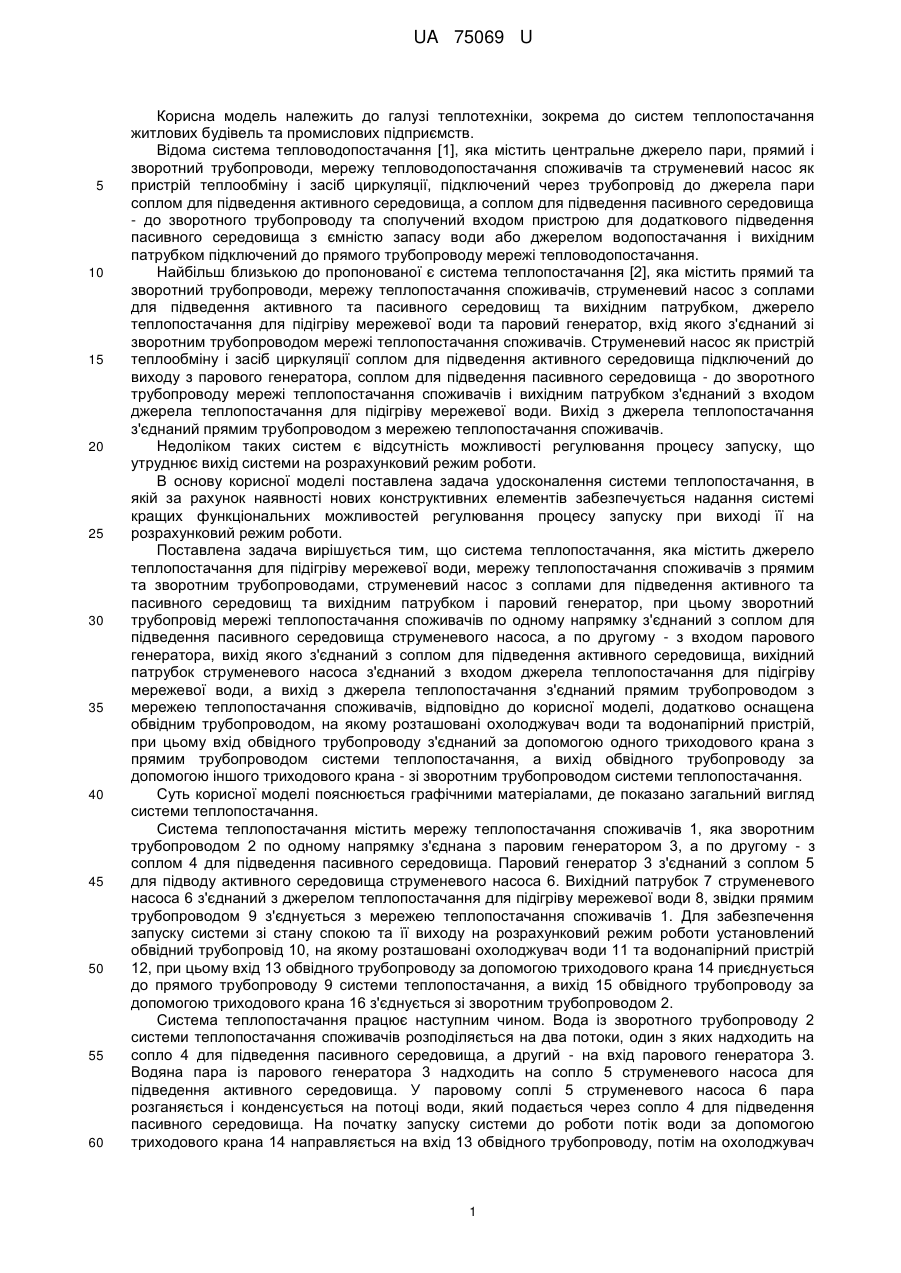

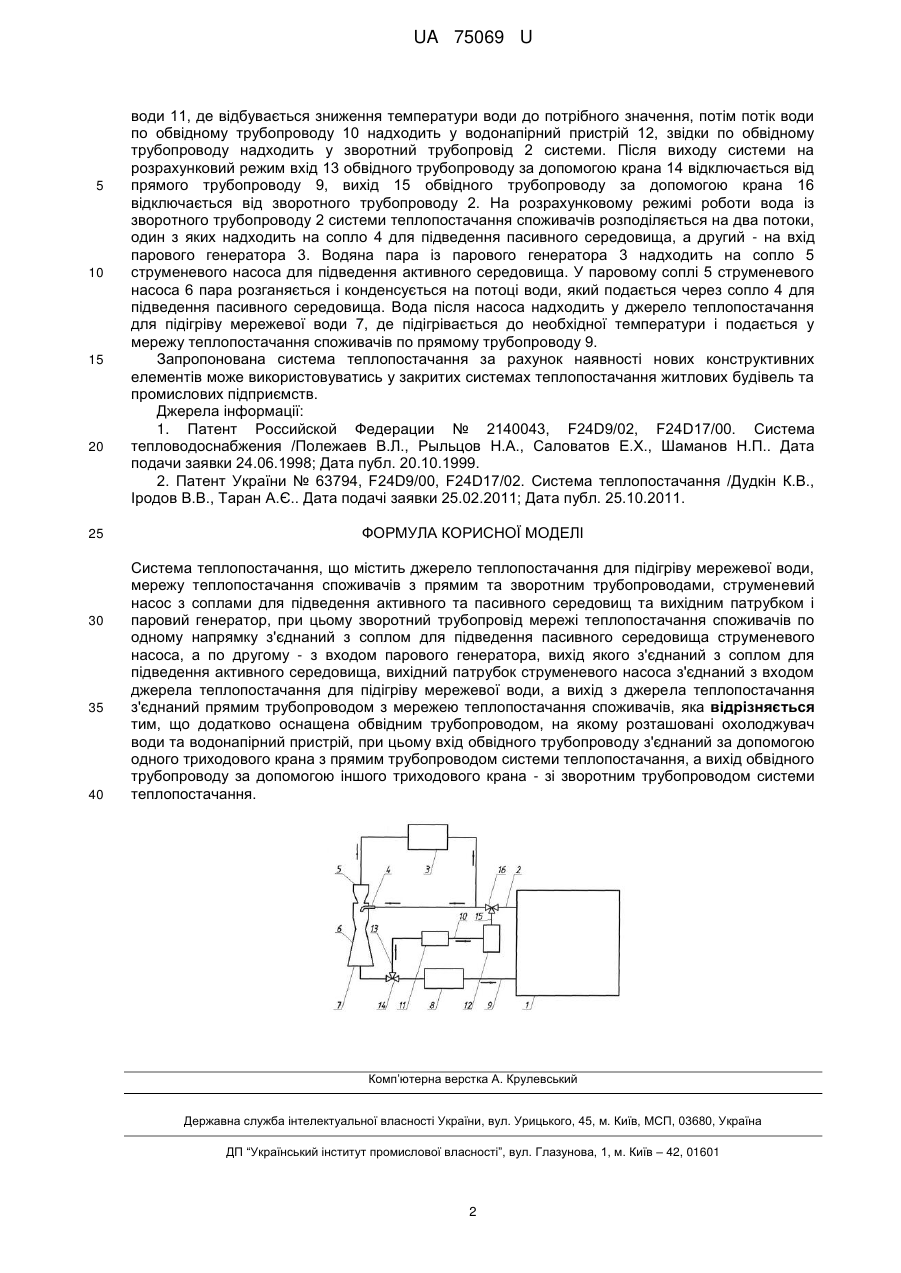

Реферат: Система теплопостачання містить джерело теплопостачання для підігріву мережевої води, мережу теплопостачання споживачів з прямим та зворотним трубопроводами, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком і паровий генератор. При цьому зворотний трубопровід мережі теплопостачання споживачів по одному напрямку з'єднаний з соплом для підведення пасивного середовища струменевого насоса, а по другому - з входом парового генератора. Вихід останнього з'єднаний з соплом для підведення активного середовища, вихідний патрубок струменевого насоса з'єднаний з входом джерела теплопостачання для підігріву мережевої води, а вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів. Система додатково оcнащена обвідним трубопроводом, на якому розташовані охолоджувач води та водонапірний пристрій. При цьому вхід обвідного трубопроводу з'єднаний за допомогою одного триходового крана з прямим трубопроводом системи теплопостачання, а вихід обвідного трубопроводу за допомогою іншого триходового крана - зі зворотним трубопроводом системи теплопостачання. UA 75069 U (54) СИСТЕМА ТЕПЛОПОСТАЧАННЯ UA 75069 U UA 75069 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплотехніки, зокрема до систем теплопостачання житлових будівель та промислових підприємств. Відома система тепловодопостачання [1], яка містить центральне джерело пари, прямий і зворотний трубопроводи, мережу тепловодопостачання споживачів та струменевий насос як пристрій теплообміну і засіб циркуляції, підключений через трубопровід до джерела пари соплом для підведення активного середовища, а соплом для підведення пасивного середовища - до зворотного трубопроводу та сполучений входом пристрою для додаткового підведення пасивного середовища з ємністю запасу води або джерелом водопостачання і вихідним патрубком підключений до прямого трубопроводу мережі тепловодопостачання. Найбільш близькою до пропонованої є система теплопостачання [2], яка містить прямий та зворотний трубопроводи, мережу теплопостачання споживачів, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком, джерело теплопостачання для підігріву мережевої води та паровий генератор, вхід якого з'єднаний зі зворотним трубопроводом мережі теплопостачання споживачів. Струменевий насос як пристрій теплообміну і засіб циркуляції соплом для підведення активного середовища підключений до виходу з парового генератора, соплом для підведення пасивного середовища - до зворотного трубопроводу мережі теплопостачання споживачів і вихідним патрубком з'єднаний з входом джерела теплопостачання для підігріву мережевої води. Вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів. Недоліком таких систем є відсутність можливості регулювання процесу запуску, що утруднює вихід системи на розрахунковий режим роботи. В основу корисної моделі поставлена задача удосконалення системи теплопостачання, в якій за рахунок наявності нових конструктивних елементів забезпечується надання системі кращих функціональних можливостей регулювання процесу запуску при виході її на розрахунковий режим роботи. Поставлена задача вирішується тим, що система теплопостачання, яка містить джерело теплопостачання для підігріву мережевої води, мережу теплопостачання споживачів з прямим та зворотним трубопроводами, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком і паровий генератор, при цьому зворотний трубопровід мережі теплопостачання споживачів по одному напрямку з'єднаний з соплом для підведення пасивного середовища струменевого насоса, а по другому - з входом парового генератора, вихід якого з'єднаний з соплом для підведення активного середовища, вихідний патрубок струменевого насоса з'єднаний з входом джерела теплопостачання для підігріву мережевої води, а вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів, відповідно до корисної моделі, додатково оснащена обвідним трубопроводом, на якому розташовані охолоджувач води та водонапірний пристрій, при цьому вхід обвідного трубопроводу з'єднаний за допомогою одного триходового крана з прямим трубопроводом системи теплопостачання, а вихід обвідного трубопроводу за допомогою іншого триходового крана - зі зворотним трубопроводом системи теплопостачання. Суть корисної моделі пояснюється графічними матеріалами, де показано загальний вигляд системи теплопостачання. Система теплопостачання містить мережу теплопостачання споживачів 1, яка зворотним трубопроводом 2 по одному напрямку з'єднана з паровим генератором 3, а по другому - з соплом 4 для підведення пасивного середовища. Паровий генератор 3 з'єднаний з соплом 5 для підводу активного середовища струменевого насоса 6. Вихідний патрубок 7 струменевого насоса 6 з'єднаний з джерелом теплопостачання для підігріву мережевої води 8, звідки прямим трубопроводом 9 з'єднується з мережею теплопостачання споживачів 1. Для забезпечення запуску системи зі стану спокою та її виходу на розрахунковий режим роботи установлений обвідний трубопровід 10, на якому розташовані охолоджувач води 11 та водонапірний пристрій 12, при цьому вхід 13 обвідного трубопроводу за допомогою триходового крана 14 приєднується до прямого трубопроводу 9 системи теплопостачання, а вихід 15 обвідного трубопроводу за допомогою триходового крана 16 з'єднується зі зворотним трубопроводом 2. Система теплопостачання працює наступним чином. Вода із зворотного трубопроводу 2 системи теплопостачання споживачів розподіляється на два потоки, один з яких надходить на сопло 4 для підведення пасивного середовища, а другий - на вхід парового генератора 3. Водяна пара із парового генератора 3 надходить на сопло 5 струменевого насоса для підведення активного середовища. У паровому соплі 5 струменевого насоса 6 пара розганяється і конденсується на потоці води, який подається через сопло 4 для підведення пасивного середовища. На початку запуску системи до роботи потік води за допомогою триходового крана 14 направляється на вхід 13 обвідного трубопроводу, потім на охолоджувач 1 UA 75069 U 5 10 15 20 25 30 35 40 води 11, де відбувається зниження температури води до потрібного значення, потім потік води по обвідному трубопроводу 10 надходить у водонапірний пристрій 12, звідки по обвідному трубопроводу надходить у зворотний трубопровід 2 системи. Після виходу системи на розрахунковий режим вхід 13 обвідного трубопроводу за допомогою крана 14 відключається від прямого трубопроводу 9, вихід 15 обвідного трубопроводу за допомогою крана 16 відключається від зворотного трубопроводу 2. На розрахунковому режимі роботи вода із зворотного трубопроводу 2 системи теплопостачання споживачів розподіляється на два потоки, один з яких надходить на сопло 4 для підведення пасивного середовища, а другий - на вхід парового генератора 3. Водяна пара із парового генератора 3 надходить на сопло 5 струменевого насоса для підведення активного середовища. У паровому соплі 5 струменевого насоса 6 пара розганяється і конденсується на потоці води, який подається через сопло 4 для підведення пасивного середовища. Вода після насоса надходить у джерело теплопостачання для підігріву мережевої води 7, де підігрівається до необхідної температури і подається у мережу теплопостачання споживачів по прямому трубопроводу 9. Запропонована система теплопостачання за рахунок наявності нових конструктивних елементів може використовуватись у закритих системах теплопостачання житлових будівель та промислових підприємств. Джерела інформації: 1. Патент Российской Федерации № 2140043, F24D9/02, F24D17/00. Система тепловодоснабжения /Полежаев В.Л., Рыльцов Н.А., Саловатов Е.Х., Шаманов Н.П.. Дата подачи заявки 24.06.1998; Дата публ. 20.10.1999. 2. Патент України № 63794, F24D9/00, F24D17/02. Система теплопостачання /Дудкін К.В., Іродов В.В., Таран А.Є.. Дата подачі заявки 25.02.2011; Дата публ. 25.10.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Система теплопостачання, що містить джерело теплопостачання для підігріву мережевої води, мережу теплопостачання споживачів з прямим та зворотним трубопроводами, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком і паровий генератор, при цьому зворотний трубопровід мережі теплопостачання споживачів по одному напрямку з'єднаний з соплом для підведення пасивного середовища струменевого насоса, а по другому - з входом парового генератора, вихід якого з'єднаний з соплом для підведення активного середовища, вихідний патрубок струменевого насоса з'єднаний з входом джерела теплопостачання для підігріву мережевої води, а вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів, яка відрізняється тим, що додатково оcнащена обвідним трубопроводом, на якому розташовані охолоджувач води та водонапірний пристрій, при цьому вхід обвідного трубопроводу з'єднаний за допомогою одного триходового крана з прямим трубопроводом системи теплопостачання, а вихід обвідного трубопроводу за допомогою іншого триходового крана - зі зворотним трубопроводом системи теплопостачання. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
