Конструкція з вертикальними і поперечними елементами

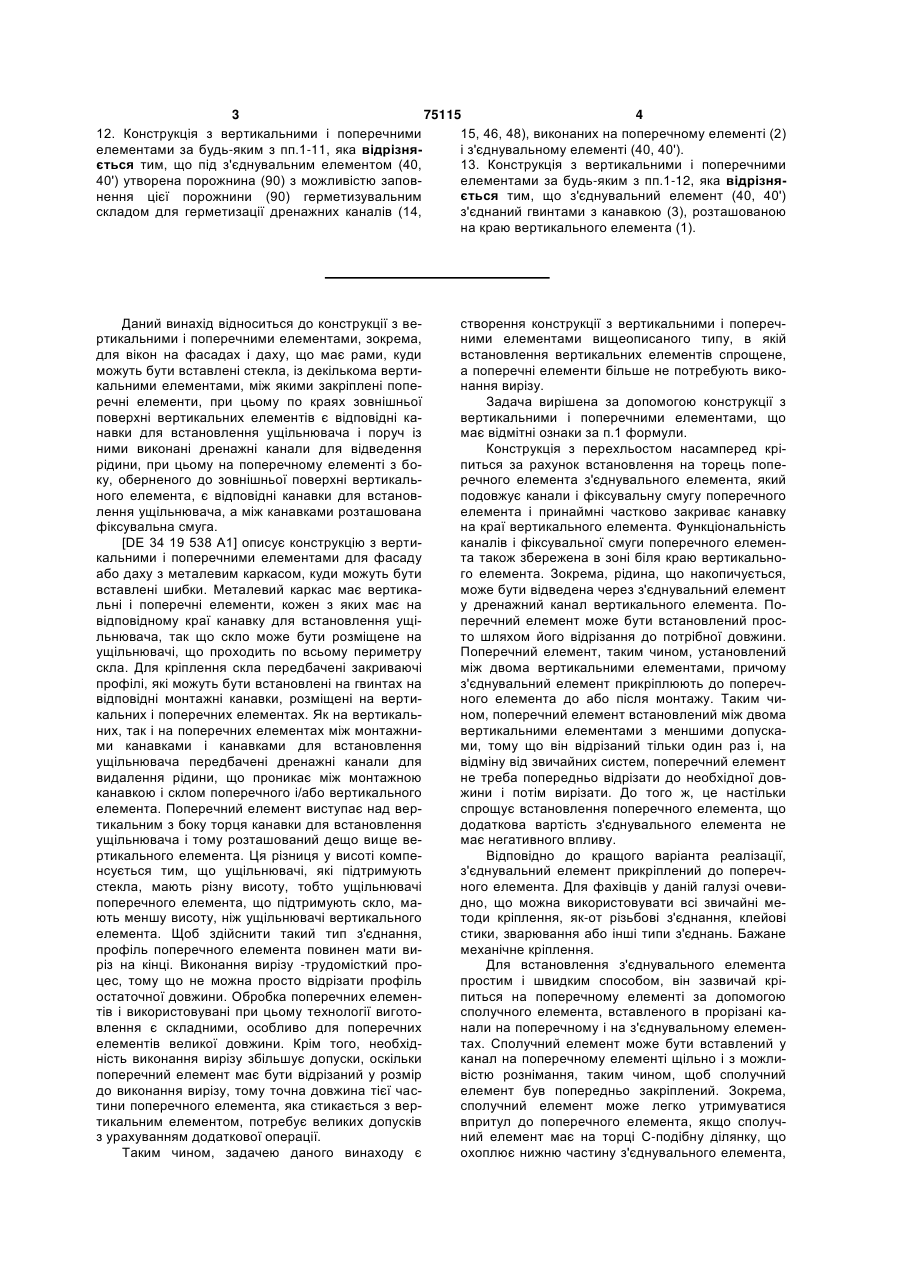

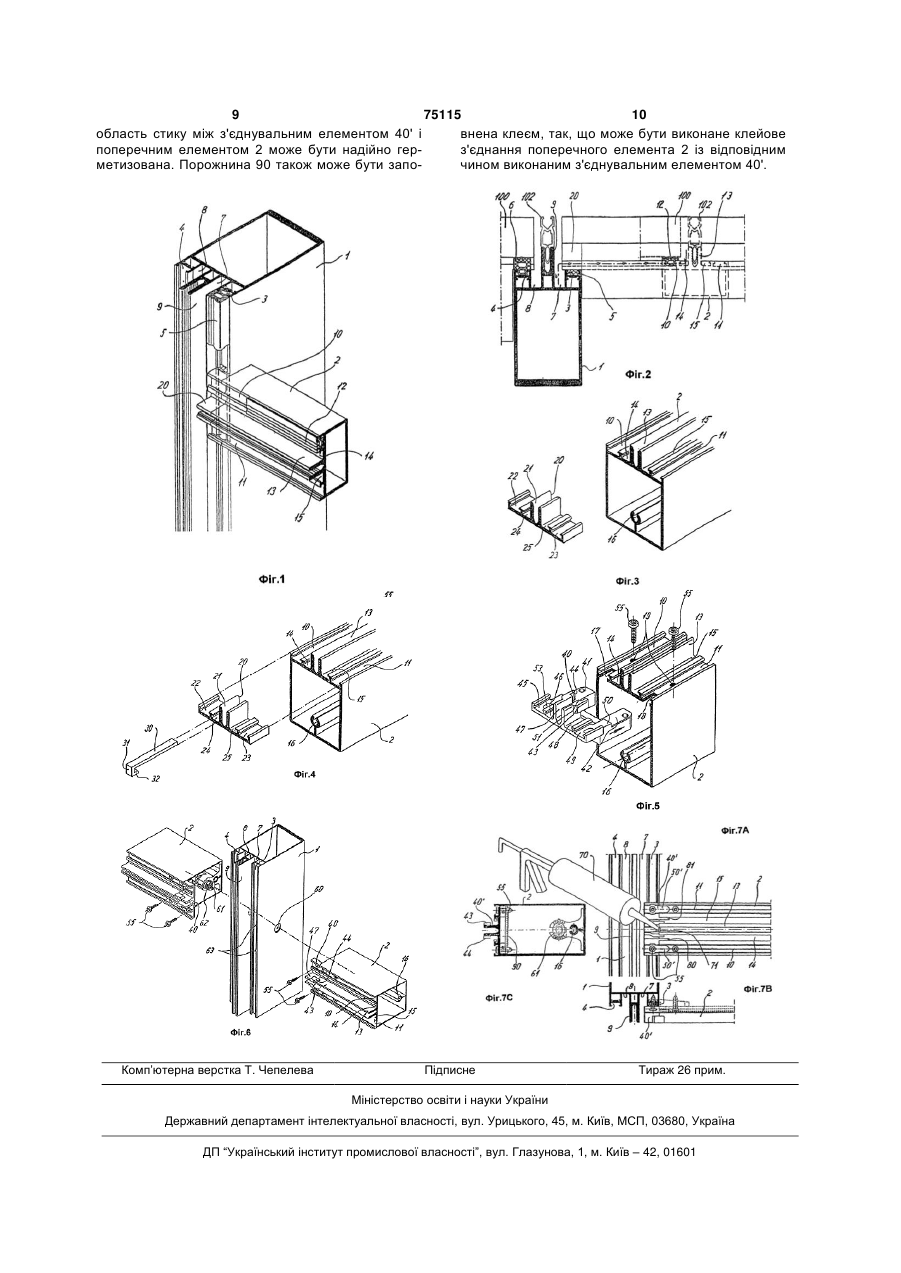

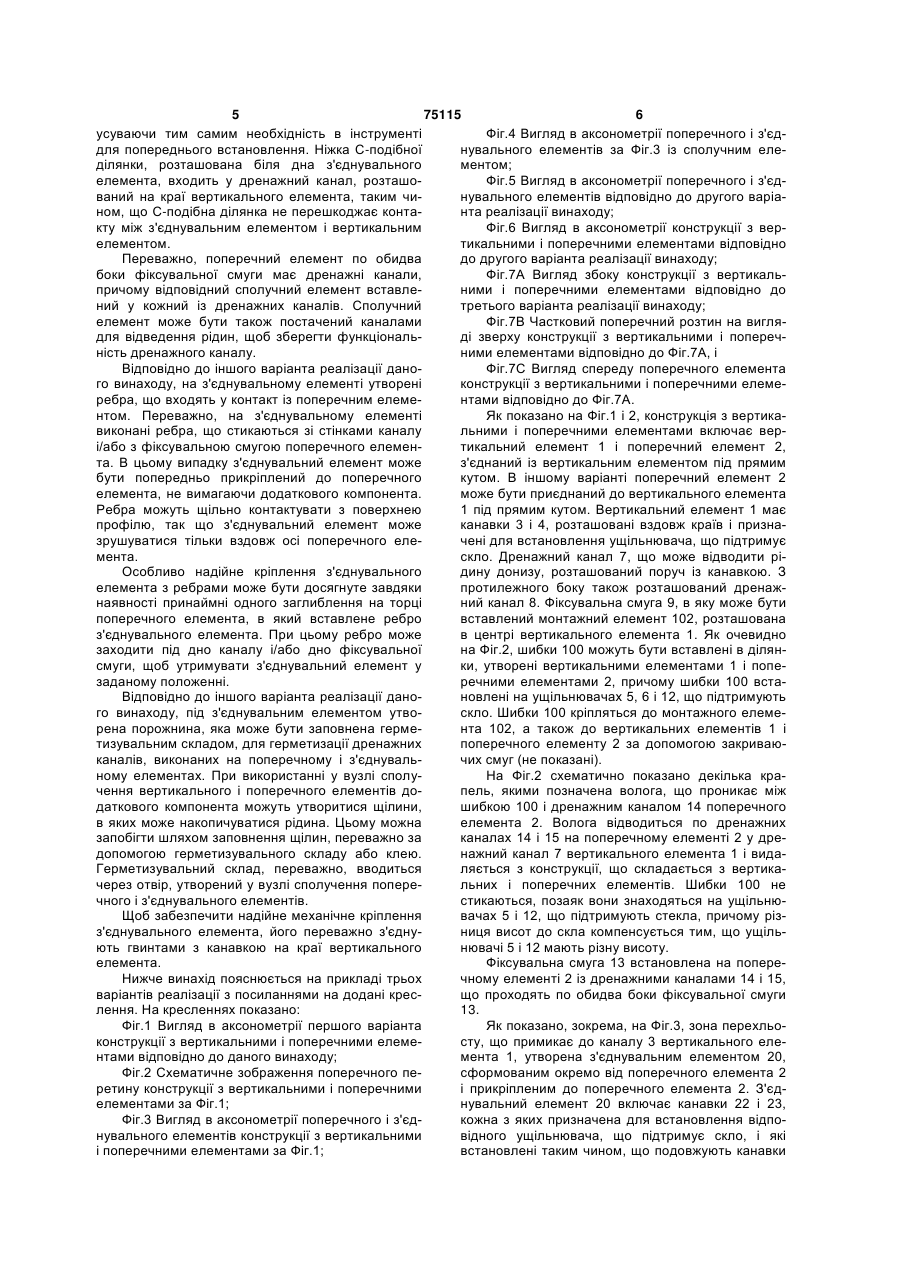

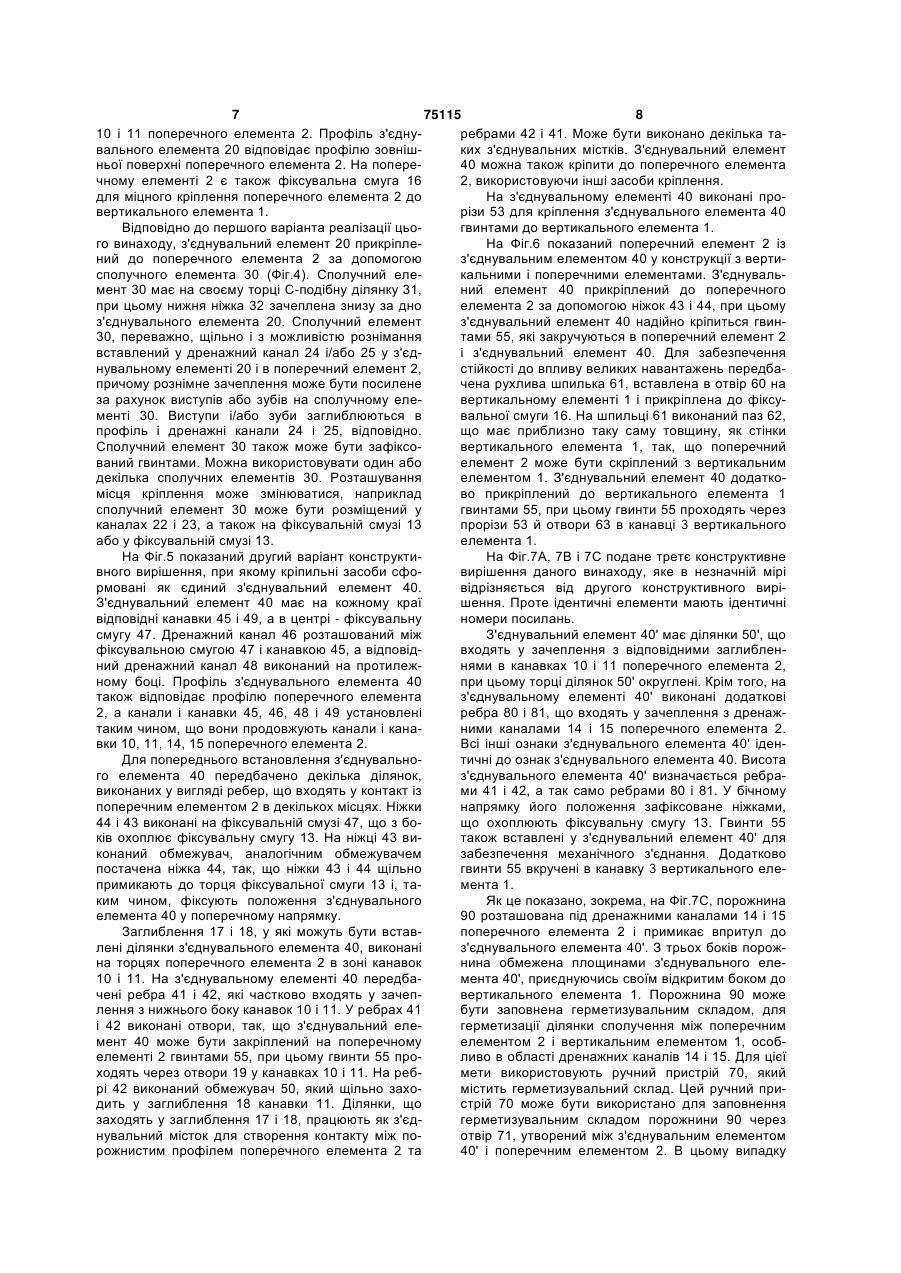

1. Конструкція з вертикальними і поперечними елементами, зокрема для вікон на фасадах і даху, яка має рами, куди можуть бути вставлені стекла (100), із декількома вертикальними елементами (1), між якими закріплені поперечні елементи (2), при цьому на краях зовнішньої поверхні вертикальних елементів (1) є канавки (3, 4) для встановлення ущільнювача (5, 6) і поруч із канавками (3, 4) виконані дренажні канали (7, 8) для відведення рідини, причому на поперечному елементі (2) по краях з боку, оберненого до зовнішньої поверхні вертикального елемента (1), є відповідні канавки (10, 11) для встановлення ущільнювача (12), а між канавками (10, 11) розташована фіксувальна смуга (13), яка відрізняється тим, що на торець поперечного елемента (2) встановлений з'єднувальний елемент (20, 40, 40'), причому цей з'єднувальний елемент (20, 40, 40') подовжує канавки (10, 11) і фіксувальну смугу (13) поперечного елемента (2) і принаймні частково закриває канавку (3), розташовану на краю вертикального елемента (1). 2. Конструкція з вертикальними і поперечними елементами за п.1, яка відрізняється тим, що з'єднувальний елемент (20, 40, 40') прикріплений до поперечного елемента (2). 3. Конструкція з вертикальними і поперечними елементами за п.1 або 2, яка відрізняється тим, що з'єднувальний елемент (20) прикріплений до поперечного елемента (2) за допомогою сполучного елемента (30), вставленого в прорізаний канал 2 (19) 1 3 75115 4 12. Конструкція з вертикальними і поперечними 15, 46, 48), виконаних на поперечному елементі (2) елементами за будь-яким з пп.1-11, яка відрізняі з'єднувальному елементі (40, 40'). ється тим, що під з'єднувальним елементом (40, 13. Конструкція з вертикальними і поперечними елементами за будь-яким з пп.1-12, яка відрізня40') утворена порожнина (90) з можливістю заповється тим, що з'єднувальний елемент (40, 40') нення цієї порожнини (90) герметизувальним складом для герметизації дренажних каналів (14, з'єднаний гвинтами з канавкою (3), розташованою на краю вертикального елемента (1). Даний винахід відноситься до конструкції з вертикальними і поперечними елементами, зокрема, для вікон на фасадах і даху, що має рами, куди можуть бути вставлені стекла, із декількома вертикальними елементами, між якими закріплені поперечні елементи, при цьому по краях зовнішньої поверхні вертикальних елементів є відповідні канавки для встановлення ущільнювача і поруч із ними виконані дренажні канали для відведення рідини, при цьому на поперечному елементі з боку, оберненого до зовнішньої поверхні вертикального елемента, є відповідні канавки для встановлення ущільнювача, а між канавками розташована фіксувальна смуга. [DE 34 19 538 А1] описує конструкцію з вертикальними і поперечними елементами для фасаду або даху з металевим каркасом, куди можуть бути вставлені шибки. Металевий каркас має вертикальні і поперечні елементи, кожен з яких має на відповідному краї канавку для встановлення ущільнювача, так що скло може бути розміщене на ущільнювачі, що проходить по всьому периметру скла. Для кріплення скла передбачені закриваючі профілі, які можуть бути встановлені на гвинтах на відповідні монтажні канавки, розміщені на вертикальних і поперечних елементах. Як на вертикальних, так і на поперечних елементах між монтажними канавками і канавками для встановлення ущільнювача передбачені дренажні канали для видалення рідини, що проникає між монтажною канавкою і склом поперечного і/або вертикального елемента. Поперечний елемент виступає над вертикальним з боку торця канавки для встановлення ущільнювача і тому розташований дещо вище вертикального елемента. Ця різниця у висоті компенсується тим, що ущільнювачі, які підтримують стекла, мають різну висоту, тобто ущільнювачі поперечного елемента, що підтримують скло, мають меншу висоту, ніж ущільнювачі вертикального елемента. Щоб здійснити такий тип з'єднання, профіль поперечного елемента повинен мати виріз на кінці. Виконання вирізу -трудомісткий процес, тому що не можна просто відрізати профіль остаточної довжини. Обробка поперечних елементів і використовувані при цьому технології виготовлення є складними, особливо для поперечних елементів великої довжини. Крім того, необхідність виконання вирізу збільшує допуски, оскільки поперечний елемент має бути відрізаний у розмір до виконання вирізу, тому точна довжина тієї частини поперечного елемента, яка стикається з вертикальним елементом, потребує великих допусків з урахуванням додаткової операції. Таким чином, задачею даного винаходу є створення конструкції з вертикальними і поперечними елементами вищеописаного типу, в якій встановлення вертикальних елементів спрощене, а поперечні елементи більше не потребують виконання вирізу. Задача вирішена за допомогою конструкції з вертикальними і поперечними елементами, що має відмітні ознаки за п.1 формули. Конструкція з перехльостом насамперед кріпиться за рахунок встановлення на торець поперечного елемента з'єднувального елемента, який подовжує канали і фіксувальну смугу поперечного елемента і принаймні частково закриває канавку на краї вертикального елемента. Функціональність каналів і фіксувальної смуги поперечного елемента також збережена в зоні біля краю вертикального елемента. Зокрема, рідина, що накопичується, може бути відведена через з'єднувальний елемент у дренажний канал вертикального елемента. Поперечний елемент може бути встановлений просто шляхом його відрізання до потрібної довжини. Поперечний елемент, таким чином, установлений між двома вертикальними елементами, причому з'єднувальний елемент прикріплюють до поперечного елемента до або після монтажу. Таким чином, поперечний елемент встановлений між двома вертикальними елементами з меншими допусками, тому що він відрізаний тільки один раз і, на відміну від звичайних систем, поперечний елемент не треба попередньо відрізати до необхідної довжини і потім вирізати. До того ж, це настільки спрощує встановлення поперечного елемента, що додаткова вартість з'єднувального елемента не має негативного впливу. Відповідно до кращого варіанта реалізації, з'єднувальний елемент прикріплений до поперечного елемента. Для фахівців у даній галузі очевидно, що можна використовувати всі звичайні методи кріплення, як-от різьбові з'єднання, клейові стики, зварювання або інші типи з'єднань. Бажане механічне кріплення. Для встановлення з'єднувального елемента простим і швидким способом, він зазвичай кріпиться на поперечному елементі за допомогою сполучного елемента, вставленого в прорізані канали на поперечному і на з'єднувальному елементах. Сполучний елемент може бути вставлений у канал на поперечному елементі щільно і з можливістю рознімання, таким чином, щоб сполучний елемент був попередньо закріплений. Зокрема, сполучний елемент може легко утримуватися впритул до поперечного елемента, якщо сполучний елемент має на торці С-подібну ділянку, що охоплює нижню частину з'єднувального елемента, 5 75115 6 усуваючи тим самим необхідність в інструменті Фіг.4 Вигляд в аксонометрії поперечного і з'єддля попереднього встановлення. Ніжка С-подібної нувального елементів за Фіг.3 із сполучним еледілянки, розташована біля дна з'єднувального ментом; елемента, входить у дренажний канал, розташоФіг.5 Вигляд в аксонометрії поперечного і з'єдваний на краї вертикального елемента, таким чинувального елементів відповідно до другого варіаном, що С-подібна ділянка не перешкоджає контанта реалізації винаходу; кту між з'єднувальним елементом і вертикальним Фіг.6 Вигляд в аксонометрії конструкції з верелементом. тикальними і поперечними елементами відповідно Переважно, поперечний елемент по обидва до другого варіанта реалізації винаходу; боки фіксувальної смуги має дренажні канали, Фіг.7А Вигляд збоку конструкції з вертикальпричому відповідний сполучний елемент вставленими і поперечними елементами відповідно до ний у кожний із дренажних каналів. Сполучний третього варіанта реалізації винаходу; елемент може бути також постачений каналами Фіг.7В Частковий поперечний розтин на виглядля відведення рідин, щоб зберегти функціональді зверху конструкції з вертикальними і поперечність дренажного каналу. ними елементами відповідно до Фіг.7А, і Відповідно до іншого варіанта реалізації даноФіг.7С Вигляд спереду поперечного елемента го винаходу, на з'єднувальному елементі утворені конструкції з вертикальними і поперечними елемеребра, що входять у контакт із поперечним елементами відповідно до Фіг.7А. нтом. Переважно, на з'єднувальному елементі Як показано на Фіг.1 і 2, конструкція з вертикавиконані ребра, що стикаються зі стінками каналу льними і поперечними елементами включає вері/або з фіксувальною смугою поперечного елементикальний елемент 1 і поперечний елемент 2, та. В цьому випадку з'єднувальний елемент може з'єднаний із вертикальним елементом під прямим бути попередньо прикріплений до поперечного кутом. В іншому варіанті поперечний елемент 2 елемента, не вимагаючи додаткового компонента. може бути приєднаний до вертикального елемента Ребра можуть щільно контактувати з поверхнею 1 під прямим кутом. Вертикальний елемент 1 має профілю, так що з'єднувальний елемент може канавки 3 і 4, розташовані вздовж країв і призназрушуватися тільки вздовж осі поперечного елечені для встановлення ущільнювача, що підтримує мента. скло. Дренажний канал 7, що може відводити ріОсобливо надійне кріплення з'єднувального дину донизу, розташований поруч із канавкою. З елемента з ребрами може бути досягнуте завдяки протилежного боку також розташований дренажнаявності принаймні одного заглиблення на торці ний канал 8. Фіксувальна смуга 9, в яку може бути поперечного елемента, в який вставлене ребро вставлений монтажний елемент 102, розташована з'єднувального елемента. При цьому ребро може в центрі вертикального елемента 1. Як очевидно заходити під дно каналу і/або дно фіксувальної на Фіг.2, шибки 100 можуть бути вставлені в ділянсмуги, щоб утримувати з'єднувальний елемент у ки, утворені вертикальними елементами 1 і попезаданому положенні. речними елементами 2, причому шибки 100 встаВідповідно до іншого варіанта реалізації даноновлені на ущільнювачах 5, 6 і 12, що підтримують го винаходу, під з'єднувальним елементом утвоскло. Шибки 100 кріпляться до монтажного елемерена порожнина, яка може бути заповнена гермента 102, а також до вертикальних елементів 1 і тизувальним складом, для герметизації дренажних поперечного елементу 2 за допомогою закриваюканалів, виконаних на поперечному і з'єднувальчих смуг (не показані). ному елементах. При використанні у вузлі сполуНа Фіг.2 схематично показано декілька крачення вертикального і поперечного елементів допель, якими позначена волога, що проникає між даткового компонента можуть утворитися щілини, шибкою 100 і дренажним каналом 14 поперечного в яких може накопичуватися рідина. Цьому можна елемента 2. Волога відводиться по дренажних запобігти шляхом заповнення щілин, переважно за каналах 14 і 15 на поперечному елементі 2 у дредопомогою герметизувального складу або клею. нажний канал 7 вертикального елемента 1 і видаГерметизувальний склад, переважно, вводиться ляється з конструкції, що складається з вертикачерез отвір, утворений у вузлі сполучення поперельних і поперечних елементів. Шибки 100 не чного і з'єднувального елементів. стикаються, позаяк вони знаходяться на ущільнюЩоб забезпечити надійне механічне кріплення вачах 5 і 12, що підтримують стекла, причому різз'єднувального елемента, його переважно з'єднуниця висот до скла компенсується тим, що ущільють гвинтами з канавкою на краї вертикального нювачі 5 і 12 мають різну висоту. елемента. Фіксувальна смуга 13 встановлена на попереНижче винахід пояснюється на прикладі трьох чному елементі 2 із дренажними каналами 14 і 15, варіантів реалізації з посиланнями на додані кресщо проходять по обидва боки фіксувальної смуги лення. На кресленнях показано: 13. Фіг.1 Вигляд в аксонометрії першого варіанта Як показано, зокрема, на Фіг.3, зона перехльоконструкції з вертикальними і поперечними елеместу, що примикає до каналу 3 вертикального елентами відповідно до даного винаходу; мента 1, утворена з'єднувальним елементом 20, Фіг.2 Схематичне зображення поперечного песформованим окремо від поперечного елемента 2 ретину конструкції з вертикальними і поперечними і прикріпленим до поперечного елемента 2. З'єделементами за Фіг.1; нувальний елемент 20 включає канавки 22 і 23, Фіг.3 Вигляд в аксонометрії поперечного і з'єдкожна з яких призначена для встановлення відпонувального елементів конструкції з вертикальними відного ущільнювача, що підтримує скло, і які і поперечними елементами за Фіг.1; встановлені таким чином, що подовжують канавки 7 75115 8 10 і 11 поперечного елемента 2. Профіль з'єднуребрами 42 і 41. Може бути виконано декілька тавального елемента 20 відповідає профілю зовнішких з'єднувальних містків. З'єднувальний елемент ньої поверхні поперечного елемента 2. На попере40 можна також кріпити до поперечного елемента чному елементі 2 є також фіксувальна смуга 16 2, використовуючи інші засоби кріплення. для міцного кріплення поперечного елемента 2 до На з'єднувальному елементі 40 виконані провертикального елемента 1. різи 53 для кріплення з'єднувального елемента 40 Відповідно до першого варіанта реалізації цьогвинтами до вертикального елемента 1. го винаходу, з'єднувальний елемент 20 прикріплеНа Фіг.6 показаний поперечний елемент 2 із ний до поперечного елемента 2 за допомогою з'єднувальним елементом 40 у конструкції з вертисполучного елемента 30 (Фіг.4). Сполучний елекальними і поперечними елементами. З'єднувальмент 30 має на своєму торці С-подібну ділянку 31, ний елемент 40 прикріплений до поперечного при цьому нижня ніжка 32 зачеплена знизу за дно елемента 2 за допомогою ніжок 43 і 44, при цьому з'єднувального елемента 20. Сполучний елемент з'єднувальний елемент 40 надійно кріпиться гвин30, переважно, щільно і з можливістю рознімання тами 55, які закручуються в поперечний елемент 2 вставлений у дренажний канал 24 і/або 25 у з'єді з'єднувальний елемент 40. Для забезпечення нувальному елементі 20 і в поперечний елемент 2, стійкості до впливу великих навантажень передбапричому рознімне зачеплення може бути посилене чена рухлива шпилька 61, вставлена в отвір 60 на за рахунок виступів або зубів на сполучному елевертикальному елементі 1 і прикріплена до фіксументі 30. Виступи і/або зуби заглиблюються в вальної смуги 16. На шпильці 61 виконаний паз 62, профіль і дренажні канали 24 і 25, відповідно. що має приблизно таку саму товщину, як стінки Сполучний елемент 30 також може бути зафіксовертикального елемента 1, так, що поперечний ваний гвинтами. Можна використовувати один або елемент 2 може бути скріплений з вертикальним декілька сполучних елементів 30. Розташування елементом 1. З'єднувальний елемент 40 додаткомісця кріплення може змінюватися, наприклад во прикріплений до вертикального елемента 1 сполучний елемент 30 може бути розміщений у гвинтами 55, при цьому гвинти 55 проходять через каналах 22 і 23, а також на фіксувальній смузі 13 прорізи 53 й отвори 63 в канавці 3 вертикального або у фіксувальній смузі 13. елемента 1. На Фіг.5 показаний другий варіант конструктиНа Фіг.7А, 7В і 7С подане третє конструктивне вного вирішення, при якому кріпильні засоби сфовирішення даного винаходу, яке в незначній мірі рмовані як єдиний з'єднувальний елемент 40. відрізняється від другого конструктивного виріЗ'єднувальний елемент 40 має на кожному краї шення. Проте ідентичні елементи мають ідентичні відповідні канавки 45 і 49, а в центрі - фіксувальну номери посилань. смугу 47. Дренажний канал 46 розташований між З'єднувальний елемент 40' має ділянки 50', що фіксувальною смугою 47 і канавкою 45, а відповідвходять у зачеплення з відповідними заглибленний дренажний канал 48 виконаний на протилежнями в канавках 10 і 11 поперечного елемента 2, ному боці. Профіль з'єднувального елемента 40 при цьому торці ділянок 50' округлені. Крім того, на також відповідає профілю поперечного елемента з'єднувальному елементі 40' виконані додаткові 2, а канали і канавки 45, 46, 48 і 49 установлені ребра 80 і 81, що входять у зачеплення з дренажтаким чином, що вони продовжують канали і кананими каналами 14 і 15 поперечного елемента 2. вки 10, 11, 14, 15 поперечного елемента 2. Всі інші ознаки з'єднувального елемента 40' іденДля попереднього встановлення з'єднувальнотичні до ознак з'єднувального елемента 40. Висота го елемента 40 передбачено декілька ділянок, з'єднувального елемента 40' визначається ребравиконаних у вигляді ребер, що входять у контакт із ми 41 і 42, а так само ребрами 80 і 81. У бічному поперечним елементом 2 в декількох місцях. Ніжки напрямку його положення зафіксоване ніжками, 44 і 43 виконані на фіксувальній смузі 47, що з бощо охоплюють фіксувальну смугу 13. Гвинти 55 ків охоплює фіксувальну смугу 13. На ніжці 43 витакож вставлені у з'єднувальний елемент 40' для конаний обмежувач, аналогічним обмежувачем забезпечення механічного з'єднання. Додатково постачена ніжка 44, так, що ніжки 43 і 44 щільно гвинти 55 вкручені в канавку 3 вертикального елепримикають до торця фіксувальної смуги 13 і, тамента 1. ким чином, фіксують положення з'єднувального Як це показано, зокрема, на Фіг.7С, порожнина елемента 40 у поперечному напрямку. 90 розташована під дренажними каналами 14 і 15 Заглиблення 17 і 18, у які можуть бути вставпоперечного елемента 2 і примикає впритул до лені ділянки з'єднувального елемента 40, виконані з'єднувального елемента 40'. З трьох боків порожна торцях поперечного елемента 2 в зоні канавок нина обмежена площинами з'єднувального еле10 і 11. На з'єднувальному елементі 40 передбамента 40', приєднуючись своїм відкритим боком до чені ребра 41 і 42, які частково входять у зачепвертикального елемента 1. Порожнина 90 може лення з нижнього боку канавок 10 і 11. У ребрах 41 бути заповнена герметизувальним складом, для і 42 виконані отвори, так, що з'єднувальний елегерметизації ділянки сполучення між поперечним мент 40 може бути закріплений на поперечному елементом 2 і вертикальним елементом 1, особелементі 2 гвинтами 55, при цьому гвинти 55 проливо в області дренажних каналів 14 і 15. Для цієї ходять через отвори 19 у канавках 10 і 11. На ребмети використовують ручний пристрій 70, який рі 42 виконаний обмежувач 50, який щільно захомістить герметизувальний склад. Цей ручний придить у заглиблення 18 канавки 11. Ділянки, що стрій 70 може бути використано для заповнення заходять у заглиблення 17 і 18, працюють як з'єдгерметизувальним складом порожнини 90 через нувальний місток для створення контакту між поотвір 71, утворений між з'єднувальним елементом рожнистим профілем поперечного елемента 2 та 40' і поперечним елементом 2. В цьому випадку 9 75115 10 область стику між з'єднувальним елементом 40' і внена клеєм, так, що може бути виконане клейове поперечним елементом 2 може бути надійно герз'єднання поперечного елемента 2 із відповідним метизована. Порожнина 90 також може бути започином виконаним з'єднувальним елементом 40'. Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
